创建虚拟机

前提条件

• 创建虚拟机时，宿主机至少需要保留12核32G内存以上的资源作为宿主机的开销，剩余资源均分给虚拟机。
• 创建虚拟机时，虚拟机的资源配置建议最大不超过180核992G内存。
• 请您自行准备操作系统ISO镜像文件。

openEuler 22.03 LTS/openEuler 20.03 LTS/Kylin V10/Kylin V10 SP2/Kylin V10 SP3/BC Linux 21.10/UOS V20（1050e）/UOS V20（1050u2e）/CULinux 3.0/CentOS 7.5（5.10.0）/Tlinux3.1/Ubuntu 20.04/Ubuntu 22.04/veLinux 1.1/BC Linux 8.2/veLinux 1.1（5.10.200）/Debian10（veLinux 1.3）

本章节以Atlas 800 推理服务器（型号：3010）+Atlas 300I Pro 推理卡 openEuler 22.03 LTS系统为例说明，操作步骤中的打印信息仅为示例，请以实际操作界面为准。

1. 以root用户将ISO镜像上传至服务器任意目录（例如/opt）。
2. 执行如下命令，检查selinux状态，确保selinux为关闭状态。

   getenforce

   [root@localhost qemu-4.1.0]# getenforce
   Enforcing



   若回显信息提示“command 'getenforce' not found”，请根界面据提示信息安装相关依赖。

   若显示信息为Enforcing，需要通过如下方式关闭selinux。

   • 执行如下命令，临时关闭selinux。
     setenforce 0

     [root@localhost qemu-4.1.0]# setenforce 0
     [root@localhost qemu-4.1.0]#

   • 执行如下命令，永久关闭selinux。

     vi /etc/selinux/config

     修改如下加粗字体为disabled，保存后执行reboot命令重启物理机。

     [root@localhost qemu-4.1.0]# vi /etc/selinux/config
     # This file controls the state of SELinux on the system.
     # SELINUX= can take one of these three values:
     #     enforcing - SELinux security policy is enforced.
     #     permissive - SELinux prints warnings instead of enforcing.
     #     disabled - No SELinux policy is loaded.
     SELINUX=disabled
     # SELINUXTYPE= can take one of these three values:
     #     targeted - Targeted processes are protected,
     #     minimum - Modification of targeted policy. Only selected processes are protected.
     #     mls - Multi Level Security protection.
     SELINUXTYPE=targeted

3. 设置display环境变量。

   export DISPLAY=<客户端ip>:0.0



   客户端ip是指个人电脑的ip，可通过个人电脑的cmd输入ipconfig或者在服务器上输入who查看。

4. 执行如下命令，查询当前环境剩余内存大小。

   free -h

                total        used        free      shared    buff/cache   available
   Mem:         251Gi        1.5Gi       249Gi      19Mi       774Mi      248Gi
   Swap:        108Gi          0B        108Gi



   创建虚拟机时，虚拟机分配的内存ram_size请根据当前环境查询的内存大小进行配置。

5. 执行如下命令，创建虚拟机。

   virt-install --name=<NAME> --vcpus=<VCPUS> --ram=<ram_size> --disk <DISK> --machine <Machine> --cdrom <CDROM> --network <NETWORK> --force --graphic <GRAPHICS> --input <INPUT>

   例如：

   virt-install --name=openeuler --vcpus=4 --ram=8192 --disk path=/home/kvm/images/openeuler.img,format=qcow2,size=50,bus=virtio --machine pc-q35-4.1 --cdrom /home/kvm/openEuler-22.03-LTS-x86_64-dvd.iso --network bridge=virbr0,model=virtio --force --graphic vnc,listen=0.0.0.0,port=5906 --input type=tablet,bus=usb --input type=keyboard,bus=virtio

   [root@localhost qemu-4.1.0]# virt-install --name=openeuler --vcpus=4 --ram=8192 --disk path=/home/kvm/images/openeuler.img,format=qcow2,size=50,bus=virtio --machine pc-q35-4.1 --cdrom /home/kvm/openEuler-22.03-LTS-x86_64-dvd.iso --network bridge=virbr0,model=virtio --force --graphic vnc,listen=0.0.0.0,port=5906 --input type=tablet,bus=usb --input type=keyboard,bus=virtio
   WARNING  No operating system detected, VM performance may suffer. Specify an OS with --os-variant for optimal results.

   Starting install...

   对于Atlas 900 A3 SuperPoD 集群基础单元，请执行如下命令创建虚拟机。

   virt-install --name=<NAME> --vcpus=<VCPUS> --ram=<ram_size> --disk <DISK> --machine <Machine> --cdrom <CDROM> --network <NETWORK> --force --graphic <GRAPHICS> --input <INPUT>

   例如：

   virt-install --name=debian --vcpus=368 --ram=1835008 --disk path=/home/kvm/images/debian.img,format=qcow2,size=50,bus=virtio --cdrom /home/kvm/velinux-1.3-hwe-arm64-DVD-1.iso --network bridge=virbr0,model=virtio --force --autostart --graphic vnc,listen=0.0.0.0,port=5906 --input type=tablet,bus=usb --input type=keyboard,bus=usb

   virt-install --name=debian --vcpus=368 --ram=1835008 --disk path=/home/kvm/images/debian.img,format=qcow2,size=50,bus=virtio --cdrom /home/kvm/velinux-1.3-hwe-arm64-DVD-1.iso --network bridge=virbr0,model=virtio --force --autostart --graphic vnc,listen=0.0.0.0,port=5906 --input type=tablet,bus=usb --input type=keyboard,bus=usb
   WARNING  No operating system detected, VM performance may suffer. Specify an OS with --os-variant for optimal results.
   Starting install...
   Domain creation completed.
   Restarting guest.

   对于Atlas 200T A2 Box16 异构子框 veLinux 1.1/veLinux 1.1（5.10.200）系统时，请执行如下命令创建虚拟机。

   virt-install --name=<NAME> --vcpus=<VCPUS> --ram=<ram_size> --disk <DISK> --machine <Machine> --cdrom <CDROM> --network <NETWORK> --force --graphic <GRAPHICS> --input <INPUT> --cpu <CPU>

   例如：

   virt-install --name=debian --vcpus=160 --ram=65536 --disk path=/home/kvm/images/debian.img,format=qcow2,size=50,bus=virtio --machine pc-q35-4.1 --cdrom /home/kvm/velinux-1.1-business-amd64-DVD-1.iso --network bridge=br0,model=virtio --force --graphic vnc,listen=0.0.0.0,port=5901 --input type=tablet,bus=usb --input type=keyboard,bus=virtio --cpu host-passthrough

   virt-install --name=debian --vcpus=160 --ram=65536 --disk path=/home/kvm/images/debian.img,format=qcow2,size=50,bus=virtio --machine pc-q35-4.1  --cdrom /home/kvm/velinux-1.1-business-amd64-DVD-1.iso --network bridge=br0,model=virtio --force --graphic vnc,listen=0.0.0.0,port=5902 --input type=tablet,bus=usb --input type=keyboard,bus=virtio --cpu host-passthrough
   WARNING  No operating system detected, VM performance may suffer. Specify an OS with --os-variant for optimal results.
   Starting install...
   Domain creation completed.
   Restarting guest.

   表2 参数说明

   参数	说明
   NAME	指定新虚拟机的名称。 说明： 该名称必须保持唯一。
   VCPUS	指定虚拟CPU数量。
   ram_size	客户端虚拟机分配的内存，单位MB。
   DISK	指定存储设备及其属性。 path：路径，与创建虚拟机磁盘空间中创建卷的路径一致。 format：磁盘映像格式，如raw, qcow2, vmdk等，与创建虚拟机磁盘空间中创建卷的格式一致。 size：新建磁盘映像文件大小，单位GB，与创建虚拟机磁盘空间中创建卷的大小一致。 bus：磁盘总线类型，其值可以是ide, scsi, usb, virtio或xen。
   Machine	创建虚拟机时配置的机器类型。 aarch64架构：指定的机器类型需为virt-4.1及以上版本。 x86架构：指定的机器类型需为pc-q35-4.1及以上版本。 可通过执行如下命令查询当前环境支持的机器类型。 qemu-system-<ARCH> -machine help
   CDROM	对应全虚拟化客户机，文件或设备作为一个虚拟化CD-ROM设备使用。 可以是ISO映像路径或者一个CDROM设备，或是一个能够提取/访问最小引导ISO映像的URL。
   NETWORK	网络配置：指定网络接口的网络类型及接口属性如MAC地址、驱动模式等。 bridge=BRIDGE：连接至名为“BRIDGE”的桥设备。 model：虚拟机中看到的网络设备型号。
   --force	禁止命令进入交互式模式，如果有需要回答yes或no选项，则自动回答为yes。
   --autostart	（可选）指定虚拟机是否在物理启动后自动启动。
   GRAPHICS	定义虚拟机显示功能相关的配置，如VNC相关配置 -graphics TYPE,opt1=val1,opt2=val2：指定图形显示相关的配置，此选项不会配置任何硬件(如显卡)，而是仅指定虚拟机启动后对其访问的接口。 TYPE：指定显示类型，如vnc, sdl, spice或none等，默认为vnc。 port：TPYE为VNC或spice时其监测的端口。 listen：TPYE为VNC或spice时所监测的IP地址，默认为127.0.0.1，可以通过修改/etc/libvirt/qemu.conf定义新的默认值。
   INPUT	配置虚拟机输入设备。例如： --input tablet --input keyboard,bus=usb,bus=virtio
   CPU	指定CPU模式。例如： --cpu host-passthrough --cpu host-model-only 建议根据使用场景选择配置模式。

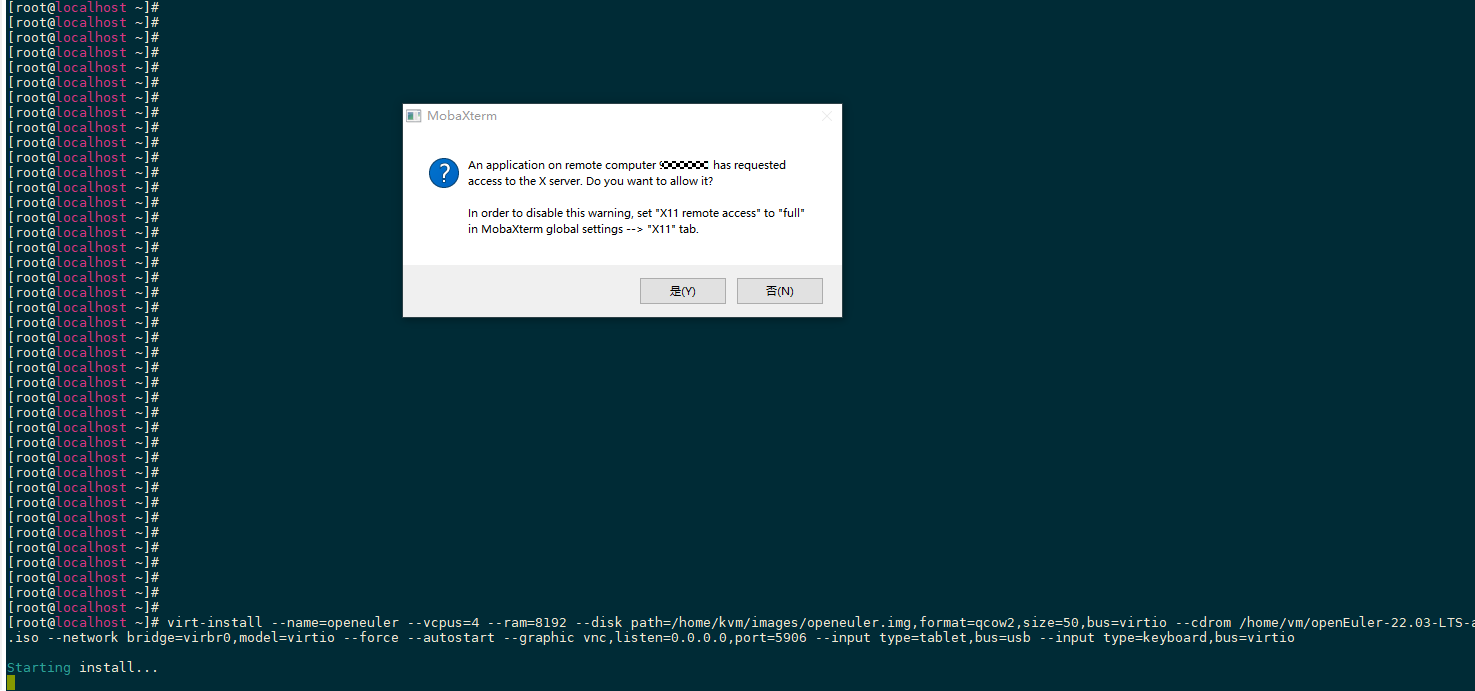

6. 在要求访问X server的弹窗中选择“是”（可能需要多次确认）。



Debian 11.8/Debian10.13/veLinux 1.2/Debian10.8

1. 以root用户将ISO镜像上传至物理机任意目录（例如/home/test）。
2. 在物理机任意目录上（例如/home/test）创建Debian_11_normal.xml文件，将如下内容拷贝至文件。


   Debian_11_normal.xml名称用户自定义，此处仅为举例。

   <domain type='kvm'>
     <name>Debian</name>
     <memory unit='GiB'>64</memory>
     <currentMemory unit='GiB'>64</currentMemory>
     <vcpu placement='static'>8</vcpu>
     <resource>
       <partition>/machine</partition>
     </resource>
     <os>
       <type arch='aarch64' machine='virt'>hvm</type>
       <loader readonly='yes' type='pflash'>/home/test/qemu_4_1/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
       <nvram>/home/test/qemu_4_1/usr/share/edk2/aarch64/vars-template-pflash.raw</nvram>
       <boot dev='hd'/>
       <boot dev='cdrom'/>
     </os>
     <features>
       <acpi />
       <gic version='3'/>
     </features>
     <cpu mode='host-passthrough' check='none'/>
     <clock offset='utc'>
       <timer name='rtc' tickpolicy='catchup' track='guest'/>
       <timer name='hpet' present='no'/>
       <timer name='pit' tickpolicy='delay'/>
     </clock>
     <on_poweroff>destroy</on_poweroff>
     <on_reboot>restart</on_reboot>
     <on_crash>restart</on_crash>
     <devices>
       <!--emulator>/usr/local/bin/qemu-system-aarch64</emulator-->
       <emulator>/home/test/qemu-4.1.0/aarch64-softmmu/qemu-system-aarch64</emulator>
       <disk type='file' device='disk'>
         <driver name='qemu' type='raw' cache='none' io='threads'/>
         <source file='/home/test/debian.raw'/>
         <target dev='sda' bus='virtio'/>
       </disk>
       <disk type='file' device='cdrom'>
         <driver name='qemu' type='raw' cache='none'/>
         <source file='/home/kvm/debian-11.8.0-arm64-DVD-1.iso'/>
         <target dev='sdb' bus='sata'/>
         <readonly/>
       </disk>
       <controller type='usb' index='0' model='ehci'>
         <address type='pci' domain='0x0000' bus='0x03' slot='0x01' function='0x0'/>
       </controller>
       <controller type='pci' index='0' model='pcie-root'/>
       <controller type='pci' index='1' model='pcie-root-port'>
         <model name='pcie-root-port'/>
         <target chassis='1' port='0x8'/>
         <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x0' multifunction='on'/>
       </controller>
       <controller type='pci' index='2' model='pcie-root-port'>
         <model name='pcie-root-port'/>
         <target chassis='2' port='0x9'/>
         <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x1'/>
       </controller>
       <controller type='pci' index='3' model='pcie-to-pci-bridge'>
         <model name='pcie-pci-bridge'/>
         <address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
       </controller>
       <controller type='pci' index='4' model='pcie-root-port'>
         <model name='pcie-root-port'/>
         <target chassis='4' port='0xa'/>
         <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x2'/>
       </controller>
       <controller type='pci' index='5' model='pcie-root-port'>
         <model name='pcie-root-port'/>
         <target chassis='5' port='0xb'/>
         <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x3'/>
       </controller>
       <controller type='pci' index='6' model='pcie-root-port'>
         <model name='pcie-root-port'/>
         <target chassis='6' port='0xc'/>
         <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x4'/>
       </controller>
       <controller type='pci' index='7' model='pcie-root-port'>
         <model name='pcie-root-port'/>
         <target chassis='7' port='0xd'/>
         <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x5'/>
       </controller>
       <controller type='pci' index='8' model='pcie-root-port'>
         <model name='pcie-root-port'/>
         <target chassis='8' port='0xe'/>
         <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x6'/>
       </controller>
       <controller type='pci' index='9' model='pcie-root-port'>
         <model name='pcie-root-port'/>
         <target chassis='9' port='0xf'/>
         <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x7'/>
       </controller>
       <controller type='virtio-serial' index='0'>
         <address type='pci' domain='0x0000' bus='0x03' slot='0x02' function='0x0'/>
       </controller>
       <interface type='bridge'>
         <mac address='52:54:00:5b:38:51'/>
         <source bridge='virbr0'/>
         <model type='virtio'/>
         <driver name='vhost'/>
         <address type='pci' domain='0x0000' bus='0x02' slot='0x00' function='0x0'/>
       </interface>
       <serial type='pty'>
         <target type='system-serial' port='0'>
           <model name='pl011'/>
         </target>
       </serial>
       <console type='pty'>
         <target type='serial' port='0'/>
       </console>
       <input type='keyboard' bus='usb'>
         <address type='usb' bus='0' port='2'/>
       </input>
       <graphics type='vnc' port='-1' autoport='yes' listen='0.0.0.0'>
         <listen type='address' address='0.0.0.0'/>
       </graphics>
       <serial type='file'>
       <source path='/home/serial-file' append='on'/>
       </serial>
       <video>
         <model type='virtio' heads='1' primary='yes'/>
         <address type='pci' domain='0x0000' bus='0x03' slot='0x04' function='0x0'/>
       </video>
     </devices>
     <seclabel type='none' model='none'/>
     <seclabel type='dynamic' model='dac' relabel='yes'/>
   </domain>

   根据实际情况进行定制化修改。

   1. 修改虚拟机名称和内存配置大小，如下加粗字体标注的内容。

      <name>Debian</name>
        <memory unit='GiB'>64</memory>
        <currentMemory unit='GiB'>64</currentMemory>

   2. 修改OS参数中的pflash路径和nvram路径，如下加粗字体标注的内容，根据编译、安装后的EDK2工具所在目录进行修改。

      <os>
          <type arch='aarch64' machine='virt'>hvm</type>
          <loader readonly='yes' type='pflash'>/home/test/qemu_4_1/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
          <nvram>/home/test/qemu_4_1/usr/share/edk2/aarch64/vars-template-pflash.raw</nvram>
          <boot dev='hd'/>
          <boot dev='cdrom'/>
      </os>

   3. 修改disk的source file所在目录，如下加粗字体标注的内容，根据Debian系统创建的虚拟机磁盘空间名称以及磁盘空间所在目录进行修改。

      <disk type='file' device='disk'>
            <driver name='qemu' type='raw' cache='none' io='threads'/>
            <source file='/home/test/debian.raw'/>
            <target dev='sda' bus='virtio'/>
      </disk>

   4. 修改disk的source file所在目录，如下加粗字体标注的内容，根据Debian系统的ISO镜像文件所在目录进行修改。

      <disk type='file' device='cdrom'>
            <driver name='qemu' type='raw' cache='none'/>
            <source file='/home/test/debian-11.8.0-arm64-DVD-1.iso'/>
            <target dev='sdb' bus='sata'/>
            <readonly/>
          </disk>

   5. 修改bridge的source bridge名称，如下加粗字体标注的内容，根据配置网桥时创建的虚拟网卡名称进行修改。

      <interface type='bridge'>
            <mac address='52:54:00:5b:38:51'/>
            <source bridge='virbr0'/>
            <model type='virtio'/>
            <driver name='vhost'/>
            <address type='pci' domain='0x0000' bus='0x02' slot='0x00' function='0x0'/>
          </interface>


   6. 修改devices的qemu-system-aarch64路径，如下加粗字体标注的内容，可通过执行find / -name qemu-system-aarch64命令获取qemu-system-aarch64具体路径进行修改。

        <devices>
          <!--emulator>/usr/local/bin/qemu-system-aarch64</emulator-->
          <emulator>/home/test/qemu-4.1.0/aarch64-softmmu/qemu-system-aarch64</emulator>
          <disk type='file' device='disk'>
            <driver name='qemu' type='raw' cache='none' io='threads'/>
            <source file='/home/test/debian.raw'/>
            <target dev='sda' bus='virtio'/>

3. 修改后保存.xml文件，其他参数可以根据用户需求自行修改。
4. 执行如下命令，创建虚拟机。

   virsh create Debian_11_normal.xml



   Debian_11_normal.xml请根据用户实际命名的.xml文件名称进行替换，此处仅为举例。

5. 执行如下命令，安装虚拟机。

   virt-viewer

6. （可选）在要求访问X server的弹窗中选择“是”（可能需要多次确认）。



后续操作

创建虚拟机以后，如果还需要在虚拟机内安装CANN、框架等软件，可以参考：

• Atlas 800 推理服务器（型号：3010）+Atlas 300I Pro 推理卡/Atlas 300V Pro 视频解析卡/Atlas 300V 视频解析卡：请参见《昇腾软件安装指南》的“虚拟机部署场景”章节。
• Atlas 800 推理服务器（型号：3000）+Atlas 300I Pro 推理卡/Atlas 300V Pro 视频解析卡/Atlas 300V 视频解析卡：请参见《昇腾软件安装指南》的“虚拟机部署场景”章节。
• Atlas 800 训练服务器（型号：9000）：请参见《昇腾软件安装指南》的“虚拟机部署场景”章节。
• Atlas 800 训练服务器（型号：9010）：请参见《昇腾软件安装指南》的“虚拟机部署场景”章节。
• Atlas 800T A2 训练服务器/Atlas 900 A2 PoD 集群基础单元、Atlas 200T A2 Box16 异构子框：请参见《昇腾软件安装指南》的“虚拟机部署场景”章节。
