本章节指导用户如何烧写SD卡启动盘。通过本章节将SD卡烧写成功后，可直接作为启动盘将Atlas 200I A2 加速模块整机启动。

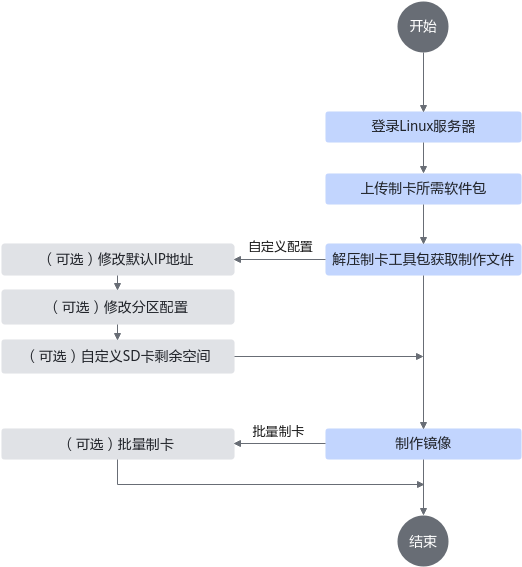

图1 SD卡制作系统镜像操作流程
前提条件
已获取表1中对应的ISO和文件系统镜像。
镜像 |
目标OS |
支持的版本 |
获取方式 |
说明 |
|---|---|---|---|---|
ISO |
Ubuntu |
22.04 |
单击ubuntu 22.04 ISO镜像下载。 |
- |
openEuler |
openEuler-22.03-LTS |
|
若下载ISO速度过慢，可参考如下方式获取。
|
|
openEuler-22.03-LTS-SP1a |
||||
文件系统 |
Ubuntu |
22.04 |
访问Atlas 200I A2 加速模块软件包，下载并解压Ascend-hdk-310b-npu-sample-root-filesystem-soc_23.0.rc1_linux-aarch64.zip，直接获取Sample-root-filesystem-soc_ubuntu-22.04-aarch64.img。 |
若用户需要自定义文件系统，请参见定制文件系统。 |
openEuler |
openEuler-22.03-LTS |
访问Atlas 200I A2 加速模块软件包，下载并解压Ascend-hdk-310b-npu-sample-root-filesystem-soc_23.0.rc1_linux-aarch64.zip，直接获取Sample-root-filesystem-soc_openEuler-22.03-LTS-aarch64.img或Sample-root-filesystem-soc_openEuler-22.03-LTS-SP1-aarch64.img。 |
||
openEuler-22.03-LTS-SP1a |
||||
a：若有软实时OS需求时，需使用的OS为openEuler-22.03-LTS-SP1，否则需使用openEuler-22.03-LTS或Ubuntu。 |
||||
社区版软件不需要申请下载权限可以直接下载，但软件不能用于商业用途， 详细请参见社区华为软件许可协议；如果您需要用于商业用途，参见定制文件系统的操作步骤进行制作。因此如果您下载软件仅用于调试验证，推荐下载社区版软件。
操作步骤
- 将SD卡插入USB读卡器（推荐使用32G (class10)及以上）。
- 将USB读卡器插入Linux服务器。
- 登录准备环境所搭建Linux服务器。
- 执行如下命令，切换至root用户。
su - root
- 使用WinSCP工具或其他工具，将下载软件包获取的制卡所需软件包sdtool.tar.gz、驱动包Ascend-hdk-310b-npu-driver-soc_<version>_linux-aarch64.run（若有软实时OS需求，不能直接使用驱动包Ascend-hdk-310b-npu-driver-soc_<version>_linux-rt-aarch64.run，该驱动包需要用户自行编译生成内核Image文件后进行重构，用户使用重构后的驱动包）和前提条件中获取的ISO与文件系统镜像上传至root用户属组目录下，例如“/home/ascend/mksd”。工具使用方法请参见使用WinSCP传输文件。
- 对于openEuler操作系统，需要将ISO与定制后的文件系统（请参考定制文件系统章节）一并上传至root用户属组目录下，例如“/home/ascend/mksd”。需注意“openEuler-22.03-LTS-aarch64-dvd.iso”镜像配套“Sample-root-filesystem-soc_openEuler-22.03-LTS-aarch64.img”使用，“openEuler-22.03-LTS-SP1-aarch64-dvd.iso”镜像配套“Sample-root-filesystem-soc_openEuler-22.03-LTS-SP1-aarch64.img”使用。
- 当前目录只允许存放一个版本的软件包。
- 对于Ubuntu 22.04系统，需要将“ubuntu-22.04-live-server-arm64.iso”镜像与定制后的Sample-root-filesystem-soc_ubuntu-22.04-aarch64.img（请参考定制文件系统章节）一并上传至root用户属组目录下，例如“/home/ascend/mksd”。
- USB读卡器方式制卡时会自动创建用户名和属组都为HwHiAiUser的默认用户，该用户用来运行应用程序，同时该用户还有用户态AI驱动的管理权限。
- 不支持将用户态AI驱动的管理权限切换到其他用户。请不要删除HwHiAiUser用户，以免导致系统异常。如果系统使用过程中有删除、重新增加HwHiAiUser用户的操作，需要重新启动设备。
- 执行如下命令，进入sdtool.tar.gz制卡脚本工具包的上传目录，例如“/home/ascend/mksd”。
cd /home/ascend/mksd
- 执行如下命令，解压sdtool.tar.gz制卡脚本工具包。
tar -xzvf sdtool.tar.gz
- （可选）用户需要预置自定义软件包时，请执行如下步骤，修改自定义预置软件包脚本。
- 执行如下命令，编辑minirc_install_hook.sh脚本。
- 参考编辑用户自定义脚本，编辑用户自定义脚本。
- 按“Esc”键，再执行如下命令，保存修改并按“Enter”键退出。
- 执行如下命令，将解压后的文件拷贝至制卡脚本工具包所在目录，例如“/home/ascend/mksd”。
cp -arf sdtool/* ./
执行如下命令，查看文件是否拷贝至制卡脚本工具包所在目录。
ll
类似回显信息如下：
total 2109376 drwxr-xr-x 5 root root 4096 Jun 21 02:52 ./ drwxr-xr-x 16 root root 4096 Jun 21 02:03 ../ -rw-r--r-- 1 root root 180094149 Jun 21 02:11 Ascend-hdk-310b-npu-driver-soc_24.1.rc1_linux-aarch64-repack.run -rw-r--r-- 1 root root 550127845 Jun 21 02:14 Ascend-hdk-310b-npu-sample-root-filesystem-soc_24.1.rc1_linux-aarch64.zip -rw-rw-r-- 1 20001 20001 0 Jun 21 02:52 boot_image_info -rwxrwxr-x 1 20001 20001 55328 Apr 21 16:00 emmc-head* -rwxrwxr-x 1 20001 20001 2464 Apr 21 16:00 install_hook_demo.sh* -rwxrwxr-x 1 20001 20001 48760 Apr 21 16:00 make_os_recover.sh* -rwxrwxr-x 1 20001 20001 62383 Apr 21 16:00 make_os_sd.sh* -rwxrwxr-x 1 20001 20001 12777 Apr 21 16:00 make_sd_card.py* -rw-r--r-- 1 root root 0 Jun 21 02:19 minirc_install_hook.sh -rw-rw-r-- 1 20001 20001 110 Apr 21 16:00 mksd.conf -rw-rw-r-- 1 20001 20001 1024 Jun 21 02:52 parttion_head_info -rwxrwxr-x 1 20001 20001 7195 Apr 21 16:00 preconfig.sh* drwxr-xr-x 4 root root 4096 Jun 21 02:15 sdtool/ -rw-r--r-- 1 root root 380372 Jun 21 02:14 sdtool.tar.gz drwxrwxr-x 2 20001 20001 4096 Apr 21 16:00 synctool/ drwxrwxr-x 3 20001 20001 4096 Jun 21 02:21 tools/ -rw-r--r-- 1 root root 1429155840 Jun 21 02:10 ubuntu-22.04-live-server-arm64.iso
- 执行如下命令，检查emmc-head工具是否可用。
./emmc-head --help
Usages: emmc-head firmware_path boot_a_devname boot_b_devname [force_recover] The following files must be contained in firmware_path: Image, itrustee.img, dt.img, initrd. boot_a_devname: A Partition boot device name, for example, eMMC:mmcblk0p2, SD:mmcblk1p2 boot_b_devname: B Partition boot device name, for example, eMMC:mmcblk0p3, SD:mmcblk1p3 force_recover: force recover flag. Example: /var/davinci/driver/emmc-head ./firmware /dev/mmcblk0p2 /dev/mmcblk0p3 - emmc-head工具用于更新镜像启动信息。
- 执行命令后有帮助回显信息则表示可用，若回显信息出现-bash: ./emmc-head: No such file or directory的错误提示，请参见emmc-head工具不可用。
- （可选）更改网线和USB的默认IP地址。
- 执行如下命令，进入制卡脚本工具包所在目录，例如“”/home/ascend/mksd。
- 执行如下命令，更改网线和USB的默认IP地址。
需分别修改“make_sd_card.py”脚本中的“USB_CARD_DEFAULT_IP”、“NETWORK_CARD_DEFAULT_IP”、“NETWORK_CIDR_PREFIX”、“NETWORK_DEFAULT_NETMASK”和“NETWORK_DEFAULT_GATEWAY”的参数值。
- USB连接方式的默认IP地址为192.168.1.2，网线连接方式的默认IP地址192.168.0.2。
- USB_CARD_DEFAULT_IP：表示USB连接方式的IP地址。例如192.168.3.5。
- NETWORK_CARD_DEFAULT_IP：表示网线连接方式的IP地址，例如192.168.2.8。
- NETWORK_CIDR_PREFIX：表示网线连接方式的子网掩码中bit是1的个数，例如CIDR PREFIX=24，对应子网掩码为255.255.255.0。
- NETWORK_DEFAULT_NETMASK：表示网线连接方式的子网掩码，例如255.255.255.0。
- NETWORK_DEFAULT_GATEWAY：表示网线连接方式的网关，例如192.168.2.1。
- 执行如下命令，查找SD卡所在的USB设备名称，例如“/dev/sdb”。
fdisk -l
显示类似信息如下：
Disk /dev/sdb: 28.33 GiB, 30416044032 bytes, 59406336 sectors Disk model: UHSII uSD Reader Units: sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disklabel type: gpt Disk identifier: 57C9FC21-66A9-4474-8EEB-DD67845D38CB
其中Disk model: UHSII uSD Reader为SD卡所在的USB设备名称，不同的USB设备显示的名称不一样，此处以“UHSII uSD Reader”为例。
- （可选）修改镜像包配置文件。
- 执行如下命令，进行重新配置。
显示信息如下：
[INFO]mksd.conf is exist, reconfiguration will overwrite mksd.conf! [INFO]The old mksd.conf will be rename to mksd.conf.bak, do you want to continue (y/n)?
- 根据界面提示选择是否覆盖原有mksd.conf文件。
- y：覆盖原有mksd.conf文件。
- n：不覆盖原有mksd.conf文件。
- 根据界面提示选择是否使用默认配置。
- 根据界面提示选择是否使能主备分区功能。
- 根据界面提示选择是否分配系统分区的存储容量。分区关系表可参考主备分区介绍。显示信息如下：
[INFO]Set rootfs partitation size, enter a number(MB) (default 6144):
- 输入目标容量（MB）。
- 回车键：使用默认项。
- 根据界面提示选择是否分配日志分区的存储容量。
- 根据界面提示选择是否分配用户数据分区的存储容量。
- 执行如下命令，进行重新配置。
- （可选）自定义SD卡剩余空间。
- 执行以下命令，打开mksd.conf文件。
mksd.conf文件示例如下所示。
#!/bin/bash FS_BACKUP_FLAG=on FAST_BOOT_FLAG=off ROOT_PART_SIZE=6144 LOG_PART_SIZE=1024 HOME_DATA_SIZE=1024
- 在mksd.conf文件末尾添加分区配置，以默认分区大小为例。
- 未使能主备分区，则需要预留9216M空间，在mksd.conf文件末尾添加以下加粗字体内容，如下所示：
#!/bin/bash FS_BACKUP_FLAG=off FAST_BOOT_FLAG=off ROOT_PART_SIZE=6144 LOG_PART_SIZE=1024 HOME_DATA_SIZE=1024 OFFSIZE=9216 END=13312 OFFSIZE=13312 END=19456 OFFSIZE=19456 END=30412
- 使能主备分区，则需要预留15360M空间，在mksd.conf文件末尾添加以下加粗字体内容，如下所示：
#!/bin/bash FS_BACKUP_FLAG=on FAST_BOOT_FLAG=off ROOT_PART_SIZE=6144 LOG_PART_SIZE=1024 HOME_DATA_SIZE=1024 OFFSIZE=15360 END=18332
- 自定义分区时需要预留一定空间，预留大小为ROOT_PART_SIZE(开启备区时需要*2)+LOG_PART_SIZE+HOME_DATA_SIZE+固件烧写预留大小（1024MB）。
- 配置格式如未使能主备分区的mksd.conf文件示例所示，OFFSIZE=9216为预留空间的大小，也是自定义分区的起始地址。END=OFFSIZE+1024*3=13312，即第一个自定义分区大小为3GB。
- 最后一个分区END的大小不能超过SD卡容量最大值，可使用fdisk -l可以查询SD卡容量大小。
- 未使能主备分区，则需要预留9216M空间，在mksd.conf文件末尾添加以下加粗字体内容，如下所示：
- 执行以下命令，打开mksd.conf文件。
- 执行如下命令，运行启动镜像脚本“make_sd_card.py”，制作SD卡。例如：SD卡所在的USB设备名称为“/dev/sdb”。
python3 make_sd_card.py local /dev/sdb
显示如下信息，表示开始制卡。
root@ubuntu:/home/ascend/mksd# python3 make_sd_card.py local /dev/sdb Begin to make SD Card... FS_BACKUP_FLAG on FAST_BOOT_FLAG off ROOT_PART_SIZE 6144(MB) LOG_PART_SIZE 1024(MB) HOME_DATA_SIZE 1024(MB) preconfig success. Please make sure you have installed dependency packages: apt-get install -y qemu-user-static binfmt-support gcc-aarch64-linux-gnu g++-aarch64-linux-gnu dosfstools parted kpartx Please input Y: continue, other to install them: - 输入“Y”。等待约15分钟。显示如下信息，表示制卡成功。
Make Card successfully!
- （可选）查看分区信息。
若执行14自定义SD卡剩余空间，可执行以下命令查看分区信息。
fdisk -l

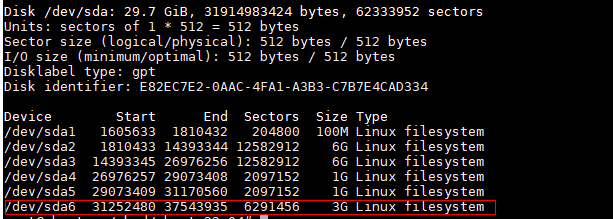

图2 分区信息示例
图中/dev/sda6是使能备区后的分区信息。
- （可选）配置IP文件。
- 执行如下命令，挂载SD卡主区（例如：/dev/sdb2）到“/mnt”目录。
- 执行以下命令，编辑ifcfg-eth0配置文件。用户可根据现场网络规划配置IP与网关。
- 执行以下命令解挂载SD卡。
- 挂载SD卡后，不同文件系统的网络配置文件路径与名称不同。
- openEuler网络配置文件路径与名称：/mnt/etc/sysconfig/network-scripts/ifcfg-eth0
- Ubuntu22.04网络配置文件路径与名称：/mnt/etc/netplan/01-netcfg.yaml
- 用户配置完网络后，须对“/mnt”目录进行解挂载，否则可能会导致SD卡内的文件系统损坏。
- （可选）批量制卡。
批量制卡需保证复制卡与母卡型号和规格完全一致。
- （可选）为避免出现内存不足导致设备OOM异常挂死问题，请参考运行程序超内存导致设备异常挂死，设备能ping通，但SSH无法远程连接解决。
- 上电和启动设备，具体请参见上电和启动设备。
