SD卡制作和启动系统镜像（方法二）

前提条件

已获取表1中对应的ISO和文件系统镜像。

社区版软件不需要申请下载权限可以直接下载，但软件不能用于商业用途， 详细请参见社区华为软件许可协议；如果您需要用于商业用途，参见定制文件系统的操作步骤进行制作。因此如果您下载软件仅用于调试验证，推荐下载社区版软件。

制作及烧写镜像

1. 登录Linux服务器。
2. 执行如下命令，切换至root用户。

   su - root

3. 使用WinSCP工具或其他工具，将下载软件包获取的制卡所需软件包sdtool.tar.gz、驱动包Ascend-hdk-310b-npu-driver-soc_<version>_linux-aarch64.run（若有软实时OS需求，不能直接使用驱动包Ascend-hdk-310b-npu-driver-soc_<version>_linux-rt-aarch64.run，该驱动包需要用户自行编译生成内核Image文件后进行重构，用户使用重构后的驱动包）和前提条件中获取的ISO与文件系统镜像上传至root用户属组目录下，例如“/home/ascend/mksd”。


   • 对于openEuler操作系统，需要将“openEuler-22.03-LTS-aarch64-dvd.iso”镜像与定制后的Sample-root-filesystem-soc_openEuler-22.03-LTS-aarch64.img（请参考定制文件系统章节）一并上传至root用户属组目录下，例如“/home/ascend/mksd”。
   • 当前目录只允许存放一个版本的软件包。
   • 对于Ubuntu 22.04系统，需要将“ubuntu-22.04-live-server-arm64.iso”镜像与定制后的Sample-root-filesystem-soc_ubuntu-22.04-aarch64.img（请参考定制文件系统章节）一并上传至root用户属组目录下，例如“/home/ascend/mksd。”

4. 执行如下命令，进入sdtool.tar.gz制卡脚本工具包的上传目录，例如“/home/ascend/mksd”。

   cd /home/ascend/mksd

5. 在制卡脚本工具包的上传目录下（例如“/home/ascend/mksd”），执行如下命令解压sdtool.tar.gz制卡脚本工具包。

   tar -xzvf sdtool.tar.gz

6. 执行如下命令，将解压后的文件拷贝至制卡脚本工具包所在目录，例如“/home/ascend/mksd”。

   cp -arf sdtool/* .

7. 执行如下命令，进入“recovertool”目录。

   cd /home/ascend/mksd/recovertool

8. 使用WinSCP工具或其他工具，根据实际需求将对应软件包上传至“recovertool”目录下，制卡所需软件包请参见表1。工具使用方法请参见使用WinSCP传输文件。
   • 非软实时OS需求，将“Ascend-hdk-310b-npu-soc_<version>_linux-aarch64.tar.gz”软件包上传至“recovertool”目录下。
   • 软实时OS需求，将“Ascend-hdk-310b-npu-soc_<version>_linux-rt-aarch64.tar.gz”软件包上传至“recovertool”目录下。

     上传“Ascend-hdk-310b-npu-soc_<version>_linux-rt-aarch64.tar.gz”软件包后，需执行如下命令进行软件包重构。

     mkdir rt && tar -zxvf Ascend-hdk-310b-npu-soc_<version>_linux-rt-aarch64.tar.gz -C ./rt && rm -rf rt/Ascend-hdk-310b-npu-driver-soc_<version>_linux-rt-aarch64.run && cp ../Ascend-hdk-310b-npu-driver-soc_<version>_linux-rt-aarch64-repack.run rt/ && cd rt && tar zcvf Ascend-hdk-310b-npu-soc_<version>_linux-rt-aarch64.tar.gz ./* && cp Ascend-hdk-310b-npu-soc_<version>_linux-rt-aarch64.tar.gz ../ && cd .. && rm -rf rt



     <version>表示NPU版本号，具体请根据实际情况进行替换。

9. （可选）更改网线和USB的默认IP地址。
   1. 执行如下命令，进入制卡脚本工具包所在目录，例如“/home/ascend/mksd”。

      cd /home/ascend/mksd

   2. 执行如下命令，更改网线的默认IP地址。

      vi make_sd_card.py

      需分别修改“make_sd_card.py”脚本中的“USB_CARD_DEFAULT_IP”、“NETWORK_CARD_DEFAULT_IP”、“NETWORK_CIDR_PREFIX”、“NETWORK_DEFAULT_NETMASK”和“NETWORK_DEFAULT_GATEWAY”的参数值。



      • USB连接方式的默认IP地址为192.168.1.2，网线连接方式的默认IP地址192.168.0.2。
      • USB_CARD_DEFAULT_IP：表示USB连接方式的IP地址，例如192.168.3.5。
      • NETWORK_CARD_DEFAULT_IP：表示IP地址，例如192.168.1.8。
      • NETWORK_CIDR_PREFIX：表示子网掩码中bit是1的个数，例如CIDR PREFIX=24，对应子网掩码为255.255.255.0。
      • NETWORK_DEFAULT_NETMASK：表示子网掩码，例如255.255.255.0。
      • NETWORK_DEFAULT_GATEWAY：表示网关，例如192.168.1.1。
   3. 配置完成后，按“Esc”键，再执行:wq!保存修改，并按“Enter”键退出。

10. （可选）若用户需要自定义分区的配置，请执行该步骤。
    1. 在驱动包所在目录（例如“/home/ascend/mksd/”）执行如下命令，解压驱动run包，获取“restore_factory.sh”脚本。

       bash Ascend-hdk-310b-npu-driver-soc_<version>_linux-aarch64.run --noexec --extract=./tmp

       若有软实时OS需求，请执行如下命令。

       bash Ascend-hdk-310b-npu-driver-soc_<version>_linux-rt-aarch64-repack.run --noexec --extract=./tmp

    2. 拷贝“restore_factory.sh”脚本到“recovertool”目录。

       cp /home/ascend/mksd/tmp/scripts/restore_factory.sh /home/ascend/mksd/recovertool/



       tmp为临时解压目录，若不需要使用可以删除。

    3. 修改分区配置。

       用户可自定义修改p2及之后的分区，p1不可修改。

       vim ./recovertool/restore_factory.sh

       修改如图1和图2红框中所示的配置。

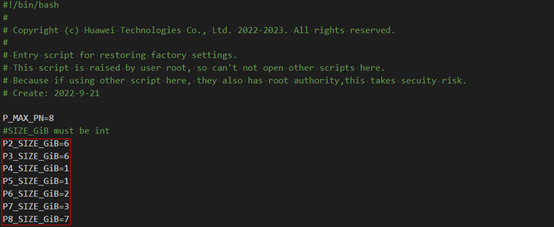

       图1 restore_factory.sh脚本配置1

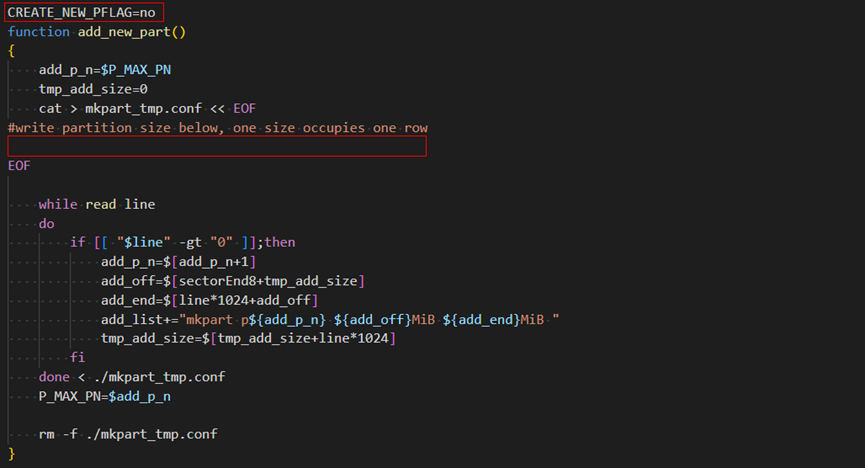

       图2 restore_factory.sh脚本配置2

       1. 修改分区大小。

          直接修改各个分区PX_SIZE_GiB的值，如修改P8分区大小为20G，则P8_SIZE_GiB=20。

       2. 增加新分区。

          修改CREATE_NEW_PFLAG=yes

          找到add_new_part函数，在#write partition size below, one size occupies one row下面写入分区大小配置，增加几个分区就写几行。

          如：增加三个分区，每个分区大小为20G

          ......
          cat > mkpart_tmp.conf << EOF
          #write partition size below, one size occupies one row
          20
          20
          20
          EOF
          ......



          • 为了保证文件系统的正常使用，修改p2~p8分区大小时不能小于原配置大小。
          • 分区大小的赋值需要为大于0的整数，不支持配置为小数。
          • 修改分区大小或增加新分区后，总大小不能超过SD的最大容量。

            总大小=p2~p8分区大小+新增分区大小+2.3G，其中2.3G为烧写的镜像包大小，需要保留。

    4. 配置完成后，按“Esc”键，再执行:wq!保存修改，并按“Enter”键退出。

11. 在脚本工具包所在目录（例如“/home/ascend/mksd/”）执行如下命令，检查emmc-head工具是否可用。

    ./emmc-head --help

    执行命令后有帮助回显信息则表示可用；若回显信息出现-bash: ./emmc-head: No such file or directory的错误提示，请参见emmc-head工具不可用。

    Usages: emmc-head firmware path boot_a_devname boot_b_devname [force_recover]
    the three files must be included in the firmware path:
    Image, itrustee.img, dt.img.
    force_recover: force recover flag.
        Example: emmc-head ./firmware /dev/mmcblk1p1 /dev/mmcblk1p2

12. 在脚本工具包所在目录（例如“/home/ascend/mksd/”）执行命令启动镜像脚本“make_sd_card.py”，制作烧写到SD的系统镜像。

    python3 make_sd_card.py mkrecoverimg SD

    显示如下类似信息，表示开始制卡，此处仅为示例，具体请以实际情况为准。

    Begin to make Image package for restoring factory settings...
    Please make sure you have installed dependency packages:
       apt-get install -y qemu-user-static binfmt-support gcc-aarch64-linux-gnu g++-aarch64-linux-gnu dosfstools parted kpartx
    Please input Y: continue, other to install them:

13. 根据打印提示信息输入“Y”，等待约10分钟（具体等待时间以实际环境为准）。显示类似如下信息，表示制卡成功。

    Make Card successfully!

    执行ls -l查看当前目录下生成的镜像文件为recoverfs-<os-type>-SD.img，其中<os-type>表示目标镜像的操作系统类型，例如：Ubuntu或者openEuler。



    若出现“[ERROR] Making M.2 SATA SSD or eMMC or USB or SD failed”类似回显信息，则代表制卡失败，建议用户按照日志错误排查，重新执行python3 make_sd_card.py mkrecoverimg SD命令制作镜像。

14. 烧写镜像到SD卡。
    1. 将SD卡插入USB读卡器（推荐使用32G (class10)及以上）。
    2. 将USB读卡器插入Linux服务器。
    3. 执行fdisk -l查询SD卡所在的USB设备名称，例如“/dev/sdb”。
       显示类似信息如下：

       Disk /dev/sdb: 28.33 GiB, 30416044032 bytes, 59406336 sectors
       Disk model: UHSII uSD Reader
       Units: sectors of 1 * 512 = 512 bytes
       Sector size (logical/physical): 512 bytes / 512 bytes
       I/O size (minimum/optimal): 512 bytes / 512 bytes
       Disklabel type: gpt
       Disk identifier: 57C9FC21-66A9-4474-8EEB-DD67845D38CB

       其中Disk model: UHSII uSD Reader为SD卡所在的USB设备名称，不同的USB设备显示的名称不一样，此处以“UHSII uSD Reader”为例。

    4. 执行mkfs.ext4 -F /dev/sdb命令格式化SD，出现如下类似关键回显信息表明格式化成功。

       Writing superblocks and filesystem accounting information: done

    5. 在镜像recoverfs-<os-type>-SD.img上传路径下（例如“/home/ascend/mksd”），执行dd if=recoverfs-<os-type>-SD.img of=/dev/sdb status=progress，烧写镜像到SD，等待约3分钟，出现如下类似信息则代表烧写成功，此处仅为示例，具体烧写花费时间和烧写速率以实际情况为准。

       4751360+0 records in
       4751360+0 records out
       2432696320 bytes (2.4 GB, 2.3 GiB) copied, 45.217 s, 53.8 MB/s



       若出现写入数据量不等于4751360，则代表烧写失败，建议重新执行dd if=recoverfs-<os-type>-SD.img of=/dev/sda status=progress烧写镜像。

    6. 烧写镜像后会出现1.5G的golden分区，可以通过mount命令挂载后查看分区内容。

       mount /dev/sdb1 /mnt

       ll /mnt



       查看完文件请执行umount /mnt，防止文件损坏。

15. 上电和启动设备，具体请参见上电和启动设备。
