ADC BOARD Type配置

ADC_Board_Type用于区分Atlas 200I A2 加速模块适配的底板类型,采用LSADC[7:6]两个Bit来表示,弹性配置文件可通过识别ADC_Board_Type,配置SerDes的复用关系等特性,详细配置参见驱动开发指南的“接口外设调测参考 > SerDes(PCIe/SATA/USB/ETH)”章节。

表1 管脚描述

管脚序号

加速模块信号名

信号方向

信号类型

信号电平

用途/描述

P141

LSADC6

Input

-

1.8V

ADC BOARD Type配置管脚6,用于区分底板类型。

P142

LSADC7

Input

-

1.8V

ADC BOARD Type配置管脚7,用于区分底板类型。

LSADC[7:6]

说明

10-49

用户可用

50-99

保留不可使用

  • LSADC6有0~9共计10个取值,0~9均可用。
  • LSADC7有1~9共计9个取值,1~4为整机用户使用,5~9已预留,当前不可用。
  • LSADC[7:6]共计90种组合,可支撑区分90种底板类型。

LSADC[7:6]详细取值定义如下表1 推荐分压电阻阻值所示,其中Atlas 200I A2 加速模块内部LSADC[7:6]通过20K电阻上拉至1.8V,用户可通过底板不同取值的下拉电阻确定LSADC[7:6]的取值。

示例

LSADC[7:6]=51,对应LSADC7底板电阻为27kohm,LSADC6底板电阻为2kohm。

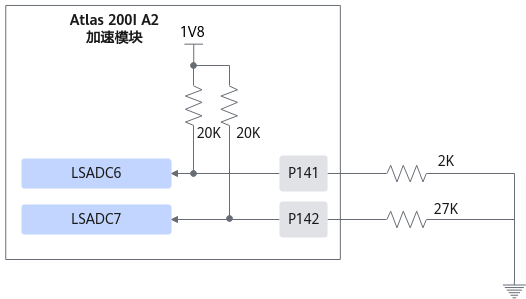

图1 Board_Type配置示例图
表2 推荐分压电阻阻值

采样取值

上拉电阻R1(kohm)

下拉电阻R2(kohm)

0

20

0

1

2

2

5.6

3

10

4

15

5

27

6

47

7

68

8

200

9

NC
