系统复位
Atlas 200I A2 加速模块
支持硬件复位和软件复位:
硬件复位通过/SYS_RST_IN管脚触发,低有效(
默认拉高
),同时复位状态通过SYS_RST_OUT(
上电后软件拉高
)输出,用户可通过该信号同步复位外设。
软件复位通过命令控制,触发系统复位,复位状态通过SYS_RST_OUT管脚输出,
用户可通过该信号同步复位外设
。

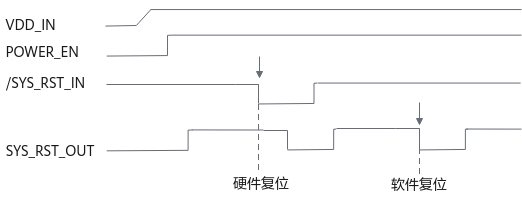

图1
系统复位时序控制图
