PCIe接口

Atlas 200I A2 加速模块共四个PCIe控制器，PCIe最高支持PCIe Gen3（8Gbps），向下兼容PCIe Gen2（5Gbps）和PCIe Gen1（2.5Gbps），同时可通过PCIE_EP_RC_FLAG管脚进行RC和EP模式切换选择。

表1 接口管脚描述

管脚序号

加速模块信号名

信号方向

信号类型

信号电平

用途/描述

P140

PCIE_WAKE

Output

LVCMOS

1.8V

EP模式，用于唤醒主机设备，非OD信号。

P149

/PERST_N0

Bidirection

LVCMOS

1.8V

PCIe外设复位信号，低有效，EP模式作为PCIe复位输入，RC模式输出复位外设。

P150

/PERST_N1

Output

LVCMOS

1.8V

PCIe外设复位信号，低有效。

P151

/PERST_N2

Output

LVCMOS

1.8V

PCIe外设复位信号，低有效。

P152

/PERST_N3

Output

LVCMOS

1.8V

PCIe外设复位信号，低有效。

P117

SERDES0_RX_P

Input

-

-

PCIe接收数据P端。

P118

SERDES0_RX_N

Input

-

-

PCIe接收数据N端。

S118

SERDES0_TX_P

Output

-

-

PCIe发送数据P端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

S119

SERDES0_TX_N

Output

-

-

PCIe发送数据N端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

P114

SERDES1_RX_P

Input

-

-

PCIe接收数据P端。

P115

SERDES1_RX_N

Input

-

-

PCIe接收数据N端。

S115

SERDES1_TX_P

Output

-

-

PCIe发送数据P端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

S116

SERDES1_TX_N

Output

-

-

PCIe发送数据N端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

P111

SERDES2_RX_P

Input

-

-

PCIe接收数据P端。

P112

SERDES2_RX_N

Input

-

-

PCIe接收数据N端。

S112

SERDES2_TX_P

Output

-

-

PCIe发送数据P端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

S113

SERDES2_TX_N

Output

-

-

PCIe发送数据N端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

P108

SERDES3_RX_P

Input

-

-

PCIe接收数据P端。

P109

SERDES3_RX_N

Input

-

-

PCIe接收数据N端。

S109

SERDES3_TX_P

Output

-

-

PCIe发送数据P端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

S110

SERDES3_TX_N

Output

-

-

PCIe发送数据N端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

P93

SERDES4_RX_P

Input

-

-

PCIe接收数据P端。

P94

SERDES4_RX_N

Input

-

-

PCIe接收数据N端。

S94

SERDES4_TX_P

Output

-

-

PCIe发送数据P端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

S95

SERDES4_TX_N

Output

-

-

PCIe发送数据N端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

P90

SERDES5_RX_P

Input

-

-

PCIe接收数据P端。

P91

SERDES5_RX_N

Input

-

-

PCIe接收数据N端。

S91

SERDES5_TX_P

Output

-

-

PCIe发送数据P端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

S92

SERDES5_TX_N

Output

-

-

PCIe发送数据N端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

P87

SERDES6_RX_P

Input

-

-

PCIe接收数据P端。

P88

SERDES6_RX_N

Input

-

-

PCIe接收数据N端。

S88

SERDES6_TX_P

Output

-

-

PCIe发送数据P端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

S89

SERDES6_TX_N

Output

-

-

PCIe发送数据N端，需在靠近314Pin MXM连接器侧串接AC耦合电容，推荐电容容值：220nF。

PCIe TX耦合电容建议：

  • GEN1/GEN2：0.075uF(Min)/0.265uF(Max)
  • GEN3：0.176uF(Min) / 0.265uF(Max)

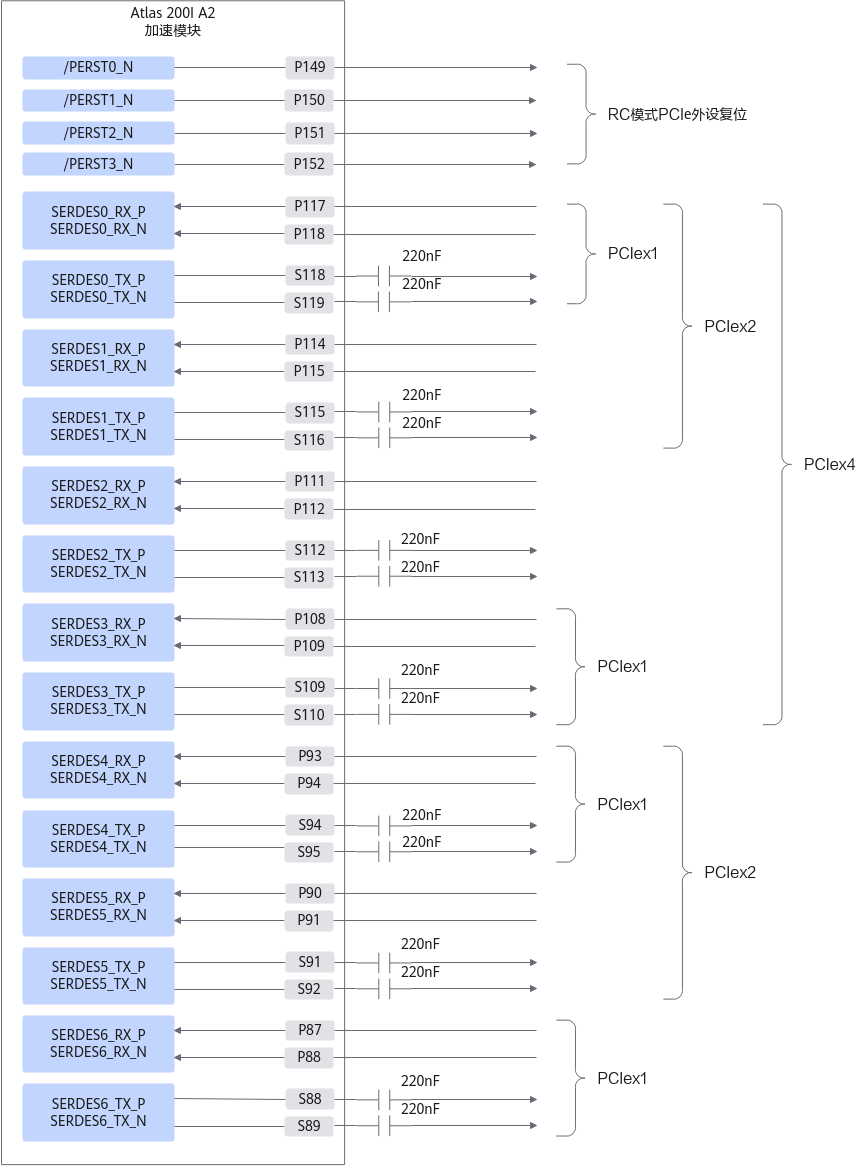

当PCIE_EP_RC_FLAG为低电平，Atlas 200I A2 加速模块工作在RC模式，PCIe复用关系如下图所示。

RC模式复用关系及说明：PCIe外设通过PERST_N[3:0]信号进行复位。

图1 RC模式复用关系说明图

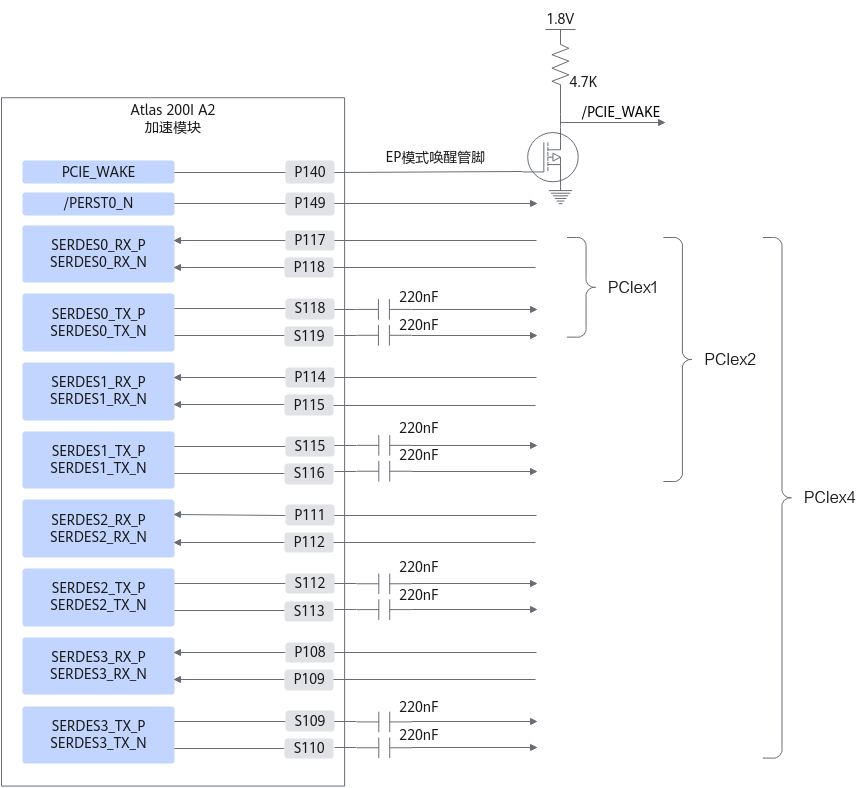

当PCIE_EP_RC_FLAG为高电平，Atlas 200I A2 加速模块工作在EP模式，PCIe复用关系如下图所示，PCIe复位通过/PERST_N0信号进行复位。

图2 EP模式复用关系说明图
