Atlas 200I A2 加速模块有2个RGMII接口和4个SGMII接口，其中4个SGMII接口可由SERDES4~SERDES7复用 ；加速模块内部集成4个MAC。MAC与硬件接口的对应关系可以通过软件配置，配置方式请参考《驱动开发指南》的“接口外设调测参考 > SerDes（PCIe/SATA/USB/ETH）> ETH接口调测参考”章节，常用对应关系如下图的两种：
- 配置方式1：当配置文件中lane_order配为1，且SERDES6、SERDES7配置为SGMII时，MAC与硬件接口的对应关系为实线连接的对应方式。若SERDES6、SERDES7不配置为SGMII，则MAC0、MAC1的对应关系如虚线所示。

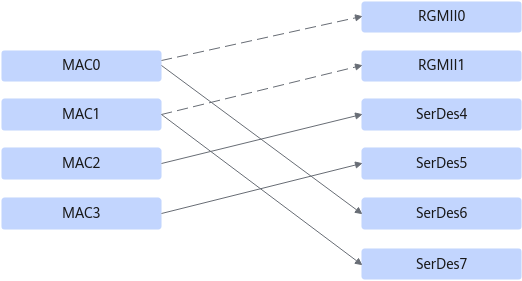

图1 MAC与接口对应关系图
- 配置方式2：当配置文件中lane_order配为0，且SerDes4、SERDES5配置为SGMII时，MAC与硬件接口的对应关系为实线连接的对应方式。若SerDes4、SERDES5不配置为SGMII，则MAC0、MAC1的对应关系如虚线所示。

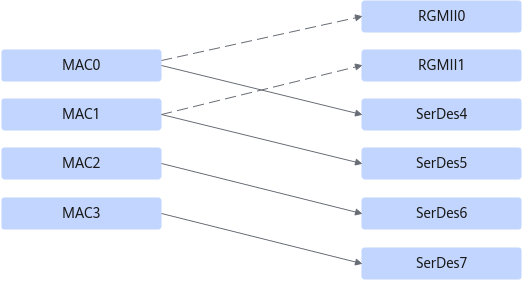

图2 MAC与接口对应关系图
