MDIO接口与外部PHY连接时，只需将两者的时钟线和数据线分别对接即可，建议对数据线进行上拉处理，时钟线下拉处理。

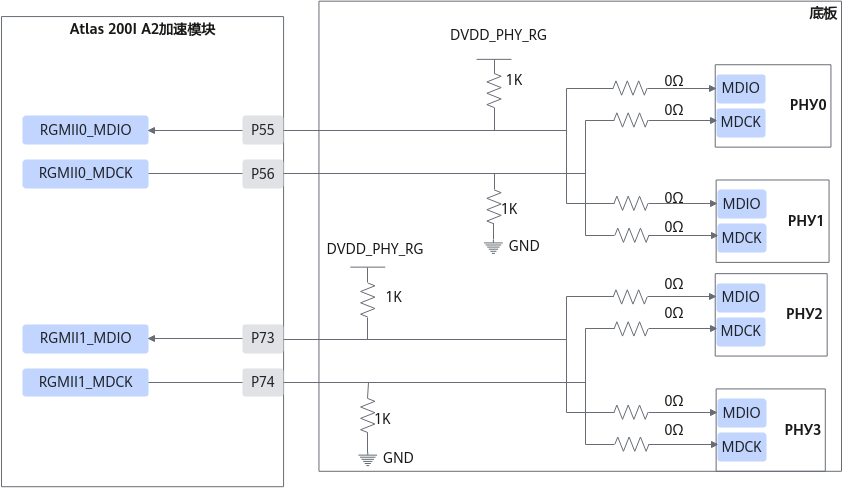

图1 MDIO接口设计参考图
Atlas 200I A2 加速模块的MDIO管脚电平为1.8V，使用时请注意对接器件MDIO接口的电压，若对接器件MDIO接口的电压为3.3V，则与加速模组之间需要使用电平转换。
MDIO接口与外部PHY连接时，只需将两者的时钟线和数据线分别对接即可，建议对数据线进行上拉处理，时钟线下拉处理。
Atlas 200I A2 加速模块的MDIO管脚电平为1.8V，使用时请注意对接器件MDIO接口的电压，若对接器件MDIO接口的电压为3.3V，则与加速模组之间需要使用电平转换。
