USB接口

Atlas 200I A2 加速模块可通过SERDES[7:4]复用提供4组USB3.0接口，此外还支持3路USB2.0接口。做为主设备供电时，限流开关输出端电容容量需大于150uF。

表1 接口管脚描述

管脚序号

加速模块信号名

信号方向

信号类型

信号电平

用途/描述

P93

SERDES4_RX_P

Input

-

-

USB3.0_0接收数据P端。

P94

SERDES4_RX_N

Input

-

-

USB3.0_0接收数据N端。

S94

SERDES4_TX_P

Output

-

-

USB3.0_0发送数据P端。需在靠近314Pin MXM连接器侧串接100nF的AC耦合电容。

S95

SERDES4_TX_N

Output

-

-

USB3.0_0发送数据N端。需在靠近314Pin MXM连接器侧串接100nF的AC耦合电容。

P90

SERDES5_RX_P

Input

-

-

USB3.0_1接收数据P端。

P91

SERDES5_RX_N

Input

-

-

USB3.0_1接收数据N端。

S91

SERDES5_TX_P

Output

-

-

USB3.0_1发送数据P端。需在靠近314Pin MXM连接器侧串接100nF的AC耦合电容。

S92

SERDES5_TX_N

Output

-

-

USB3.0_1发送数据N端。需在靠近314Pin MXM连接器侧串接100nF的AC耦合电容。

P87

SERDES6_RX_P

Input

-

-

USB3.0_2接收数据P端。

P88

SERDES6_RX_N

Input

-

-

USB3.0_2接收数据N端。

S88

SERDES6_TX_P

Output

-

-

USB3.0_2发送数据P端。需在靠近314Pin MXM连接器侧串接100nF的AC耦合电容。

S89

SERDES6_TX_N

Output

-

-

USB3.0_2发送数据N端。需在靠近314Pin MXM连接器侧串接100nF的AC耦合电容。

P84

SERDES7_RX_P

Input

-

-

USB3.0_3接收数据P端。

P85

SERDES7_RX_N

Input

-

-

USB3.0_3接收数据N端。

S85

SERDES7_TX_P

Output

-

-

USB3.0_3发送数据P端。需在靠近314Pin MXM连接器侧串接100nF的AC耦合电容。

S86

SERDES7_TX_N

Output

-

-

USB3.0_3发送数据N端。需在靠近314Pin MXM连接器侧串接100nF的AC耦合电容。
表2 接口管脚描述

管脚序号

加速模块信号名

信号方向

信号类型

信号电平

用途/描述

S77

USB1_DMn

Bidirection

-

3.3V

USB2.0_1接口N端。

S76

USB1_DPn

Bidirection

-

3.3V

USB2.0_1接口P端。

S81

USB1_VBUS

Input

LVCMOS

1.8V

USB2.0_1设备插入检测，Device必需，VBUS输入信号，输入电平范围0V~3.3V。如接5V电源，需与5V之间串接30kΩ±1%电阻。

P77

USB1_OVRCUR

Input

LVCMOS

1.8V

USB2.0_1过流信号。

S78

USB1_POWER_EN

Output

LVCMOS

1.8V

USB2.0_1电源使能信号。

P79

USB2_DMn

Bidirection

-

3.3V

USB2.0_2接口N端。

P78

USB2_DPn

Bidirection

-

3.3V

USB2.0_2接口P端。

S80

USB3_DMn

Bidirection

-

3.3V

USB2.0_3接口N端。

S79

USB3_DPn

Bidirection

-

3.3V

USB2.0_3接口P端。

USB接口典型应用：

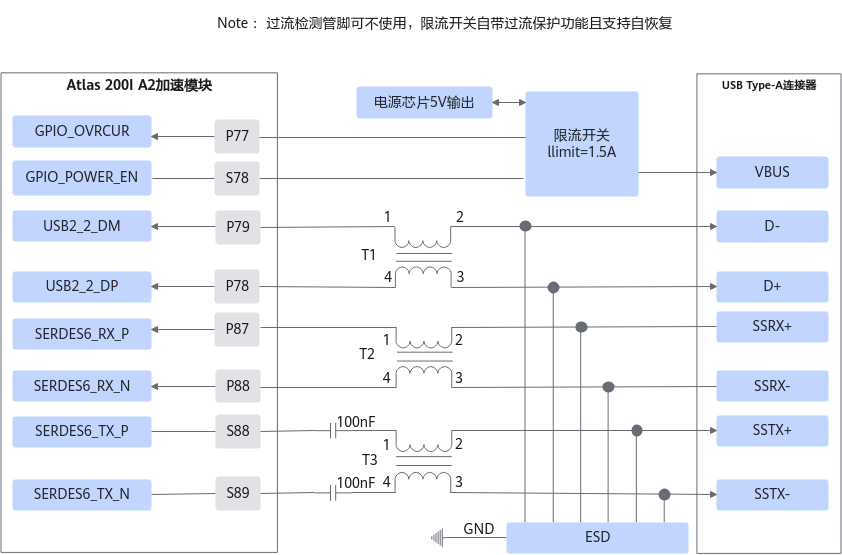

  1. HOST的典型应用框图（以Type-A接口为例）
    图1 HOST的典型应用框图

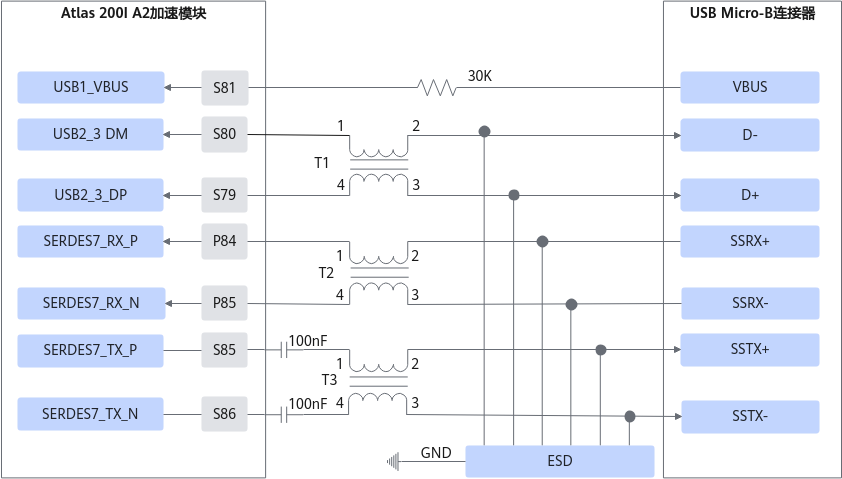

  2. Device的典型应用框图（以Micro B接口为例）
    图2 Device的典型应用框图

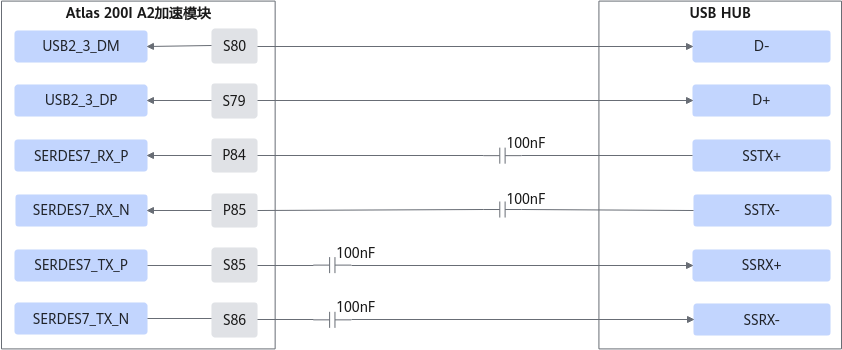

  3. USB接口板内典型应用框图（以USB HUB为例）
    图3 USB接口板内典型应用框图

Type-C接口设计说明

Atlas 200I A2加速模块USB信号可设计为Type-C接口，支持正反插识别。

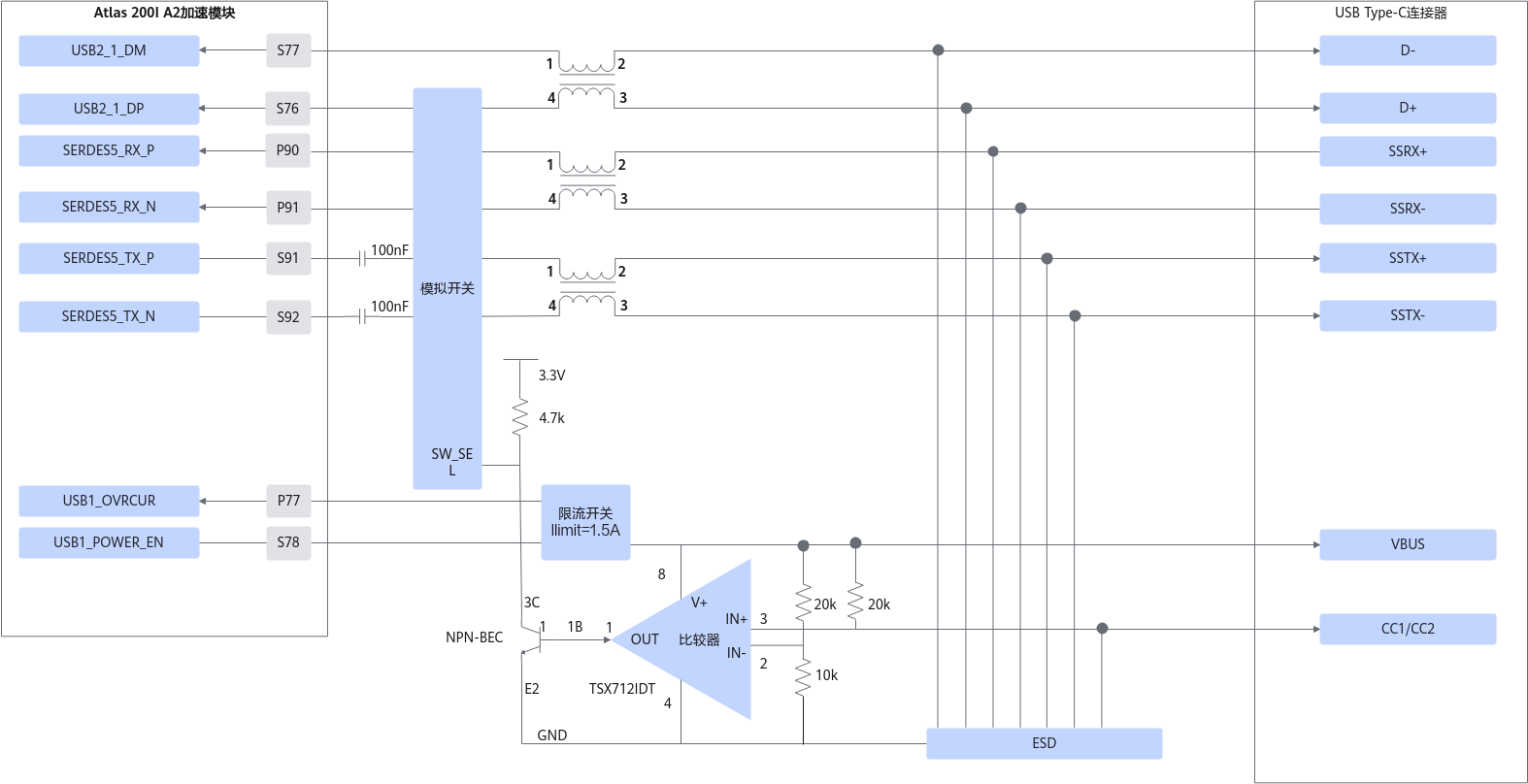

Type-C接口典型应用框图（HOST）：
图4 Type-C接口典型应用框图（HOST）

Type-C接口典型应用框图（Device）：

图5 Type-C接口典型应用框图（Device）
表3 USB2.0信号TVS管器件规格建议

关键规格

规格要求

结电容

<2pF( I/O pin to GND)

Breakdown Voltage

Breakdown Voltage >6V

Clamping Voltage

Clamping Voltage <13V
表4 USB3.0信号TVS管器件规格建议

关键规格

规格要求

结电容

<0.8pF( I/O pin to GND)

Breakdown Voltage

Breakdown Voltage >5V

Clamping Voltage

Clamping Voltage <6.6V
表5 共模电感规格建议

关键规格

规格要求

Impedance (Ω)typ [100MHz]

90ohm

DC resistance (Ω)max [Per 1line]

≤0.19ohm

Rated voltage Edc(V)max

≥50

Rated currentIdc(A)max

≥0.4

USB3.0与USB2.0搭配关系说明

表6 USB3.0与USB2.0接口搭配关系表

接口

USB0

USB1

USB2

USB3

主从关系

仅HOST

HOST/Device

仅HOST

仅HOST

信号总线

SERDES4

SERDES5

USB 2.0_1

SERDES6

USB 2.0_2

SERDES7

USB 2.0_3

USB 3.0

√

√

√

√

USB 2.0

-

-

√

-

√

-

√
  • SERDES5、SERDES6、SERDES7不支持单独用做USB3.0接口，如需用做USB3.0接口，需按照USB3.0与USB2.0接口搭配关系表同时使用对应的USB2.0接口。
  • USB1_VBUS管脚只支持自供电模式，不支持总线供电，如做HOST时，需单独使用电源对外设供电。
  • 仅USB1口提供专用电源使能及过流检测信号，使用其他USB接口时可用GPIO信号控制电源使能及过流检测功能。
  • USB0接口仅支持USB3.0，在系统由休眠状态唤醒后，需对外设进行上下电或复位操作。
