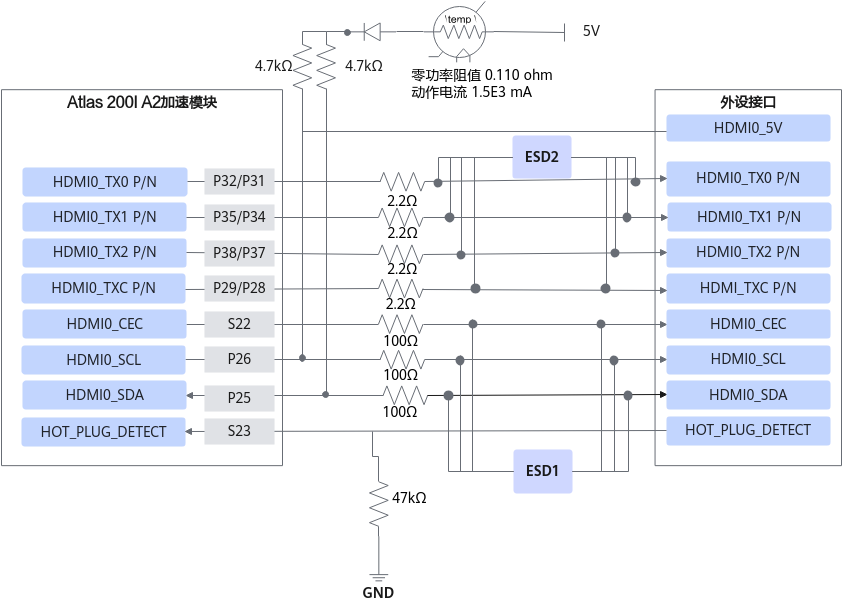

HDMI TX接口

P32

HDMI0_TX0P

Output

-

-

HDMI0 TX通道0串行差分信号正极。

P31

HDMI0_TX0N

Output

-

-

HDMI0 TX通道0串行差分信号负极。

P35

HDMI0_TX1P

Output

-

-

HDMI0 TX通道1串行差分信号正极。

P34

HDMI0_TX1N

Output

-

-

HDMI0 TX通道1串行差分信号负极。

P38

HDMI0_TX2P

Output

-

-

HDMI0 TX通道2串行差分信号正极。

P37

HDMI0_TX2N

Output

-

-

HDMI0 TX通道2串行差分信号负极。

P29

HDMI0_TXCP

Output

-

-

HDMI0 TX差分像素时钟正极。

P28

HDMI0_TXCN

Output

-

-

HDMI0 TX差分像素时钟负极。

S23

HDMI0_HOTPLUG

Input

LVCMOS

1.8V/3.3V/5V

HDMI0接口热插拔检测信号。

S22

HDMI0_CEC

Output

LVCMOS

1.8V/3.3V/5V

HDMI0接口消费类电子控制(Consumer Electronic Control)通道信号。

P25

HDMI0_SDA

Bidirection

LVCMOS

1.8V/3.3V/5V

HDMI0 DDC(Display Data Channel)数据/地址信号。

P26

HDMI0_SCL

Output

LVCMOS

1.8V/3.3V/5V

HDMI0 DDC(Display Data Channel)时钟信号。

S131

HDMI1_TX0P

Output

-

-

HDMI1 TX通道0串行差分信号正极。

S130

HDMI1_TX0N

Output

-

-

HDMI1 TX通道0串行差分信号负极。

S134

HDMI1_TX1P

Output

-

-

HDMI1 TX通道1串行差分信号正极。

S133

HDMI1_TX1N

Output

-

-

HDMI1 TX通道1串行差分信号负极。

S137

HDMI1_TX2P

Output

-

-

HDMI1 TX通道2串行差分信号正极。

S136

HDMI1_TX2N

Output

-

-

HDMI1 TX通道2串行差分信号负极。

S128

HDMI1_TXCP

Output

-

-

HDMI1 TX差分像素时钟正极。

S127

HDMI1_TXCN

Output

-

-

HDMI1 TX差分像素时钟负极。

S25

HDMI1_HOTPLUG

Input

LVCMOS

1.8V/3.3V/5V

HDMI1接口热插拔检测信号。

S24

HDMI1_CEC

Output

LVCMOS

1.8V/3.3V/5V

HDMI1接口消费类电子控制(Consumer Electronic Control)通道信号。

S124

HDMI1_SDA

Bidirection

LVCMOS

1.8V/3.3V/5V

HDMI1 DDC(Display Data Channel)数据/地址信号。

S125

HDMI1_SCL

Output

LVCMOS

1.8V/3.3V/5V

HDMI1 DDC(Display Data Channel)时钟信号。

结电容

<3pF( I/O pin to GND)

Breakdown Voltage

Breakdown Voltage >6V

Clamping Voltage

Clamping Voltage <5V

结电容

<0.5pF( I/O pin to GND)

Breakdown Voltage

Breakdown Voltage >8V

Clamping Voltage

Clamping Voltage <8V

Vrrm

40V

VF

0.55V
