I2S接口

Atlas 200I A2 加速模块供支持2组I2S接口： I2S0与I2S1。

I2S接口特点

表1 接口管脚描述

管脚序号

加速模块信号名

信号方向

信号类型

信号电平

用途/描述

S10

I2S0_MCLK

Output

LVCMOS

1.8V

I2S0主时钟，可以作为音频CODEC的工作时钟。

S11

I2S0_BCLK

Output

LVCMOS

1.8V

I2S0串行时钟。

S12

I2S0_LRCK

Output

LVCMOS

1.8V

I2S0左右声道选择信号

S13

I2S0_MOSI

Output

LVCMOS

1.8V

I2S0串行数据输出。

S14

I2S0_MISO

Input

LVCMOS

1.8V

I2S0串行数据输入。

S16

I2S1_MCLK

Output

LVCMOS

1.8V

I2S1主时钟，可以作为音频CODEC的工作时钟。

S17

I2S1_BCLK

Output

LVCMOS

1.8V

I2S1串行时钟。

S18

I2S1_LRCK

Output

LVCMOS

1.8V

I2S1左右声道选择信号。

S19

I2S1_MOSI

Output

LVCMOS

1.8V

I2S1串行数据输出。

S20

I2S1_MISO

Input

LVCMOS

1.8V

I2S1串行数据输入。

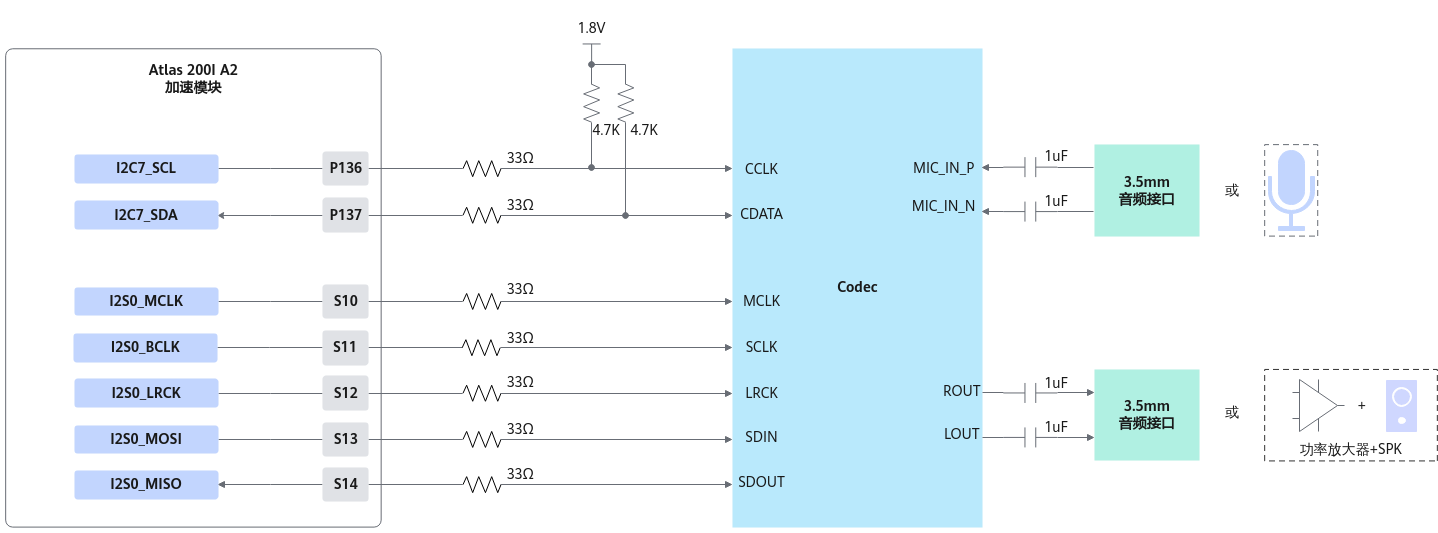

图1 I2S设计参考拓扑图，示例I2S0
