Atlas 200I A2 加速模块集成了高品质立体声回放DAC（93dB DRA），1路单端Line out输出；高品质立体声ADC（93dBA），支持1路音频输入，兼容差分及单端输入。输入支持0~36dB，3dB step的增益控制（用于做数字AGC控制）。
接口特点
- 93dBA DR立体声DAC。
- 立体声单端Line out输出。
- DAC数字音量控制范围：-121dB～+6dB，1dB步长。
- 93dBA DR立体声ADC。
- ADC模拟音量控制范围：0dB～36dB，3dB步长，一档Boost gain为20dB。
- 支持1路差分输入，兼容单端和差分。
管脚序号 |
加速模块信号名 |
信号方向 |
信号类型 |
信号电平 |
用途/描述 |
|---|---|---|---|---|---|
P144 |
AC_AUDIO_IN0L |
- |
- |
- |
模拟音频输入 |
P145 |
AC_AUDIO_IN0R |
- |
- |
- |
|
P147 |
AC_MICBIAS0 |
- |
- |
- |
电源 |
S145 |
AC_AUDIO_OUTL |
- |
- |
- |
模拟音频输出 |
S146 |
AC_AUDIO_OUTR |
- |
- |
- |
参考设计

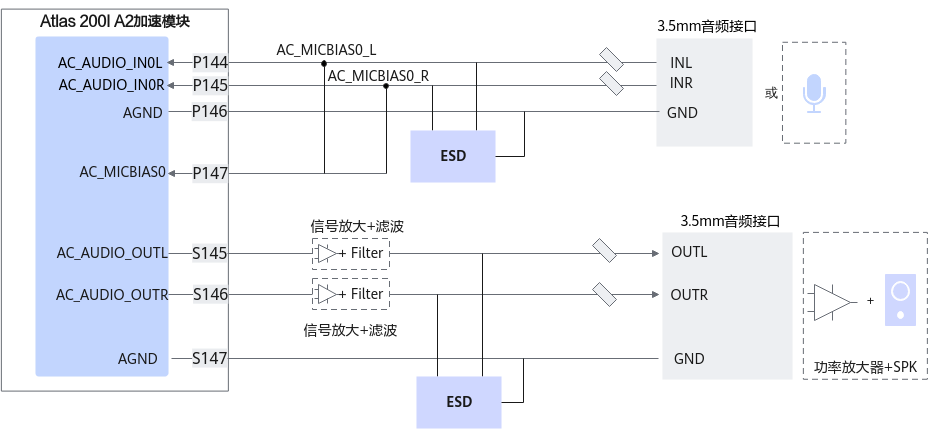

图1 Audio设计参考图
关键规格 |
规格要求 |
|---|---|
结电容 |
0pF( I/O pin to GND) |
Breakdown Voltage |
Breakdown Voltage >6V |
Clamping Voltage |
Clamping Voltage <5V |
