UART是Universal Asynchronous Receiver/Transmitter的缩写，即通用异步接收发送器，Atlas 200I A2加速模块可提供7路UART接口，详细复用信息请参考

《PinMux配置表》。UART的主要特点如下：

表1 接口管脚描述
管脚序号	加速模块信号名	信号方向	信号类型	信号电平	用途/描述
P129	UART0_TX	Output	LVCMOS	1.8V	UART0发送数据。调试、系统打印、外设扩展等。
P130	UART0_RX	Input	LVCMOS	1.8V	UART0接收数据。调试、系统打印、外设扩展等。
P127	UART1_TX	Output	LVCMOS	1.8V	UART1发送数据。
P128	UART1_RX	Input	LVCMOS	1.8V	UART1接收数据。
S67	UART2_TX	Output	LVCMOS	1.8V	UART2发送数据。
S68	UART2_RX	Input	LVCMOS	1.8V	UART2接收数据。
S69	/UART2_RTX	Input	LVCMOS	1.8V	UART2发送请求，硬件流控信号，低电平有效。
S70	/UART2_CTX	Output	LVCMOS	1.8V	UART2 发送允许，硬件流控信号，低电平有效。
P123	UART3_TX	Output	LVCMOS	1.8V	UART3发送数据。
P124	UART3_RX	Input	LVCMOS	1.8V	UART3接收数据。
P125	/UART3_RTX	Input	LVCMOS	1.8V	UART3发送请求，硬件流控信号，低电平有效，可复用为UART6_RX。
P126	/UART3_CTX	Output	LVCMOS	1.8V	UART3发送允许，硬件流控信号，低电平有效。可复用为UART6_TX。
S10	I2S0_MCLK	Output	LVCMOS	1.8V	可复用为UART7_TX，UART7发送数据。
S16	I2S1_MCLK	Input	LVCMOS	1.8V	可复用为UART7_RX，UART7接收数据。
S17	I2S1_BCLK	Output	LVCMOS	1.8V	可复用为UART8_TX，UART8发送数据。
S18	I2S1_LRCK	Input	LVCMOS	1.8V	可复用为UART8_RX，UART8接收数据。

UART是一种异步双向串行总线，提供了一种简单有效的数据传输方式，只需要两根数据线互相对接即可。UART的3线模式应用框图如图所示。图二给出了一种UART接口的设计参考。

图1 UART两线模式应用框图

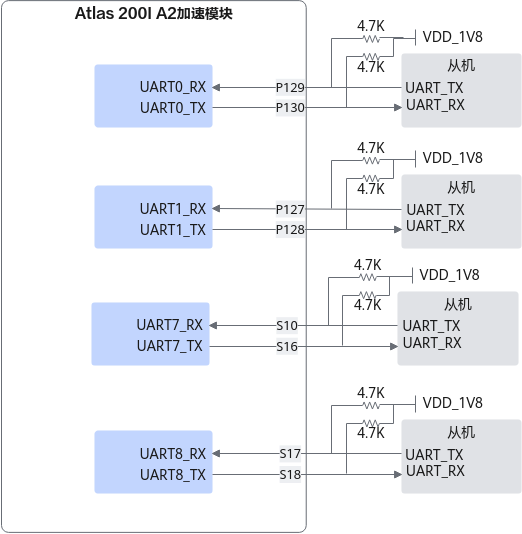

图2 UART两线模式外设参考设计拓扑图

Atlas 200I A2 加速模块UART2，UART3接口提供四线模式，同时兼容两线模式，配置方式请请参考《驱动开发指南》的“接口外设调测参考 > UART”章节。

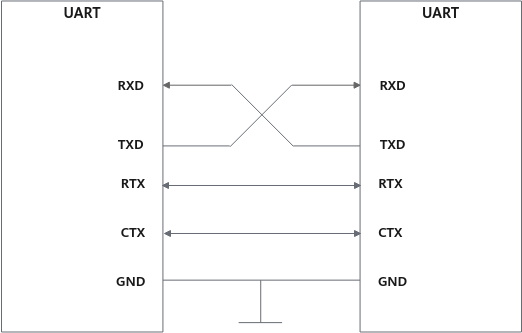

图3 UART四线模式应用框图

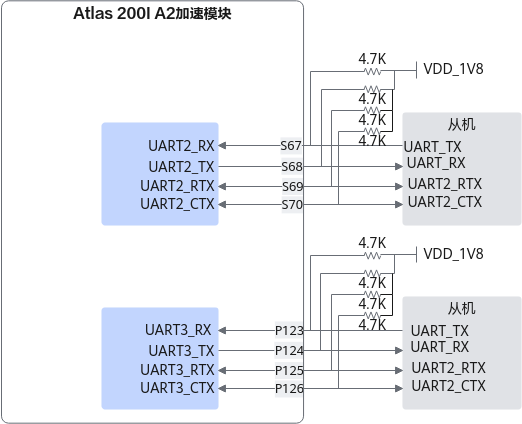

图4 UART四线模式外设参考设计拓扑图
