Atlas 200I A2 加速模块提供4路SATA Activity状态指示灯控制，同时可复用为XGE0 Link状态指示灯控制。
管脚序号 |
加速模块信号名 |
信号方向 |
信号类型 |
信号电平 |
用途/描述 |
|---|---|---|---|---|---|
S139 |
SATA_LED0 |
Output |
LVCMOS |
1.8V |
SATA0 Activity状态指示灯控制，可复用XGE0 Activity状态指示灯控制。 |
S140 |
SATA_LED1 |
Output |
LVCMOS |
1.8V |
SATA1 Activity状态指示灯控制，可复用XGE1 Activity状态指示灯控制。 |
S141 |
SATA_LED2 |
Output |
LVCMOS |
1.8V |
SATA2 Activity状态指示灯控制，可复用XGE2 Activity状态指示灯控制。 |
S142 |
SATA_LED3 |
Output |
LVCMOS |
1.8V |
SATA3 Activity状态指示灯控制，可复用XGE3 Activity状态指示灯控制。 |

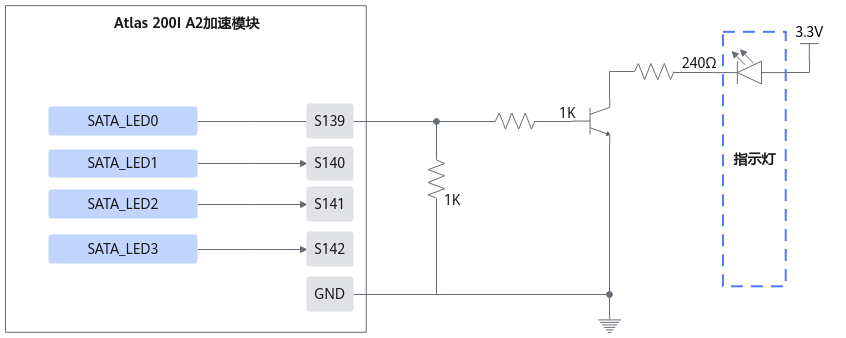

如下图所示典型应用：当SATA_LEDx管脚输出高电平，LED导通，LED就会发光；当SATA_LEDx管脚输出低电平，LED关断，LED灯熄灭。
图1 LED指示灯控制应用拓扑图
SATA_LED指示灯状态 |
状态说明 |
|---|---|
常亮 |
表示硬盘运转正常 |
闪烁 |
表示硬盘正在读写 |
熄灭 |
表示无硬盘或硬盘未启动 |
XGE_LED指示灯状态 |
状态说明 |
|---|---|
常亮 |
无业务交互 |
闪烁 |
正常业务，输出传输 |
