搭建行驶场地

在空旷的场地中，将小车放置在中间并在小车周围放置障碍物，例如：垃圾桶、纸箱等。需要保证两个障碍物之间有充足的空间，保证小车可以自由穿梭，示例环境如下所示。

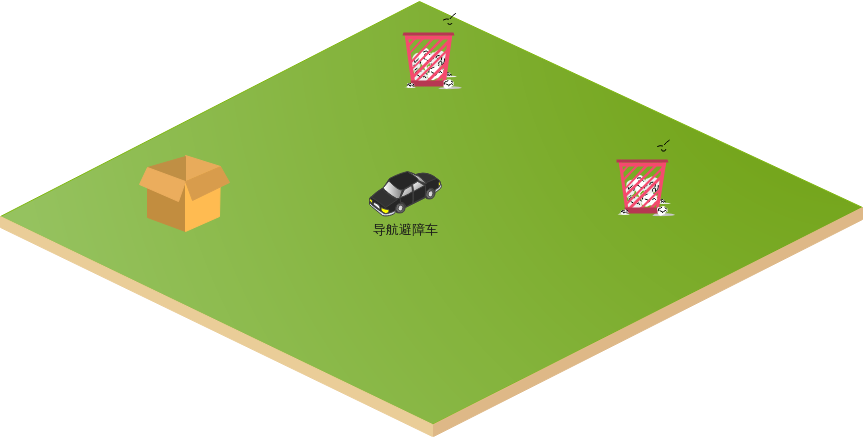

图1 场地示意图

编译工作空间

进入导航车代码目录下。

cd /home/HwHiAiUser/E2Esamples/SLAM/ascend_slam_ws/

在ascend_slam_ws目录下执行命令。
```
colcon build
```

启动建图

在两个工作空间编译完成后，新开启一个终端，以root用户登录开发者套件，输入命令启动RVIZ界面。
```
rviz2
```
再开启一个终端，以root用户登录开发者套件，执行以下命令。
```
ros2 launch ascend_slam launch_robot.launch.py
```

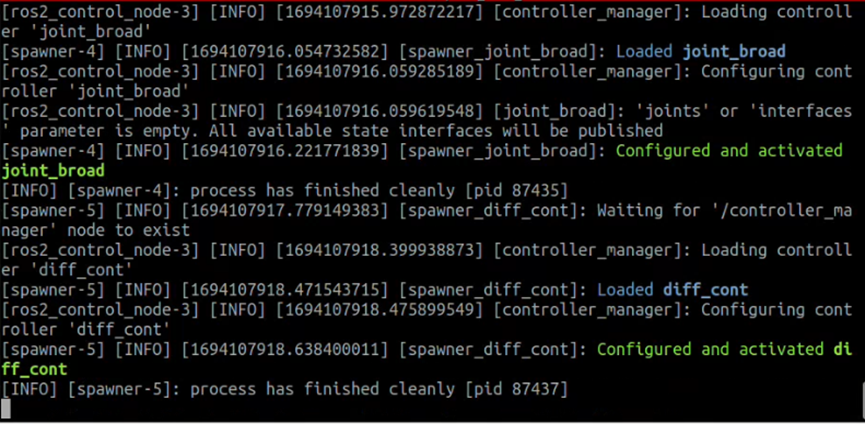

回显如下：

图2 命令回显

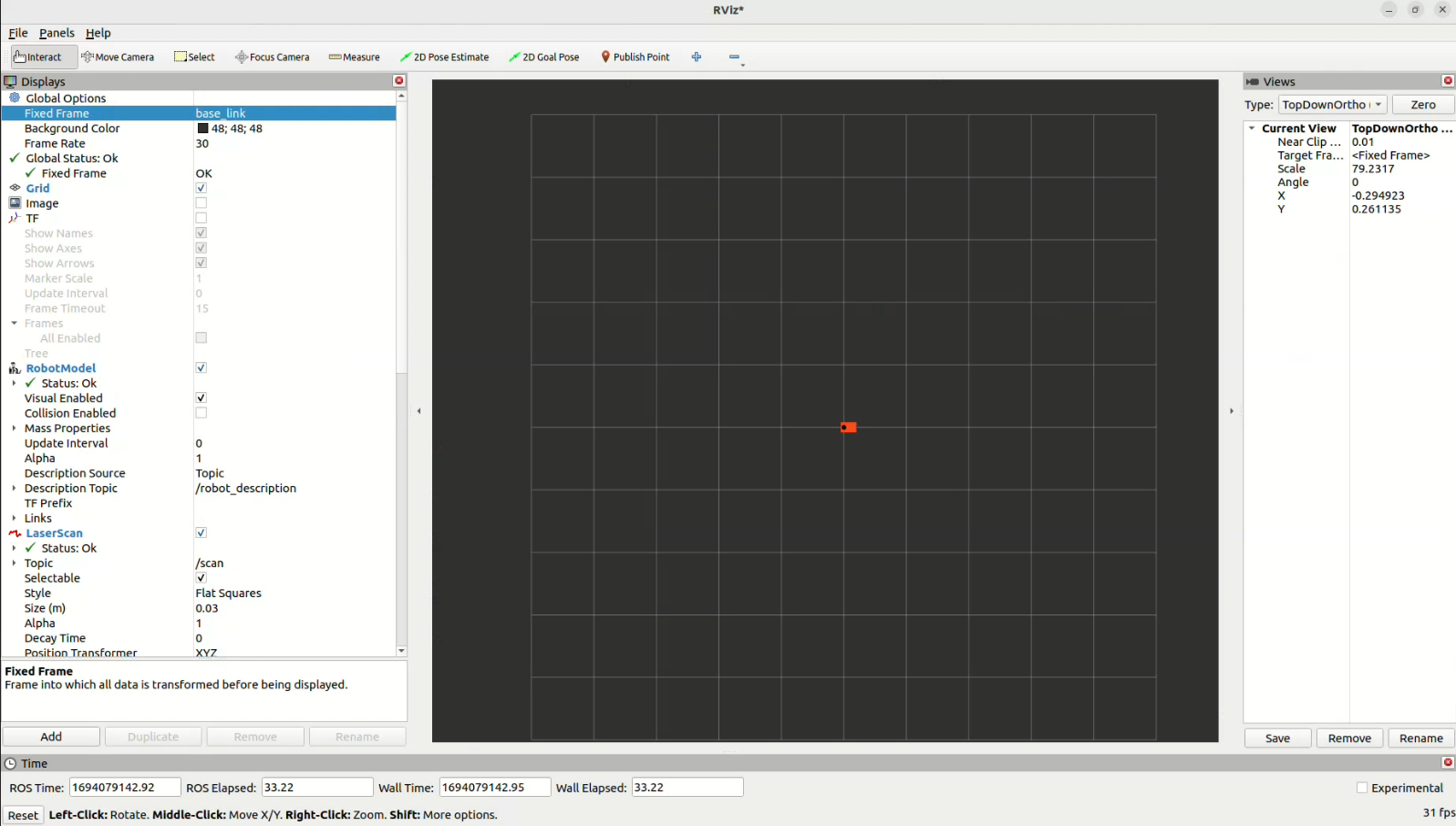

查看RVIZ2界面，可以看到小车出现。

图3 RVIZ2界面

再开启一个终端，以root用户登录开发者套件，执行以下命令启动激光雷达。

ros2 launch rplidar_ros view_rplidar_a2m12_launch.py serial_port:=/dev/serial/by-id/usb-Silicon_Labs_CP2102_USB_to_UART_Bridge_Controller_0001-if00-port0 frame_id:=laser_frame angle_compensate:=true scan_mode:=Standard baud_rate:=115200

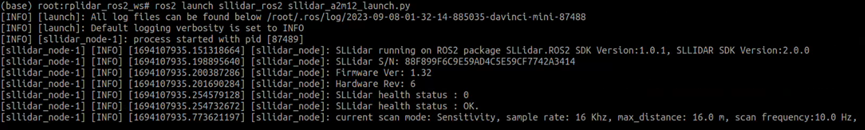

回显如下：

图4 命令回显

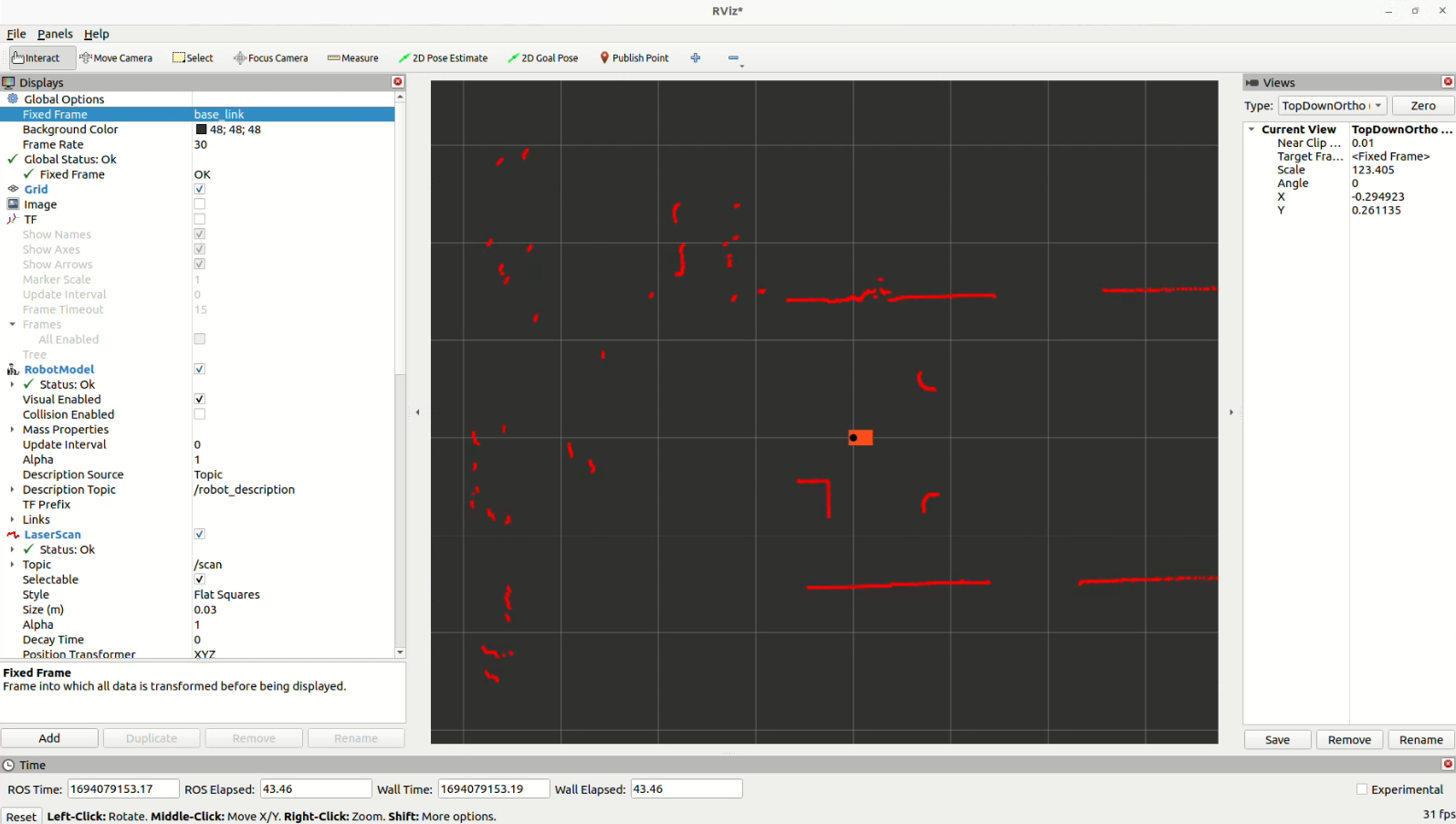

此时查看RVIZ2可视化界面，则可查看点云数据。

图5 RVIZ2界面

再开启一个终端，以root用户登录开发者套件，执行以下命令进行建图初始化。
```
ros2 launch ascend_slam online_async_launch.py params_file:=/home/HwHiAiUser/E2Esamples/SLAM/ascend_slam_ws/install/ascend_slam/share/ascend_slam/config/mapper_params_online_async.yaml use_sim_time:=false
```
回显如下：

图6 命令回显

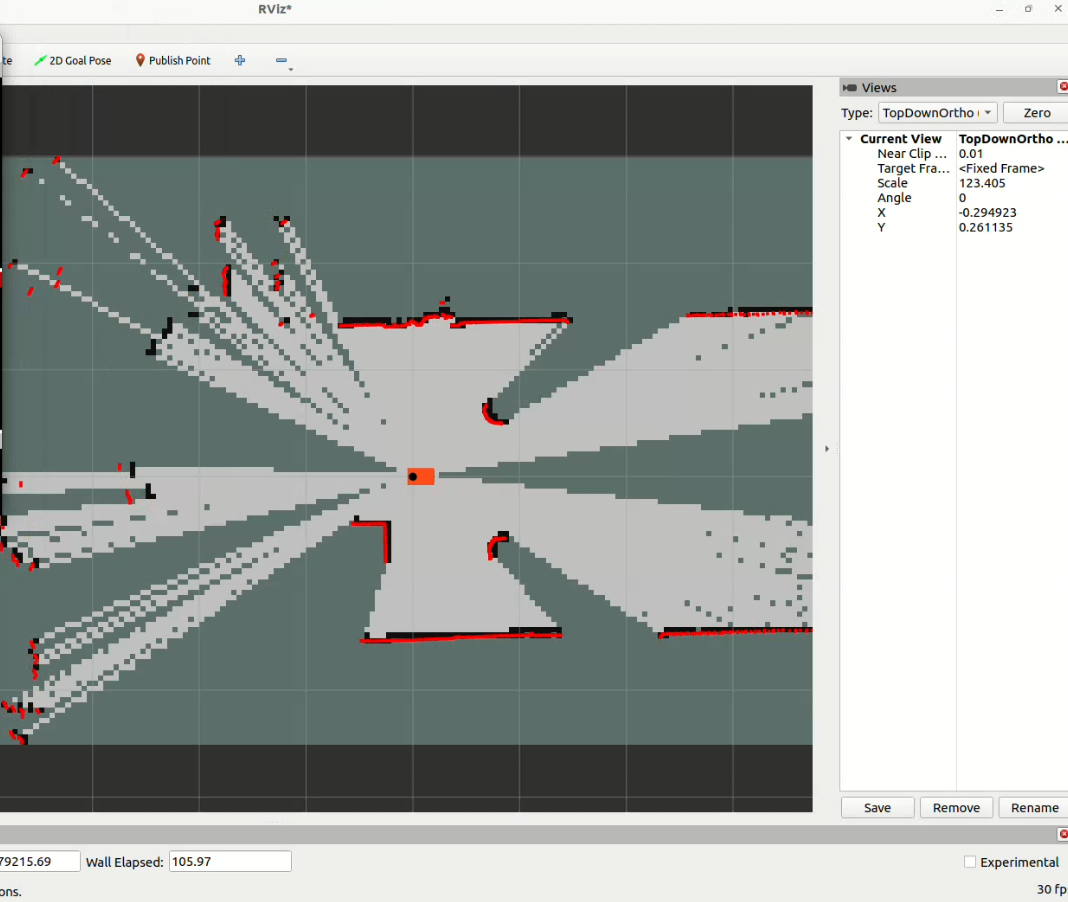

再次查看RVIZ2窗口，可看到一张初始化的未完成构建的地图出现在小车周围。

图7 RVIZ2界面
开始扫描建图。
1. 执行如下命令，控制小车对当前区域进行建图。
```
ros2 run teleop_twist_keyboard teleop_twist_keyboard
```
  根据以下指令，控制小车在地图中移动，完成建图。
  - i：前进
  - j：左转
  - l：右转
  - k：暂停
  控制小车在地图中障碍物附近移动，此时地图会逐渐完整。

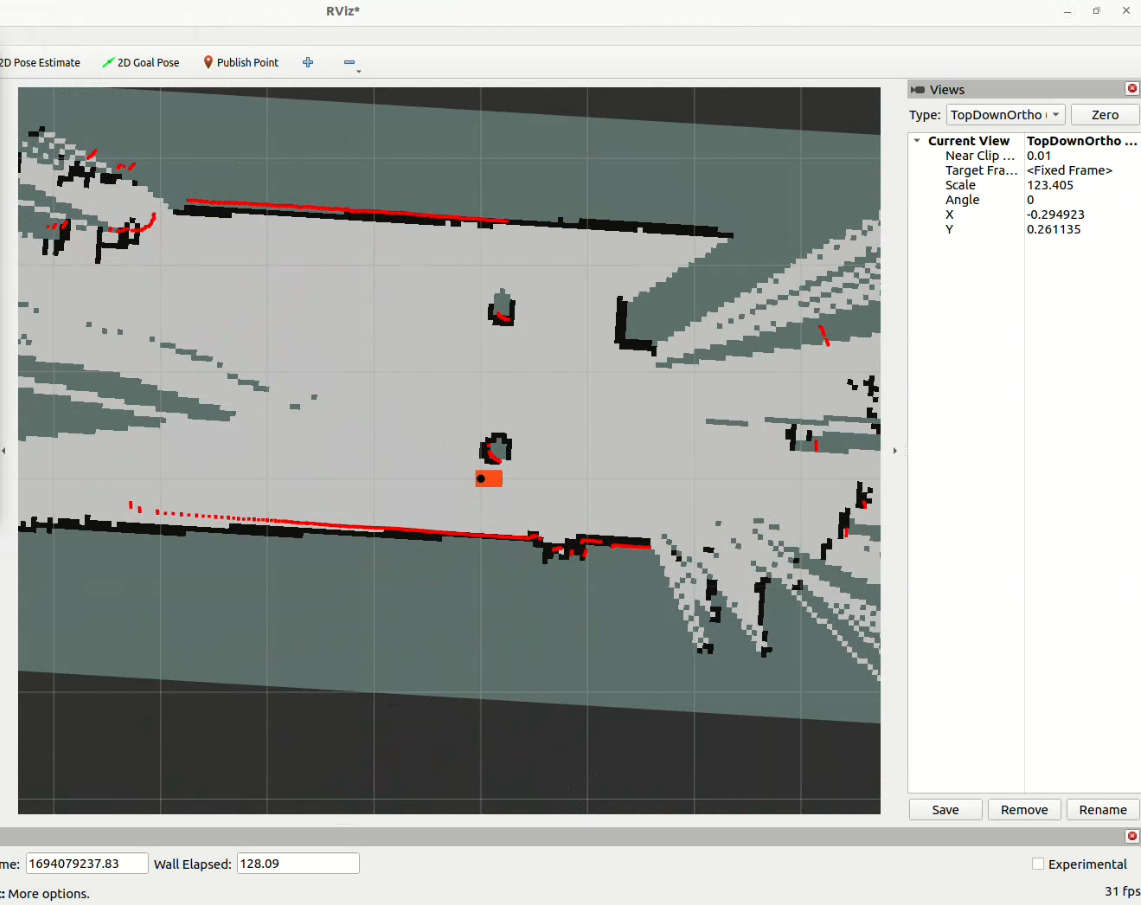

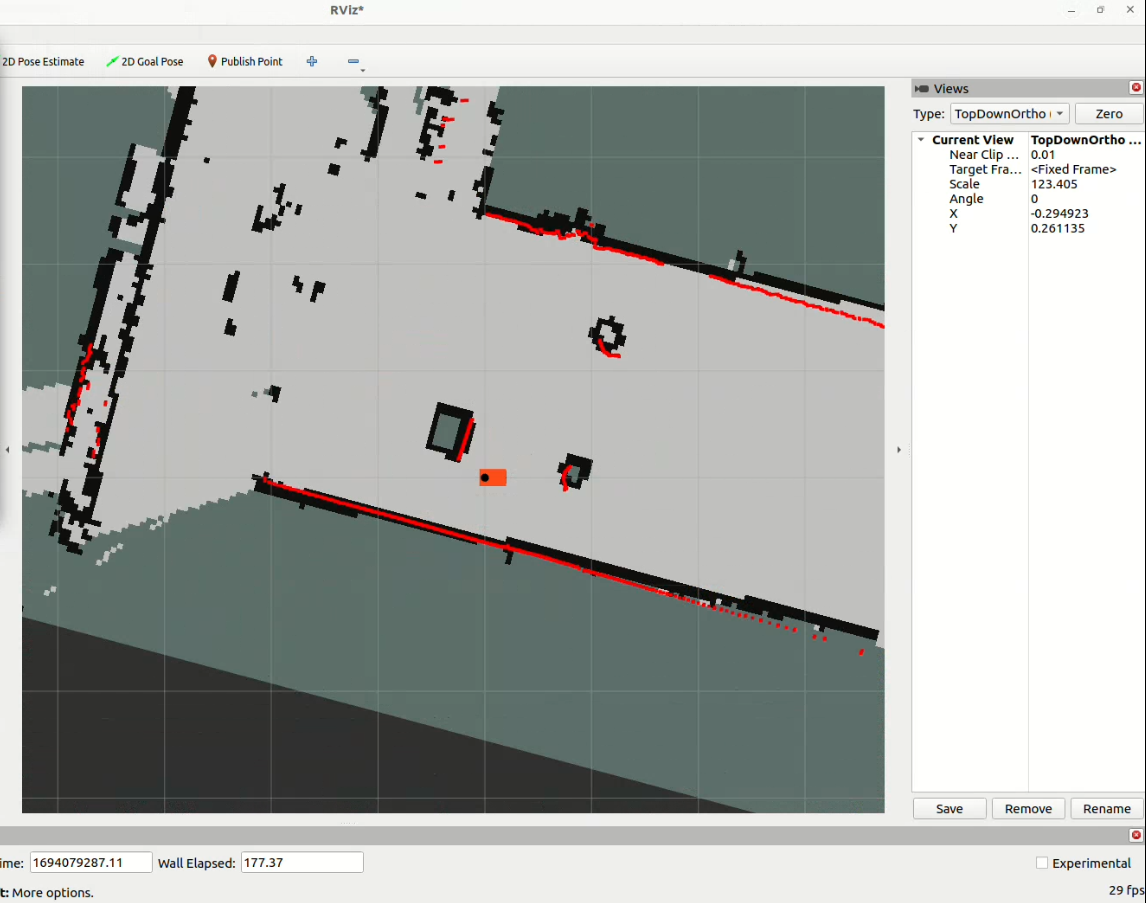

  图8 移动小车扫描建图

  图9 移动小车扫描建图

  由上图可见，地图中间由两个黑色边框的椭圆和一个黑色边框的长方体。两椭圆对应两个垃圾桶的位置，而长方体则对应纸箱位置。当三个障碍物在地图中清晰可见后，即可完成建图。
2. 单击左上角的Panels图标，单击“Add New Panel”按钮。

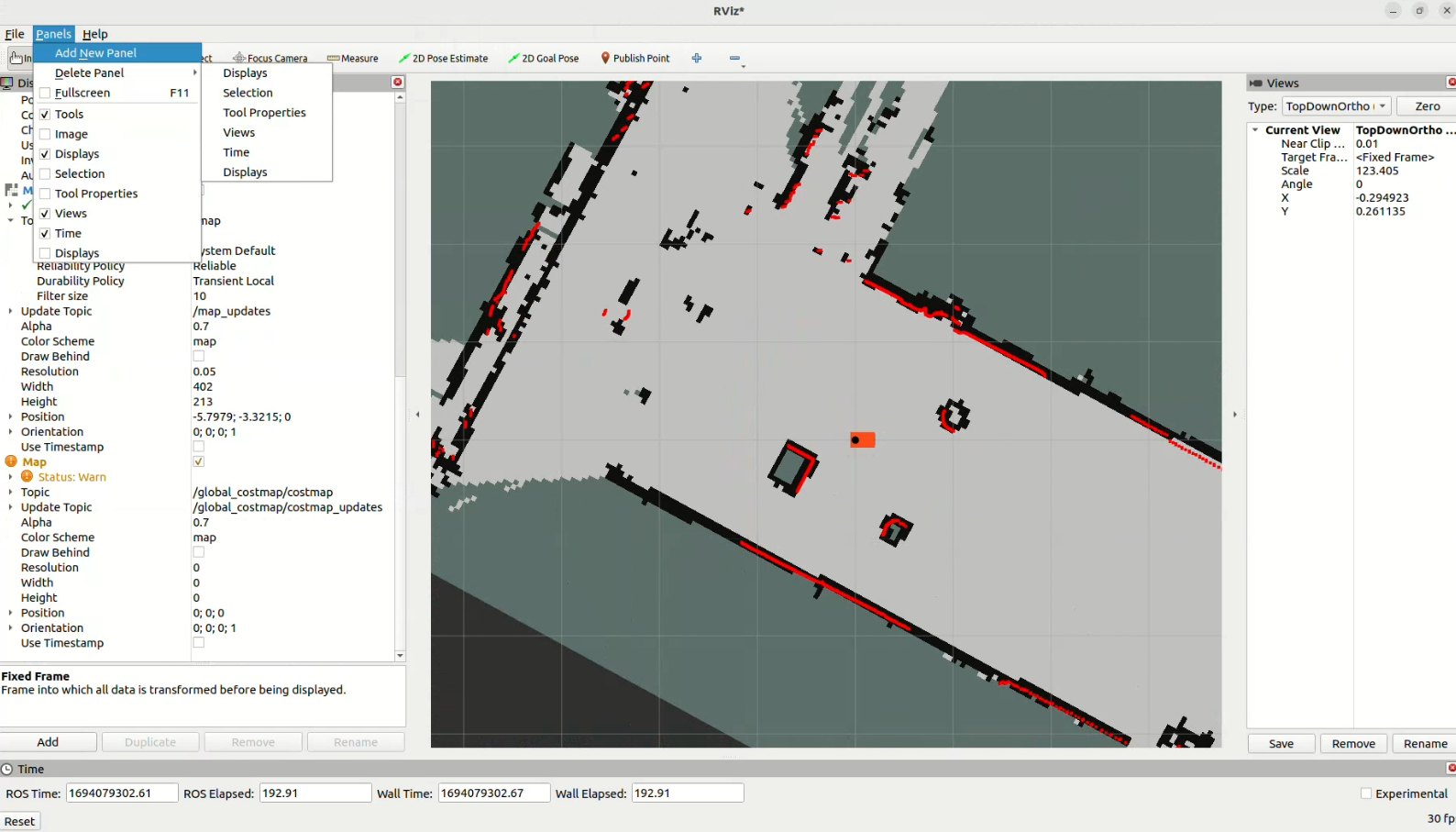

  图10 单击Add New Panel

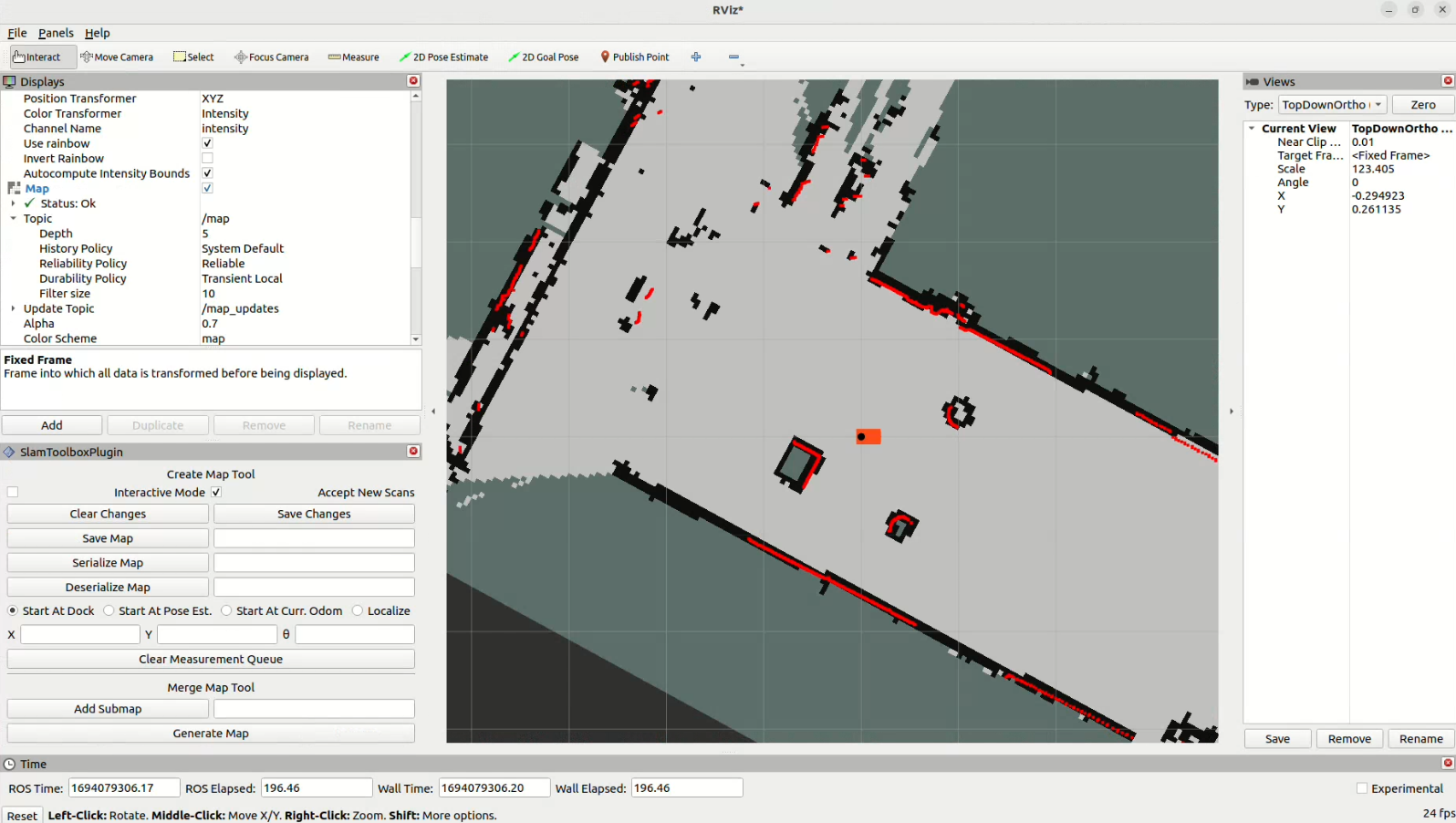

3. 在弹出的窗口中双击最下方的SlamToolboxPlugin，随后RVIZ2界面的左下方即会出现插件界面。
  图11 单击SlamToolboxPlugin

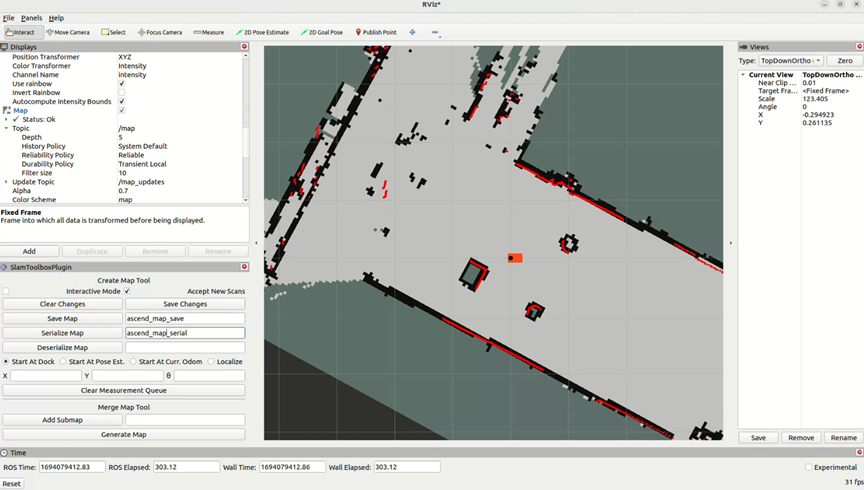

4. 在“Save Map”右侧输入“ascend_map_save”，在“Serialize Map”右侧输入“ascend_map_serial”。
  图12 配置地图信息
5. 分别单击“Save Map”按钮和“Serialize Map”按钮。

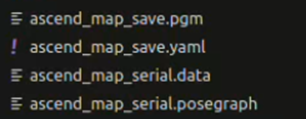

  可在“ascend_slam_ws”目录下看到4份地图文件。

  因RVIZ2窗口在本机与DK进行通信，如地图文件没及时出现，可多点击几次。

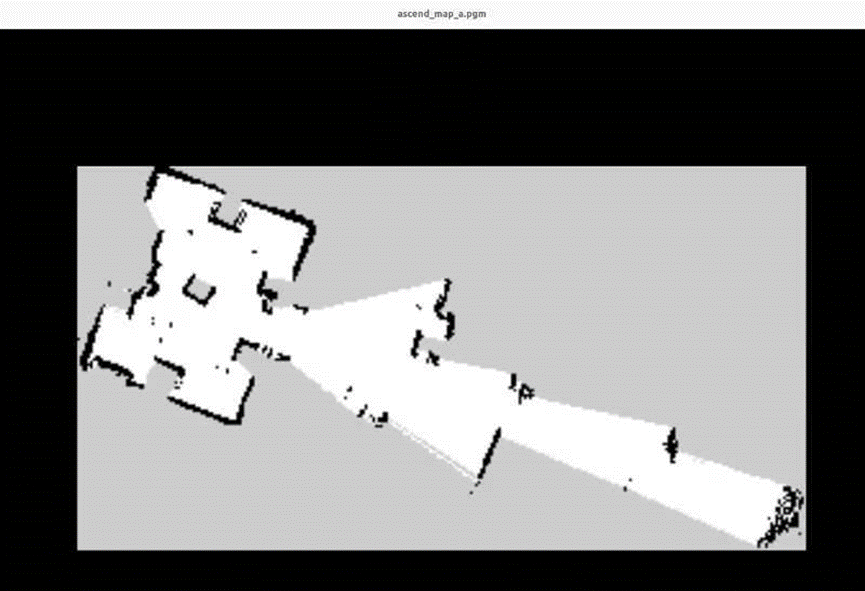

  若将这些地图文件下载至本地，可使用看图软件查看ascend_map_save.pgm，可对构建的地图进行进一步查看，示例地图如下。

  图13 查看地图
