前提条件

在进行迁移后的训练/在线推理网络dump数据前，您需要完成训练/在线推理网络开发、编译和运行，确保具备可执行的训练/在线推理工程。

详细介绍请参见：

训练：《TensorFlow 1.15网络模型迁移和训练指南》
在线推理：《TensorFlow 1.15在线推理使用指南》

如果训练/在线推理网络包含了随机因子，请在执行生成dump数据前去除。
确保你的代码在网络结构上、算子、优化器的选择上，以及参数的初始化策略等方面跟GPU上训练的代码完全一致，否则比对无意义。
不建议在一个训练/在线推理脚本中既做训练/在线推理又做验证，即不把train和evaluate放到同一个脚本中，否则会生成两组dump数据，导致混淆。
目前仅支持AI CPU、AI Core和HCCL算子进行dump数据。

dump参数配置

为了让训练/在线推理脚本能够dump出计算图，我们在训练/在线推理脚本的包引用区域引入os，并在构建模型前设置DUMP_GE_GRAPH参数。
```
import os
...
def main():
    ...
    os.environ['DUMP_GE_GRAPH'] = '2'
```
在训练/在线推理过程中，计算图文件会保存在训练/在线推理脚本所在目录中。

修改训练/在线推理脚本，开启dump功能。在相应代码中，增加如下的加粗字体信息。

Estimator模式：通过NPURunConfig中的dump_config采集dump数据，在创建NPURunConfig之前，实例化一个DumpConfig类进行dump的配置（包括配置dump路径、dump哪些迭代的数据、dump算子的输入还是输出数据等）。

在线推理不支持该模式。

from npu_bridge.npu_init import *

# dump_path：dump数据存放路径，该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限
# enable_dump：是否开启dump功能
# dump_step：指定采集哪些迭代的dump数据
# dump_mode：dump模式，取值：input/output/all
dump_config = DumpConfig(enable_dump=True, dump_path = "/home/HwHiAiUser/output", dump_step="0|5|10", dump_mode="all")

config = NPURunConfig(
  dump_config=dump_config,
  session_config=session_config
  )

关于DumpConfig类的构造函数中每个字段的详细解释，请参见《TensorFlow 1.15网络模型迁移和训练指南》手册。

sess.run模式：通过session配置项enable_dump、dump_path、dump_step、dump_mode配置dump参数。

config = tf.ConfigProto()

custom_op =  config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name =  "NpuOptimizer"
custom_op.parameter_map["use_off_line"].b = True

custom_op.parameter_map["enable_dump"].b = True
custom_op.parameter_map["dump_path"].s = tf.compat.as_bytes("/home/HwHiAiUser/output")
custom_op.parameter_map["dump_step"].s = tf.compat.as_bytes("0|5|10")
custom_op.parameter_map["dump_mode"].s = tf.compat.as_bytes("all")
custom_op.parameter_map["dump_data"].s = tf.compat.as_bytes("stats")
custom_op.parameter_map["dump_layer"].s = tf.compat.as_bytes("nodename1 nodename2 nodename3")
config.graph_options.rewrite_options.remapping = RewriterConfig.OFF

with tf.Session(config=config) as sess:
  print(sess.run(cost))

TensorFlow模型训练过程中可能存在算子溢出的情况，此时若直接进行精度比对操作则会造成比对结果不准确。参见《TensorFlow 1.15网络模型迁移和训练指南》中的“更多特性 > 溢出数据采集”章节可配置开启dump溢出数据。

表1 参数详细说明
参数名	描述
enable_dump	是否开启dump功能。取值为： True：开启dump功能，从dump_path读取dump文件保存路径。 False：关闭dump功能。默认值。
dump_path	dump文件保存路径。enable_dump为True时，该参数必须配置。该参数指定的目录需要在启动训练的环境上（容器或Host侧）提前创建且确保安装时配置的运行用户具有读写权限，支持配置绝对路径或相对路径（相对执行命令行时的当前路径）。
dump_step	指定采集哪些迭代的dump数据。默认值：None，表示所有迭代都会产生dump数据。多个迭代用“\|”分割，例如：0\|5\|10；也可以用"-"指定迭代范围，例如：0\|3-5\|10。
dump_mode	dump模式，用于指定dump算子输入还是输出数据。取值为： input：仅dump算子输入数据。 output：仅dump算子输出数据。默认值。 all：dump算子输入和输出数据。
dump_data	指定算子dump内容类型，取值为： tensor：dump算子数据。默认值。 stats：dump算子统计数据，结果文件为csv格式。大规模训练场景下，通常dump数据量太大并且耗时长，可以先dump所有算子的统计数据，根据统计数据识别可能异常的算子，然后再指定dump异常算子的input或output数据。
dump_layer	指定需要dump的算子。取值为算子名，多个算子名之间使用空格分隔。若不配置此字段，默认dump全部算子。

获取dump数据文件和计算图文件

执行训练/在线推理脚本，生成dump数据文件和计算图文件。

计算图文件：以“ge”开头的文件，是设置“DUMP_GE_GRAPH=2”生成的计算图文件，存储在训练/在线推理脚本所在目录。
dump数据文件：生成在dump_path指定的目录下，即{dump_path}/{time}/{deviceid}/{model_name}/{model_id}/{data_index}目录下，以{dump_path}配置/home/HwHiAiUser/output为例，例如存放在“/home/HwHiAiUser/output/20200808163566/0/ge_default_20200808163719_121/11/0”目录下。

表2 dump数据文件路径格式说明
路径key	说明	备注
dump_path	dump数据存放路径（如果设置的是相对路径，则为拼接后的全路径）。	-
time	dump数据文件落盘的时间。	格式为：YYYYMMDDHHMMSS
deviceid	DeviceID。	-
model_name	子图名称。	model_name层可能存在多个文件夹，dump数据取计算图名称对应目录下的数据。如果model_name出现了“.”、“/”、“\”以及空格时，转换为下划线表示。
model_id	子图ID号。	--
data_index	迭代数，用于保存对应迭代的dump数据。	如果指定了dump_step，则data_index和dump_step一致；如果不指定dump_step，则data_index序号从0开始计数，每dump一个迭代的数据，序号递增1。

每次迭代都会产生dump数据，在训练数据集较大的情况下，每次迭代的dump数据量随之增大，建议控制迭代次数，一般仅执行一次迭代。
多卡环境下，因训练脚本中多device进程调起时间有差异会导致落盘时产生多个时间戳目录。
在docker内执行时，生成的数据保存在docker里。

选取计算图文件。

执行训练脚本完成后会在训练脚本当前目录生成GE图文件，图文件可能会有多个。一般情况下，选取计算图文件方法：将TensorFlow模型保存为pb文件，然后查看该模型，选取其中一个计算类算子的名字作为关键字，找包含该关键字的计算图文件。计算图名称取计算图文件graph下的name字段值。
- 方法一：在所有以“_Build.txt”为结尾的dump图文件中，查找“Iterator”关键词。记录查找出的计算图文件名称，用于后续精度比对。
```

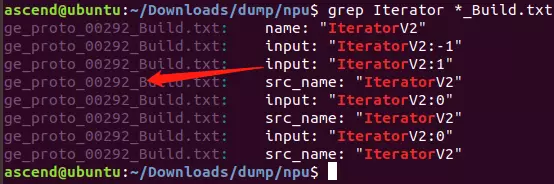

grep Iterator *_Build.txt
```
  如上图所示，“ge_proto_00292_Build.txt”即为需要的计算图文件。
- 方法二：将TensorFlow模型保存为pb文件，然后查看该模型，选取其中一个计算类算子的名字作为关键字，查找包含该关键字的计算图文件。计算图名称取计算图文件graph下的name字段值。
选取dump数据文件。
1. 打开步骤2中找到的计算图文件，记录第一个graph中的name字段值。如下示例中，记录“ge_default_20201209083353_71”。
```
graph {
  name: "ge_default_20201209083353_71"
  op {
    name: "atomic_addr_clean0_71"
    type: "AtomicAddrClean"
    attr {
      key: "_fe_imply_type"
      value {
        i: 6
      }
}
```

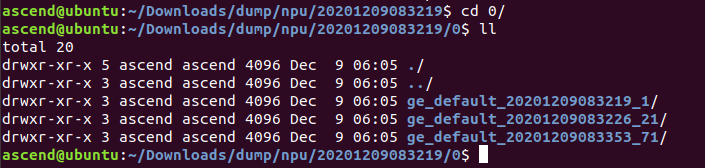

2. 进入以时间戳命名的dump文件存放路径下，我们会看到该目录下存在几个文件夹：
3. 找到前面记录的名称为name值的文件夹，例如ge_default_20201209083353_71，这些文件即为需要的dump数据文件。
  - dump文件命名格式需满足：

    {op_type}.{op_name}.{task_id}.{stream_id}.{timestamp}

    {op_type}.{op_name}.{task_id}.{stream_id}.{timestamp}（Atlas A2 训练系列产品）

    {op_type}.{op_name_lxsliceX}.({stream_id}.){task_id}.{timestamp}.{task_type}.{context_id}.{thread_id}.{device_id}（Atlas A2 训练系列产品）

    {op_type}.{op_name}.({stream_id}.){task_id}.{timestamp}.{task_type}.{context_id}.{thread_id}.{device_id}（Atlas A2 训练系列产品）

    文件命名各字段详细介绍请参见数据格式要求。
  - 如果dump文件名称长度超过了OS文件名称长度限制（一般是255个字符），则会将该dump文件重命名为一串随机数字，映射关系可查看同目录下的mapping.csv。
