描述文件参数说明

单算子描述文件是由OpDesc的数组构成的json文件，本章节详细介绍该文件中各参数的含义。

表1 OpDesc参数说明

属性名

类型

说明

是否必填

compile_flag

INT32

该参数废弃，不建议使用，后续版本将会删除。

编译类型。取值如下：

  • 0：表示进行精确编译。精确编译是指按照用户指定的维度信息、在编译时系统内部不做任何转义直接编译，其中，AI CPU算子不受该标记影响。
  • 1：表示进行模糊编译。模糊编译是指对于支持动态Shape的算子，在编译时系统内部对可变维度做了泛化后再进行编译。如果用户无法获取算子的Shape范围，又想编译一次达到多次执行推理的目的时，可以使用模糊编译特性。

默认值为0。

使用约束：当前仅支持transformer网络模型涉及的算子。

否

op

string

算子类型。

是

name

string

单算子模型文件的名称。

如果不设置name参数，则模型文件名的命名规则默认为：序号_opType_输入的描述(dataType_format_shape)_输出的描述(dataType_format_shape)，例如，0_Add_3_2_3_3_3_2_3_3_3_2_3_3.om。

dataType以及format对应枚举值请从${INSTALL_DIR}/include/graph/types.h文件中查看，枚举值依次递增。其中，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。

否

input_desc

TensorDesc数组

算子输入描述。

是

output_desc

TensorDesc数组

算子输出描述。

是

attr

Attr数组

算子属性。

否
表2 TensorDesc数组参数说明

属性名

类型

说明

dynamic_input

string

可选。动态输入，取值必须和算子信息库中该算子定义的输入name相同。

该参数用于设置算子动态输入的分组与动态输入的个数，例如算子原型定义中某算子的动态输入为：

.DYNAMIC_INPUT(x,...)

.DYNAMIC_INPUT(y,...)

则表示动态输入有两组，分别为x，y。每一组的输入个数，根据dynamic_input的个数确定。具体设置原则可以参见TensorDesc数组中name参数的说明。

  • 如果构造的单算子描述文件中已经设置过name参数，则该参数可选。
  • 如果构造的单算子描述文件中没有name参数，则该参数必填。
  • 如果同时存在dynamic_input和name参数，则以name参数设置的为准。

format

string

必填。Tensor的排布格式，配置为算子原始框架支持的Format。

当前支持的Format格式以及对应的枚举如下：

  • NCHW: 0
  • NHWC: 1
  • ND: 2，表示支持任意格式。
  • NC1HWC0: 3，5维数据格式。其中，C0与微架构强相关，该值等于cube单元的size，例如16；C1是将C维度按照C0切分：C1=C/C0。如果结果不整除，向上取整。

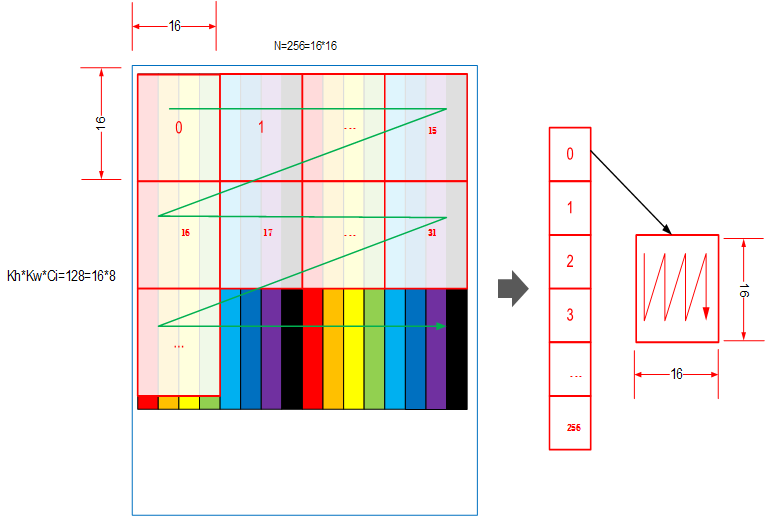

  • FRACTAL_Z: 4，用于定义卷积权重的数据格式，由FT Matrix（FT：Filter，卷积核）变换得到。FRACTAL_Z是送往Cube的最终数据格式，采用“C1HW,N1,N0,C0”的4维数据排布。数据有两层Tiling，如下图所示：

    第一层与Cube的Size相关，数据按照列的方向连续（小n）；第二层与矩阵的Size相关，数据按照行的方向连续（大Z）。

  • FRACTAL_NZ: 29，分形格式，如Feature Map的数据存储，在cube单元计算时，输出矩阵的数据格式为NW1H1H0W0。整个矩阵被分为（H1*W1）个分形，按照column major排布，形状如N字形；每个分形内部有（H0*W0）个元素，按照row major排布，形状如z字形。考虑到数据排布格式，将NW1H1H0W0数据格式称为Nz格式。其中，H0,W0表示一个分形的大小，示意图如下所示：

  • RESERVED: 40，当存在可选输入，且可选输入没有输入数据时，则必须将可选输入的format配置为RESERVED，同时将type配置为UNDEFINED；若可选输入有输入数据时，则按其输入数据的format、type配置即可。

模型转换完毕，上述format在对应om文件名中以对应的枚举呈现，例如若输入为NHWC格式，则展示为1。

origin_format

string

可选。Tensor的原始Format。

不带此字段时，默认Tensor的实现Format与原始Format一致。

name

string

可选。Tensor的名称。算子的输入为动态输入时，需要设置该字段。

该参数用于设置每一组动态输入中，具体输入的名称，每一个输入名称为算子原型中定义的输入名称+编号，编号根据dynamic_input的个数确定，从0开始依次递增。

  • 如果构造的单算子描述文件中已经设置过dynamic_input参数，则该参数可选。
  • 如果构造的单算子描述文件中没有dynamic_input参数，则该参数必填。
  • 如果同时存在dynamic_input和name参数，则以name参数设置的为准。

shape

int数组

必填。Tensor的Shape，例如[1, 224, 224, 3]，实际Shape乘积不能超过int32最大值（2147483647）。

  • 静态Shape场景：

    Shape维度以及取值都为固定值，该场景下不需要再配置shape_range参数。

  • Shape为常量场景：

    如果希望指定算子输入、输出Shape为标量，则该参数需要设置为"[]"形式，比如"shape": []。该场景下不需要再配置shape_range参数。

  • 动态Shape场景，Shape取值有如下场景：
    • Shape维度确定，但是某一维度的取值不确定，则该不确定的维度取值设置为“-1”，例如[16,-1,20,-1]，该场景下还需要与shape_range参数配合使用，用于给出“-1”维度的取值范围。例如：
              "shape": [-1,16],
        "shape_range": [[0,32]],
    • Shape维度也不确定，该场景下Shape取值为“-2”，例如"shape": [-2]，该场景下不需要配置shape_range参数（当前版本暂不支持）。

origin_shape

string

可选。Tensor的原始Shape。

不带此字段时，默认Tensor的实现Shape与原始Shape一致。

type

string

必填。Tensor的数据格式，支持的type以及对应的枚举如下：

  • bool: 12
  • int8: 2
  • uint8: 4
  • int16: 6
  • uint16: 7
  • int32: 3
  • uint32: 8
  • int64: 9
  • uint64: 10
  • float16/fp16/half: 1
  • float/float32: 0
  • double: 11
  • complex32: 33
  • complex64: 16
  • complex128: 17
  • uint1: 30
  • bfloat16: 27
  • UNDEFINED: 28，当存在可选输入，且可选输入没有输入数据时，则必须将可选输入的type配置为UNDEFINED，同时将format配置为RESERVED；若可选输入有输入数据时，则按其输入数据的format、type配置即可。

模型转换完毕，上述type在对应om文件名中以对应的枚举呈现，例如若输入为int8类型，则展示为2。

shape_range

int[2]数组

可选。Shape为动态时（不包括-2场景），unknow shape的取值范围。

例如，若Shape取值为[16,-1,20,-1]：其中的-1表示unknow shape。

shape_range取值为[1,128],[1,-1]：[1,128]表示从1到128的取值范围，对应Shape参数中第一个-1；[1,-1]表示从1到无穷大的取值范围，对应Shape参数中第二个-1。

is_const

bool

可选，表示输入是否为常量：

  • true：常量。
  • false：非常量。

const_value

list

可选，常量取值。

当前仅支持一维list配置，list中具体配置个数由Shape取值决定。例如，Shape取值为2，则const_value中列表个数为2。

取值类型由type决定，假设type取值为float16，则单算子编译时会自动将const_value中的取值转换为float16格式的取值。
表3 Attr数组参数说明

属性名

类型

说明

name

string

必填。属性名。

type

string

必填。属性值的类型，支持的类型有：

  • bool
  • int
  • float
  • string
  • list_bool
  • list_int
  • list_float
  • list_string
  • list_list_int
  • data_type

value

由type的取值决定

必填。属性值，根据type不同，属性值不同，举例如下：

  • bool: true/false
  • int: 10
  • float: 1.0
  • string:“NCHW”
  • list_bool: [false, true]
  • list_int: [1, 224, 224, 3]
  • list_float: [1.0, 0.0]
  • list_string: ["str1","str2"]
  • list_list_int: [[1, 3, 5, 7], [2, 4, 6, 8]]
  • data_type: "DT_FLOAT"或该枚举值对应的数字，例如0。

    其他取值请参见${INSTALL_DIR}/include/graph/types.h中DataType的枚举值或枚举值对应的数字。其中，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如，若安装的Ascend-cann-toolkit软件包，则安装后文件存储路径为：$HOME/Ascend/ascend-toolkit/latest。
