AI Core指令占比数据timeline信息在msprof*.json文件的AI Core Utilization层级展示，summary信息在ai_core_utilization_*.csv文件汇总。

Atlas 200/300/500 推理产品

Atlas 推理系列产品（Ascend 310P处理器）

Atlas 训练系列产品

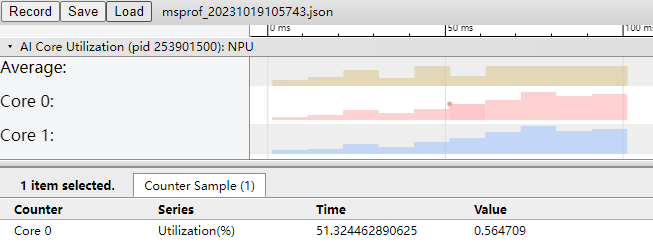

msprof*.json文件内容格式示例如下：

点击放大

关键字段说明如下。

表1 字段说明
字段名	字段含义
Average	均值。
Core <id>	Core ID。
utilization(%)	当前采样周期内，AI Core在执行Task的total cycle（从AI Core开始执行算子的第一条指令开始计数，到最后一条指令执行完成）占比。

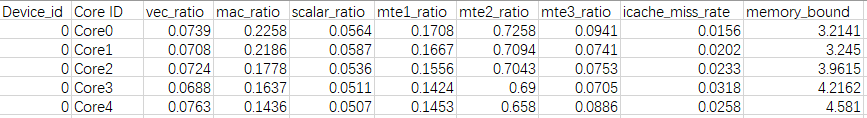

ai_core_utilization_*.csv文件内容格式示例如下。

图1 ai_core_utilization（仅为示例）
点击放大

根据--aic-metrics参数取值不同，文件呈现结果不同。完整字段如下。

表2 字段说明（PipeUtilization）
字段名	字段含义
vec_ratio	vec类型指令（向量类运算指令）的cycle数在total cycle数中的占用比。
mac_ratio	cube类型指令（矩阵类运算指令）的cycle数在total cycle数中的占用比。
scalar_ratio	scalar类型指令（标量类运算指令）的cycle数在total cycle数中的占用比。
mte1_ratio	mte1类型指令（L1->L0A/L0B搬运类指令）的cycle数在total cycle数中的占用比。
mte2_ratio	mte2类型指令（DDR->AICORE搬运类指令）的cycle数在total cycle数中的占用比。
mte3_ratio	mte3类型指令（AICORE->DDR搬运类指令）的cycle数在total cycle数中的占用比。
icache_miss_rate	icache是为instruction预留的L2 Cache，icache_miss_rate数值高代表AI Core读取指令的效率低。
memory_bound	用于识别AICore执行算子计算过程是否存在Memory瓶颈，由mte2_ratio/max(mac_ratio, vec_ratio)计算得出。计算结果小于1，表示没有Memory瓶颈；计算结果大于1 则表示AI Core在执行Task过程中大部分时间都在做内存搬运而不是计算，且数值越大Memory瓶颈越严重。

表3 字段说明（ArithmeticUtilization）
字段名	字段含义
mac_fp16_ratio	cycle数在total cycle数中的占用比。
mac_int8_ratio	cube int8类型指令的cycle数在total cycle数中的占用比。
vec_fp32_ratio	vec fp32类型指令的cycle数在total cycle数中的占用比。
vec_fp16_ratio	vec fp16类型指令的cycle数在total cycle数中的占用比。
vec_int32_ratio	vec int32类型指令的cycle数在total cycle数中的占用比。
vec_misc_ratio	vec misc类型指令的cycle数在total cycle数中的占用比。
cube_fops	cube类型的浮点运算数，即计算量，可用于衡量算法/模型的复杂度，其中fops表示floating point operations，缩写为FLOPs。
vector_fops	vector类型浮点运算数，即计算量，可用于衡量算法/模型的复杂度，其中fops表示floating point operations，缩写为FLOPs。

表6 字段说明（MemoryUB）
字段名	字段含义
ub_read_bw_mte(GB/s)	mte从ub读带宽速率，单位GB/s。仅Atlas 200/300/500 推理产品支持。
ub_write_bw_mte(GB/s)	mte向ub写带宽速率，单位GB/s。仅Atlas 200/300/500 推理产品支持。
ub_read_bw_vector(GB/s)	vector从ub读带宽速率，单位GB/s。
ub_write_bw_vector(GB/s)	vector向ub写带宽速率，单位GB/s。
ub_read_bw_scalar(GB/s)	scalar从ub读带宽速率，单位GB/s。
ub_write_bw_scalar(GB/s)	scalar向ub写带宽速率，单位GB/s。

表7 字段说明（ResourceConflictRatio）
字段名	字段含义
vec_bankgroup_cflt_ratio	vec_bankgroup_stall_cycles类型指令执行cycle数在total cycle数中的占用比。由于vector指令的block stride的值设置不合理，造成bankgroup冲突。
vec_bank_cflt_ratio	vec_bank_stall_cycles类型指令执行cycle数在total cycle数中的占用比。由于vector指令操作数的读写指针地址不合理，造成bank冲突。
vec_resc_cflt_ratio	vec_resc_cflt_ratio类型指令执行cycle数在total cycle数中的占用比。当算子中涉及多个计算单元，应该尽量保证多个单元并发调度。当某个计算单元正在执行计算，但算子逻辑仍然往该单元下发指令，就会造成整体的算力没有得到充分应用。
