PCIe带宽数据

PCIe带宽数据timeline信息在msprof_*.json文件的PCIe层级展示，summary信息在pcie_*.csv文件汇总。

支持的型号

Atlas 推理系列产品（Ascend 310P处理器）

Atlas 训练系列产品

Atlas A2训练系列产品

msprof_*.json文件的PCIe层级数据说明

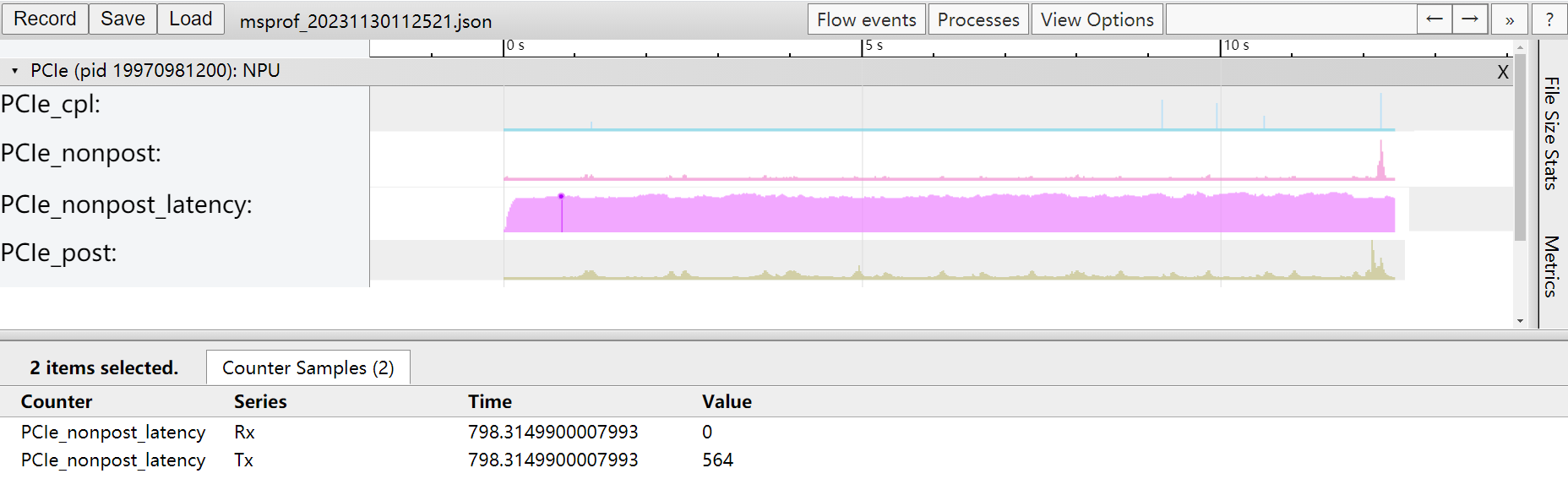

msprof_*.json文件PCIe层级数据如下图所示。

表1 字段说明

字段名

字段含义

PCIe_cpl

接收写请求的完成数据包，单位MB/s。Tx表示发送端，Rx表示接收端。

PCIe_nonpost

PCIe Non-Posted数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。

PCIe_nonpost_latency

PCIe Non-Posted模式下的传输时延，单位MB/s。Tx表示发送端，Rx表示接收端。

PCIe_post

PCIe Posted数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。

pcie_*.csv文件说明

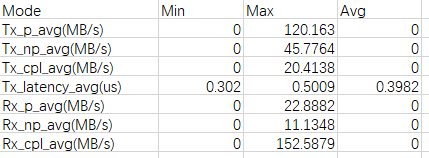

pcie_*.csv文件内容格式示例如下。

表2 字段说明

参数名

参数解释

Mode

模式，包含：

  • Tx_p_avg(MB/s)：发送端PCIe Posted数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。
  • Tx_np_avg(MB/s)：发送端PCIe Non-Posted数据传输带宽，单位MB/s。
  • Tx_cpl_avg(MB/s)：发送端接收写请求的完成数据包，单位MB/s。
  • Tx_latency_avg(MB/s)：发送端PCIe Non-Posted模式下的传输时延，单位MB/s。
  • Rx_p_avg(MB/s)：接收端PCIe Posted数据传输带宽，单位MB/s。
  • Rx_np_avg(MB/s)：接收端PCIe Non-Posted数据传输带宽，单位MB/s。
  • Rx_cpl_avg(MB/s)：接收端接收写请求的完成数据包，单位MB/s。

Min、Max、Avg

最小值、最大值、平均值。
