算子分析

在开发算子代码之前需要分析算子的数学表达式、输入、输出以及计算逻辑的实现，明确需要调用的Ascend C接口。

1. 明确算子的数学表达式及计算逻辑。
   Matmul算子完成矩阵乘操作，其数学表达式如下，形状为[m, k]的矩阵a和形状为[k, n]的矩阵b相乘，得到形状为[m, n]的矩阵c。为了方便，令m=k=n=32。

   c = a * b

   注意需要处理的数据过大时，需要对数据进行切分并分块搬运到A2、B2，分别计算后再进行汇聚。下文的计算逻辑为了展示Split和Aggregate阶段的样例，请您根据实际需要处理的数据大小决定是否需要切分和汇聚。

   计算逻辑如下：

   1. 分别搬运输入数据矩阵a、b至Local Memory A1、B1。
   2. 将a矩阵从A1搬运至A2。将b矩阵切分为part1和part2，形状均为[k, n / 2]，切分后再分块搬运至B2。
   3. a矩阵和b矩阵part1、part2分别做矩阵乘运算，获得矩阵c的part1和part2，形状均为[m, n / 2]。计算结果在CO1存储。
   4. 将矩阵c的part1和part2分别拷贝到CO2进行合并。
   5. 将合并后的输出数据从CO2搬出。

2. 明确输入和输出。
   • Matmul算子有两个输入：a与b，输出为c。
   • 本样例中算子输入支持的数据类型为half（float16），算子输出的数据类型为float32。
   • 矩阵a、b、c的形状均为[32, 32]。
   • 算子输入输出支持的数据格式为：ND。

3. 确定核函数名称和参数。
   • 您可以自定义核函数名称，本样例中核函数命名为matmul_custom。
   • 根据对算子输入输出的分析，确定核函数有3个参数a，b，c；a，b为输入在Global Memory上的内存地址，c为输出在Global Memory上的内存地址。

4. 约束分析。

   由于硬件架构对矩阵乘计算的输入输出有格式约束，需要在算子实现中增加格式转换的流程。

   • 搬运矩阵a、b至A1、B1时，将ND格式的矩阵a、b转换为NZ格式。
   • 从A1搬运矩阵a至A2时，将NZ格式的a矩阵转换为ZZ格式；从B1搬运矩阵b到B2时将NZ格式的b矩阵转换为ZN格式。
   • 将计算结果从CO2搬出时，将NZ格式的c矩阵转换为ND格式。
   • 数据排布格式的相关介绍详见数据排布格式。

5. 确定算子实现所需接口。
   • 实现外部存储和内部存储间的数据搬运，查看Ascend C API参考中的数据搬移接口，具体参考DataCopy。
   • 实现矩阵数据格式转换，查看Ascend C API参考中的数据转换接口，具体参考LoadData。
   • 矩阵计算过程涉及矩阵乘法，查看Ascend C API参考中的矩阵计算接口，具体参考Mmad。
   • 计算中使用到的Tensor数据结构，使用Queue队列进行管理，会使用到EnQue、DeQue等接口。

通过以上分析，得到Ascend C Matmul算子的计算流程图和设计规格如下：

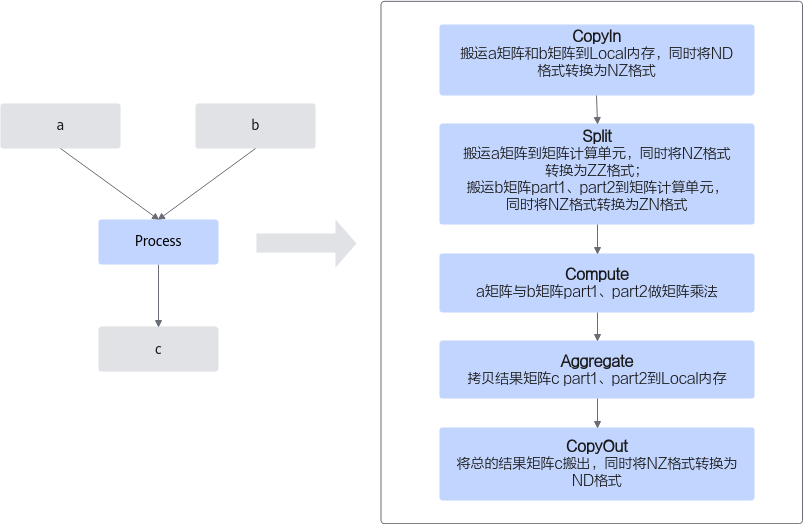

图1 Matmul算子的计算流程图
