基础知识

学习融合算子编程之前，请确保已经掌握矩阵编程相关知识。

融合算子

融合算子是指将多个独立的“小算子”融合起来成为一个“大算子”，多个小算子的功能和大算子的功能等价，大算子的性能优于独立的小算子。可以根据具体算法的实现自由融合Vector、Cube算子以达到性能上的收益。

比如对于LLM大模型中最核心的一个融合算子Flash Attention， 其核心实现如下图。图中的MatMul算子（Cube）、Scale算子（Vector）、Mask算子（Vector）、SoftMax算子（Vector）融合为一个大的算子Flash Attention。

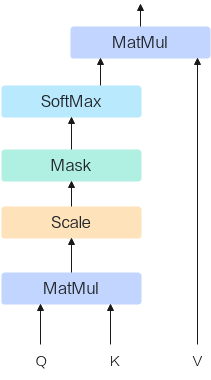

图1 Flash Attention核心实现

融合算子使用场景和优势

当对算子的性能要求较高时，可以通过融合算子编程的方式，将矢量算子和矩阵算子进行融合，通过一个算子kernel函数来承载，由此来获得性能上的收益。下图展示了独立矢量算子和矩阵算子、Mix融合算子的执行耗时对比，由此可以看出为什么开发Mix融合算子会带来性能上的收益。

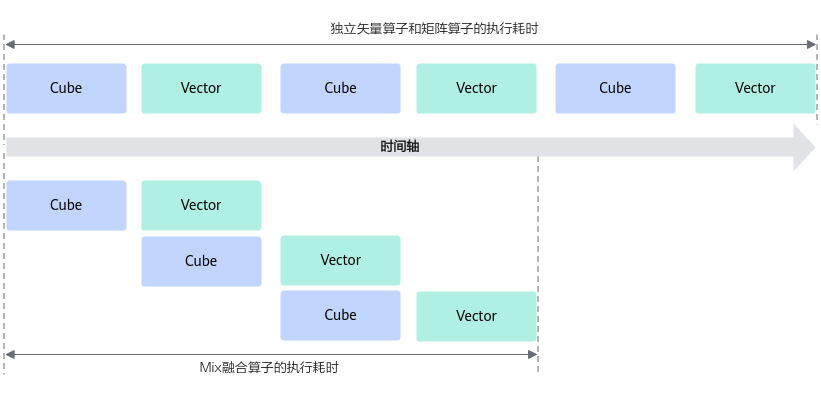

图2 独立矢量算子和矩阵算子、Mix融合算子的执行耗时对比
  • 独立的矢量算子和矩阵算子实现：矩阵计算后的结果需要搬运到Global Memory上，然后由Global Memory搬运到LocalMemory，再进行矢量算子的计算，计算和搬运都是串行执行：另外多个算子的调度执行，会增加算子的调度耗时。
  • 融合算子的实现方法：可以对数据进行切片，再通过流水的设计，使得矢量计算单元和矩阵计算单元实现并行计算；另外相比于不融合的单算子，减少了算子的调度耗时。

除了有效提升算子性能，充分发挥AI处理器的算力，融合算子还有如下优势：

总之，融合算子是一种优化计算的有效手段，可以提高计算效率和内存利用率，优化数据流，简化代码实现。

编程范式

Ascend C提供融合算子的编程范式，方便开发者基于该范式表达融合算子的数据流，快速实现自己的融合算子。

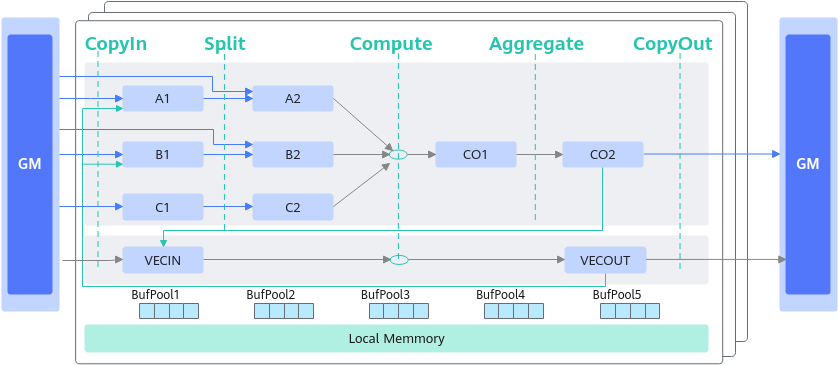

融合算子数据流指融合算子的输入输出在各存储位置间的流向。以一个典型的Cube和Vector融合算子为例，逻辑位置间的数据流向如下图所示：

基于Matmul高阶API的融合算子编程范式，对上述数据流简化表达如下：
图3 融合算子编程范式
  1. 初始化一个MatMul对象，将输入数据从Global Memory搬运到Cube核上。
  2. 进行MatMul内部的计算。
  3. 将MatMul的计算结果搬运到Vector核上。
  4. 进行Vector矢量计算。
  5. 将输出结果搬运到Global Memory上。

整个过程的示例代码如下（伪代码）：

template<typename aType, typename bType, typename cType, typename biasType>
__aicore__ inline void MatmulLeakyKernel<aType, bType, cType, biasType>::Process()
{
    // 步骤1：初始化一个MatMul对象，将输入数据从Global Memory搬运到Cube核上。
    uint32_t computeRound = 0;
    REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), matmulObj);
    matmulObj.Init(&tiling);
    matmulObj.SetTensorA(aGlobal);
    matmulObj.SetTensorB(bGlobal);
    matmulObj.SetBias(biasGlobal);

    while (matmulObj.template Iterate<true>()) { // 步骤2：进行MatMul内部的计算。
        // 步骤3：将MatMul的计算结果搬运到Vector核上。
        reluOutLocal = reluOutQueue_.AllocTensor<cType>();
        matmulObj.template GetTensorC<true>(reluOutLocal, false, true);
       // 步骤4：进行Vector矢量计算。
        AscendC::LeakyRelu(reluOutLocal, reluOutLocal, (cType)alpha, tiling.baseM * tiling.baseN);
        reluOutQueue_.EnQue(reluOutLocal);
        // 步骤5：将输出结果搬运到Global Memory上
        reluOutQueue_.DeQue<cType>();
        ...
        AscendC::DataCopy(cGlobal[startOffset], reluOutLocal, copyParam);
        reluOutQueue_.FreeTensor(reluOutLocal);

        computeRound++;
    }
    matmulObj.End();
}
