并行策略简介

在大模型训练中,由于数据量和模型复杂度的增加,单个计算节点的计算能力难以满足训练的需求。为了提高训练效率和加速训练过程,通常采用并行策略来将计算任务分配给多个计算节点进行计算。

并行策略通常分为DP(Data Parallelism,数据并行)、TP(Tensor Parallelism,张量并行)、PP(Pipeline Parallelism,流水线并行)、SP(Sequence Parallelism,序列并行)等多种并行模式。在实际应用中,通常会同时使用多种并行的混合并行策略,以及多种优化手段,例如使用ZeRO优化器、重计算等方式,以减少模型对内存的使用,提高训练的效率和加速训练的过程。因此并行策略设计与模型的效率息息相关,在模型调优之前先确定一组或多组较优的并行策略,是至关重要的。

数据并行(DP)

数据并行将训练数据划分为多个批次,并将每个批次分配给不同的设备进行并行处理,每张计算卡都并行处理不同批次的数据,然后将结果合并。在数据并行中,每张计算卡都拥有自己的内存和计算资源,可以独立地处理数据,但由于每张计算卡上存在一份完整的模型权重副本,所以对显存会有更多的要求。换而言之,在每个worker之上复制一份模型,这样每个worker都有一个完整模型的副本。输入数据集是分片的,一个训练的小批量数据将在多个worker之间分割;worker定期汇总它们的梯度,以确保所有worker看到一个一致的权重版本。对于无法放进单个worker的大型模型,人们可以在模型之中较小的分片上使用数据并行。

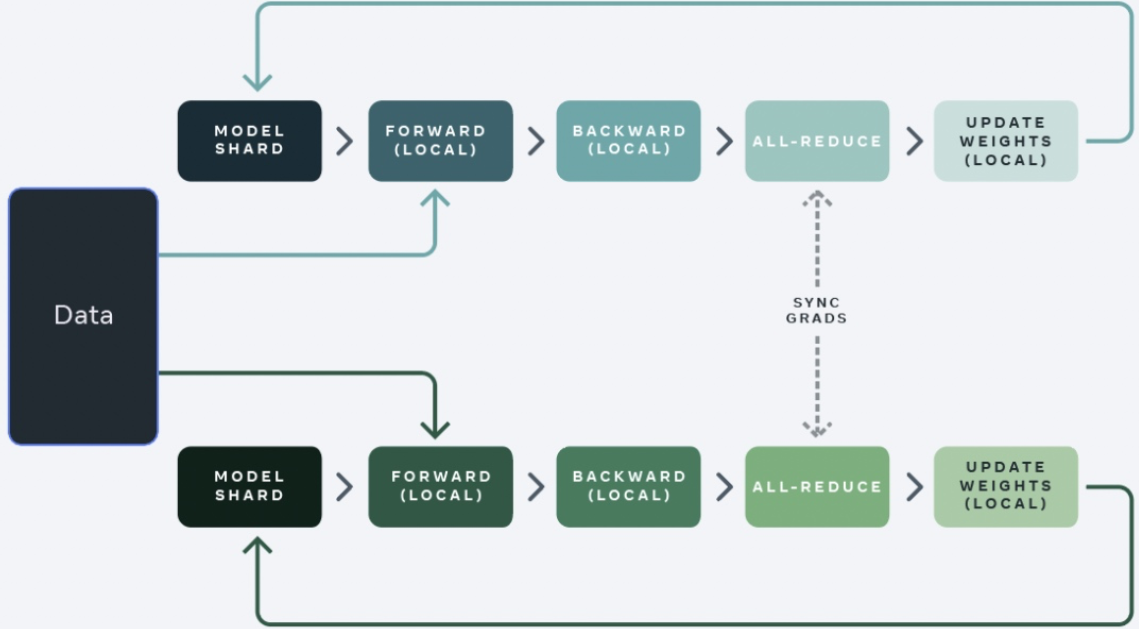

图1 数据并行

张量并行(TP)

张量并行是一种基于张量(Tensor)概念的数据处理和分析方法。张量是一种多维数组,通过对其进行分解和并行计算,实现高效的数据处理。其核心思想是将张量分解为多个小张量,然后对这些小张量进行并行计算。这种方法可以显著减少计算时间和内存占用,提高计算效率。在计算过程中,张量被列切分,然后在不同设备上分配不同的列张量,最后在计算完成后对结果进行拼接。

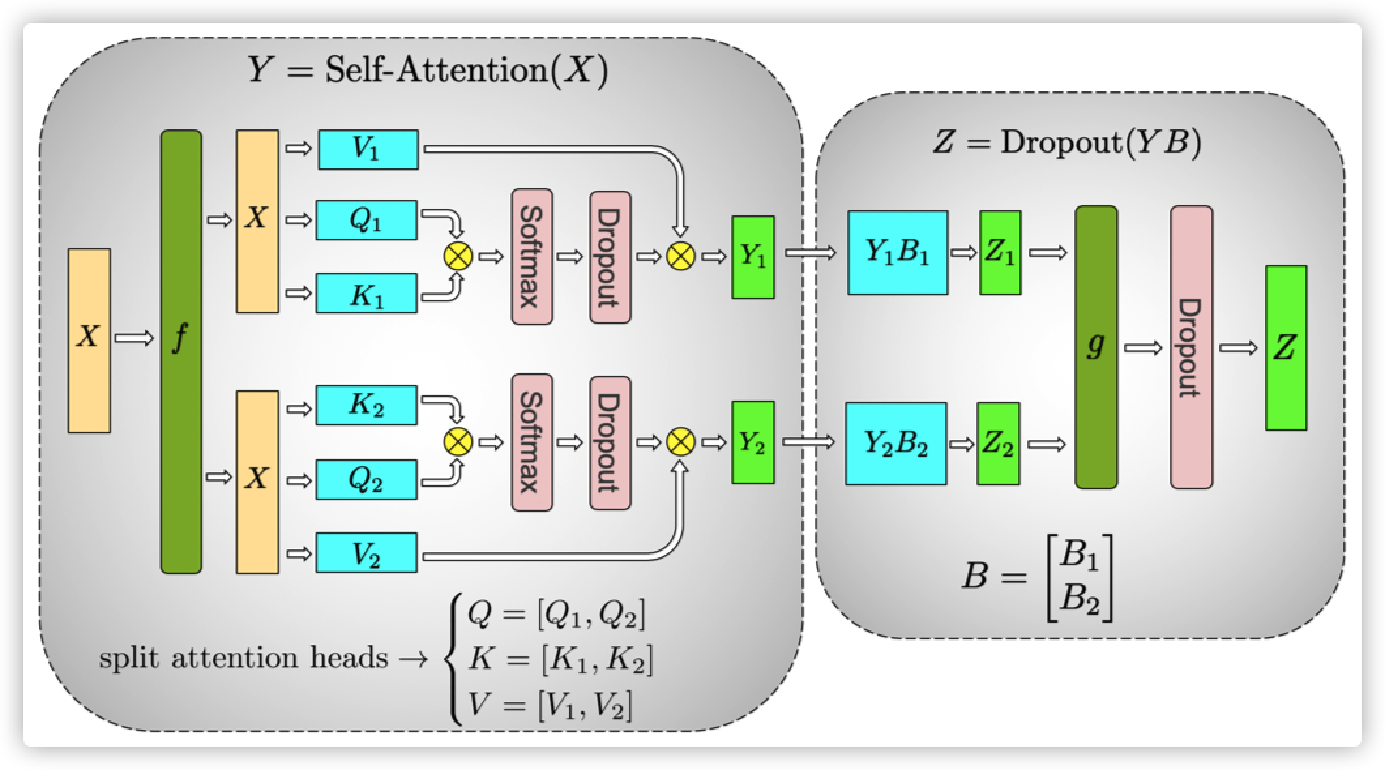

图2中,可以看到,左边输入的X经过f后被拆成两个张量,对于权重的QKV同样拆分,计算得到Y1和Y2,最后合并到图中最右边的Z,最终完成了一次张量并行计算。

图2 Attention模块的张量并行

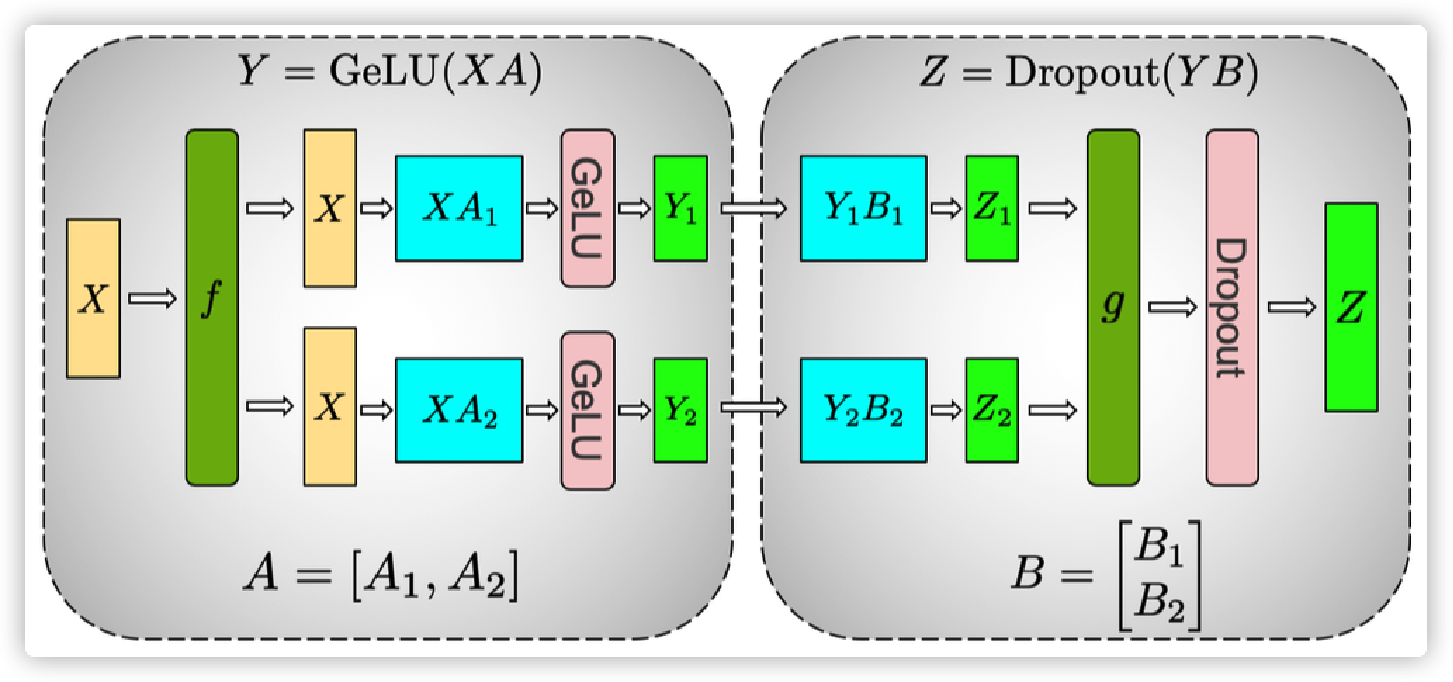

图3 MLP模块的张量并行

序列并行(SP)

序列并行是一种针对输入序列进行列切分的并行计算方式,它可以在张量并行的基础上进一步提高计算效率。在序列并行中,计算过程中的权重会进行行切分,然后同其他张量并行方法一起放置在同一台计算设备上进行计算。完成计算后,会进行加操作,从而得到最终的结果。与其他并行计算方式相比,序列并行并不会增加额外的通信量,因此在开启张量并行的同时建议也同步开启序列并行。此外,序列并行还可以与现有的数据并行、流水线并行一起使用,从而实现更高效的4D并行计算。

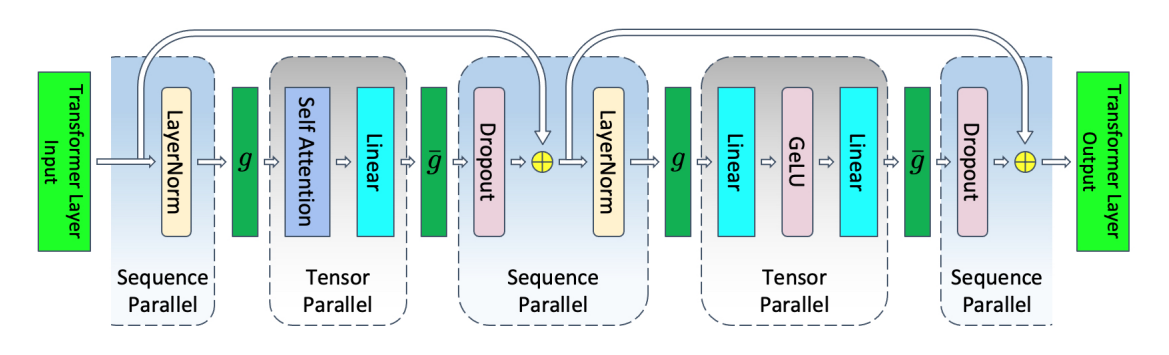

图4 LayerNorm和Dropout序列并行

流水线并行(PP)

流水线并行是将同一个任务分成多个阶段,每个阶段由不同的处理器处理,然后将结果传递给下一个阶段,以实现并行计算。此种并行方式,特别适用于深层模型,可以充分利用多个设备的计算能力,大幅减小模型对内存的依赖,且计算的通信可以重叠,所以对通信需求较低。但流水线之间存在空闲bubble,对训练效率有较大影响。存在以下几种模式:
  • GPipe模式

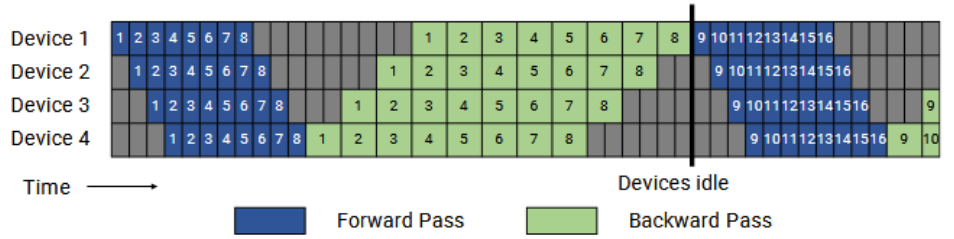

    GPipe模式下,所有微批次(以数字表示)均为前向传播(Forward Pass,蓝色方块),然后为后向传播(Backward Pass,绿色方块)。灰色区域表示流水线气泡。为简单起见,我们假设后向传播的时间是前向传播的两倍。本例中的每个批次由8个微批次组成,每个蓝色或绿色方块中的数字是给相应微批次的唯一标识符(比如,第一批由1-8个微批次组成,第二批由微批次9-16组成等)。该模式一方面空泡比率高,另一方面峰值内存占比高。可以看出,m个micro-batch(每张卡的批次)反向算梯度的过程,都需要之前的前向保存的激活值,所以在m个micro-batch前向结束时,达到内存占用的峰值。

    当然了,可以利用重计算(即Re-Materialization,以释放前向激活值,只保留模型切段的部分激活值和种子信息)来解决GPipe模式下显存占用高的问题,但是重计算本质上是时间换空间的策略,节省空间的同时,会导致计算耗时增加。

    图5 GPipe模式流水线并行
  • PipeDream

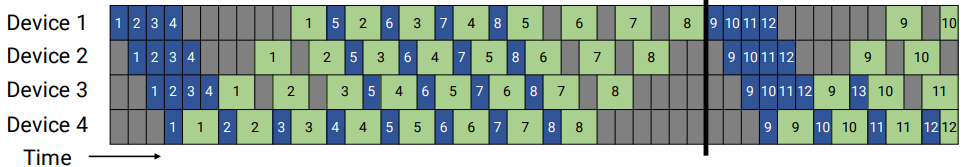

    图6 PipeDream模式流水线并行

    PipeDream的方案如图6所示,把一个迭代分成三个阶段:

    1. 预热前向传播阶段(Warmup forward passes):在这里,除了最后一个stage(阶段,图中的每一个格子代表一个阶段),每个worker会做前向计算,进行不同数目的前向传播,并且向其下游发送激活,一直到最后一个stage被激发。该计划将执行中的(即in-flight)微批次数量(即未完成反向传播且需要保持激活的微批次数量)限制在流水线深度之内,而不是一个批次中的微批次数量。
    2. 稳定1F1B(1 Forward 1 Backward,一次前向,一次反向)阶段(Run 1F1B in steady state):进入稳定状态之后,每个worker都进行1F1B操作。
    3. 冷却反向传播阶段(Cooldown backward passes):此阶段会把执行中的(in-flight)的微批次执行完毕,只是执行反向计算和向反向计算下游发送梯度。

    其相对与GPipe的改进在内存方面,气泡率和GPipe一致,但通过合理安排前向和反向过程的顺序,在step中间的稳定阶段,形成1前向1反向的形式,称为1F1B模式。在这个阶段,每个Device上最少只需要保存1份micro-batch的激活值,最多需要保存p份激活值。从图6可以看到,激活值份数的上限从micro-batch数量m变成了pipeline stage阶段p,这样就可以依据m远大于p的原则有效降低空泡占比。

  • Virtual pipeline模式

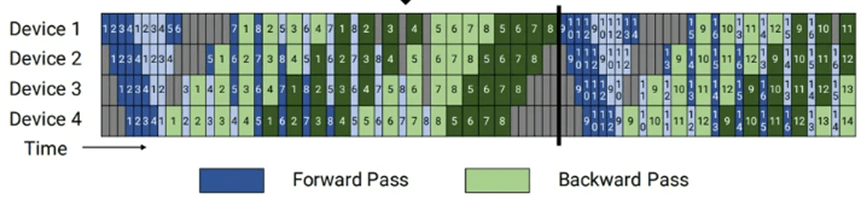

    图7 Virtual pipeline模式流水线并行

    Virtual pipeline如图7所示,假定当前模型网络共16层(编号 0-15),4个Device,前述GPipe模式和PipeDream是分成4个stage, 按编号0-3层放Device1,4-7层放Device2,并以此类推。Virtual pipeline则是按照文中提出virtual_pipeline_stage概念减小切分粒度,以virtual_pipeline_stage=2为例,将0-1层放Device1,2-3层放在Device2,...,6-7层放到Device4,8-9层继续放在Device1,10-11层放在Device2,...,14-15层放在Device4。在steady的时候也是1F1B的形式,叫做1F1B-interleaving。按照这种方式,Device之间的点对点通信次数或通信量变为原来的virtual_pipeline_stage倍,但空泡比率降低了。若定义每个Device上有v个virtual stages,在Device数量不变的情况下,分出更多的pipeline stage,以更多的通信量换取空泡比率降低(气泡率与PipeDream降低到1/v),进而减小了该step的端到端耗时。

ZeRO模式

ZeRO(Zero Redundancy Optimizer,零冗余优化器)模式是一种节省内存的方法,ZeRo模式会带来通信策略的变化。

模型的内存占用主要由优化器状态(optimizer states)、梯度(gradient)和权重(weight)组成。在传统数据并行下,每个设备都会复制一份模型数据,占用了大量显存,而ZeRO优化的主要原理就是将这些数据进行切分,分别存在各个设备上,在需要用到的时候通过集合通信进行同步,不需要了就释放掉相关显存,来减少显存的使用峰值,是一种典型的时间换空间的办法。

总共有ZeRO 1、ZeRO 2、ZeRO 3三个阶段:
  1. ZeRO 1:模型的权重更新,需要优化器状态参与计算,并得出新的权重。在正向和反向传播中,优化器状态并不参与到其中的计算,所以可以将优化器状态进行切分,每个设备都只保存一部分。在正向反向计算完成后,每个设备都只负责更新那一部分的权重,最后再进行集合通信对新的模型权重进行同步。
  2. ZeRO 2:在ZeRO 1的基础上,对梯度信息(gradient)也进行切分,既然我们只有一部分的优化器状态,那么其实我们也只是需要那一部分的梯度信息来更新模型权重。在一个Layer的梯度被计算出来后会通过集合通信来聚合,聚合后的梯度信息只会被需要的设备保存,其他不需要的设备就会释放掉,以节省显存使用。注意,ZeRO 2开始便与流水并行不兼容。
  3. ZeRO 3:在ZeRO 1和ZeRO 2的基础上,对模型权重也进行切分,分配的不同的设备上。只在需要的时候通过集合通讯进行同步,在计算完成后便立即释放。相较于ZeRO 1和ZeRO 2,此优化更加复杂,虽然节省了更多显存,但设备间的通信数据也大幅增加,对模型训练的效率影响也较大。

重计算

重计算是一种以时间换空间的策略。重计算的思路是在正向计算中不再保存(反向计算依赖的)中间结果,而是在反向计算时进行重新计算,从而减少模型训练中的显存需求。

重计算技术允许更大规模的模型和更长的序列进行计算,特别是对于内存受限的环境。然而,重计算也可能增加计算开销,因为需要重新计算一些中间结果。因此,在实际应用中,需要综合考虑显存和计算的平衡,选择适当的重计算策略。
