功能说明

计算maxpooling3d的二阶梯度。

如下所示：

input_d = 4, input_h =4, input_w = 4

stride_d = 2, stride_h = 2, stride_w =2

kernel_d = 2, kernel_h = 2, kernel_w = 2

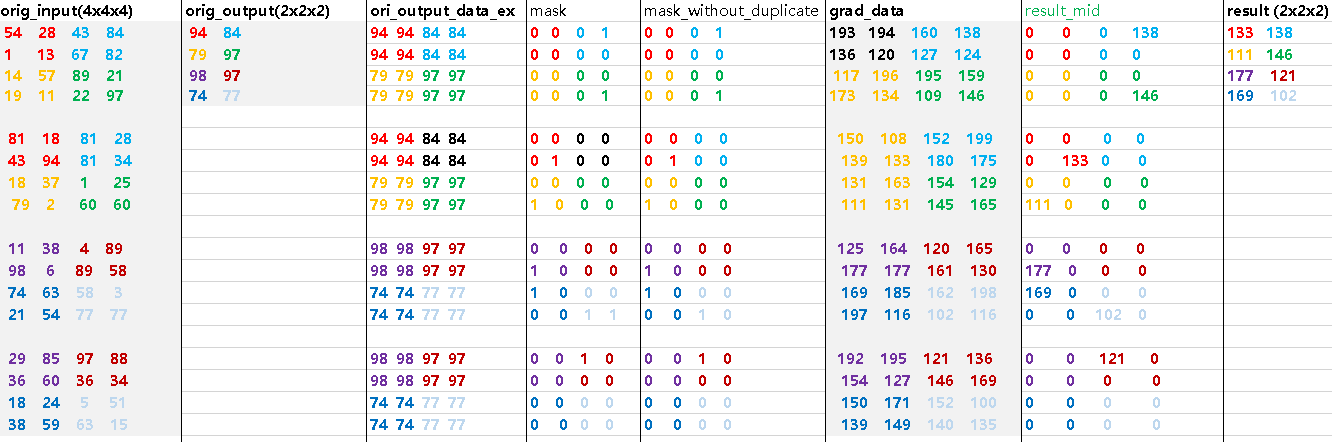

计算如下：

点击放大

input_d：orig_in中的D
input_h：orig_in的H。
input_w：orig_in中的W
kernel_d：ksize的D
kernel_w：ksize的W
kernel_h：ksize的H
stride_d：strides中的D
stride_h：strides中的H
stride_w：strides中的W
pad_top：orig_in的D方向顶上的pad的行数，图示中此值为0
pad_bottom：orig_in的D方向底部的pad的行数，图示中此值为0
pad_front：orig_in的H方向前面的pad的行数，图示中此值为0
pad_back：orig_in的H方向后面的pad的行数，图示中此值为0
pad_left：orig_in的W方向上左边的pad列数，图示中此值为0
pad_right：orig_in的W方向行右边的pad列数，图示中此值为0

您可以在“te/lang/cce/te_compute/pooling3d_max_grad_grad_compute.py”查看接口定义。

约束说明

此接口暂不支持与其他TBE DSL计算接口混合使用。

该接口不支持出口量化功能。

函数原型

te.lang.cce.max_pooling3d_grad_grad(orig_input, orig_output, grad_grad, assist_tensor, ksize, strides, pads=(0, 0, 0, 0, 0, 0), data_format="NDHWC", padding="SAME")

参数说明

orig_input：输入的feature map，tvm.tensor类型。符合6D-NDC1HWC0格式排布的tensor。
orig_output：maxpooling3d的输出结果，tvm.tensor类型。符合6D-NDC1HWC0格式排布的tensor。
grad_grad: 二阶梯度值，tvm.tensor类型。符合6D-NDC1HWC0格式排布的tensor。
assist_tensor: 融合规则自动构造的辅助矩阵，用于消除最大值的重复场景。大小依赖于ksize的大小，例如在ksize为2x2x2时，则其取值为[8,7,6...2,1]。
ksize：输入的滑块大小信息，list、tuple类型。ksize[0]表示输入window的depth，ksize[1]表示输入window的width，ksize[2]输入window的height。
strides：输入的滑块移动步长信息，list、tuple类型。stride[0]表示window在feature map的D方向上移动的步长，stride[1]表示window在feature map的W方向上移动的步长，stride[2]表示window在feature map的H方向上移动的步长。
pads：补pad的数目，list、tuple类型。可选参数，用于兼容Caffe的pooling。pad[0], pad[1], pad[2], pad[3] ，pad[4], pad[5] 分别代表用户输入的在top, bottom, front, back, left, right方向补的pad，默认值为(0,0,0,0,0,0)。当pads中有非0值时，参考SAME模式计算补padding的数据；当pad中的数据为全0时，参考VALID模式。
data_format：数据格式。
padding：padding模式，支持“VALID”、“SAME”，分别代表不补pad、补pad。

返回值

res_tensor：输出tensor，tvm.tensor类型，为符合6D-NDC1HWC0格式排布的tensor。

将tensor_in 的shape信息记为[N, D, C1, H, W, C0=16]，window 的shape信息记为 [F, F]，stride 信息记为 [S, S]，则：

MAX and AVG 的VALID模式与SAME模式下输出tensor的shape信息计算方式分别如下所示：

VALID模式下
- N 和C 维度保持不变。
- Dout, Hout 和 Wout 维度大小为：
  new_depth=new_height=new_width = CEIL(W-F+1/S)
SAME模式下
- N 和C 维度保持不变。
- Dout, Hout 和Wout 维度大小为：
  new_depth=new_height=new_width = CEIL(W/S)

  其中，W为输入size，F为filter的size，S为步长，[]为向上取整符号。

支持的芯片型号

Atlas 200/300/500 推理产品

Atlas 训练系列产品

调用示例

from tbe import tvm
import te.lang.cce
shape_in = (1, 416, 2, 416, 416, 16)
shape_out = (1, 208, 2, 208, 208, 16)
shape_ksize = (3, 3, 3)
input_dtype = "float16"
orig_in = tvm.placeholder(shape_in, name="orig_in", dtype=input_dtype)
orig_out = tvm.placeholder(shape_out, name="orig_out", dtype=input_dtype)
grad_grad = tvm.placeholder(shape_in, name="grad_grad", dtype=input_dtype)
assist_tensor = tvm.placeholder(shape_in, name="assist_tensor", dtype=input_dtype)
res = te.lang.cce.max_pooling3d_grad_grad(orig_in, orig_out, grad_grad, assist_tensor, (3, 3, 3), (2, 2, 2), (0, 0, 0, 0, 0, 0), "NDHWC")
# res.shape = (1, 208, 2, 208, 208, 16)
