概述

iterations_per_loop是针对一次session.run调用，在Device侧执行训练迭代的次数。Device侧会运行iterations_per_loop指定的迭代次数，然后再返回到Host侧，该参数可以减少Host与Device间的交互次数，缩短训练时长。

本节内容介绍通过迁移工具迁移后，如何使能训练迭代下沉。

使用约束

iterations_per_loop默认为1，配置该参数大于1即可使能此特性，使用该特性时需要注意：

要求训练脚本必须使用TF Dataset方式读数据，并且不使用one shot iterator进行预处理初始化。例如使用tf.data.make_initializable_iterator()迭代器。
要求enable_data_pre_proc开关配置为1，此时才会生成在Device侧执行的getnext算子，训练迭代循环下沉才会生效。
要求训练迭代总次数必须为iterations_per_loop的整数倍。
训练迭代循环下沉场景下保存checkpoint数据时，要求save_checkpoints_steps必须大于或等于iterations_per_loop，且是iterations_per_loop的整数倍，否则不会按照save_checkpoints_steps配置的值保存数据。且iterations_per_loop>1时，可能无法按照save_summary_steps和log_step_count_steps配置的值保存信息，请参考Log/Summary实现信息保存。
混合计算模式（mix_compile_mode为True）下，不能开启训练迭代循环下沉，即要求iterations_per_loop必须为1。
在网络调测阶段建议设置iterations_per_loop为1，方便打印每轮迭代的日志信息。网络调通后可以设置iterations_per_loop参数用于缩短训练时长。

Estimator模式修改

检查迁移后的脚本是否存在“init_resource”。

如果存在，则需要参考下面示例进行修改；修改完后，执行下一步。
如果不存在，则直接执行下一步。

if __name__ == '__main__':

  session_config = tf.ConfigProto()
  custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
  custom_op.name = "NpuOptimizer"
  custom_op.parameter_map["enable_data_pre_proc"].b = True # getnext算子下沉是迭代循环下沉的必要条件
  custom_op.parameter_map["iterations_per_loop"].i = 10

  (npu_sess, npu_shutdown) = init_resource(config=session_config)
  tf.app.run()
  shutdown_resource(npu_sess, npu_shutdown)
  close_session(npu_sess)

在脚本中找到“npu_run_config_init”：

session_config = tf.ConfigProto(allow_soft_placement=True)

run_config = tf.estimator.RunConfig(
    train_distribute=distribution_strategy,
    session_config=session_config,
    save_checkpoints_secs=60*60*24)

classifier = tf.estimator.Estimator(
    model_fn=model_function, model_dir=flags_obj.model_dir, config=npu_run_config_init(run_config=run_config))

配置“iterations_per_loop”：

session_config = tf.ConfigProto(allow_soft_placement=True)
custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name = 'NpuOptimizer'
custom_op.parameter_map["enable_data_pre_proc"].b = True # getnext算子下沉是迭代循环下沉的必要条件
custom_op.parameter_map["iterations_per_loop"].i = 10

run_config = tf.estimator.RunConfig(
    train_distribute=distribution_strategy,
    session_config=session_config,
    save_checkpoints_secs=60*60*24)

classifier = tf.estimator.Estimator(
    model_fn=model_function, model_dir=flags_obj.model_dir, config=npu_run_config_init(run_config=run_config))

如果脚本中的运行配置函数，例如RunConfig中没有传入session_config参数，需要自行传入session_config：

session_config = tf.ConfigProto()
custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name = 'NpuOptimizer'
custom_op.parameter_map["enable_data_pre_proc"].b = True # getnext算子下沉是迭代循环下沉的必要条件
custom_op.parameter_map["iterations_per_loop"].i = 10

run_config = tf.estimator.RunConfig(
    train_distribute=distribution_strategy,
    session_config=session_config,
    save_checkpoints_secs=60*60*24)

classifier = tf.estimator.Estimator(
    model_fn=model_function, model_dir=flags_obj.model_dir, config=npu_run_config_init(run_config=run_config))

增加“SetIterationsVarHook”：

train_hooks = hooks_helper.get_train_hooks(
    flags_obj.hooks,
    model_dir=flags_obj.model_dir,
    batch_size=flags_obj.batch_size)
train_hooks.append(SetIterationsVarHook(10))

在train_op中增加“IterationOp”：

train_op = opt.apply_gradients( grad_var_list, global_step = global_step )
train_op = tf.group(train_op, name="IterationOp")   #该name设置到梯度更新返回的op

session.run模式修改

session.run模式下，通过set_iteration_per_loop设置iterations_per_loop参数，并修改session.run调用次数为原调用次数除以iterations_per_loop。

检查迁移后的脚本是否存在“init_resource”。

如果存在，则需要参考下面示例进行修改；修改完后，执行下一步。
如果不存在，则直接执行下一步。

if __name__ == '__main__':

  session_config = tf.ConfigProto()
  custom_op = session_config.graph_options.rewrite_options.custom_optimizers.add()
  custom_op.name = "NpuOptimizer"
  custom_op.parameter_map["enable_data_pre_proc"].b = True # getnext算子下沉是迭代循环下沉的必要条件
  custom_op.parameter_map["iterations_per_loop"].i = 10

  (npu_sess, npu_shutdown) = init_resource(config=session_config)
  tf.app.run()
  shutdown_resource(npu_sess, npu_shutdown)
  close_session(npu_sess)

在脚本中找到“npu_config_proto”，配置iterations_per_loop。

from __future__ import print_function
import input_data
from npu_bridge.npu_init import *

mnist = input_data.read_data_sets("/test/", one_hot=True)

import tensorflow as tf

# 设置模型
# 学习率
learning_rate = 0.01
# 训练迭代次数
training_epochs = 10
# batch大小
batch_size = 100
# 每多少次迭代显示一次损失
display_step = 1

x = tf.placeholder(tf.float32, [None, 784])
y = tf.placeholder(tf.float32, [None, 10])

# 模型参数
W = tf.Variable(tf.zeros([784, 10]))
b = tf.Variable(tf.zeros([10]))

# 建立模型
pred = tf.nn.softmax(tf.matmul(x, W) + b)

# 定义损失函数：交叉熵
cost = tf.reduce_mean(-tf.reduce_sum(y*tf.log(pred), reduction_indices=1))

# 梯度下降
optimizer = tf.train.GradientDescentOptimizer(learning_rate).minimize(cost)

# 初始化所有变量
init = tf.global_variables_initializer()

config = tf.ConfigProto()
custom_op =  config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name =  "NpuOptimizer"
custom_op.parameter_map["mix_compile_mode"].b = False  #关闭混合计算，根据实际情况配置，默认关闭
custom_op.parameter_map["enable_data_pre_proc"].b = True # getnext算子下沉是迭代循环下沉的必要条件
custom_op.parameter_map["iterations_per_loop"].i = 10 #此处设置的值和set_iteration_per_loop设置的iterations_per_loop值保持一致，用于判断是否进行训练迭代下沉
config = npu_config_proto(config_proto=config)

# 训练模型
with tf.Session(config=config) as sess:
    sess.run(init)
    # sess.run模式下设置小循环次数为10
    train_op = util.set_iteration_per_loop(sess, optimizer, 10)

    for epoch in range(training_epochs):
        avg_cost = 0
        total_batch = int(mnist.train.num_examples / batch_size)

        for i in range(total_batch):
            batch_xs, batch_ys = mnist.train.next_batch(batch_size)
            _, c = sess.run([train_op, cost], feed_dict={x: batch_xs, y: batch_ys})

            avg_cost += c / total_batch

由于上述接口中有改图的操作，如果图无法修改（例如冻结了图或者使用tf.train.Supervisor创建session等），则无法使用set_iteration_per_loop接口设置大小循环。此种情况下请使用create_iteration_per_loop_var和load_iteration_per_loop_var接口设置小循环次数，调用示例：

from __future__ import print_function
import input_data
from npu_bridge.npu_init import *

mnist = input_data.read_data_sets("/test/", one_hot=True)

import tensorflow as tf

# 设置模型
# 学习率
learning_rate = 0.01
# 训练迭代次数
training_epochs = 10
# batch大小
batch_size = 100
# 每多少次迭代显示一次损失
display_step = 1

x = tf.placeholder(tf.float32, [None, 784])
y = tf.placeholder(tf.float32, [None, 10])

# 模型参数
W = tf.Variable(tf.zeros([784, 10]))
b = tf.Variable(tf.zeros([10]))

# 建立模型
pred = tf.nn.softmax(tf.matmul(x, W) + b)

# 定义损失函数：交叉熵
cost = tf.reduce_mean(-tf.reduce_sum(y*tf.log(pred), reduction_indices=1))

# 梯度下降
optimizer = tf.train.GradientDescentOptimizer(learning_rate).minimize(cost)

# 初始化所有变量
init = tf.global_variables_initializer()

config = tf.ConfigProto()
custom_op =  config.graph_options.rewrite_options.custom_optimizers.add()
custom_op.name =  "NpuOptimizer"
custom_op.parameter_map["mix_compile_mode"].b = False  #关闭混合计算，根据实际情况配置，默认关闭
custom_op.parameter_map["enable_data_pre_proc"].b = True # getnext算子下沉是迭代循环下沉的必要条件
custom_op.parameter_map["iterations_per_loop"].i = 10 #此处设置的值和set_iteration_per_loop设置的iterations_per_loop值保持一致，用于功能校验
config = npu_config_proto(config_proto=config)

# 训练模型
with tf.Session(config=config) as sess:
    sess.run(init)
    # sess.run模式下设置小循环次数为10
    iteration = util.IterationPerLoop()
    train_op = iteration.create_iteration_per_loop_var(optimizer) #修改图
    tf.train.Supervisor(logdir="/home/xxxx",init_op=init)  #冻结图
    iteration.load_iteration_per_loop_var(sess, 10)  #设置小循环次数

    for epoch in range(training_epochs):
        avg_cost = 0
        total_batch = int(mnist.train.num_examples / batch_size)

        for i in range(total_batch):
            batch_xs, batch_ys = mnist.train.next_batch(batch_size)
            _, c = sess.run([train_op, cost], feed_dict={x: batch_xs, y: batch_ys})

            avg_cost += c / total_batch

检查iterations_per_loop生效

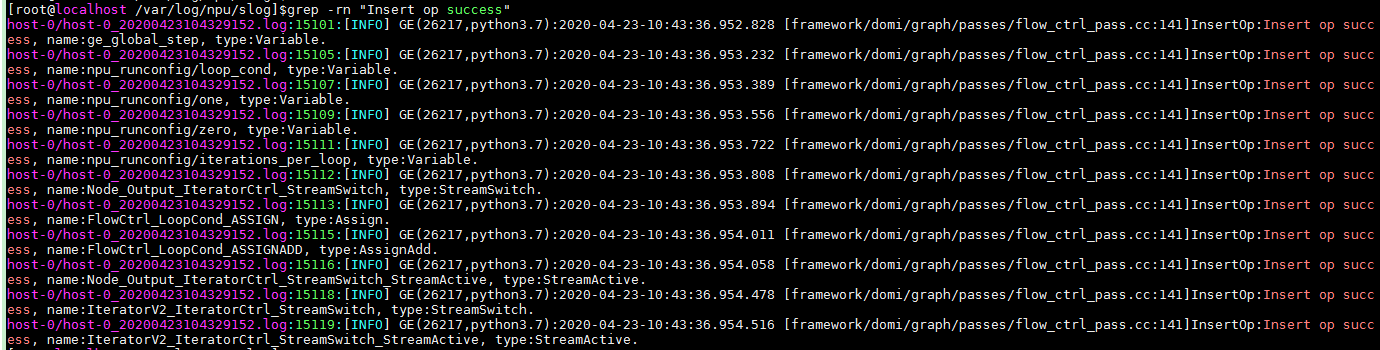

通过Host日志关键字Insert op success检查iterations_per_loop生效，如图1所示。

图1 日志信息（iterations_per_loop大于1）
点击放大

对比iterations_per_loop为默认1时，相关日志信息，如图2所示。

图2 日志信息（iterations_per_loop等于1）
点击放大
