E2E profiling基础用法

获取性能数据文件。
```
with torch_npu.npu.profile(profiler_result_path="./result", use_e2e_profiler=True):

     model_train()
```
- profiler_result_path表示profiling结果保存路径，默认为当前路径。
- use_e2e_profiler表示是否开启E2E profiling功能，默认为False（仅开启CANN profiling功能，采集CANN层面的数据）。
因NPU算子需要编译后才能执行，为保证数据的准确性，建议先运行10个step，在第十个step后再进行E2E prof操作，并且一般只需要profiling1个或者2个step即可。
```
if step ==11:
   with torch_npu.npu.profile(profiler_result_path="./result", use_e2e_profiler=True):

        model_train()
```
解析性能数据。
使用E2E profiling工具获得的结果为原始数据，需要解析查看。
1. 切换至如图1路径，执行脚本，msprof工具路径请根据实际安装路径修改。
```
/usr/local/Ascend/ascend-toolkit/latest/toolkit/tools/profiler/bin/msprof --export=on --output=./
```

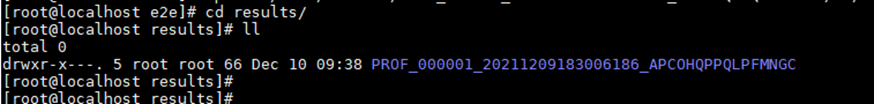

  图1 原始数据路径

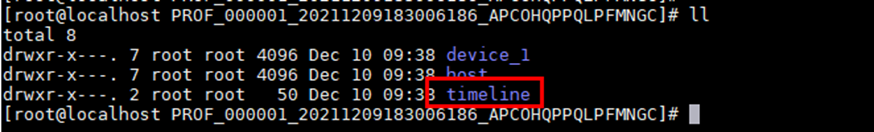

2. 运行完成后，在原始数据路径下生成timeline目录，timeline路径下为解析得到的json格式的性能数据文件。
3. 在Chrome浏览器中输入“chrome://tracing”地址，将json文件拖到空白处打开，通过键盘上的快捷键（w：放大， s：缩小， a：左移， d：右移）进行查看。

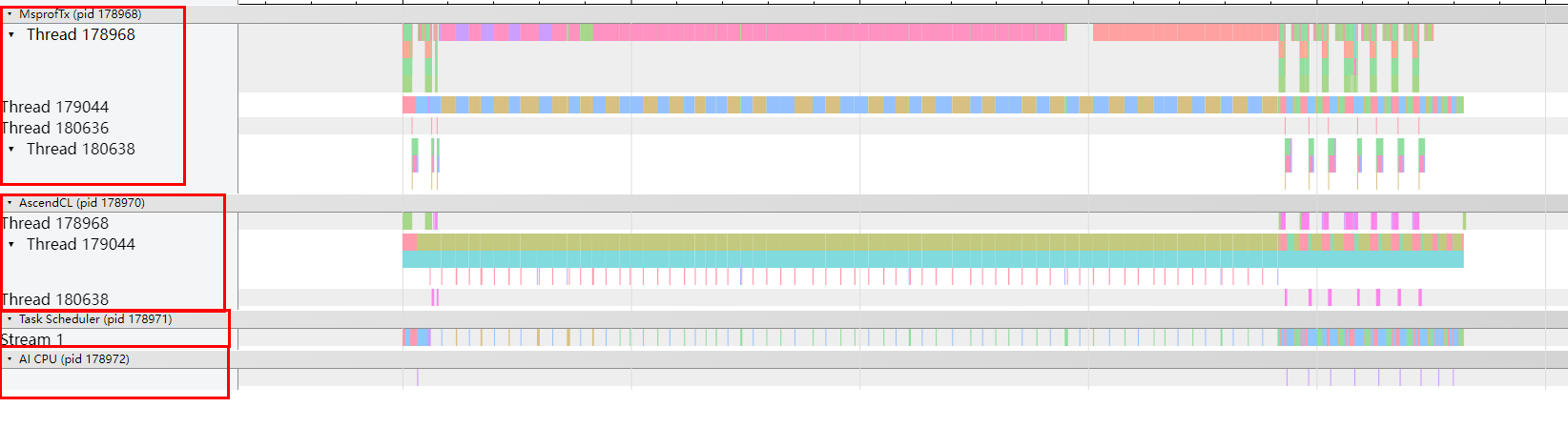

  该示例分为4个层次，由上到下，第一层MsprofTx为PyTorch框架数据，第二层AscendCL为AscendCL层面数据，第三层Task Scheduler为device上数据，第四层为AI CPU上数据。

E2E profiling高级设置

E2E prof工具默认配置获取上述所有层面数据。获取数据过程亦会影响性能，若获取数据过多，会导致性能数据不具备参考价值。因此，E2E prof工具提供了可配置选项，用于精细化控制获取部分层面数据。

with torch_npu.npu.profile(profiler_result_path="./results", use_e2e_profiler=True, \
                        config=torch_npu.npu.profileConfig(ACL_PROF_ACL_API=True, \
                        ACL_PROF_TASK_TIME=True, ACL_PROF_AICORE_METRICS=True, \
                        ACL_PROF_AICPU=True, ACL_PROF_L2CACHE=False, \
                        ACL_PROF_HCCL_TRACE=True, ACL_PROF_TRAINING_TRACE=False, \
                        aiCoreMetricsType=0)):

表1 配置参数说明
参数名称	参数含义	参数说明
ACL_PROF_ACL_API	采集AscendCL接口的性能数据。	默认True
ACL_PROF_TASK_TIME	采集AI CORE算子的执行时间。	默认True
ACL_PROF_AICORE_METRICS	采集AI CORE性能指标数据。	默认为True。当值为True时，aicore_metrics入参处配置的性能指标采集项才有效。
ACL_PROF_AICPU	采集AI CPU任务的开始、结束轨迹数据。	默认为True
ACL_PROF_L2CACHE	采集L2 Cache数据，该数据会导致prof结果膨胀。	默认False
ACL_PROF_HCCL_TRACE	采集HCCL数据。	默认为True
ACL_PROF_TRAINING_TRACE	表示迭代轨迹数据，记录模型正向和反向等步骤。	默认为False
aiCoreMetricsType	见表2。	见表2。

表2 aiCoreMetricsType取值和定义说明表
参数取值	相关参数	参数定义	采集项
0	ACL_AICORE_ARITHMETIC_UTILIZATION	各种计算类指标占比统计。	mac_fp16_ratio、mac_int8_ratio、vec_fp32_ratio、vec_fp16_ratio、vec_int32_ratio、vec_misc_ratio。
1	ACL_AICORE_PIPE_UTILIZATION	计算单元和搬运单元耗时占比。	vec_ratio、mac_ratio、scalar_ratio、mte1_ratio、mte2_ratio、mte3_ratio、icache_miss_rate。
2	ACL_AICORE_MEMORY_BANDWIDTH	外部内存读写类指令占比。	ub_read_bw、ub_write_bw、l1_read_bw、l1_write_bw、l2_read_bw、l2_write_bw、main_mem_read_bw、main_mem_write_bw。
3	ACL_AICORE_L0B_AND_WIDTH	内部内存读写类指令占比。	scalar_ld_ratio、scalar_st_ratio、l0a_read_bw、l0a_write_bw、l0b_read_bw、l0b_write_bw、l0c_read_bw、l0c_write_bw。
4	ACL_AICORE_RESOURCE_CONFLICT_RATIO	流水线队列类指令占比。	vec_bankgroup_cflt_ratio、vec_bank_cflt_ratio、vec_resc_cflt_ratio、mte1_iq_full_ratio、mte2_iq_full_ratio、mte3_iq_full_ratio、cube_iq_full_ratio、vec_iq_full_ratio、iq_full_ratio。
0x FF	ACL_AICORE_NONE	不采集。	无
