生成的Profiling数据目录结构如图1所示。

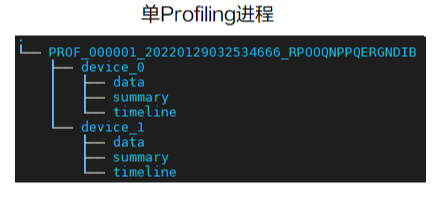

图1 Profiling数据目录结构（仅为示例）

其中，summary文件夹汇总了AI任务运行时的软硬件数据，timeline文件夹汇总了AI任务运行的时序信息，summary和timeline文件夹内各文件如表1所示。

表1 msprof默认配置采集的性能数据文件
文件夹	文件名	说明
timeline	msprof*.json	timeline数据总表。
	acl_*.json	AscendCL接口调用时序。
	ai_stack_time_*.json	昇腾AI软件栈各组件（AscendCL，GE，Runtime，Task Scheduler等）运行时序。
	ge_*.json	GE接口耗时数据。
	step_trace_*.json	迭代轨迹数据，每轮迭代的耗时。
	task_time_*.json	Task Scheduler任务调度时序。
	thread_group_*.json	AscendCL，GE，Runtime组件耗时数据。
summary	acl_*.csv	AscendCL API调用过程。
	acl_statistic_*.csv	AscendCL API数据统计。
	op_summary_*.csv	AI Core和AI CPU算子数据。
	op_statistic _*.csv	AI Core和AI CPU算子调用次数及耗时统计。
	step_trace_*.csv	迭代轨迹数据。
	task_time_*.csv	Task Scheduler任务调度信息。
	ai_stack_time_*.csv	昇腾AI软件栈各组件（AscendCL，GE，Runtime，Task Scheduler等）信息。
	fusion_op_*.csv	模型中算子融合前后信息。
	prof_rule_0.json	调优建议。
注：“*”表示{device_id}_{model_id}_{iter_id}，其中{device_id}表示设备ID，{model_id}表示模型ID，{iter_id}表示某轮迭代的ID。这些字段可以使用数据解析与导出完成数据解析后，使用数据解析与导出中的“查询Profiling数据文件信息查询功能”对结果文件进行查询得出，若查询某些字段显示为N/A（为空）则在导出的结果文件名中不展示。
