Profiling数据通过可执行文件“msprof”进行数据采集。其功能和安装路径如下。

表1 msprof文件介绍
文件名	功能	路径
msprof	运行环境中采集Profiling性能数据。	例如： Ascend EP场景下路径为/home/HwHiAiUser/Ascend/ascend-toolkit/latest/tools/profiler/bin Ascend RC场景下路径为/var

采集Profiling数据前，需确保编译生成的应用工程或算子工程能在运行环境中正常运行。

使用该方式采集Profiling数据前请确保完成环境搭建。

以Ascend-cann-toolkit开发套件包运行用户登录所在环境，根据前提条件配置环境变量后执行命令，命令示例如下：

msprof --application=/home/HwHiAiUser/HIAI_PROJECTS/MyAppname/out/main --output=/home/HwHiAiUser --model-execution=on --runtime-api=on --aicpu=on

使用msprof采集更完整的性能数据请参见性能数据采集（msprof命令行方式）。

非Ascend RC场景下，msprof会自动解析采集到的Profiling数据，并默认导出迭代数最多的模型ID（Model ID）对应的性能数据。

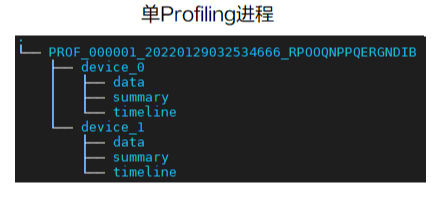

导出生成的Profiling数据目录结构如图1所示。

图1 Profiling数据目录结构（仅为示例）

其中，timeline目录汇总了AI任务运行的时序信息，summary目录汇总了AI任务运行时的软硬件数据，timeline和summary目录内各文件如表2和表3所示。

表2 msprof常用配置采集的性能数据文件（timeline）
文件名	相关参数	说明
msprof*.json	所有可生成数据的参数均会在此文件写入数据。	timeline数据总表。对采集到的timeline性能数据按照迭代粒度进行性能展示。
ai_stack_time_*.json	--model-execution --runtime-api --task-time 以上参数必选其一。	昇腾AI软件栈各组件（AscendCL，GE，Runtime，Task Scheduler等）运行时序。
step_trace_*.json	--task-time	迭代轨迹数据。
task_time_*.json	--task-time	Task Scheduler任务调度时序。
ge_*.json	--task-time --model-execution 以上参数必选其一。	GE接口耗时数据。
runtime_api_*.json	--runtime-api	Runtime接口耗时数据。
注1：“*”表示{device_id}_{model_id}_{iter_id}，其中{device_id}表示设备ID，{model_id}表示模型ID，{iter_id}表示某轮迭代的ID。这些字段可以使用数据解析与导出完成数据解析后，使用数据解析与导出中的“查询Profiling数据文件信息查询功能”对结果文件进行查询得出，若查询某些字段显示为N/A（为空）则在导出的结果文件名中不展示。注2：性能数据详细情况请参见Profiling数据说明。

表3 msprof常用配置采集的性能数据文件（summary）
文件名	相关参数	说明
op_summary_*.csv	--task-time	AI Core和AI CPU算子数据。
op_statistic _*.csv	--task-time	AI Core和AI CPU算子调用次数及耗时统计。
step_trace_*.csv	--task-time	迭代轨迹数据。
task_time_*.csv	--task-time	Task Scheduler任务调度信息。
ai_stack_time_*.csv	--model-execution --runtime-api --task-time 以上参数必选其一。	昇腾AI软件栈各组件（AscendCL，GE，Runtime，Task Scheduler等）信息。
aicpu_*.csv	--aicpu	AI CPU数据。
runtime_api_*.csv	--runtime-api	每个runtime api的调用时长。
注1：“*”表示{device_id}_{model_id}_{iter_id}，其中{device_id}表示设备ID，{model_id}表示模型ID，{iter_id}表示某轮迭代的ID。这些字段可以使用数据解析与导出完成数据解析后，使用数据解析与导出中的“查询Profiling数据文件信息查询功能”对结果文件进行查询得出，若查询某些字段显示为N/A（为空）则在导出的结果文件名中不展示。注2：性能数据详细情况请参见Profiling数据说明。
