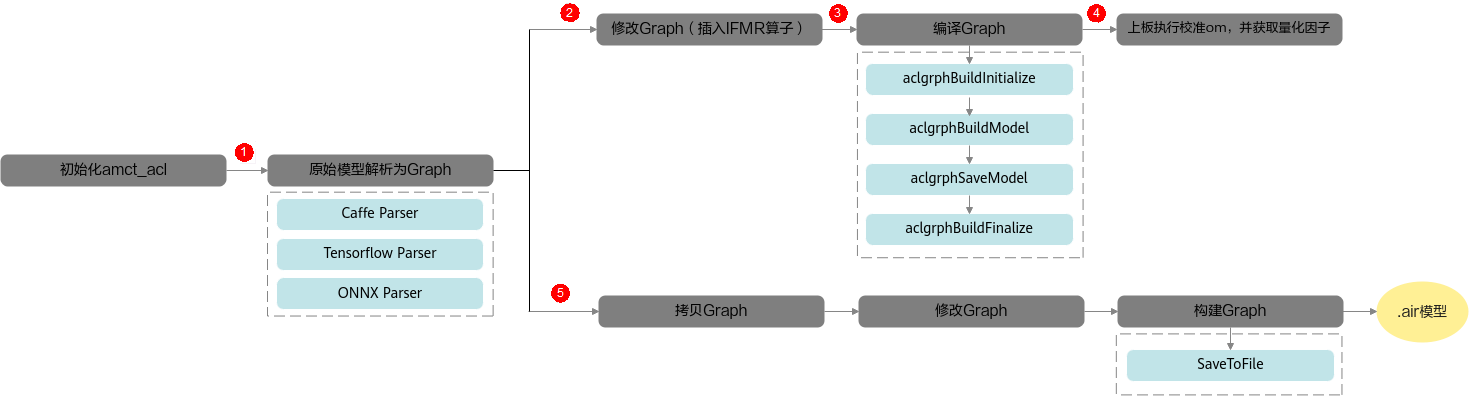

AMCT实现量化流程如图1所示。
灰色部分为AMCT提供或基于Ascend Graph接口实现的功能，蓝色部分为Ascend Graph内部接口实现的部分，Ascend Graph内部接口说明请参见《Ascend Graph开发指南》。主要流程如下：
- 初始化AMCTamct_acl。
- AMCT调用框架Parser功能，将主流的模型格式转换成CANN模型格式。
- 修改Graph，在可量化算子前后插入量化反量化算子。
- 编译Graph，生成校准om模型，并将生成的校准om模型借助带NPU设备的环境进行上板推理，获取量化因子。
- 执行3时，同步将Graph复制一份，进行修改，然后借助带NPU设备的训练环境保存为.air格式模型，该模型中同步保存了量化因子。
支持量化的层以及约束
支持量化的层以及约束如下：
框架 |
支持的层类型 |
约束 |
对应Ascend IR定义的层类型 |
|---|---|---|---|
Caffe |
InnerProduct：全连接层 |
transpose属性为false，axis为1 |
FullyConnection |
Convolution：卷积层 |
无。 |
Conv2D |
|
Deconvolution: 反卷积层 |
dilation为1、filter维度为4 |
Deconvolution |
|
Pooling |
mode为1，global_pooling为false，不支持移位N操作 |
Pooling |
|
TensorFlow |
MatMul：全连接层 |
transpose_a为False, transpose_b为False，adjoint_a为False，adjoint_b为False |
MatMulV2 |
Conv2D：卷积层 |
weight的输入来源不含有placeholder等可动态变化的节点，且weight的节点类型只能是const |
Conv2D |
|
DepthwiseConv2dNative：Depthwise卷积层 |
weight的输入来源不含有placeholder等可动态变化的节点，且weight的节点类型只能是const |
DepthwiseConv2D |
|
Conv2DBackpropInput |
dilation为1，weight的输入来源不含有placeholder等可动态变化的节点，且weight的节点类型只能是const。 |
Conv2DBackpropInput |
|
BatchMatMulV2 |
adj_x=False，第二路输入要求为2维const |
BatchMatMulV2 |
|
AvgPool |
不支持移位N操作 |
AvgPool |
|
ONNX |
Conv：卷积层 |
- |
Conv2D |
Gemm：广义矩阵乘 |
transpose_a=false |
MatMulV2 |
|
ConvTranspose：转置卷积 |
dilation为1、filter维度为4 |
Conv2DTranspose |
|
MatMul |
第二路输入要求为2维const |
BatchMatMulV2 |
|
AveragePool |
global_pooling为false，不支持移位N操作 |
AvgPoolV2 |
