接口调用流程

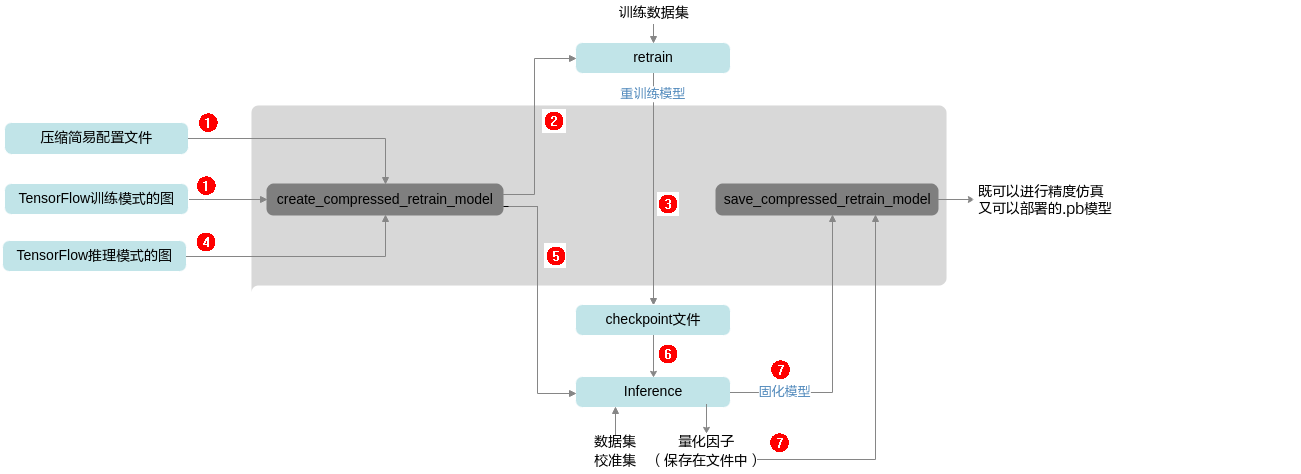

图1 组合压缩接口调用流程
点击放大

蓝色部分为用户实现，灰色部分为用户调用AMCT提供的API实现，用户在TensorFlow原始网络推理的代码中导入库，并在特定的位置调用相应API，即可实现压缩功能。

简要流程如下：

用户构造训练模式的图结构，调用压缩图修改接口create_compressed_retrain_model，根据简易配置文件对训练的图进行压缩前的图结构修改：插入通道稀疏或4选2结构化稀疏（稀疏方式二选一）以及量化感知训练的算子。
训练模型，将训练后的参数保存为checkpoint文件。
用户构建推理模式的图结构，调用压缩图修改接口create_compressed_retrain_model，根据量化配置文件对推理的图进行压缩前的图结构修改，插入通道稀疏或4选2结构化稀疏（稀疏方式二选一）以及量化感知训练的算子。
恢复训练参数，推理量化的输出节点，将量化因子写入record文件，并将推理图固化为pb模型。
调用压缩图保存接口save_compressed_retrain_model，根据稀疏和量化因子记录文件以及固化模型，保存为组合压缩的模型。

调用示例

如下示例标有“由用户补充处理”的步骤，需要用户根据自己的模型和数据集进行补充处理，示例中仅为示例代码。
调用AMCT的部分，函数入参可以根据实际情况进行调整。量化感知训练基于用户的训练过程，请确保已经有基于TensorFlow环境进行训练的脚本，并且训练后的精度正常。

导入AMCT包，设置日志级别。

import amct_tensorflow as amct
amct.set_logging_level(print_level='info', save_level='info')

（可选，由用户补充处理）创建图并读取训练好的参数，在TensorFlow环境下推理，验证环境、推理脚本是否正常。
推荐执行该步骤，以确保原始模型可以完成推理且精度正常；执行该步骤时，可以使用部分测试集，减少运行时间。
```
user_test_evaluate_model(evaluate_model, test_data)
```
（由用户补充处理）创建训练图。
```
train_graph = user_load_train_graph()
```
调用AMCT，执行带稀疏算子和量化参数的训练流程。
1. 修改图，在图中插入稀疏和量化相关的算子。
  调用压缩图修改接口create_compressed_retrain_model，根据简易配置文件与用户原始模型对训练的图进行压缩前的图结构修改，插入通道稀疏或4选2结构化稀疏（稀疏方式二选一）以及量化感知训练的算子，生成用于组合压缩训练的图结构（对应图1中的序号1）。
```
record_file = './tmp/record.txt'
retrain_ops = amct.create_compressed_retrain_model(graph=train_graph,
                                                          config_defination=simple_cfg,
                                                          outputs=user_model_outputs,
			                                  record_file=record_file)
```
2. （由用户补充处理）使用修改后的图，创建反向梯度，在训练集上做训练，训练模型参数与量化因子。
  1. 使用修改后的图，创建反向梯度。该步骤需要在4.a后执行。
    调用自适应学习率优化器（RMSPropOptimizer）建立反向梯度图。
```
    optimizer = tf.compat.v1.train.RMSPropOptimizer(
        ARGS.learning_rate, momentum=ARGS.momentum)
    train_op = optimizer.minimize(loss)
```
  2. 创建会话，进行模型的训练，并将训练后的参数保存为checkpoint文件（对应图1中的序号2，3）。
```
with tf.Session() as sess:
     sess.run(tf.compat.v1.global_variables_initializer())
     sess.run(outputs)
     #将训练后的参数保存为checkpoint文件
     saver_save.save(sess, retrain_ckpt, global_step=0)
```
（由用户补充处理）创建推理图。
```
test_graph = user_load_test_graph()
```
调用AMCT，执行组合压缩流程。
1. 修改推理模式的图。
  用户构建推理模式的图结构（BN的is_training参数为False），调用组合压缩图修改接口create_compressed_retrain_model，根据量化配置文件对推理的图进行压缩前的图结构修改，插入通道稀疏或4选2结构化稀疏（稀疏方式二选一）与量化感知训练的算子，用于后续模型固化与精度推理，同时生成记录稀疏信息和量化因子的record文件（对应图1中的序号4，5）。
2. （由用户补充处理）创建会话，恢复训练参数，推理量化的输出节点（retrain_ops[-1]），将量化因子写入record文件，并将推理图固化为pb模型（对应图1中的序号6，7）。
  说明：推理和恢复的参数要在同一session中，推理执行的是retrain_ops[-1]的输出tensor；推理图固化为pb模型时，包含训练好的参数。
```
variables_to_restore = tf.compat.v1.global_variables()
saver_restore = tf.compat.v1.train.Saver(variables_to_restore)
with tf.Session() as sess:
     sess.run(tf.compat.v1.global_variables_initializer())
     #恢复训练参数
     saver_restore.restore(sess, retrain_ckpt)
     #将量化因子写入record文件，说明：如用户未使能任何量化功能则无需执行此步骤，直接执行下一步
     sess.run(retrain_ops[-1])
     #固化pb模型
     constant_graph = tf.compat.v1.graph_util.convert_variables_to_constants(
          sess, eval_graph.as_graph_def(), [output.name[:-2] for output in outputs])
     with tf.io.gfile.GFile(frozen_quant_eval_pb, 'wb') as f:
          f.write(constant_graph.SerializeToString())
```
3. 保存组合压缩模型。
  根据稀疏和量化因子记录文件以及固化模型，删除插入的稀疏算子，插入AscendQuant、AscendDequant等量化算子，保存组合压缩模型。
```
compressed_model_path = './result/user_model'
amct.save_compressed_retrain_model(pb_model=trained_pb,
                                          outputs=user_model_outputs,
                                          record_file=record_file,
                                          save_path=compressed_model_path)
```
（可选，由用户补充处理）使用组合压缩后的模型user_model_compressed.pb和测试集，在TensorFlow的环境下推理，测试组合压缩后的仿真模型精度。
使用组合压缩后的仿真模型精度与2中的原始精度做对比，可以观察组合压缩对精度的影响。
```
compressed_model = './results/user_model_compressed.pb'
user_do_inference(compressed_model, test_data)
```
