接口原型

对于Vector计算，一般是用Unified Buffer去存放数据，再进行计算，所以整体数据流应该是从Global Memory>Unified Buffer>Global Memory。TIK提供了data_move接口实现Global Memory和Unified Buffer间的数据搬运，函数原型为：

data_move(dst, src, sid, nburst, burst, src_stride, dst_stride, *args, **argv)

在data_move的函数原型中，用户需要着重关注dst、src、nburst、burst、src_stride、dst_stride等6个参数。其中：

dst为目的操作数，也就是数据搬运的目的地址；src为源操作数，也就是数据搬运的起始地址；nburst表示需要执行的搬运次数；burst表示一次搬运的数据片段长度（单位为32Bytes）；src_stride、dst_stride则分别代表源数据与目的数据的数据片段间隔（即前 burst 尾与后 burst 头的间隔）。

data_move支持连续地址与间隔地址两种搬运模式。

图1 data_move的连续/间隔地址搬运模式
点击放大

连续地址搬运

连续地址搬运是Tik算子开发中，最常见的数据搬运方式。

from tbe import tik

# 实例化tik_instance对象
tik_instance = tik.Tik()
# 定义一个在gm域的Tensor
data_input_gm = tik_instance.Tensor("int32", (256,), name="data_input_gm", scope=tik.scope_gm)
# 定义一个在ub域的Tensor
data_input_ub = tik_instance.Tensor("int32", (256,), name="data_input_ub", scope=tik.scope_ubuf)
# 使用data_move操作将输入的Tensor从gm搬到ub
tik_instance.data_move(data_input_ub, data_input_gm, 0, 1, 32, 0, 0)
# 对于ub进行一系列指令操作
.............
# 后续的搬出操作

在上述的案例中，我们首先分别在gm和ub空间开辟了一个256长度的，数据类型为int32的Tensor，然后我们执行从gm搬到ub的操作，数据搬运指令中几个参数的实际含义解释如下：

tik_instance.data_move(data_input_ub, data_input_gm, 0, 1, 32, 0, 0)

第1个参数dst：因为数据从gm搬到ub，所以目的Tensor就是data_input_ub；
第2个参数src：因为数据从gm搬到ub，所以源Tensor就是data_input_gm；
第3个参数sid：一般默认为0；
第4个参数nburst：源数据总大小是256个int32，每个int32大小为4Byte，即256*4=1024Byte，远小于UB大小，所以搬运一次即可，即nburst等于1。
第5个参数burst：连续传输数据片段的长度。一个片段（称之为Block）是32Byte，而源数据大小为1024Byte，所以总共需要1024 ÷ 32 = 32个Block，即连续传输数据的长度为32个片段。
第6个参数src_stride：因为是连续搬运，所以相邻搬运的数据片段前尾后头不需要间隔，填0（实际上仅搬运1次）。
第7个参数dst_stride：因为是连续搬运，所以相邻搬运的数据片段前尾后头不需要间隔，填0（实际上仅搬运1次）。

如下的数据搬运图所示，每个方块表示一个32Byte的Block，其中存放了8个int32，所以相当于是256个int32点对点进行搬运。

点击放大

若输入数据较大，超过了UB的大小限制，此时需要将GM中的数据分多次搬入到UB进行计算，同样分多次搬出到GM。假设UB的可用存储空间为248KB，代码示例如下所示：

from tbe import tik
tik_instance = tik.Tik()
src_gm = tik_instance.Tensor("float16", (126976, 2), name="src_gm", scope=tik.scope_gm)
dst_gm = tik_instance.Tensor("float16", (126976, 2), name="dst_gm", scope=tik.scope_gm)
dst_ub = tik_instance.Tensor("float16", (126976, ), name="dst_ub", scope=tik.scope_ubuf)
with tik_instance.for_range(0, 2) as i:
    # gm数据超过ub最大内存，先搬运一部分到ub进行计算，完成之后再搬回gm，可多次重复
    tik_instance.data_move(dst_ub, src_gm[i*126976], 0, 1, 7936, 0, 0)
    with tik_instance.for_range(0, 3) as j:
        # repeat_times最大为255 一次无法全部计算完，可以分多次计算，此处为节省空间src和dst 为同一个ub
        tik_instance.vec_add(128, dst_ub[j*128*255], dst_ub[j*128*255], dst_ub[j*128*255], 255, 8, 8, 8)
    tik_instance.vec_add(128, dst_ub[3 * 128 * 255], dst_ub[3 * 128 * 255], dst_ub[3 * 128 * 255], 227, 8, 8, 8)
    # 将计算好的数据搬回至gm，再计算另外剩余的数据
    tik_instance.data_move(dst_gm[i*126976], dst_ub, 0, 1, 7936, 0, 0)
tik_instance.BuildCCE(kernel_name="data_move", inputs=[src_gm], outputs=[dst_gm])

本示例中，vec_add的两个源操作数以及目的操作数在UB中都使用相同的Tensor，即地址完全重叠。
TIK的数据搬运以及计算都是按照一维数据进行处理的。

示例解析：

GM中输入数据的大小为496KB（126976*2*2/1024），超出了可用UB的空间大小。所以考虑分两次（496KB/248KB = 2）搬运到UB中，即如下语句：
```
with tik_instance.for_range(0, 2) as i
```
每次搬运的数据大小为248KB，一次即可搬完，所以data_move指令中nburst设置为1即可。由于传输片段的单位是32Byte，即一个Block，所以一次需要传输248*1024/32 = 7936个Block，所以burst设置为7936，如下所示：
```
    tik_instance.data_move(dst_ub, src_gm[i*126976], 0, 1, 7936, 0, 0)
```

由于Vector一次最多可计算256Byte的数据，计算的重复迭代次数最大为255次，所以一次循环计算最多可处理256*255 = 65280 Byte的数据，从而得出一次搬运的数据需要分 248*1024/65280 = 3.89...次循环进行计算。

前3次循环计算按最多数据量（65280Byte）处理，最后一次处理剩余的58112Byte的数据，58112Byte的数据需要重复227次（58112/256 = 227）。

    with tik_instance.for_range(0, 3) as j:
        # 前三次计算，每次计算都处理256*255Byte的数据，即128*255个float16的数据。此处为节省空间src和dst 为同一个ub
        tik_instance.vec_add(128, dst_ub[j*128*255], dst_ub[j*128*255], dst_ub[j*128*255], 255, 8, 8, 8)
    # 最后一次计算，处理剩余数据，剩余数据需要重复227迭代进行计算
    tik_instance.vec_add(128, dst_ub[3 * 128 * 255], dst_ub[3 * 128 * 255], dst_ub[3 * 128 * 255], 227, 8, 8, 8)

最后，将计算好的数据搬出到GM，再执行下一次循环，进行剩余数据的处理即可。

间隔地址搬运

上述表示了连续的数据搬运，其中src_stride和dst_stride都是0，非连续的数据搬运的场景则稍显复杂。

from tbe import tik

tik_instance = tik.Tik()
data_input_gm = tik_instance.Tensor("int32", (256,), name="data_input_gm", scope=tik.scope_gm)
data_input_ub = tik_instance.Tensor("int32", (176,), name="data_input_ub", scope=tik.scope_ubuf)
# 非连续搬运的案例
tik_instance.data_move(data_input_ub, data_input_gm, 0, 4, 4, 4, 2)
.............

第4个参数nburst：传输4段数据片段；
第5个参数burst：每个数据片段都需要连续传输4个Block，相当于一次只传输32个int32；
第6个参数src_stride：相邻搬运的数据片段前尾后头间隔4个Block，相当于间隔32个int32；
第7个参数dst_stride：相邻搬运的数据片段前尾后头间隔2个Block，相当于间隔16个int32；

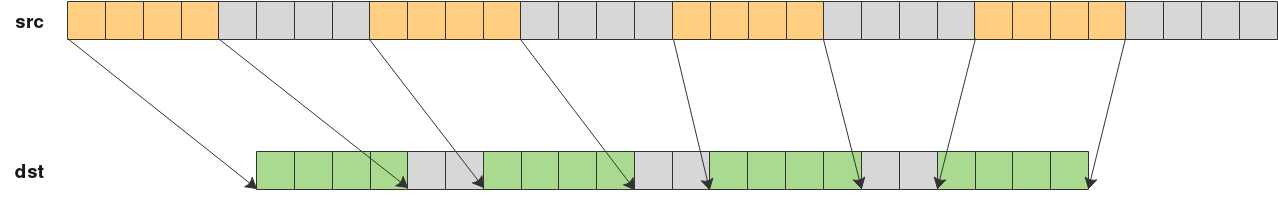

如下的数据搬运图可以直观地表示这样的搬运过程：

点击放大

间隔地址搬运场景比较少见，经常使用的还是连续地址搬运的场景，平常写算子的时候，也不会在burst上直接写数字，而是用：element_size_to_move * DATA_TYPE_SIZE / BLOCK_SIZE_BYTE 去表示：

tik_instance.data_move(data_input_ub, data_input_gm, SID, DEFAULT_NBURST,
                       element_size_to_move * DATA_TYPE_SIZE // BLOCK_SIZE_BYTE,
                       STRIDE_ZERO, STRIDE_ZERO)

其中DEFAULT_NBURST=1，BLOCK_SIZE_BYTE=32，STRIDE_ZERO=0。这样其他用户在阅读TIK算子代码的时候，其中参数的含义会比单纯的数字更加简明易懂。

有偏移的连续地址搬运

在实际的开发过程中也会出现从Tensor某一位置搬运的场景，此时可以有如下的data_move使用方式：

from tbe import tik

tik_instance = tik.Tik()
data_input_gm = tik_instance.Tensor("int32", (256,), name="data_input_gm", scope=tik.scope_gm)
data_input_ub = tik_instance.Tensor("int32", (256,), name="data_input_ub", scope=tik.scope_ubuf)
# 有offset的连续数据搬运
tik_instance.data_move(data_input_ub[8], data_input_gm[16], 0, 1, 30, 0, 0)
.............

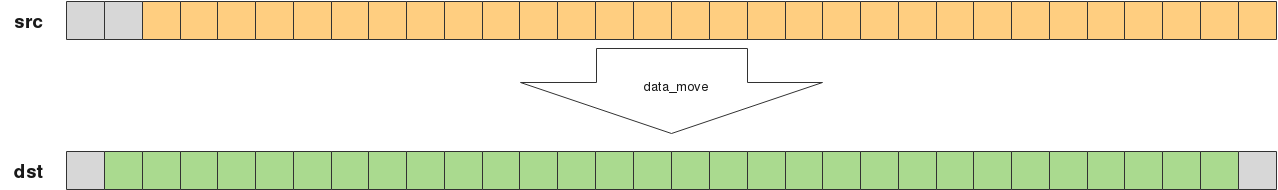

由数据搬运图可见，总共需要搬运30个Block，但是src是从第3个Block开始搬运，即第16个int32开始搬运，然后将30个Block依次搬到dst第2个开始的Block中，即第8个int32开始填入。

点击放大

注意：

由于不同昇腾AI处理器的架构稍有不同，所以对于搬运地址的要求也不同（参考表2），有的需要ub地址32Byte对齐，有的不需要。当ub需要32Byte对齐时，即从ub中读取或者写入的起始地址会根据数据类型的不同，必须是4或者8的倍数，如对于数据类型int32，一个Block记录了8个int32，则ub Tensor起始地址必须是8的倍数，又如int16起始地址必须是16的倍数等等。
所有型号的昇腾AI处理器对于gm都不要求起始地址32Byte对齐。但当输入数据不满足32Byte对齐的场景时，为保证计算结果的准确性，针对尾块数据，可采用数据回退的方式，将数据回退为满足32Byte，然后再搬运UB，计算完成后，再采用相同的方式搬回gm。

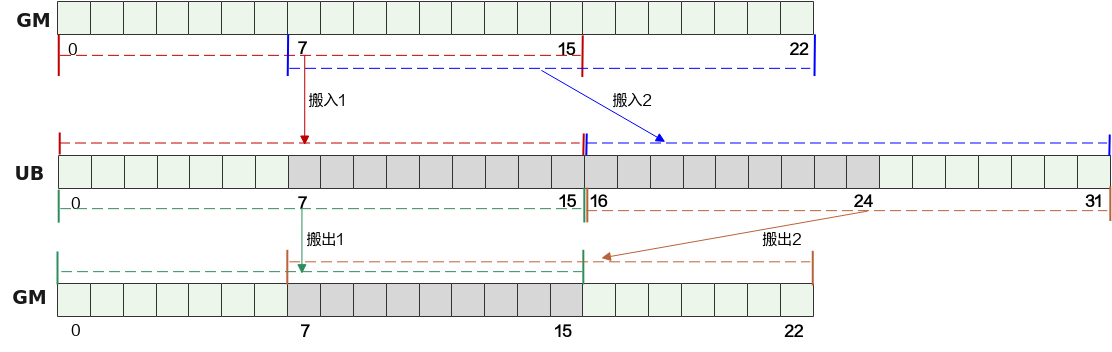

如图2所示，输入数据为23个类型是float16的数据。
数据从GM搬运到UB的场景：
1. 第一次搬运16个float16的数据到UB，即GM[0]~GM[15]搬运到UB[0]~UB[15]。
2. 第二次回退9个数据进行搬运，使得搬运的数据满足32Byte对齐的要求，即GM[7]~GM[22]搬运到UB[16]~UB[31]。
  由此可以看出，GM[7]~GM[15]被重复搬运了两次到UB，即UB[7]~UB[15]与UB[16]~UB[24]的数据相同，如下图中的灰色阴影数据块。
数据从UB搬运到GM的场景：
1. 第一次搬运UB[0]~UB[15]的数据到GM[0]~GM[15]。
2. 第二次搬运UB[16]~UB[31]的数据到GM[7]~GM[22]。
  UB[16]~UB[24]中的数据覆盖了UB[7]~[15]的数据，即GM中灰色阴影数据块。原本这两部分数据就是相同的，所以最终搬出到GM中的数据是正确的。
图2 输入数据不满足32Byte对齐场景
代码示例如下所示：
```
from tbe import tik
tik_instance = tik.Tik()
src_gm = tik_instance.Tensor("float16", (23, ), name="src_gm", scope=tik.scope_gm)
dst_gm = tik_instance.Tensor("float16", (23, ), name="dst_gm", scope=tik.scope_gm)
src_ub = tik_instance.Tensor("float16", (32, ), name="src_ub", scope=tik.scope_ubuf)
dst_ub = tik_instance.Tensor("float16", (32, ), name="dst_ub", scope=tik.scope_ubuf)
tik_instance.vec_dup(32, src_ub, 0, 1, 1)
tik_instance.vec_dup(32, dst_ub, 0, 1, 1)
with tik_instance.for_range(0, 2) as i:
    # 可以进行两次搬运，第一次32Byte对齐搬运，第二次数据前移再按照32Byte对齐方式搬运到ub
    tik_instance.data_move(src_ub[i*16], src_gm[i*(23-16)], 0, 1, 1, 0, 0)
tik_instance.vec_add(32, dst_ub, src_ub, src_ub, 1, 1, 1, 1)
# ub -> gm 采取相同搬运方式，第一次搬运32Byte的数据到gm；第二次将gm进行地址回退，满足32Byte对齐后，存储剩余ub中的数据
with tik_instance.for_range(0, 2) as i:
    tik_instance.data_move(dst_gm[i*(23-16)], dst_ub[i*16], 0, 1, 1, 0, 0)
tik_instance.BuildCCE(kernel_name="data_move", inputs=[src_gm], outputs=[dst_gm])
```

课后练习

请完成一个简单的TIK算子以实现基本的数据搬入搬出功能，要求如下：

在gm和ub中开辟一定大小的Tensor空间，要求空间尽量小，在保证正确的情况下尽量不要开辟无用的空间；
搬入部分：将129个fp16数据从gm搬到ub中，gm中需要从gm[2]地址开始连续读取，到ub中的排布方式是每搬完16个fp16后，再间隔16个fp16进行写入；
搬出部分：将127个int32数据从ub搬到gm中，其中ub要从ub[32]开始搬运，每搬完16个int32后，再间隔32个int32进行搬运，搬到gm中需要连续写入。

注：假设ub的起始地址需要32B对齐。

【参考答案】：

from tbe import tik

tik_instance = tik.Tik()
data_input_gm = tik_instance.Tensor("float16", (146,), name="data_input_gm", scope=tik.scope_gm)
data_input_ub = tik_instance.Tensor("float16", (272,), name="data_input_ub", scope=tik.scope_ubuf)
tik_instance.data_move(data_input_ub, data_input_gm[2], 0, 9, 1, 0, 1)
.............
data_output_gm = tik_instance.Tensor("int32", (128,), name="data_output_gm", scope=tik.scope_gm)
data_output_ub = tik_instance.Tensor("int32", (384,), name="data_output_ub", scope=tik.scope_ubuf)
tik_instance.data_move(data_output_gm, data_output_ub[32], 0, 8, 2, 4, 0)

【解析】：

gm搬运到ub的场景：因为129个fp16，每个Block能搬运16个fp16，所以需要搬运9个Block，因为gm从索引为2的数据开始连续搬运，且没有起始地址对齐的限制，所以gm的大小为9 * 16 + 2 = 146；因为ub是搬16个空16个，最后一个空的16个可以不分配空间，所以ub大小为9 * (16+16) - 16 = 272。每次搬1个Block，burst=1，且总共搬9个Block所以需要搬运9次，nburst=9。src端连续，src_stride=0，dst端前尾后头空16个fp16也就是1个Block，dst_stride=1，所以data_move中的参数分别是9, 1, 0, 1。

ub搬运到gm的场景：因为127个int32，每个Block能搬运8个int32，所以需要搬运16个Block，gm大小直接给成16 * 8 = 128即可；因为ub需要搬16个空32个，然后又从32地址开始搬，所以ub大小为8 * （16+32） - 32 + 32= 384。每次搬16个int32，所以每次搬2个Block，burst=2，且总共搬16个Block所以需要搬8次，nburst=8。src端前尾后头空32个int32也就是4个Block，src_stride=4，dst端连续，dst_stride=0，所以data_move中的参数分别是8, 2, 4, 0。
