使用说明
基于MindStudio进行算子开发的场景下，用户可基于MindStudio进行算子的UT测试，UT（Unit Test：单元测试）是开发人员进行算子代码验证的手段之一，主要目的是：
- 测试算子代码的正确性，验证输入输出结果与设计的一致性。
- UT侧重于保证算子程序能够正常运行，选取的场景组合应能覆盖算子代码的所有分支（一般来说覆盖率要达到100%），从而降低不同场景下算子代码的编译失败率。
当前MindStudio支持进行算子功能实现代码（*.py）以及算子原型定义（*.h，*.cc）的UT测试，详细测试方法可参见《MindStudio 用户指南》中的“算子开发 > UT测试”章节。
命令行方式下，暂不支持进行算子实现的UT测试。
查看算子仿真流水图
- MindStudio已进行算子的UT测试，可获取供解析的dump数据文件，路径如下所示：
- MindStudio配置运行信息时选择的“Simulator_Performance”：TBE算子工程目录/out/model/ca/{op_type}/{op_type}_pre_static_test_{case_name}
- MindStudio配置运行信息时选择的“Simulator_TMModel”：TBE算子工程目录/out/model/tm/{op_type}/{op_type}_pre_static_test_{case_name}
- 使用msopgen工具生成算子仿真流水图文件。
进入msopgen工具所在目录执行如下命令，详细参数说明请参见表1。
cd /usr/local/Ascend/ascend-toolkit/latest/python/site-packages/bin ./msopgen sim -c core0 -d xx/out/model/ca/add/add_pre_static_test_add_auto_case_name_1 -out ./output_data -subc cubecore0
root用户安装toolkit包默认路径为“/usr/local/Ascend”，请根据实际环境进行替换。
表1 参数说明 参数名称
参数描述
是否必选
sim
用于性能仿真相关操作。
是
-c，--core-id
核编号。
配置芯片号，如：core0。
是
-d，--dump-dir
dump数据路径，可配置为绝对路径或者相对路径。
说明：支持MindStudio运行UT测试时配置为“Simulator_Performance”和“Simulator_TMModel”生成的dump数据。
是
-subc，--subcore-id
子核编号。
dump数据文件名带有veccore{id}或cubecore{id}时，需配置此参数指定待解析的dump数据文件。如文件名为core0.veccore0.instr_log.dump，“veccore0”即为subcore id。
说明：仅Atlas A2训练系列产品需配置该参数。
否
-out，--output
生成算子仿真流水图文件的路径，可配置为绝对路径或者相对路径，并且工具执行用户具有可读写权限。
是
- 查看算子仿真流水图。

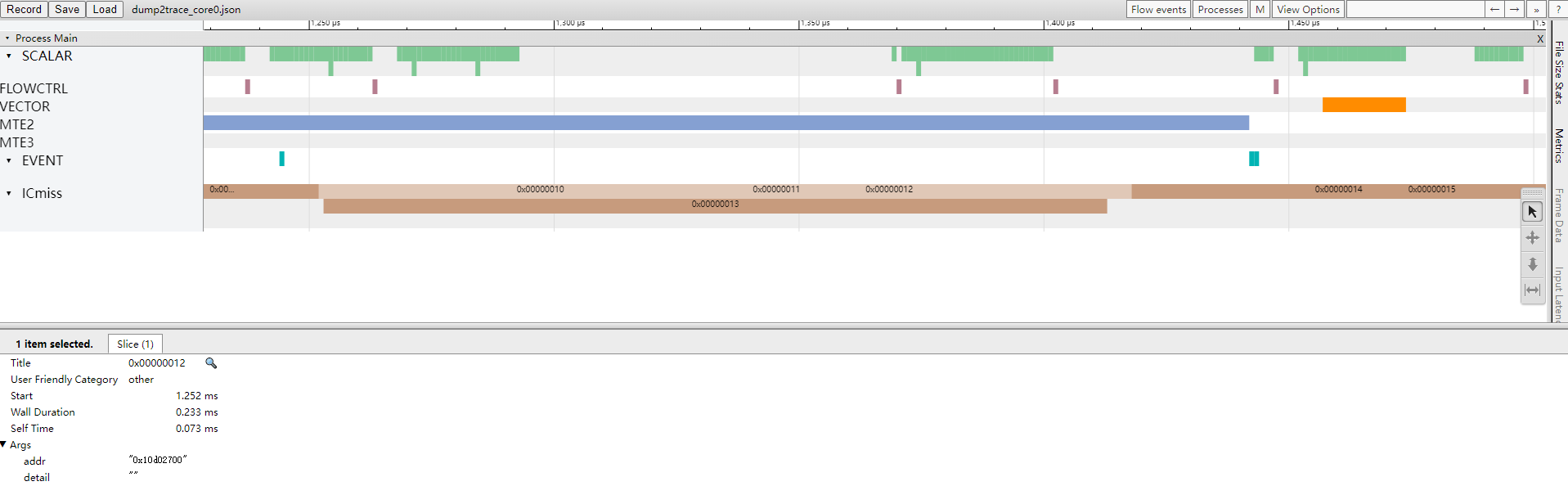

可以在Chrome浏览器中输入“chrome://tracing”地址，将获取到的dump2trace_core0.json文件拖到空白处打开，通过键盘上的快捷键（w：放大，s：缩小，a：左移，d：右移）进行查看，如下图所示，关键字段如表2所示。
图1 dump2trace_core0.json文件
