在大模型训练中，由于数据量和模型复杂度的增加，单个计算节点的计算能力难以满足训练的需求。为了提高训练效率和加速训练过程，通常采用并行策略来将计算任务分配给多个计算节点进行计算。并行策略通常分为数据并行、张量并行、流水并行、序列并行等多种并行模式。在实际应用中，通常会采用同时使用多种并行的混合并行策略，以及多种优化手段，例如使用 ZeRO优化器、重计算等方式，以减少模型对内存的使用，提高训练的效率和加速训练的过程。因此并行策略设计与模型的效率息息相关，在模型调优之前先确定一组或多组较优的并行策略，是至关重要的。

数据并行

数据并行将训练数据划分为多个批次，并将每个批次分配给不同的设备进行并行处理，每张计算卡都并行处理不同批次的数据，然后将结果合并。在数据并行中，每张计算卡都拥有自己的内存和计算资源，可以独立地处理数据，但由于每张计算卡上存在一份完整的模型权重副本，所以对显存会有更多的要求。换而言之，在每个worker之上复制一份模型，这样每个worker都有一个完整模型的副本。输入数据集是分片的，一个训练的小批量数据将在多个worker之间分割；worker定期汇总它们的梯度，以确保所有worker看到一个一致的权重版本。对于无法放进单个worker的大型模型，人们可以在模型之中较小的分片上使用数据并行。

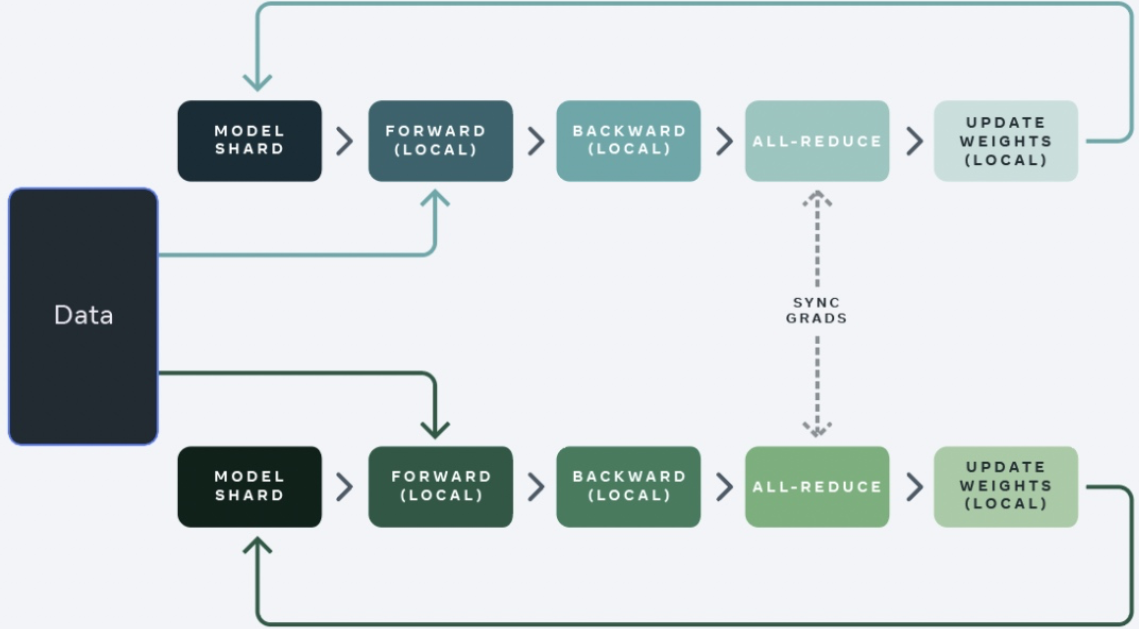

图1 数据并向

张量并行

张量并行是一种基于张量(Tensor)概念的数据处理和分析方法。张量是一种多维数组，通过对其进行分解和并行计算，实现高效的数据处理。其核心思想是将张量分解为多个小张量，然后对这些小张量进行并行计算。这种方法可以显著减少计算时间和内存占用，提高计算效率。在计算过程中，张量被列切分，然后在不同设备上分配不同的列张量，最后在计算完成后对结果进行拼接。

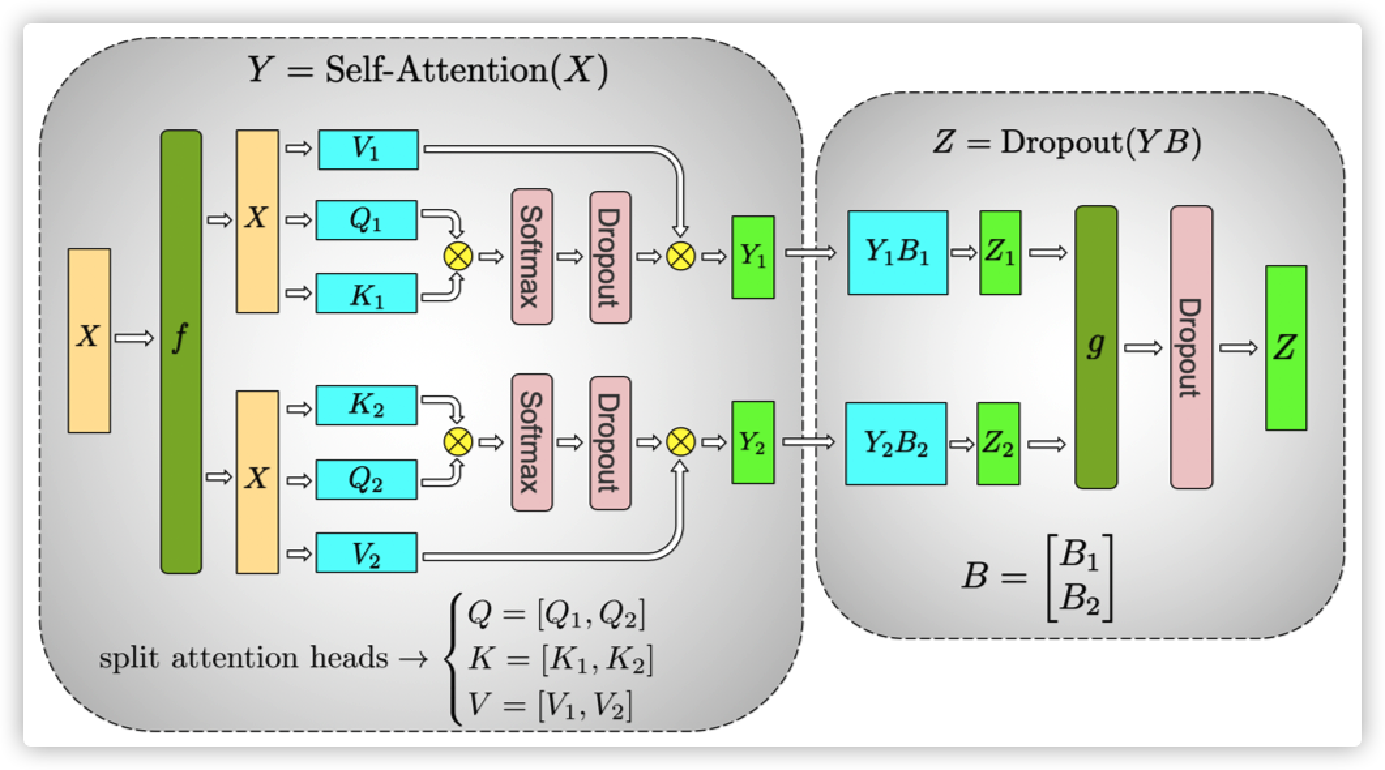

图2 Attention模块的张量并行
点击放大

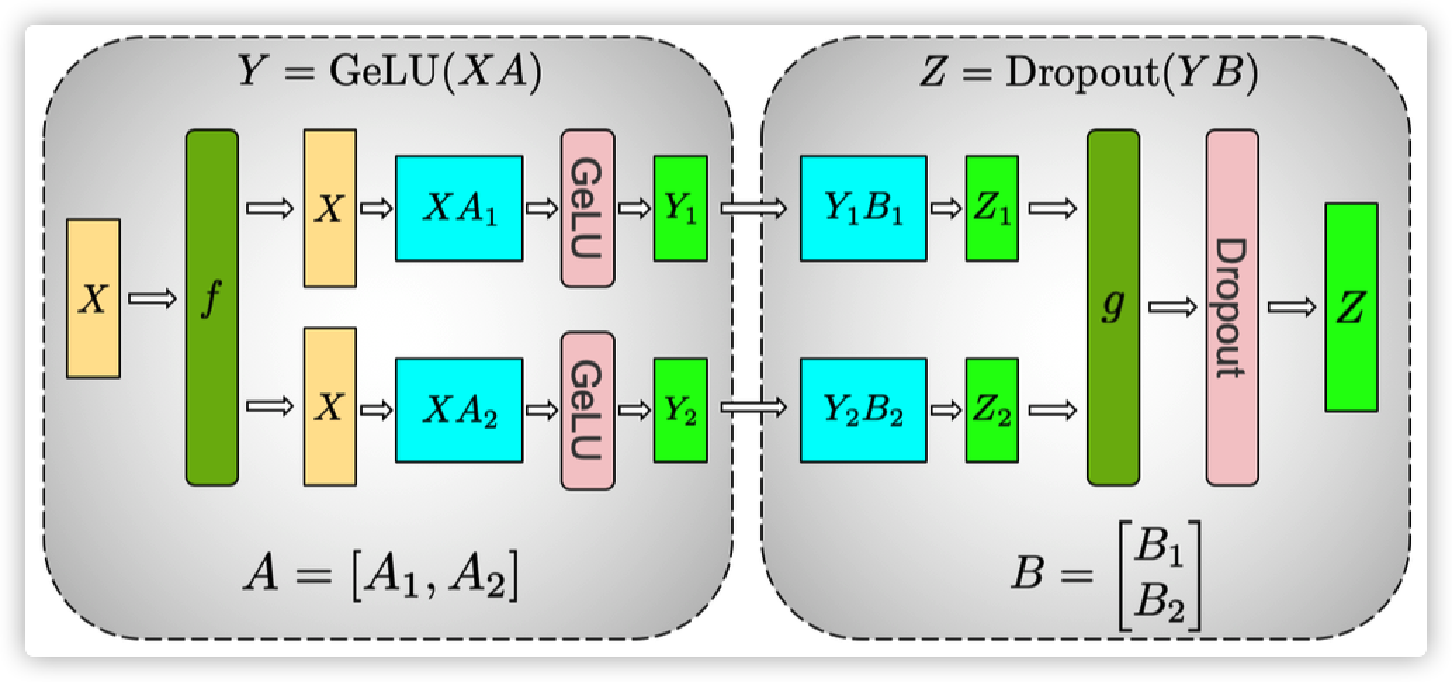

图3 MLP模块的张量并行
点击放大

序列并行

序列并行是一种针对输入序列进行列切分的并行计算方式，它可以在张量并行的基础上进一步提高计算效率。在序列并行中，计算过程中的权重会进行行切分，然后同张量并行一起放置在同一台计算设备上进行计算。完成计算后，会进行加操作，从而得到最终的结果。与其他并行计算方式相比，序列并行并不会增加额外的通信量，因此在开启张量并行的同时建议也同步开启序列并行。此外，序列并行还可以与现有的数据并行、流水线并行一起使用，从而实现更高效的4D并行计算。

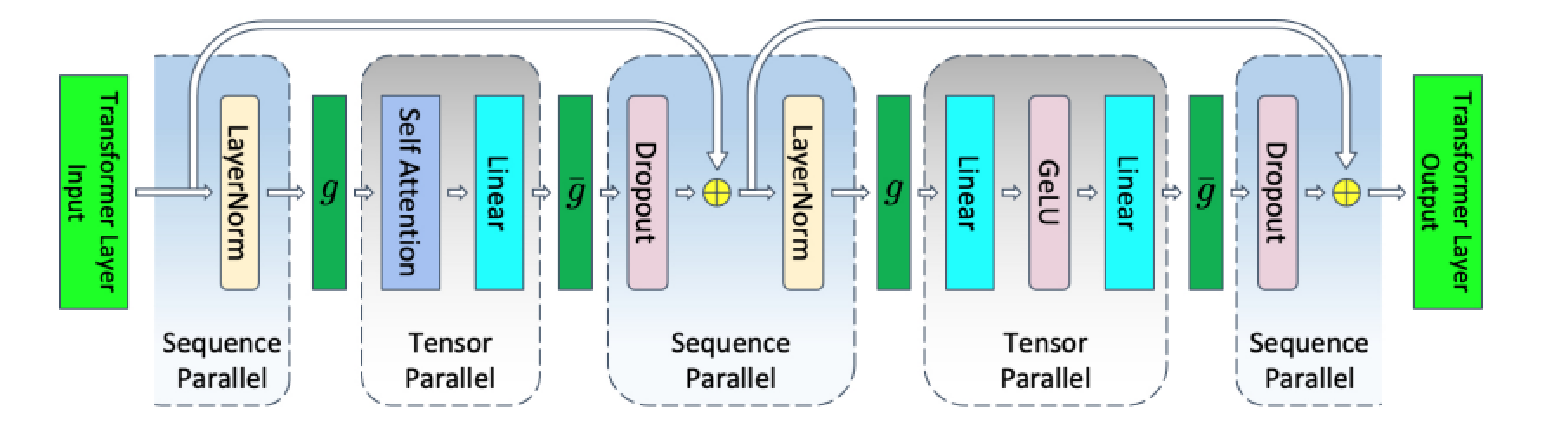

图4 layernorm和dropout序列并行
点击放大

流水线并行

流水线并行是将同一个任务分成多个阶段，每个阶段由不同的处理器处理，然后将结果传递给下一个阶段，以实现并行计算。此种并行方式，特别适用于深层模型，可以充分利用多个设备的计算能力，大幅减小模型对内存的依赖，且计算的通信可以重叠，所以对通信需求较低。但流水线之间存在空闲 bubble，对训练效率有较大影响。存在以下多种模式：

GPipe模式
 GPipe模式下，所有微批次（以数字表示）均为前向传播（蓝色），然后为后向传播（绿色）。灰色区域表示流水线气泡。为简单起见，我们假设前向传播的时间是后向传播的两倍。本例中的每个批次由8个微批次组成，每个蓝色或绿色框中的数字是给相应微批次的唯一标识符（比如，第一批由1−8个微批次组成，第二批由微批次9−16组成等）。该模式一方面空泡比率高，另一方面峰值内存占比高。可以看出，m个micro-batch反向算梯度的过程，都需要之前的前向保存的激活值，所以在m个mini-batch 前向结束时，达到内存占用的峰值。当然了，可以利用重计算(叫Re-Materialization，以释放前向激活值，只保留模型切段的部分激活值和种子信息）来解决G-pipe 的显存占用高的问题，但是重计算本质上是时间换空间的策略，节省空间的同时，会导致计算耗时增加。

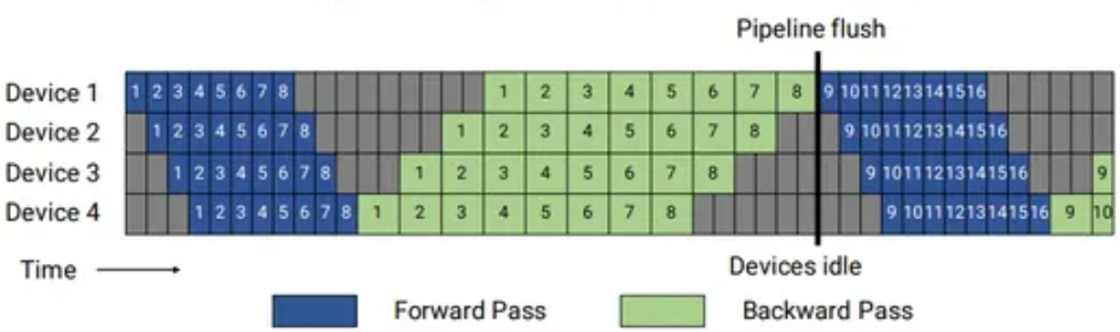

图5 GPipe模式流水线并行

PipeDream模式
 PipeDream的方案如图6所示，把一个迭代分成三个阶段：
1. 预热前向传播阶段（warmup forward passes）：在这里，除了最后一个stage，每个worker 会做前向计算，进行不同数目的前向传播，并且向其下游发送激活，一直到最后一个stage被激发。该计划将执行中的（in-flight）微批次数量（未完成反向传播且需要保持激活的微批次数量）限制在流水线深度之内，而不是一个批次中的微批次数量。
2. 稳定 1F1B 阶段（Run 1F1B in steady state）：进入稳定状态之后，每个 worker 都进行1F1B 操作。
3. 冷却反向传播阶段（Cooldown backward passes）：此阶段会把执行中的（in-flight）的微批次执行完毕，只是执行反向计算和向反向计算下游发送梯度。
其相对与G-pipe的改进在内存方面，气泡率和G-pipe一致，但通过合理安排前向和反向过程的顺序，在step中间的稳定阶段，形成1前向1反向的形式，称为1F1B模式，在这个阶段，每个Device上最少只需要保存1份micro-batch的激活值，最多需要保存p份激活值。可以看到，激活值份数的上限从micro-batch数量m变成了pipeline stage阶段p，这样就可以依据m>>p的原则有效降低空泡占比。

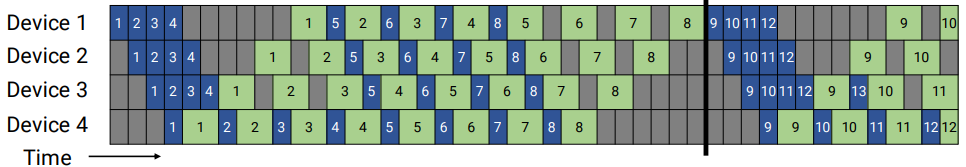

图6 PipeDream
Virtual pipe模式
 virtual pipeline 是怎么做到的呢？对照示例图举例说明，若网络共16层（编号 0-15），4个Device，前述 G-pipe 和 PipeDream 是分成 4 个stage，按编号 0-3 层放 Device1，4-7层放 Device2 以此类推。virtual pipeline 则是按照文中提出的 virtual_pipeline_stage 概念减小切分粒度，以 virtaul_pipeline_stage=2 为例，将 0-1 层放 Device1, 2-3 层放在 Device2，...，6-7 层放到 Device4，8-9 层继续放在 Device1，10-11 层放在 Device2，...，14-15 层放在 Device4。在 steady 的时候也是 1F1B 的形式，叫做 1F1B-interleaving。按照这种方式，Device之间的点对点通信次数(量)直接翻了 virtual_pipeline_stage 倍，但空泡比率降低了，若定义每个 Device 上有v个 virtual stages，在device数量不变的情况下，分出更多的pipeline stage，以更多的通信量，换取空泡比率降低(气泡率与PipeDream降低到1/v)，进而减小了该step的端到端耗时。

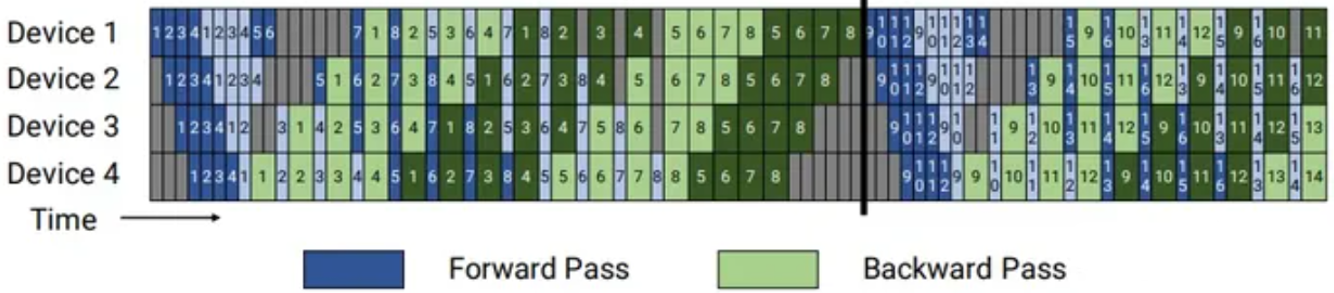

图7 virtual pipeline

ZeRO优化

模型的内存占用主要由优化器状态（optimizer states）、梯度（gradient）和权重（weight）组成。在传统数据并行下，每个设备都会复制一份模型数据，占用了大量显存，而ZeRO 优化的主要原理就是将这些数据进行切分，分别存在各个设备上，在需要用到的时候通过集合通信进行同步，不需要了就释放掉相关显存，来减少显存的使用峰值，是一种典型的时间换空间的办法。总共有 ZeRO 1、ZeRO 2、ZeRO 3 三个阶段：

ZeRO 1：模型的权重更新，是需要优化器状态参与计算，得出新的权重。但是在正向和反向传播中，优化器状态并不参与到其中的计算，所以我们可以把优化器状态进行切分，每个设备都只保存一部分。在正向反向计算完成后，每个设备都只负责更新那一部分的权重，最后再进行集合通信对新的模型权重进行同步。
ZeRO 2：是在 ZeRO 1 的基础上，对梯度信息（gradient）也进行切分，既然我们只有一部分的优化器状态，那么其实我们也只是需要那一部分的梯度信息来更新模型权重。在一个 Layer 的梯度被计算出来后会通过集合通信来聚合，聚合后的梯度信息只会被需要的设备保存，其他不需要的设备就会释放掉，以节省显存使用。注意，ZeRO 2 开始便与流水并行不兼容。
ZeRO 3：则是在 ZeRO 1 和 ZeRO 2 的基础上，对模型权重也进行切分，分配的不同的设备上。只在需要的时候通过集合通讯进行同步，在计算完成后便立即释放。相较于 ZeRO 1 和 ZeRO 2，此优化更加复杂，虽然节省了更显存，但设备间的通信数据也大幅增加，对模型训练的效率影响也较大。

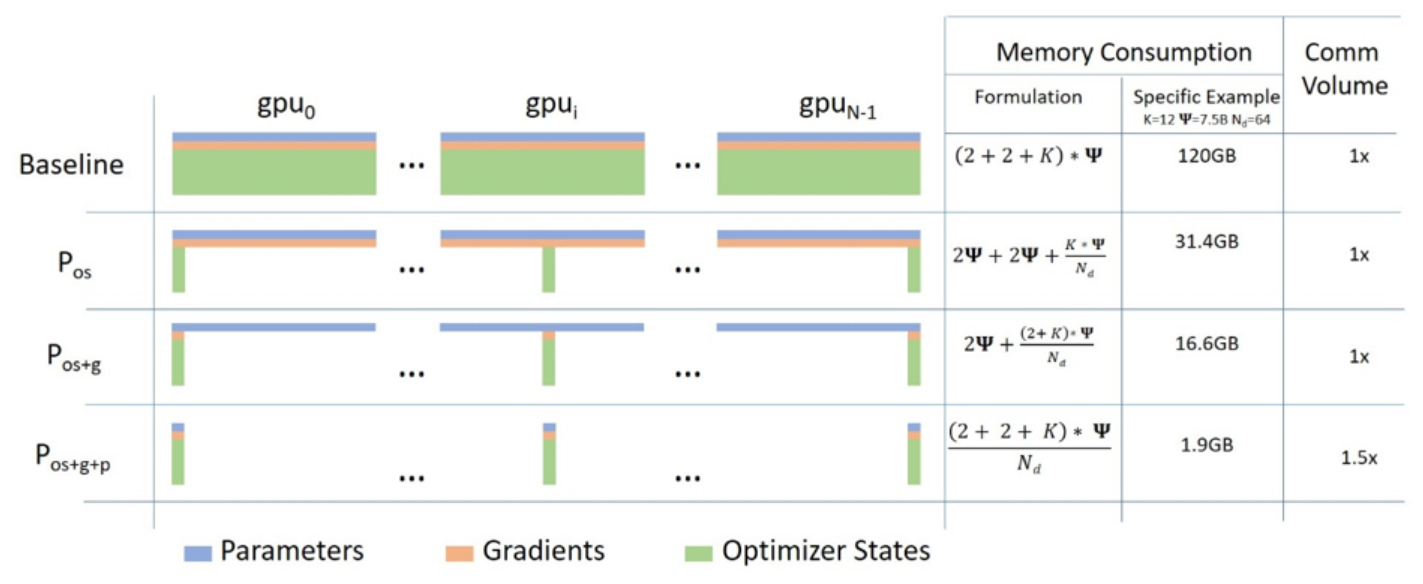

图8 ZeRO切分示意图
点击放大

重计算

重计算是一种以时间换空间的策略。重计算的思路是在正向计算中不再保存（反向计算依赖的）中间结果，而是在反向计算时进行重新计算，从而减少模型训练中的显存需求。重计算技术允许更大规模的模型和更长的序列进行计算，特别是对于内存受限的环境。然而，重计算也可能增加计算开销，因为需要重新计算一些中间结果。因此，在实际应用中，需要综合考虑显存和计算的平衡，选择适当的重计算策略。

以Megatron为例：

通过--recompute-granularity来选择不同颗粒度的重计算，设为full会重计算整个transformer层，再通过--recompute-method来选择重计算策略，设置为uniform，则会把所有的transformer layer分为若干组，分别把每组的input activation保存在内存中，设置为block是重计算部分transformer layer。
通过--recompute-granularity来选择不同颗粒度的重计算，设为selective只会重算transformer中的core_attention部分。
- --recompute-granularity设置为full时，--recompute-method参数必须设置。
- --recompute-granularity设置为selective时，--recompute-method参数不能设置。

集群机器排布

16卡集群下，tp=2，pp=4，dp=2的集群排布示意图如下：

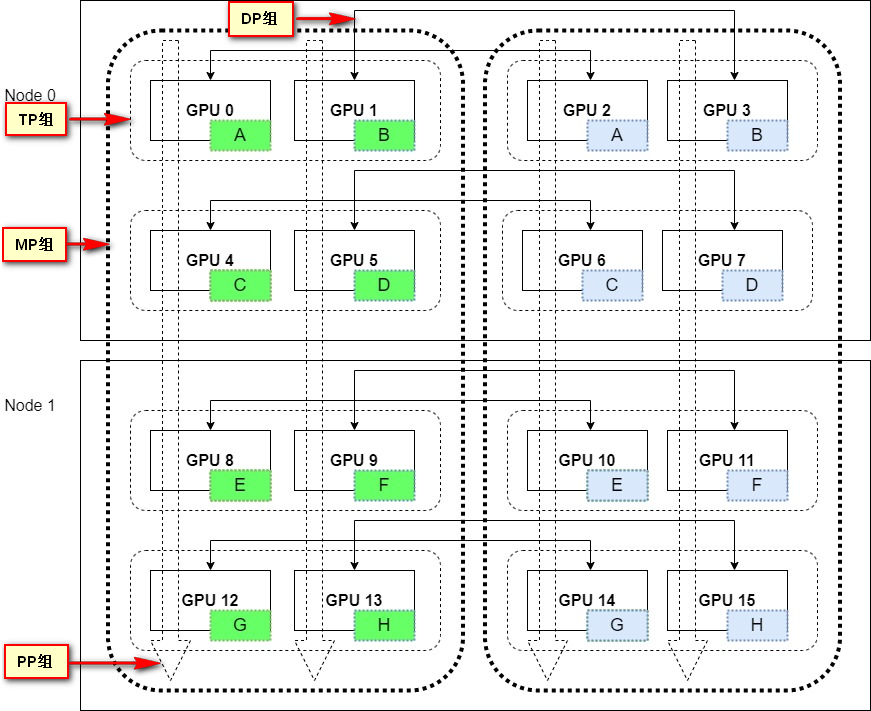

图9 集群机器排布

在进行集群机器排布时，优先考虑通信量最大的并行方式，将相关机器放在同一节点/子集群中，以减少跨机器之间的通信开销。这样可以提高通信效率，加快训练速度。以下是对每层Transformer的通讯量分析。

在本节中使用以下符号：b表示micro batch size, s表示sequence length , h表示hidden dimension

张量并行(Tensor Parallism, TP)：设每次通讯量为Φtp=b*s*h，每层做4次AllReduce(Self-Attention和MLP分别做前向和反向计算)，则TP通讯总量为8Φtp=8*b*s*h。
数据并行(Data Parallism, DP)：设每次通讯量为Φdp=8h*h。通讯主要是梯度数据，每个Transformer层的参数量约为8h*h。其中，Self-Attention参数量约为4h*h,包括权重矩阵Wq,Wk,Wv,Wo; MLP参数量约为4h*h，假设两个线性层的权重矩阵形状分别为[h, 2h]（注意此处考虑2倍升维，其他情况同理分析）和[2h,h]。每层做1次AllReduce（暂不考虑ZeRO拆分权重的情况），则DP通讯总量为16h*h。
流水线并行(Pipeline Parallelism, PP) ：在每层都通信的情况下，PP通讯总量为2*b*s*h。

综上，每层Transformer的TP、DP、PP通讯量对比如下表

表1 每层Transformer的TP、DP、PP通讯量对比
张量并行(TP)	数据并行(DP)	流水线并行(PP)
8bs*h	16h*h	2bs*h

上表简化后，每层Transformer的TP、DP、PP通讯量对比(简化)如下表：

表2 每层Transformer的TP、DP、PP通讯量对比(简化)
张量并行(TP)	数据并行(DP)	流水线并行(PP)
4bs	8h	b*s

以b=8, s=2048, h=4096举例，通信量相对值对比:
TP(4*b*s=4*8*2048=65536)>DP(8h=8*4096=32768)>PP(b*s=8*2048=16384)。因此按通信量优先考虑时，排布优先级TP>DP>PP。
以b=24, s=2048, h=4096举例，通讯量相对值对比：TP(4*b*s=4*24*2048=196608)>PP(b*s=24*2048=49152)>DP(8h=8*4096=32768)。因此按通信量优先考虑时，排布优先级TP>PP>DP。

需注意，最佳的机器排布策略仍然需要根据具体的训练任务、模型特性和集群配置进行实验和测试，以找到最适合任务需求和硬件环境的机器排布方案。比如若集群中的机器具有不同的带宽和延迟特性，可以根据通信开销将通信量大的机器放在同一子集群中，若流水线中的某些阶段的通信量较大，可以考虑将涉及这些阶段的机器放在同一子集群中，以减少跨机器的通信开销。
