集合通信耗时统计可根据MindStudio集群分析工具分析。
以下例所示，展示集合通信耗时分析流程，网络配置及部署参数如表1所示：
Vocab Size(v) |
Seq Length(s) |
Attn Heads(ah) |
Hidden Size(h) |
Layers(n) |
DP（d） |
TP(t) |
PP（p） |
卡数 |
Micro Batch Size(b) |
Global Batch Size(B) |
|---|---|---|---|---|---|---|---|---|---|---|
51200 |
1024 |
96 |
12288 |
64 |
1 |
8 |
8 |
64 |
4 |
96 |
在profiling文件中查看集合通信算子次数
前向流程：

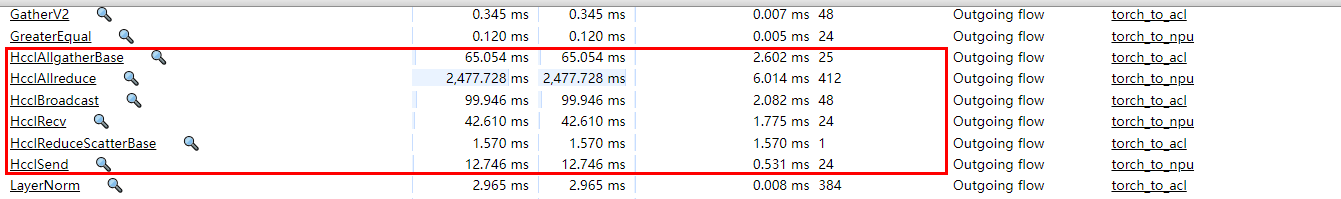

在timeline文件中框选模型前向流程的所有算子，并关注HcclAllgatherBase、HcclAllreduce、HcclBroadcast、HcclRecv、HcclReduceScatterBase与HcclSend等通信算子的出现次数。
图1 前向流程

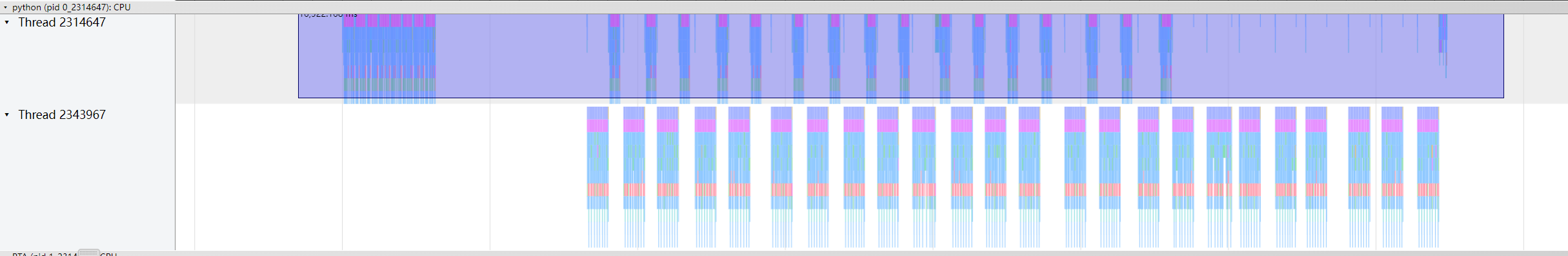

图2 前向流程的集合通信算子
反向流程：
在timeline文件中框选模型反向流程的所有算子，并关注HcclAllreduce通信算子的出现次数。

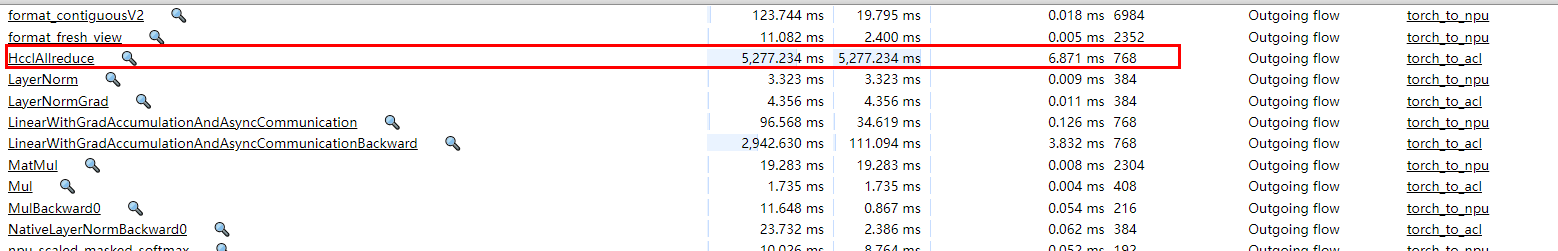

图3 反向流程

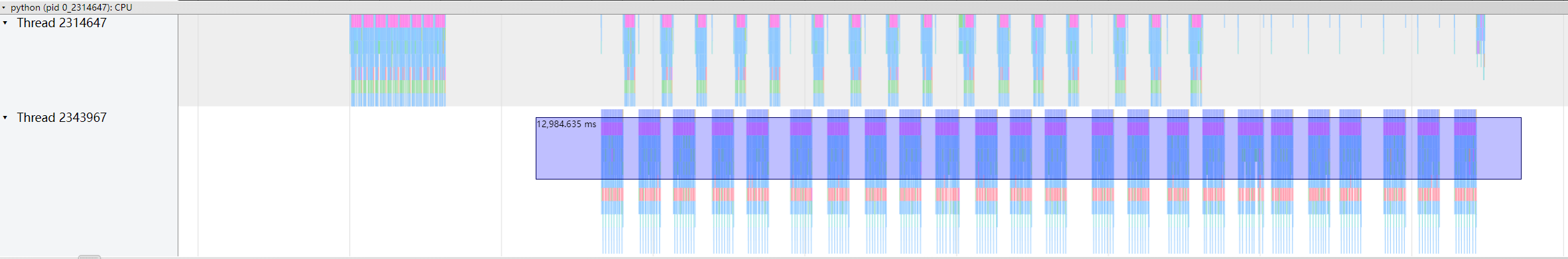

图4 反向流程的集合通信算子
依据profiling文件中统计到的通信算子，结合网络配置及部署参数，可做如下集合通信次数分析：
- 反向All-Reduce：(2+2)*8*24 = 768
- 前向All-Reduce：(1+1)*8*24+24（每个micro batch一个）+4（zero引入）= 412
All-Reduce额外的24个是每一次micro batch的前向第一个引入一个额外的All-Reduce，不在CheckpointFunction下
- 每做完一个pipeline并行的recv，紧接着会有1个对FeatureMap的All-Gather
- All-Reduce：4
- Reduce-scatter：1
- broadcast共48次：(1+1)*24（每个micro batch两个）
