- 参见Ascend PyTorch Profiler完成数据采集，并使用Chrome浏览器的Tracing页面（chrome://tracing/）打开trace_view.json文件。
- 在Tracing页面上选定需要分析的一个step端到端的时间，计算调度时间=端到端时间-计算和通信时间，如果计算和通信间有overlap则需要单独分析。
此处以示例模型的单step为例，进行调度耗时的分析，由于大模型的timeline数据较冗余，故在分析时将整体的一个step切分为前8段前反向计算结果、中16段前反向计算结果、后8段前反向计算结果三段，进行分段式分析，。
a. 根据profiling数据查看step端到端时间为13.78s。

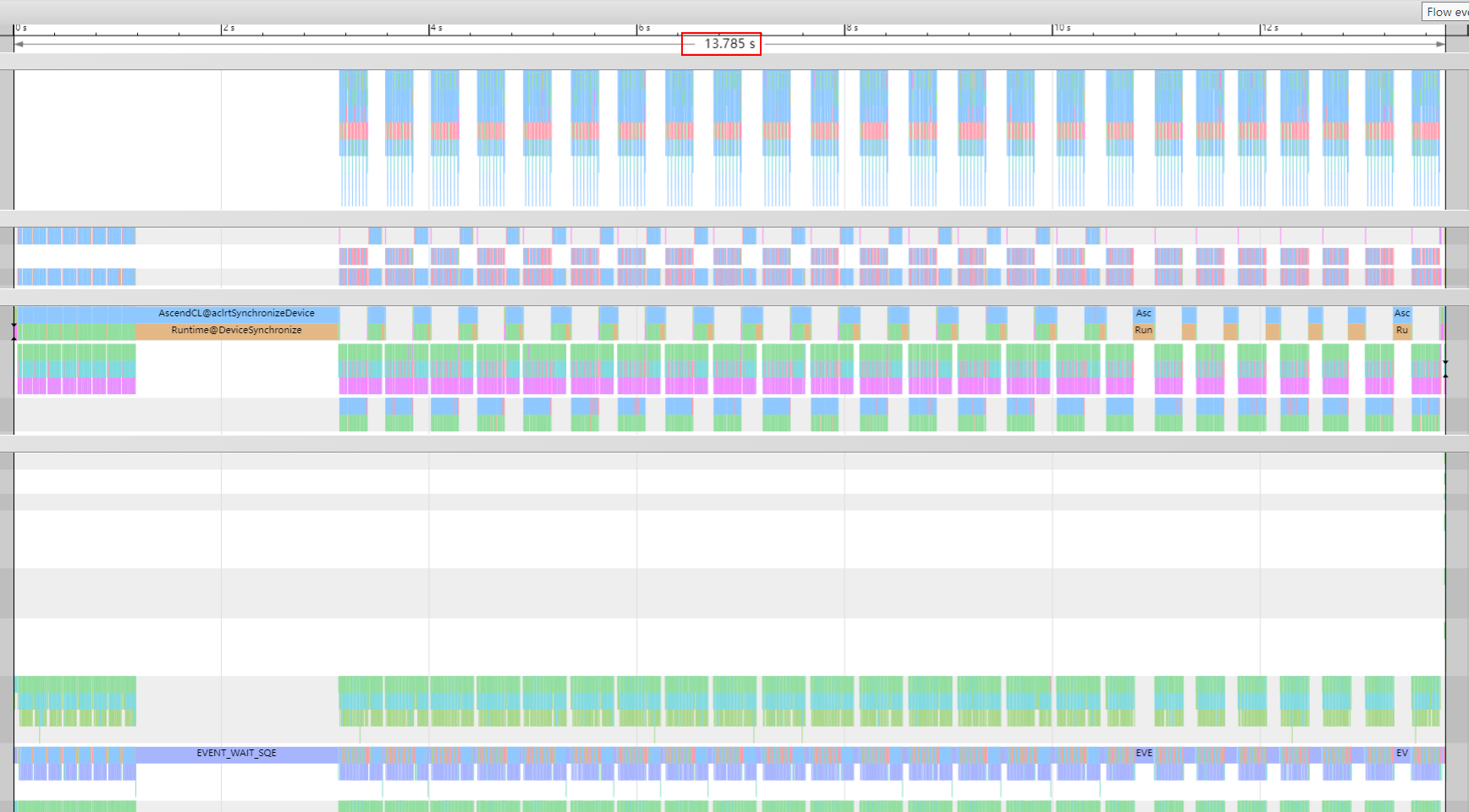

图1 查看step端到端时间
b. 计算流上的任务耗时13.06s。

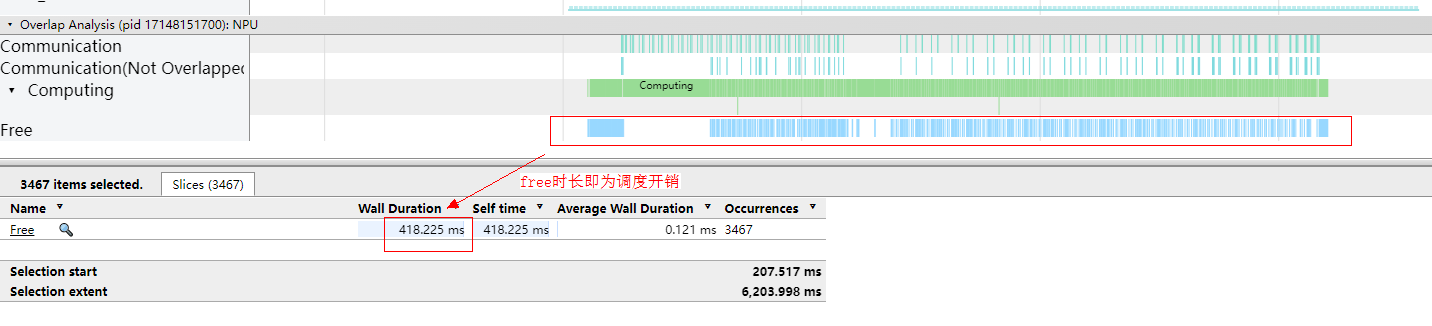

图2 查看计算流耗时
c. profiling中调度耗时的部分为下图中的Free Time所示。

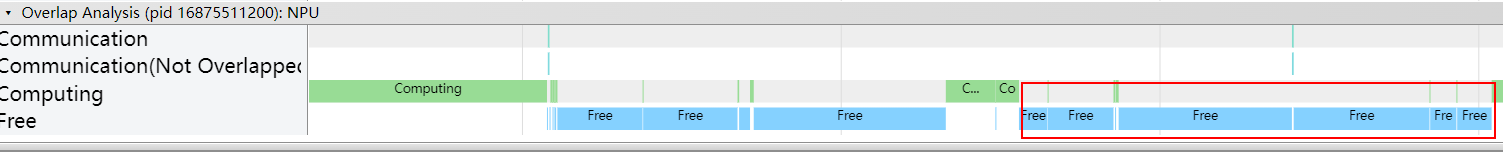

图3 查看调度耗时
- 观察Host与Device侧调度产生的空白间隙。
a. 观察Device侧流水上的调度间隙，寻找对应时段的事件

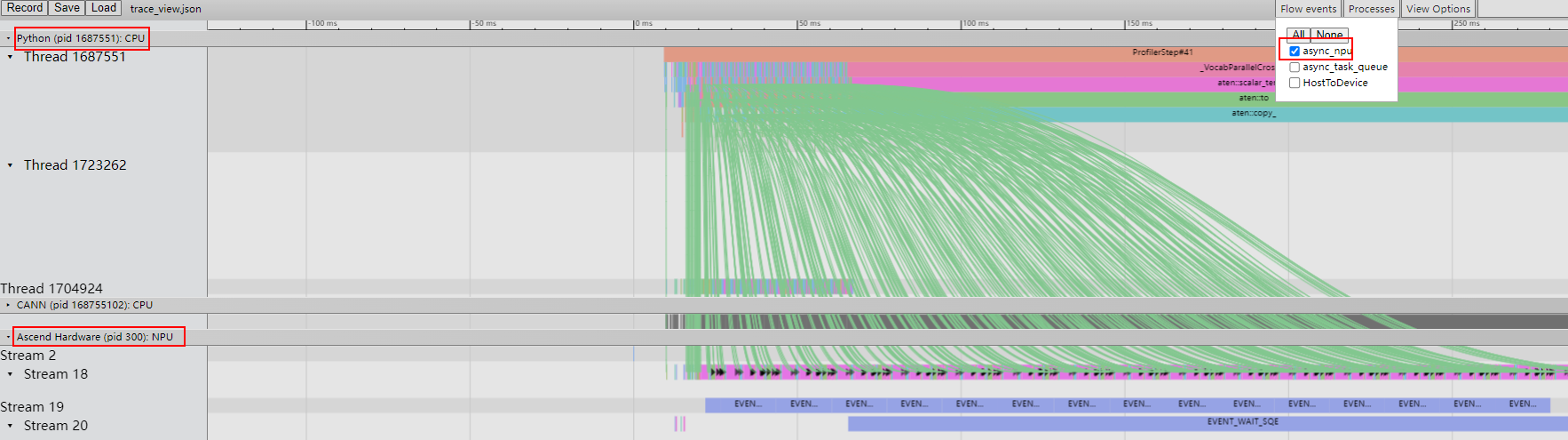

图4 查看调度间隙
b. 观察Host下发与Device执行的调度曲线，如果多数调度曲线垂直，则说明模型存在下发瓶颈，需要联系华为工程师进行处理。下图为正常下发示例。

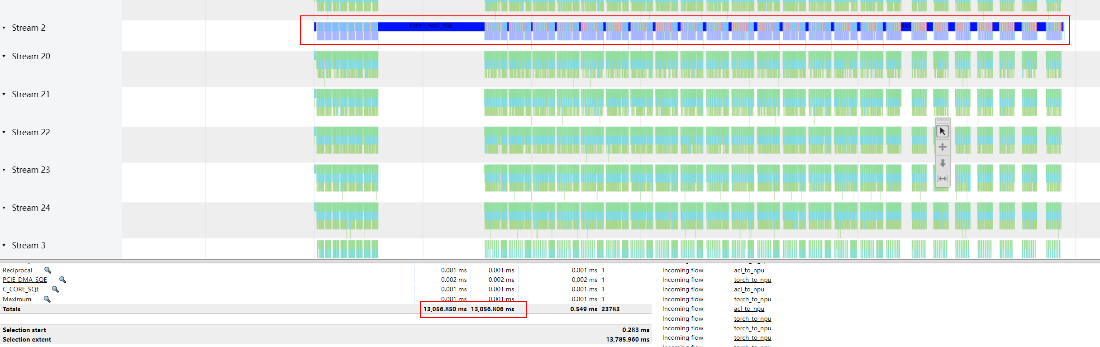

图5 正常调度展示
