- 在cluster_analysis_output目录下，查看“cluster_step_trace_time.csv”文件，进行集群多卡的性能诊断。

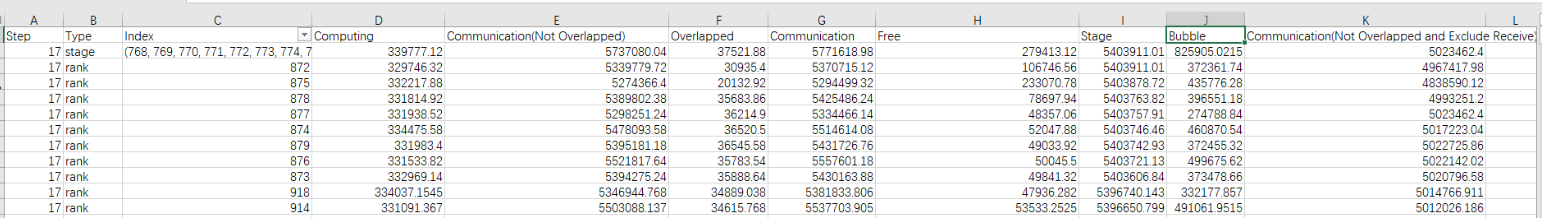

图1 “cluster_step_trace_time.csv”文件数据
排查方法：先筛选B列type为stage， 看stage间是否有问题，再筛选B列type为rank，看rank是否有问题，根据以下几点排查。- 根据Computing的时间差异判断是否有慢卡，或者有负载不均衡的现象。
- 根据Free统计是否有host bound或者分布不均现象。
- 根据Communication（Not Overlapped and Exclude Receive）时间判断是否通信耗时占比过大。
- 根据Bubble时间的占比和理论计算公式判断bubble设置是否合理，是否stage间有不均衡现象。
字段说明：- A列：Step数，是采集性能数据时设置的，一般来说集群性能数据采集一个step足够，如果采集多个step，需要先筛选一下。
- B列：Type，主要分两种，rank和stage，和后面的index强相关，可以理解为一个是单卡rank，一个是rank group（pp 并行的stage），如果type为stage，则后面D-K列信息为rank group下的最大值。
- C列：Index，与type相关，表示卡号。
- D列：Computing， 此列统计计算时间。
- E列：Communication(Not Overlapped)，此列统计未被掩盖的通信耗时。
- F列：Overlapped，统计计算与通信重叠的耗时。
- G列：Communication，通信时间的全部耗时。
- H列：Free，空闲时间，只device侧既不在通信也不在计算的耗时，可能在做sdma拷贝或者空等。
- I列：Stage时间，I、J、K列属于pp并行时有效的数值，stage时间代表除recieve算子时间外的时间。
- J列：Bubble时间，指receive时间的总和。
- K列：Communication（Not Overlapped and Exclude Receive）指剔除recieve算子外的并且不被掩盖的通信时间。
- 在cluster_analysis_output目录下，直接用vscode或json查看器打开“cluster_communication_matrix.json”文件，搜索“Total”，会有多个搜索结果，可以根据rank互联的带宽以及链路类型，判断是否有慢链路的问题：
- “LOCAL”是片内拷贝，速率非常快，不需要考虑。
- “HCCS”或“PCIE”是节点内片间拷贝，可以观察不同链路间带宽是否均衡。
- “RDMA”是节点间拷贝，可以观察不同链路间带宽是否均衡。
