前提条件

请确保完成使用前准备。
准备好基于PyTorch 1.11.0或更高版本开发的训练模型以及配套的数据集，并按照《PyTorch 训练模型迁移调优指南》中的“迁移适配”完成PyTorch原始模型向昇腾AI处理器的迁移。

采集并解析性能数据（torch_npu.profiler.profile）

在训练脚本（如train_*.py文件）内添加如下示例代码进行性能数据采集参数配置，之后启动训练。下列示例代码中，加粗字段为需要配置的参数、方法、类和函数。

以下示例代码中的torch_npu.profiler.profile接口详细介绍请参见Ascend PyTorch Profiler接口说明。

import torch
import torch_npu

...

experimental_config = torch_npu.profiler._ExperimentalConfig(
	export_type=torch_npu.profiler.ExportType.Text,
	profiler_level=torch_npu.profiler.ProfilerLevel.Level0,
	msprof_tx=False,
	aic_metrics=torch_npu.profiler.AiCMetrics.AiCoreNone,
	l2_cache=False,
	op_attr=False,
	data_simplification=False,
	record_op_args=False
)

with torch_npu.profiler.profile(
        activities=[
                torch_npu.profiler.ProfilerActivity.CPU,
                torch_npu.profiler.ProfilerActivity.NPU
                ],
        schedule=torch_npu.profiler.schedule(wait=0, warmup=0, active=1, repeat=1, skip_first=1),
        on_trace_ready=torch_npu.profiler.tensorboard_trace_handler("./result"),
        record_shapes=False,
        profile_memory=False,
        with_stack=False,
        with_modules=False,
        with_flops=False,
        experimental_config=experimental_config) as prof:
                for step in range(steps):
                       train_one_step(step, steps, train_loader, model, optimizer, criterion)
                       prof.step()

或

import torch
import torch_npu
...

experimental_config = torch_npu.profiler._ExperimentalConfig(
	export_type=torch_npu.profiler.ExportType.Text,
	profiler_level=torch_npu.profiler.ProfilerLevel.Level0,
	msprof_tx=False,
	aic_metrics=torch_npu.profiler.AiCMetrics.AiCoreNone,
	l2_cache=False,
	op_attr=False,
	data_simplification=False,
	record_op_args=False
)

prof = torch_npu.profiler.profile(
       activities=[
                torch_npu.profiler.ProfilerActivity.CPU,
                torch_npu.profiler.ProfilerActivity.NPU
                ],
       schedule=torch_npu.profiler.schedule(wait=0, warmup=0, active=1, repeat=1, skip_first=1),
       on_trace_ready=torch_npu.profiler.tensorboard_trace_handler("./result"),
        record_shapes=False,
        profile_memory=False,
        with_stack=False,
        with_modules=False,
        with_flops=False,
       experimental_config=experimental_config)
prof.start()
for step in range(steps):
         train_one_step()
         prof.step()
prof.stop()

除了使用tensorboard_trace_handler导出性能数据外，还可以使用以下方式导出：

import torch
import torch_npu

...

with torch_npu.profiler.profile() as prof:
        for step in range(steps):
                train_one_step(step, steps, train_loader, model, optimizer, criterion)
prof.export_chrome_trace('./chrome_trace_14.json')

性能数据解析。

支持自动解析（参照以上示例代码中tensorboard_trace_handler和prof.export_chrome_trace）和离线解析。
查看采集到的PyTorch训练性能数据结果文件和性能数据分析。

性能数据结果文件详细介绍请参见Ascend PyTorch Profiler接口采集数据，性能数据分析请参见《MindStudio Insight 用户指南》将解析后的性能数据文件进行可视化展示和分析。

采集并解析性能数据（dynamic_profile）

dynamic_profile主要功能是在执行模型训练过程中可以随时开启采集进程。

修改用户训练脚本（如train_*.py文件），添加dynamic_profile接口。
如下示例代码加粗部分：
```
# 加载dynamic_profile模块
from torch_npu.profiler import dynamic_profile as dp
# 设置模型训练时Profiling配置文件的路径
dp.init("profiler_config_path")
…
for step in steps:
       train_one_step()
        # 划分训练step
       dp.step()
```
init时，dynamic_profile会在profiler_config_path下自动创建模板文件profiler_config.json，用户可基于模板文件自定义修改配置项。

profiler_config_path路径格式仅支持由字母、数字和下划线组成的字符串，不支持软链接。
启动训练任务。
重新开启一个命令行窗口，修改profiler_config.json配置文件用以使能Profiling任务。
配置文件中包含Profiler的性能数据采集参数，用户可以参考profiler_config.json文件说明修改配置文件参数来执行不同的Profiling任务。
- dynamic_profile通过识别profiler_config.json文件的状态判断文件是否被修改，若感知到profiler_config.json文件被修改，dynamic_profile会在下一个step时开启Profiling任务。
- profiler_config_path目录下会自动记录dynamic_profile的维测日志。
性能数据解析。

支持自动解析和手动解析，请参见表5中的analyse参数。
查看采集到的PyTorch训练性能数据结果文件和性能数据分析。

性能数据结果文件详细介绍请参见Ascend PyTorch Profiler接口采集数据，性能数据分析请参见《MindStudio Insight 用户指南》将解析后的性能数据文件进行可视化展示和分析。

采集并解析性能数据（torch_npu.profiler._KinetoProfile）

在训练脚本（如train_*.py文件）内添加如下示例代码进行性能数据采集参数配置，之后启动训练。下列示例代码中，加粗字段为需要配置的参数、方法、类和函数。

以下示例代码中的torch_npu.profiler._KinetoProfile接口详细介绍请参见Ascend PyTorch Profiler接口说明。

import torch
import torch_npu

...

prof = torch_npu.profiler._KinetoProfile(activities=None, record_shapes=False, profile_memory=False, with_stack=False, with_flops=False, with_modules=False, experimental_config=None)
for epoch in range(epochs):
        trian_model_step()
        if epoch == 0:
                prof.start()
        if epoch == 1:
                prof.stop()
prof.export_chrome_trace("result_dir/trace.json")

该方式不支持使用schedule和tensorboard_trace_handler导出性能数据。

性能数据解析。

支持自动解析（参照以上示例代码中prof.export_chrome_trace）。
查看采集到的PyTorch训练性能数据结果文件和性能数据分析。

性能数据结果文件详细介绍请参见Ascend PyTorch Profiler接口采集数据，性能数据分析请参见《MindStudio Insight 用户指南》将解析后的性能数据文件进行可视化展示和分析。

采集并解析msprof_tx数据（可选）

针对大集群场景传统Profiling数据量大、分析流程复杂的现象，通过experimental_config的msprof_tx参数开启自定义打点功能，自定义采集时间段或者关键函数的开始和结束时间点，识别关键函数或训练迭代等信息，对性能问题快速定界。使用方式及示例代码如下：

使能torch_npu.profiler，打开msprof_tx开关，搭配profiler_level开关设置为Level_none（可根据实际采集需要，配置对应的level），采集打点数据。
在PyTorch脚本中对于想采集的事件调用torch_npu.npu.mstx的打点mark接口实现打点，对于时间段或者关键函数等，可在前后分别调用mark接口。

import torch
import torch_npu

mstx = torch_npu.npu.mstx()     # 创建mstx对象

train_one_step(...):
    mstx.mark("forward_start")
    forward()
    mstx.mark("forward_stop")
    mstx.mark("backward_start")
    backward()
    mstx.mark("backward_stop")
    mstx.mark("optimizer_start")
    optimizer()
    mstx.mark("optimizer_stop")
    ...

experimental_config = torch_npu.profiler._ExperimentalConfig(
       profiler_level=torch_npu.profiler.ProfilerLevel.Level0,
       msprof_tx=True,
       export_type=torch_npu.profiler.ExportType.Text
       )
with torch_npu.profiler.profile(
       activities=[
               torch_npu.profiler.ProfilerActivity.CPU,
               torch_npu.profiler.ProfilerActivity.NPU
               ],
       schedule=torch_npu.profiler.schedule(wait=1, warmup=1, active=2, repeat=2, skip_first=1),
       on_trace_ready=torch_npu.profiler.tensorboard_trace_handler("./result"),
       experimental_config=experimental_config) as prof:

      for epoch in range(epochs):
          mstx.mark("train epoch start")    # 打点的消息
          for step in range(steps):
                   train_one_step(step, steps, train_loader, model, optimizer, criterion)
                   prof.step()

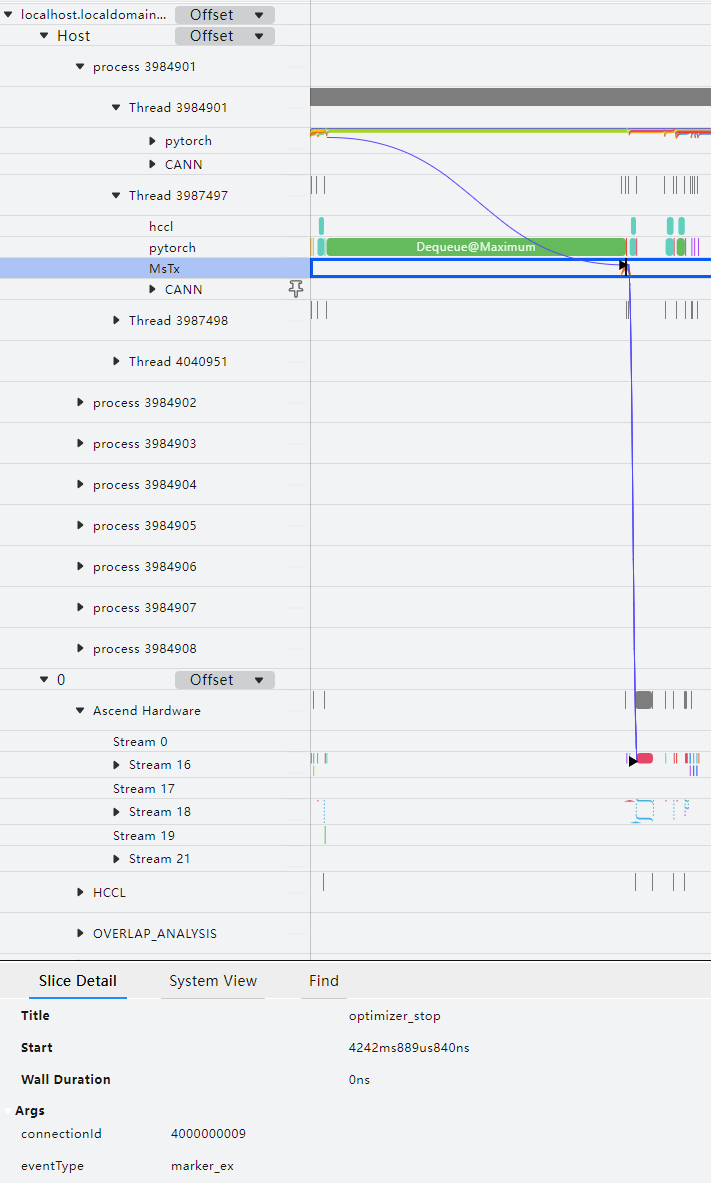

打点数据使用MindStudio Insight工具打开，可视化效果如下：

图1 打点结果示例

可以通过该功能查看用户自定义打点从框架侧到CANN层再到NPU侧的执行调度情况，进而帮助识别用户想观察的关键函数或者事件，定界性能问题。

以自定义字符串键和字符串值的形式标记性能数据采集过程（可选）

示例一

with torch_npu.profiler.profile(…)  as prof:
    prof.add_metadata(key, value)

示例二

with torch_npu.profiler._KinetoProfile(…)  as prof:
    prof.add_metadata_json(key, value)

add_metadata和add_metadata_json可以配置在torch_npu.profiler.profile和torch_npu.profiler._KinetoProfile下，须添加在profiler初始化后，finalize之前，即性能数据采集过程的代码中。

表1 add_metadata接口说明

类、函数名

含义

add_metadata

添加字符串标记，可取值：

key：字符串键。
value：字符串值。

示例：

prof.add_metadata("test_key1", "test_value1")

add_metadata_json

添加json格式字符串标记，可取值：

key：字符串键。
value：字符串值，json格式。

示例：


                prof.add_metadata_json("test_key2", json.dumps({"key1": test_value1, "key2": test_value2}))

调用此接口传入的metadata数据写入到Ascend PyTorch Profiler接口的采集结果根目录下的profiler_metadata.json文件中。

Ascend PyTorch Profiler接口说明

表2 torch_npu.profiler.profile和torch_npu.profiler._KinetoProfile配置参数说明
参数名称	参数含义	是否必选
activities	CPU、NPU事件采集列表，Enum类型。取值为： torch_npu.profiler.ProfilerActivity.CPU：框架侧数据采集的开关。 torch_npu.profiler.ProfilerActivity.NPU：CANN软件栈及NPU数据采集的开关。默认情况下两个开关同时开启。	否
schedule	设置不同step的行为，Callable类型，由schedule类控制。默认不执行任何操作。 torch_npu.profiler._KinetoProfile不支持该参数。	否
on_trace_ready	采集结束时自动执行操作，Callable类型。当前仅支持执行tensorboard_trace_handler函数的操作，默认不执行任何操作。当采集的数据量过大时，在当前环境下不适合直接解析性能数据，或者采集过程中中断了训练进程，只采集了部分性能数据，可以采用离线解析。 torch_npu.profiler._KinetoProfile不支持该参数。	否
record_shapes	算子的InputShapes和InputTypes，Bool类型。取值为： True：开启。 False：关闭。默认值。开启torch_npu.profiler.ProfilerActivity.CPU时生效。	否
profile_memory	算子的内存占用情况，Bool类型。取值为： True：开启。 False：关闭。默认值。说明：已知在安装有glibc<2.34的环境上采集memory数据，可能触发glibc的一个已知Bug 19329，通过升级环境的glibc版本可解决此问题。	否
with_stack	算子调用栈，Bool类型。包括框架层及CPU算子层的调用信息。取值为： True：开启。 False：关闭。默认值。开启torch_npu.profiler.ProfilerActivity.CPU时生效。	否
with_modules	modules层级的Python调用栈，即框架层的调用信息，Bool类型。取值为： True：开启。 False：关闭。默认值。开启torch_npu.profiler.ProfilerActivity.CPU时生效。	否
with_flops	算子浮点操作，Bool类型（该参数暂不支持解析性能数据）。取值为： True：开启。 False：关闭。默认值。开启torch_npu.profiler.ProfilerActivity.CPU时生效。	否
experimental_config	扩展参数，通过扩展配置性能分析工具常用的采集项。支持采集项和详细介绍请参见experimental_config参数说明。	否
use_cuda	昇腾环境不支持。开启采集cuda性能数据开关，Bool类型。取值为： True：开启。 False：关闭。默认值。 torch_npu.profiler._KinetoProfile不支持该参数。	否

表3 torch_npu.profiler.profile和torch_npu.profiler._KinetoProfile方法说明
方法名	含义
step	划分不同迭代。 torch_npu.profiler._KinetoProfile不支持该方法。
export_chrome_trace	导出trace。在指定的.json文件里写入trace数据。Trace为Ascend PyTorch Profiler接口整合框架侧CANN软件栈及NPU数据后展示的各算子和接口的运行时间及关联关系。包含参数： path：trace文件（.json）路径。指定文件所在的路径格式仅支持由字母、数字和下划线组成的字符串，不支持软链接。在设置了torch_npu.profiler.tensorboard_trace_handler的情况下，export_chrome_trace不生效。多卡场景下需要将不同卡设置不同的文件名，示例代码： pid = os.getpid() prof.export_chrome_trace(f'./chrome_trace_{pid}.json')
export_stacks	导出堆栈信息到文件。包含参数： path：堆栈文件保存路径，需要配置文件名为“.log”，可以指定路径，例如：/home/.log，直接配置文件名时，文件保存在当前目录。路径格式仅支持由字母、数字和下划线组成的字符串，不支持软链接。 metric：保存的芯片类型可选择CPU或NPU，配置为“self_cpu_time_total”或“self_npu_time_total”。与export_chrome_trace方法在训练脚本中的位置相同，示例如下： export_stacks('resule_dir/stack.log', metric='self_npu_time_total') 导出的结果文件可使用FlameGraph工具进行查看，操作方法如下： git clone https://github.com/brendangregg/FlameGraph cd FlameGraph ./flamegraph.pl –title "NPU time" –countname "us." profiler.stacks > perf_viz.svg
start	设置采集开始的位置。可参考如下样例，在需要采集性能数据的训练代码前后添加start和stop： prof = torch_npu.profiler.profile( on_trace_ready=torch_npu.profiler.tensorboard_trace_handler('./result')) for step in range(steps): if step == 5: prof.start() train_one_step() if step == 5: prof.stop()
stop	设置采集结束的位置，需要先执行start。

表4 torch_npu.profiler类、函数说明
类、函数名	含义
torch_npu.profiler.schedule	设置不同step的行为。取值为： skip_first：采集前先跳过的step轮数，int类型。默认为值0。动态Shape场景建议跳过前10轮保证性能数据稳定；对于其他场景，可以根据实际情况自行配置。可选。 wait：每次重复执行采集跳过的step轮数，int类型。必选。 warmup：预热的step轮数，int类型，默认值为0。建议设置1轮预热。可选。 active：采集的step轮数，int类型。必选。 repeat：重复执行wait+warmup+active的次数，int类型。默认为值0，表示重复执行repeat不停止，建议配置为大于0的整数。可选。建议根据此公式配置schedule：step总数 >= skip_first+(wait+warmup+active)*repeat 默认不执行该操作。
torch_npu.profiler.tensorboard_trace_handler	将采集到的性能数据导出为TensorBoard工具支持的格式。取值为： dir_name：string类型，采集的性能数据的输出目录。路径格式仅支持由字母、数字和下划线组成的字符串，不支持软链接。可选。若配置tensorboard_trace_handler函数后未指定具体路径，性能数据默认落盘在当前目录。若代码中未使用on_trace_ready=torch_npu.profiler.tensorboard_trace_handler，那么落盘的性能数据为原始数据，需要使用离线解析。该函数优先级高于ASCEND_WORK_PATH，具体请参见《环境变量参考》。 worker_name：string类型，用于区分唯一的工作线程，默认为{hostname}_{pid}。路径格式仅支持由字母、数字和下划线组成的字符串，不支持软链接。可选。 analyse_flag：bool类型，性能数据自动解析开关，可取值True（开启自动解析，默认值）、False（关闭自动解析，采集完后的性能数据可以使用离线解析）。 torch_npu.profiler._KinetoProfile不支持该函数。
torch_npu.profiler.ProfilerAction	Profiler状态，Enum类型。取值为： NONE：无任何行为。 WARMUP：性能数据采集预热。 RECORD：性能数据采集。 RECORD_AND_SAVE：性能数据采集并保存。
torch_npu.profiler._ExperimentalConfig	性能数据采集扩展，Enum类型。通过torch_npu.profiler.profile的experimental_config调用，详细介绍请参见experimental_config参数说明。
torch_npu.profiler.supported_activities	查询当前支持采集的activities参数的CPU、NPU事件。
torch_npu.profiler.supported_profiler_level	查询当前支持的experimental_config参数的profiler_level级别。
torch_npu.profiler.supported_ai_core_metrics	查询当前支持的experimental_config参数的AI Core性能指标采集项。
torch_npu.profiler.supported_export_type	查询当前支持的torch_npu.profiler.ExportType的性能数据结果文件类型。

性能数据会占据一定的磁盘空间，可能存在磁盘写满导致服务器不可用的风险。性能数据所需空间跟模型的参数、采集开关配置、采集的迭代数量有较大关系，须用户自行保证落盘目录下的可用磁盘空间。

profiler_config.json文件说明

profiler_config.json文件内容如下，以默认配置为例：

{
    "activities": ["CPU", "NPU"],
    "prof_dir": "./",
    "analyse": false,
    "record_shapes": false,
    "profile_memory": false,
    "with_stack": false,
    "with_flops": false,
    "with_modules": false,
    "active": 1,
    "experimental_config": {
        "profiler_level": "Level0",
        "aic_metrics": "AiCoreNone",
        "l2_cache": false,
        "op_attr": false,
        "data_simplification": true,
        "record_op_args": false,
        "export_type": "text",
        "msprof_tx": false
    }
}

表5 参数说明
参数名称	参数含义	是否必选
activities	CPU、NPU事件采集列表。取值为： CPU：框架侧数据采集的开关。 NPU：CANN软件栈及NPU数据采集的开关。默认情况下两个开关同时开启。	否
prof_dir	采集的性能数据的输出目录。默认路径为：./。路径格式仅支持由字母、数字和下划线组成的字符串，不支持软链接。	否
analyse	性能数据自动解析开关，可取值： true：开启自动解析。 false：关闭自动解析，即手动解析，采集完后的性能数据可以使用离线解析，默认值。	否
record_shapes	算子的InputShapes和InputTypes。取值为： true：开启。 false：关闭，默认值。 activities配置为CPU时生效。	否
profile_memory	算子的内存占用情况。取值为： true：开启。 false：关闭，默认值。说明：已知在安装有glibc<2.34的环境上采集memory数据，可能触发glibc的一个已知Bug 19329，通过升级环境的glibc版本可解决此问题。	否
with_stack	算子调用栈。包括框架层及CPU算子层的调用信息。取值为： true：开启。 false：关闭，默认值。 activities配置为CPU时生效。	否
with_flops	算子浮点操作（该参数暂不支持解析性能数据）。取值为： true：开启。 false：关闭，默认值。 activities配置为CPU时生效。	否
with_modules	modules层级的Python调用栈，即框架层的调用信息。取值为： true：开启。 false：关闭，默认值。 activities配置为CPU时生效。	否
experimental_config	扩展参数，通过扩展配置性能分析工具常用的采集项。详见experimental_config参数说明（dynamic_profile动态采集场景）。	否
active	配置采集的迭代数，取值为正整数，默认值为1。	否

experimental_config参数说明（dynamic_profile动态采集场景）

experimental_config参数均为可选参数，支持扩展的采集项如下：

表6 experimental_config
参数	描述
export_type	设置导出的性能数据结果文件格式。可取值： text：表示解析为.json和.csv格式的timeline和summary文件，详见Ascend PyTorch Profiler接口采集数据。 db：表示解析为一个汇总所有性能数据的.db格式文件（ascend_pytorch.db、analysis.db），使用MindStudio Insight工具展示。仅支持on_trace_ready接口导出和离线解析导出，需配套安装支持导出db格式的Ascend-cann-toolkit开发套件包，即CANN 8.0.RC1及以上版本。设置无效值或未配置均取默认值Text。
profiler_level	采集的Level等级。可取值如下： Level_none：不采集所有Level层级控制的数据，即关闭profiler_level。 Level0：采集上层应用数据、底层NPU数据以及NPU上执行的算子信息。默认值。配置该参数时，仅采集部分数据，其中部分算子信息不采集，详细情况请参见op_summary（算子详细信息）。 Level1：在Level0的基础上多采集CANN层AscendCL数据和NPU上执行的AI Core性能指标信息、开启aic_metrics=torch_npu.profiler.AiCMetrics.PipeUtilization、生成HCCL的communication.json和communication_matrix.json以及api_statistic.csv文件。 Level2：在Level1的基础上多采集CANN层Runtime数据以及AI CPU（data_preprocess.csv文件）数据。
msprof_tx	打点控制开关，通过开关开启自定义打点功能。可取值true（开启）或false（关闭），默认关闭。该参数使用请参见采集并解析msprof_tx数据（可选）。
data_simplification	数据精简模式，开启后将在导出性能数据后删除FRAMEWORK目录数据以及删除多余数据，仅保留ASCEND_PROFILER_OUTPUT目录和PROF_XXX目录下的原始性能数据，以节省存储空间。可取值true（开启）或false（关闭），默认开启。
aic_metrics	AI Core的性能指标采集项。可取值如下：以下采集项的结果数据含义可参见op_summary（算子详细信息），但具体采集结果请以实际情况为准。 AiCoreNone：关闭AI Core的性能指标采集，默认值。 PipeUtilization：计算单元和搬运单元耗时占比，包括采集项vec_ratio、mac_ratio、scalar_ratio、mte1_ratio、mte2_ratio、mte3_ratio、icache_miss_rate、fixpipe_ratio。 ArithmeticUtilization：各种计算类指标占比统计，包括采集项mac_fp16_ratio、mac_int8_ratio、vec_fp32_ratio、vec_fp16_ratio、vec_int32_ratio、vec_misc_ratio。 Memory：外部内存读写类指令占比，包括采集项ub_read_bw、ub_write_bw、l1_read_bw、l1_write_bw、l2_read_bw、l2_write_bw、main_mem_read_bw、main_mem_write_bw。 MemoryL0：内部内存读写类指令占比，包括采集项scalar_ld_ratio、scalar_st_ratio、l0a_read_bw、l0a_write_bw、l0b_read_bw、l0b_write_bw、l0c_read_bw、l0c_write_bw、l0c_read_bw_cube、l0c_write_bw_cube。 ResourceConflictRatio：流水线队列类指令占比，包括采集项vec_bankgroup_cflt_ratio、vec_bank_cflt_ratio、vec_resc_cflt_ratio、mte1_iq_full_ratio、mte2_iq_full_ratio、mte3_iq_full_ratio、cube_iq_full_ratio、vec_iq_full_ratio、iq_full_ratio。 MemoryUB：内部内存读写指令占比，包括采集项vec_bankgroup_cflt_ratio、vec_bank_cflt_ratio、vec_resc_cflt_ratio、mte1_iq_full_ratio、mte2_iq_full_ratio、mte3_iq_full_ratio、cube_iq_full_ratio、vec_iq_full_ratio、iq_full_ratio。 L2Cache：读写cache命中次数和缺失后重新分配次数，包括采集项ai_write_cache_hit、ai_write_cache_miss_allocate、ai_r_read_cache_hit、ai_r_read_cache_miss_allocate。
l2_cache	控制L2 Cache数据采集开关。可取值true（开启）或false（关闭），默认关闭。该采集项在ASCEND_PROFILER_OUTPUT生成l2_cache.csv文件，结果字段介绍请参见l2_cache（L2 Cache命中率）。
op_attr	控制采集算子的属性信息开关，当前仅支持采集aclnn算子，bool类型。可取值True（开启）或False（关闭），默认关闭。该参数采集的性能数据仅支持export_type=torch_npu.profiler.ExportType.Db时解析的db格式文件。torch_npu.profiler.ProfilerLevel.Level_none时，该参数不生效。
record_op_args	控制算子信息统计功能开关。可取值true（开启）或false（关闭），默认关闭。开启后会在{worker_name}_{时间戳}_ascend_pt_op_args目录输出采集到算子信息文件。说明：该参数在AOE工具执行PyTorch训练场景下调优时使用，且不建议与其他性能数据采集接口同时开启。详见《AOE工具使用指南》。

experimental_config参数说明
