基本原理

完成自定义算子编译后，会自动生成单算子API，可以直接在应用程序中调用。

单算子API的形式一般定义为“两段式接口”，形如：

aclnnStatus aclnnXxxGetWorkspaceSize(const aclTensor *src, ..., aclTensor *out, uint64_t workspaceSize, aclOpExecutor **executor);
aclnnStatus aclnnXxx(void* workspace, int64 workspaceSize, aclOpExecutor* executor, aclrtStream stream);

其中aclnnXxxGetWorkspaceSize为第一段接口，主要用于计算本次API调用计算过程中需要多少的workspace内存。获取到本次API计算需要的workspace大小后，按照workspaceSize大小申请Device侧内存，然后调用第二段接口aclnnXxx执行计算。

aclnnXxxGetWorkspaceSize接口的输入输出参数生成规则如下：

可选输入的命名增加Optional后缀。如下样例中，x是可选输入。

aclnnStatus aclnnXxxGetWorkspaceSize(const aclTensor *xOptional, ..., aclTensor *out, uint64_t workspaceSize, aclOpExecutor **executor);

输入输出同名、使用同一个Tensor承载的情况下，生成的aclnn接口中只保留input参数同时去掉input的const修饰，并以Ref作为后缀。如下样例中，原型定义input、output都定义为x，xRef既作为输入，又作为输出。
```
aclnnStatus aclnnXxxGetWorkspaceSize(aclTensor *xRef, ..., uint64_t workspaceSize, aclOpExecutor **executor);
```

如果仅有一个输出，输出参数命名为out；如果存在多个输出，每个输出后面都以Out作为后缀。

// 仅有一个输出
aclnnStatus aclnnXxxGetWorkspaceSize(const aclTensor *src, ..., aclTensor *out, uint64_t workspaceSize, aclOpExecutor **executor);
// 存在多个输出
aclnnStatus aclnnXxxGetWorkspaceSize(const aclTensor *src, ..., aclTensor *yOut, aclTensor *y1Out, ..., uint64_t workspaceSize, aclOpExecutor **executor);

前置步骤

参考创建算子工程完成自定义算子工程的创建。
参考Kernel侧算子实现完成kernel侧实现的相关准备，参考Host侧Tiling实现、算子原型定义完成host侧实现相关准备。

对于自定义算子工程，参考算子工程编译、算子包部署完成算子的编译部署，编译部署时需要开启算子的二进制编译功能：修改算子工程中的编译配置项文件CMakePresets.json，将ENABLE_BINARY_PACKAGE设置为True。编译部署时可将算子的二进制部署到当前环境，便于后续算子的调用。

"ENABLE_BINARY_PACKAGE": {
                    "type": "BOOL",
                    "value": "True"
                },

算子编译部署后，会在算子包安装目录下的op_api目录生成单算子调用的头文件aclnn_xx.h和动态库libcust_opapi.so。

以默认安装场景为例，单算子调用的头文件.h和动态库libcust_opapi.so所在的目录结构，如下所示：

├── opp    //算子库目录
│   ├── vendors     //自定义算子所在目录
│       ├── config.ini
│       └── vendor_name1   // 存储对应厂商部署的自定义算子，此名字为编译自定义算子安装包时配置的vendor_name，若未配置，默认值为customize
│           ├── op_api
│           │   ├── include
│           │   │  └── aclnn_xx.h
│           │   └── lib
│           │       └── libcust_opapi.so
...

准备验证代码工程

代码工程目录结构如下，您可以单击LINK，获取样例工程的完整样例：

├──input                                                 // 存放脚本生成的输入数据目录
├──output                                                // 存放算子运行输出数据和真值数据的目录
├── inc                           // 头文件目录
│   ├── common.h                 // 声明公共方法类，用于读取二进制文件
│   ├── operator_desc.h          // 算子描述声明文件，包含算子输入/输出，算子类型以及输入描述与输出描述
│   ├── op_runner.h              // 算子运行相关信息声明文件，包含算子输入/输出个数，输入/输出大小等
├── src
│   ├── CMakeLists.txt    // 编译规则文件
│   ├── common.cpp         // 公共函数，读取二进制文件函数的实现文件
│   ├── main.cpp    // 单算子调用应用的入口
│   ├── operator_desc.cpp     // 构造算子的输入与输出描述
│   ├── op_runner.cpp   // 单算子调用主体流程实现文件
├── scripts
│   ├── verify_result.py    // 真值对比文件
│   ├── gen_data.py    // 输入数据和真值数据生成脚本文件
│   ├── acl.json    // acl配置文件

下文将重点介绍和单算子调用流程相关的main.cpp、op_runner.cpp文件、CMakeLists.txt文件如何编写，其他文件请自行参考。

单算子调用流程

单算子API执行流程如下：

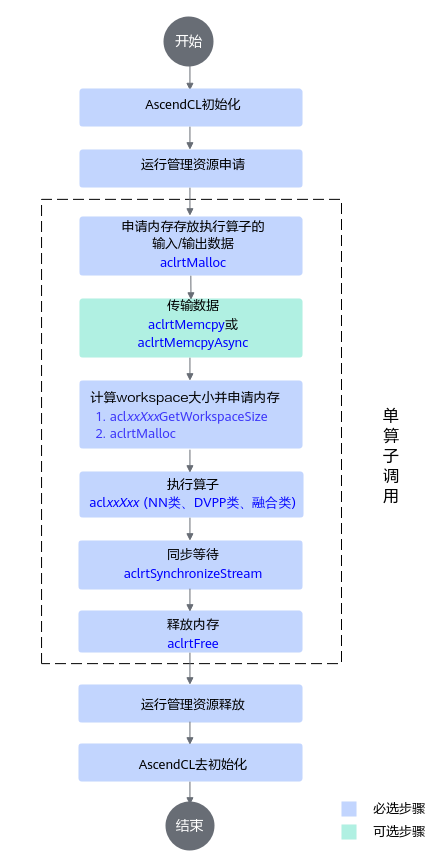

图1 单算子API执行接口调用流程

本节以AddCustom自定义算子调用为例，介绍如何编写算子调用的代码逻辑。其他算子的调用逻辑与Add算子大致一样，请根据实际情况自行修改代码。

以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考，调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。

因为单算子API执行方式，会自动在编译工程的build_out/autogen目录下生成.cpp和.h，编写单算子的调用代码时，要包含自动生成的单算子API执行接口头文件。本样例中，示例如下：

#include "aclnn_add_custom.h"

// 1.AscendCL初始化
aclRet = aclInit("../scripts/acl.json");

// 2.运行管理资源申请
int deviceId = 0;
aclRet = aclrtSetDevice(deviceid);
// 获取软件栈的运行模式，不同运行模式影响后续的接口调用流程（例如是否进行数据传输等）
aclrtRunMode runMode;
bool g_isDevice = false;
aclError aclRet = aclrtGetRunMode(&runMode);
g_isDevice = (runMode == ACL_DEVICE);

// 3.申请内存存放算子的输入输出
// ......

// 4.传输数据
if (aclrtMemcpy(devInputs_[i], size, hostInputs_[i], size, kind) != ACL_SUCCESS) {
    return false;
}

// 5.计算workspace大小并申请内存
size_t workspaceSize = 0;
aclOpExecutor *handle = nullptr;
auto ret = aclnnAddCustomGetWorkspaceSize(inputTensor_[0], inputTensor_[1], outputTensor_[0],
                                          &workspaceSize, &handle);
// ...
void *workspace = nullptr;
if (workspaceSize != 0) {
    if (aclrtMalloc(&workspace, workspaceSize, ACL_MEM_MALLOC_HUGE_FIRST) != ACL_SUCCESS) {
        ERROR_LOG("Malloc device memory failed");
    }
}

// 6.执行算子
if (aclnnAddCustom(workspace, workspaceSize, handle, stream) != ACL_SUCCESS) {
    (void)aclrtDestroyStream(stream);
    ERROR_LOG("Execute Operator failed. error code is %d", static_cast<int32_t>(ret));
    return false;
}

// 7.同步等待
aclrtSynchronizeStream(stream);

// 8.处理执行算子后的输出数据，例如在屏幕上显示、写入文件等，由用户根据实际情况自行实现
// ......

// 9.释放运行管理资源
aclRet = aclrtResetDevice(deviceid);
// ....

// 10.AscendCL去初始化
aclRet = aclFinalize();

CMakeLists文件

算子编译后，会生成单算子调用的头文件aclnn_xx.h和动态库libcust_opapi.so。具体路径请参考前置步骤。

编译算子调用程序时，需要在头文件的搜索路径include_directories中增加单算子调用的头文件目录，便于找到该头文件；同时需要链接cust_opapi动态库并在库文件的搜索路径link_directories中增加libcust_opapi.so所在目录。

在头文件的搜索路径include_directories中增加单算子调用的头文件目录。以下样例仅为参考，请根据头文件的实际目录位置进行设置。
```
include_directories(
    ${INC_PATH}/runtime/include
    ${INC_PATH}/atc/include
    ../inc
    ${OP_API_PATH}/include
)
```

链接cust_opapi链接库。

target_link_libraries(execute_add_op
    ascendcl
    cust_opapi
    acl_op_compiler
    nnopbase
    stdc++
)

在库文件的搜索路径link_directories中增加libcust_opapi.so所在目录。以下样例仅为参考，请根据库文件的实际目录位置进行设置。
```
link_directories(
    ${LIB_PATH}
    ${LIB_PATH1}
    ${OP_API_PATH}/lib
)
```

生成测试数据

在样例工程目录下，执行如下命令：

python3 scripts/gen_data.py

会在工程目录下input目录中生成两个shape为(8,2048)，数据类型为float16的数据文件input_0.bin与input_1.bin，用于进行AddCustom算子的验证。

代码样例如下：

import numpy as np
a = np.random.randint(100, size=(8, 2048,)).astype(np.float16)
b = np.random.randint(100, size=(8, 2048,)).astype(np.float16)
a.tofile('input_0.bin')
b.tofile('input_1.bin')

编译与运行

开发环境上，设置环境变量，配置AscendCL单算子验证程序编译依赖的头文件与库文件路径，如下为设置环境变量的示例。${INSTALL_DIR}表示CANN软件安装目录，例如，$HOME/Ascend/ascend-toolkit/latest。{arch-os}为运行环境的架构和操作系统，arch表示操作系统架构，os表示操作系统，例如x86_64-linux。
```
export DDK_PATH=${INSTALL_DIR}
export NPU_HOST_LIB=${INSTALL_DIR}/{arch-os}/lib64
```
编译样例工程，生成单算子验证可执行文件。
1. 切换到样例工程根目录，然后在样例工程根目录下执行如下命令创建目录用于存放编译文件，例如，创建的目录为“build”。
```
mkdir -p build
```
2. 进入build目录，执行cmake编译命令，生成编译文件
   命令示例如下所示：
```
cd build
cmake ../src
```
3. 执行如下命令，生成可执行文件。
```
make
```
  会在工程目录的output目录下生成可执行文件execute_add_op。

执行单算子

以运行用户（例如HwHiAiUser）拷贝开发环境中样例工程output目录下的execute_add_op到运行环境任一目录。
说明：若您的开发环境即为运行环境，此拷贝操作可跳过。

在运行环境中，执行execute_add_op文件：

chmod +x execute_add_op
./execute_add_op

会有如下屏显信息：

[INFO]  Set device[0] success
[INFO]  Get RunMode[1] success
[INFO]  Init resource success
[INFO]  Set input success
[INFO]  Copy input[0] success
[INFO]  Copy input[1] success
[INFO]  Create stream success
[INFO]  Execute aclnnAddCustomGetWorkspaceSize success, workspace size 0
[INFO]  Execute aclnnAddCustom success
[INFO]  Synchronize stream success
[INFO]  Copy output[0] success
[INFO]  Write output success
[INFO]  Run op success
[INFO]  Reset Device success
[INFO]  Destory resource success

如果有Run op success，表明执行成功，会在output目录下生成输出文件output_z.bin。

比较真值文件
 切换到样例工程根目录，然后执行如下命令：
```
python3 scripts/verify_result.py output/output_z.bin output/golden.bin
```
会有如下屏显信息：
```
test pass
```
可见，AddCustom算子验证结果正确。
