性能调优

最优性能参数配置

maxBatchSize调优指导

在mindservice.log日志中，过滤测试时间段对应的“COMPLETED REQ ID”关键字如下：

...COMPLETED REQ ID:  363 , 5   , 593 , 81  , 512 , 12  , 60  , 1
...COMPLETED REQ ID:  377 , 5   , 237 , 87  , 150 , 12  , 60  , 1

• 前五列代表当前batch在本次decode推理完成的第一个请求的基本信息。
• 后三列代表本次decode推理的batch的基本信息。

性能的最优值就是根据第7列的NpuBlock使用个数和Total Block Num个数之间的关系调整BatchSize，具体调整策略如下：

• 如果在整个过程中，Block Num一直低于Total Block Num，那么说明BatchSize不足，适当调大。
• 如果在整个过程中，Block Num在部分请求段大于或等于Total Block Num，那么说明BatchSize过大，直接调小到该段对应的BatchSize附近。

操作步骤

这里以llama-65b模型为例进行最优性能的配置，环境信息举例如下：

• 本机显存大小为64G的卡，NPU数量为8卡，以已占用3G为例。
• 由于后处理在当前版本默认开启，以占用2G为例；如需关闭后处理，请参见如下方法，关闭后则不需要参与计算。

  使用vim命令打开/usr/local/Ascend/mindie/latest/mindie-service/latest/bin/ibis目录中的model_inputs.py文件，注释第61-64行即可关闭后处理：

  # elif input_tensor.name() == "SAMPLING":
  #     has_sampling = True
  #     if is_prefill:
  #        sampling_param = np.array(input_tensor, copy=False)[0]

1. 请参考表5中的“npuMemSize”参数计算出npuMemSize的值并根据计算结果调整配置中的该值，计算过程如下所示。
   1. 计算模型的权重大小，计算公式为：参数量*tensor字节数（这两个值请用户根据模型自行获取）。

      llama-65b模型的参数量为650亿，tensor字节数为2，通过计算公式得出llama-65b的权重约为130G。

   2. 计算npuMemSize的值，计算公式为：Floor[(总空闲-权重/NPU卡数-后处理占用)* 系数]，系数取值为0.8。

      npuMemSize = Floor[ (64 - 3 - 130/8 - 2)] * 0.8 = 34G。



      “Floor”表示计算结果向下取整。

2. 请参考表6中的“maxBatchSize”参数计算出maxBatchSize的值并根据计算结果调整配置中的该值，计算过程如下所示。
   根据计算公式：maxBatchSize = Total Block Num/Block Num，需要先计算出Total Block Num和Block Num的值。

   1. 计算Total Block Num的值。

      根据计算公式：Total Block Num = Floor[NPU显存/(模型网络层数*Block Size*模型注意力头数*注意力头大小*Cache类型字节数*Cache数)]，公式中各参数的取值信息如表2所示。

      表2 Total Block Num公式中的参数值

      参数	取值
      NPU显存	1中npuMemSize的值。
      模型网络层数	模型网络层数是模型权重文件config.json中的hidden_layers值，取值为：80。
      Block Size	默认值：128。
      模型注意力头数	“模型注意力头数*注意力头大小”的值为模型权重文件中config.json中的hidden_size值。 说明： 对于llama2模型，由于是GQA类模型（分组查询注意力类模型），需使用模型权重文件config.json中num_key_value_heads的值作为注意力头数，而不是num_attention_heads。所以每张卡上的“模型注意力头数*注意力头大小”的值不一定是用hidden_size/卡数。例如llama2-70b的“模型注意力头数*注意力头大小”的值应该为8*128=1024，而不是hidden_size中的值：8192。
      注意力头大小
      Cache类型字节数	由模型config.json文件中的torch.dtype决定，一般为float16类型，取值为：2。
      Cache数	默认值：2。

      将以上参数值代入公式，得到Total Block Num=Floor[34*1024*1024*1024/(80 * 128 * 128 * 64/8 * 2 * 2)] = 870。

      注：以上算式中64/8是由于有8张NPU卡，所以注意头数需均分在8张卡上。



      Total Block Num的值也可以通过跑一次性能后在python日志中的npuBlockNum获取，详情请参考•吞吐量最大化。

   2. 计算Block Num的值。

      根据计算公式：Block Num = Ceil(输入Token数/Block Size)+Ceil(最大输出Token数/Block Size)，公式中各参数的取值信息如表3所示。

      表3 Block Num公式中的参数值

      参数	取值
      输入Token数	首次一般参考数据集的平均输入，取值100。 第二次则可以直接取返回结果中的average_input_length的值。
      最大输出Token数	从config.json文件中的maxIterTimes参数获取，取值：512。
      Block Size	默认值：128。

      将以上参数值代入公式，得到Block Num = Ceil(100/128)+Ceil(512/128) = 5。



      “Ceil”表示计算结果向上取整。

   3. 根据2.a和2.b计算出的Total Block Num和Block Num值，然后使用公式maxBatchSize=Total Block Num/Block Num得到maxBatchSize的值。

      maxBatchSize = 870/5 = 174。

3. 根据2中maxBatchSize的值调整maxPrefillBatchSize和maxPrefillTokens的值，并将supportSelectBatch参数设置为“true”，详情请参考最优性能参数配置。

   preAllocBlocks的值根据ceil(数据集平均输出长度/cacheBlockSize) 进行计算，约为1。

4. 根据本机环境和选用的模型需要调整npuDeviceIds和worldSize的值，详情请参考最优性能参数配置。进行第一次调试，调试方法请参见llm_engine_test。


   数据集如需要转换请参见数据集使用章节。

5. 调整npuMemSize，在调试过程中，重开一个窗口使用以下命令查看占卡情况，如果剩余空间还很大，可以调大npuMemSize的值，重复2~4后再次进行调试。

   watch npu-smi info

   • 当npuMemSize的值不够大时，可以继续调大空闲值，如图1。

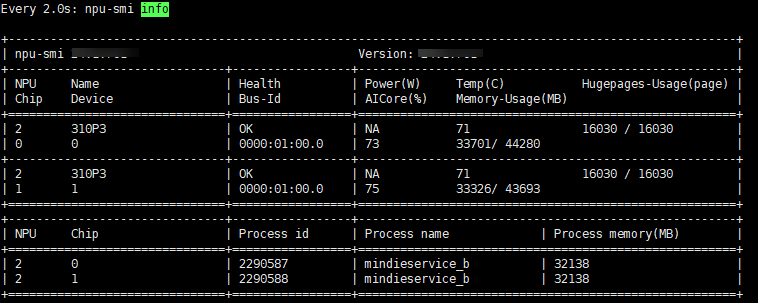

     图1 npuMemSize值不够大

   • 当npuMemSize的值过大时，则会报“Npu out of memory”错误，如图2所示。

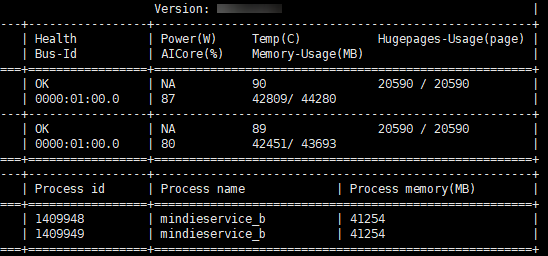

     图2 npuMemSize过大的情况

   • 根据“Npu out of memory”报错信息，将npuMemSize的值调小（比如在原来的值上减2，避免卡死），则可以达到最优npuMemSize的值。如图3，大概是占据95%卡的状态。
     图3 npuMemSize最优值


     这时从性能返回结果可以看出来lpot会优于配置之前的值，并且generate speed也有很大的提升。

6. 根据用户需求通过以下方式进行吞吐量最大化的配置或者非首token时延（lpot）最小化的配置。
   • 吞吐量最大化

     通过调整maxBatchSize的值使吞吐量最大化。首先根据结果日志（logs/mindservice.logs）使用以下命令查看最大Total Block Num的值，如图4所示。

     grep "COMPLETED" mindservice*.log

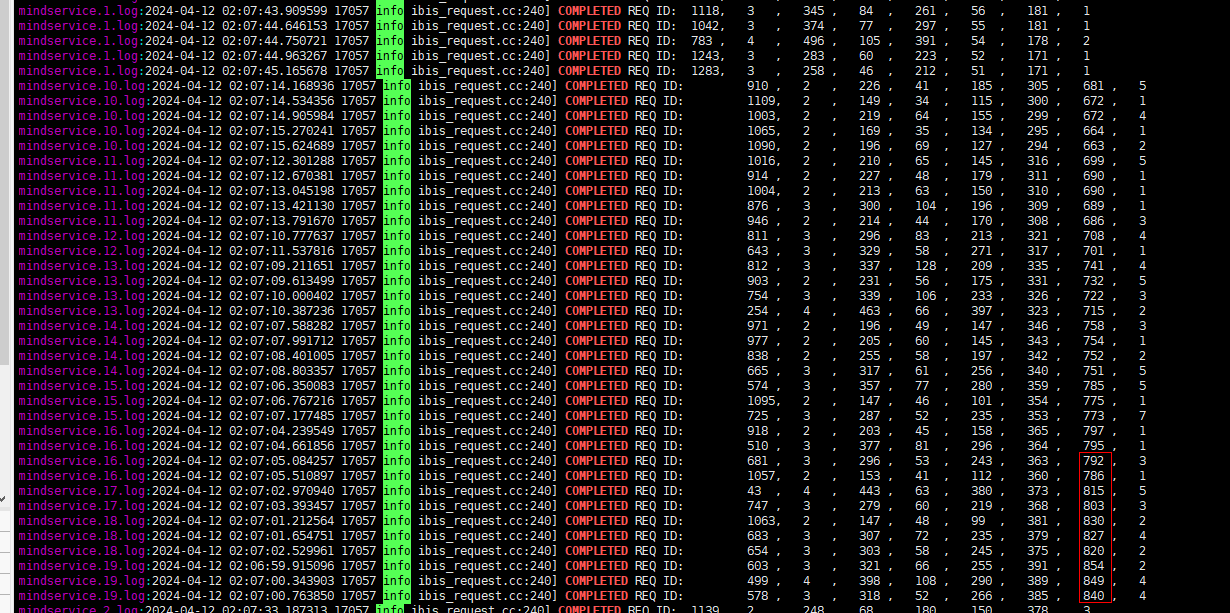

     图4 最大Total Block Num值


     从上图中查看Total Block Num的峰值为854，比计算得到的Total Block Num值小。即可适当调大maxBatchSize的值（同步调整对应的maxPrefillBatchSize、maxPrefillTokens和maxPreemptCount的值）再进行一次性能操作。



     也可以通过将set_env.sh环境变量中打开Python日志（export MIES_PYTHON_LOG_TO_FILE=1），并在/workspace/log/pythonlog.log.xxxxx下对应日志中通过搜索npuBlockNum找到，如图5所示，值为896。

     图5 python日志中的npuBlockNum显示

   • 非首token时延（lpot）最小化

     为了让非首token时延（lpot）最小化，则需要调小maxBatchSize来达到最优性能，暂时只能通过阶梯调整。

     根据3对maxBatchSize进行调整，并调整对应的maxPrefillBatchSize、maxPrefillTokens和maxPreemptCount的值，对比哪个值可以达到要求。



     maxPrefillTokens的值不能小于4096。

     比如baichuan2-7b模型在Atlas 300I Duo 推理卡上进行的测试，lpot要求是小于80ms，这时maxBatchSize的值选择87时可以得到最小化的时延要求以及该时延下最优吞吐量。

     表4 maxBatchSize对应的lpot和generate speed

     maxBatchSize	lpot（时延）	generate speed（吞吐量）
     200	160	1145
     100	88	1074
     90	81	1058
     89	80.4	1058
     88	80.4	1060
     87	79.7	1032
