SetAippFunctions

功能说明

设置图片预处理(AIPP,AI core pre-process)相关参数。和LoadImageToLocal接口配合使用。设置后,调用LoadImageToLocal接口可在搬运过程中完成图像预处理操作:包括数据填充,通道交换,单行读取、数据类型转换、通道填充、色域转换。调用SetAippFunctions接口时需传入源图片在Global Memory上的矩阵、源图片的图片格式。

  • 数据填充:在图片HW方向上padding。分为如下几种模式:
    • 模式0:常量填充模式,padding区域各位置填充为常数,支持设置每个通道填充的常数。该模式下仅支持左右padding,不支持上下padding。

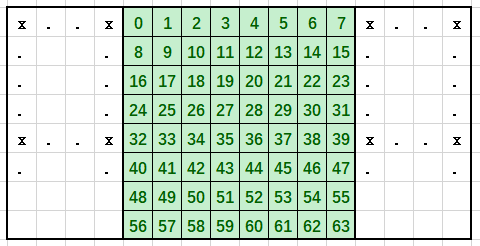

      图1 常量填充模式
    • 模式1:行列填充模式,padding区域各位置填充行/列上最邻近源图片位置的数据。

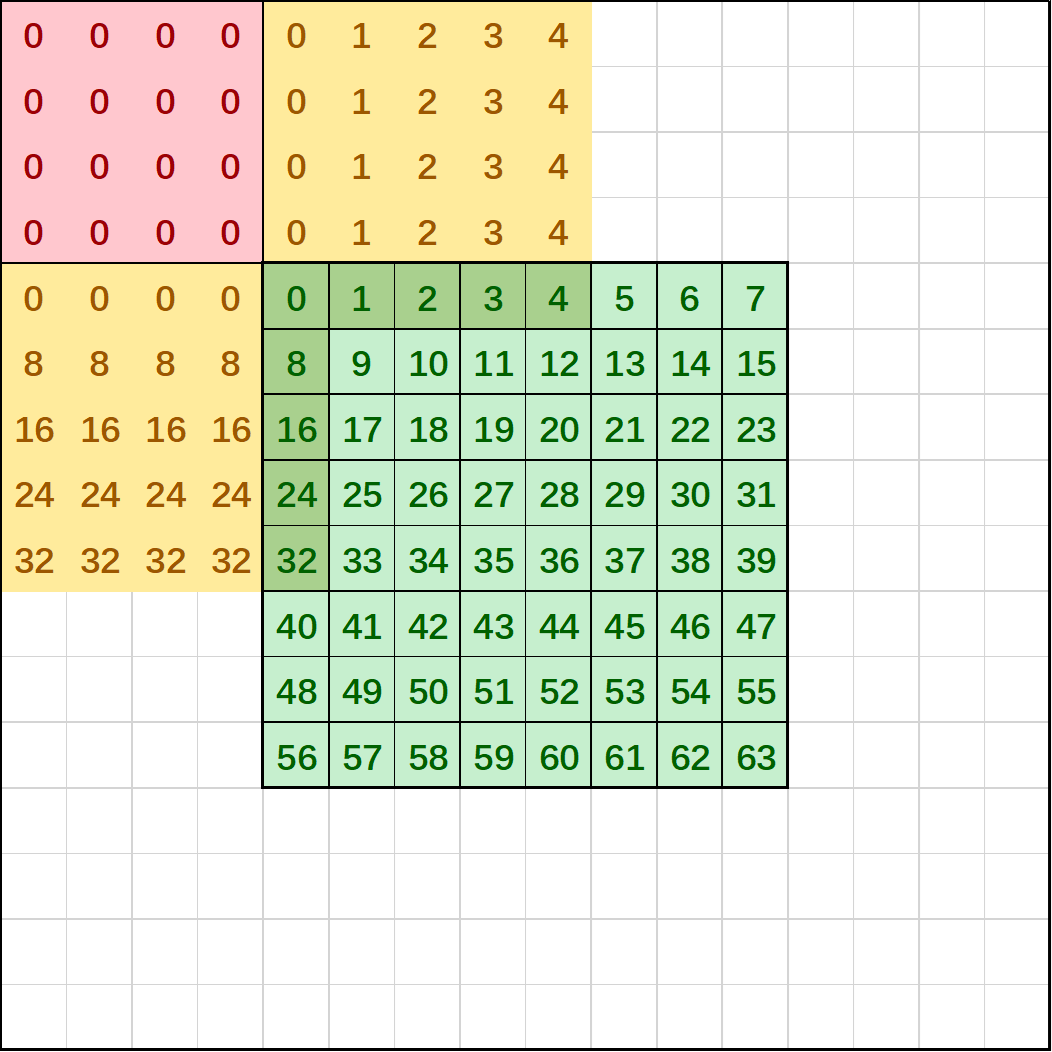

      图2 行列填充模式
    • 模式2:块填充模式,按照padding的宽高,从源图片拷贝数据块进行padding区域填充。

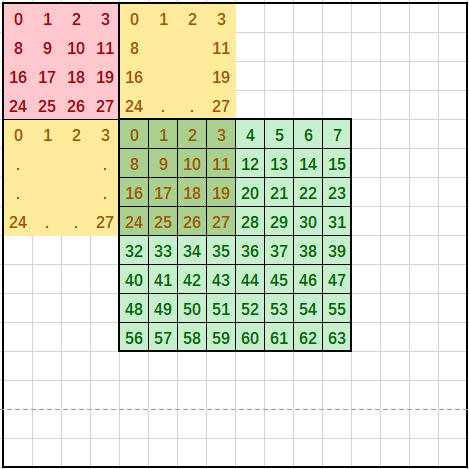

      图3 块填充模式
    • 模式3:镜像块填充模式,按照padding的宽高,从源图片拷贝数据块的镜像进行padding区域填充。

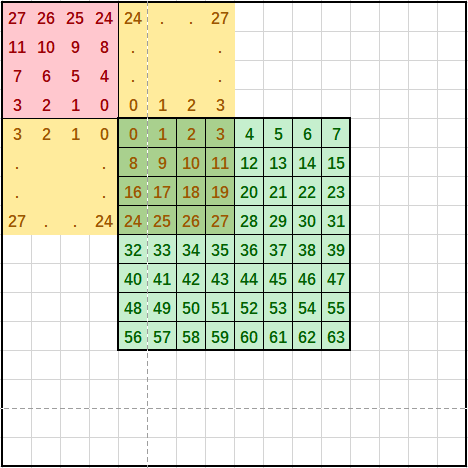

      图4 镜像块填充模式
  • 通道交换:将图片通道进行交换。

    对于RGB888格式,支持交换R和B通道。

    对于YUV420SP格式,支持交换U和V通道。

    对于XRGB8888格式,支持X通道后移(XRGB->RGBX)、支持交换R和B通道。

    例:对于XRGB格式的数据,芯片在处理的时候会默认丢弃掉第四个通道的数据留下XRG。因此如果要保留RGB通道的数据,对于XRGB输入的需要后移X通道,将输入的通道转换为RGBX即可。

  • 单行读取:源图片中仅读取一行。

    调用数据搬运接口时,开启单行读取后设置的目的图片高度参数无效,如LoadImageToLocal接口的loadImageToLocalParams.verSize。

  • 数据类型转换:转换像素的数据类型,支持uint8转换为int8或fp16。
    1
    2
    3
    4
    // 例1:实现uint8 ->int8 的类型转换,同时实现零均值化:设置每个通道mean值为该通道所有数据的平均值(min和var值无效,不用设置)。
    output[i][j][k] = input[i][j][k]  mean[k]
    // 例2:实现uint8 -> fp16 的类型转换,同时实现归一化:设置每个通道mean值为该通道所有数据的平均值,min值为该通道所有数据零均值化后的最小值,var值为该通道所有数据的最大值减最小值的倒数。
    uint8 -> fp16:  output[i][j][k] = (input[i][j][k]  mean[k]  min[k]) * var[k]


    转换后的数据类型是由模板参数U配置,U为uint8时数据类型转换功能不生效。

    调用数据搬运接口时,目的Tensor的数据类型需要与本接口输出数据类型保持一致,如LoadImageToLocal的dstLocal参数的数据类型。

  • 通道填充:在图片通道方向上padding。默认为模式0。

    模式0:将通道padding至32Bytes。即输出数据类型为uint8/int8时,padding至32通道;输出数据类型为fp16时,padding至16通道。

    模式1:将通道padding至4通道。

  • 色域转换:RGB格式转换为YUV格式,或YUV模式转换为RGB格式。

函数原型

  • 输入图片格式为YUV400、RGB888、XRGB8888
    1
    2
    template<typename T, typename U>
    void SetAippFunctions(const GlobalTensor<T>& src0, AippInputFormat format, AippParams<U> config)

  • 输入图片格式为YUV420 Semi-Planar
    1
    2
    template<typename T, typename U>
    void SetAippFunctions(const GlobalTensor<T>& src0, const GlobalTensor<T>& src1, AippInputFormat format, AippParams<U> config)


参数说明

表1 模板参数说明

参数名称

含义

T

输入的数据类型,需要与format中设置的数据类型保持一致。

U

输出的数据类型,需要在搬运接口配置同样的数据类型,如LoadImageToLocal的dstLocal参数数据类型。

  • 如果不使能数据类型转换功能,需要与输入类型保持一致;
  • 如果使能数据类型转换功能,需要与期望转换后的类型保持一致。
表2 参数说明

参数名称

输入/输出

含义

src0

输入

源图片在Global Memory上的矩阵。

源图片格式为YUV420SP时,表示Y维度在Global Memory上的矩阵。

src1

输入

源图片格式为YUV420SP时,表示UV维度在Global Memory上的矩阵。

源图片格式为其他格式时,该参数无效。

format

输入

源图片的图片格式。AippInputFormat为枚举类型,取值为:

1
2
3
4
AippInputFormat::YUV420SP_U8  // YUV420 Semi-Planar,数据类型为uint8_t
AippInputFormat::XRGB8888_U8  // XRGB8888,数据类型为uint8_t
AippInputFormat::RGB888_U8  // RGB888,数据类型为uint8_t
AippInputFormat::YUV400_U8  // YUV400,数据类型为uint8_t

config

输入

图片预处理的相关参数,类型为AippParams,结构体具体定义为:

1
2
3
4
5
6
7
8
9
template <typename U>
struct AippParams {
    AippPaddingParams<U> paddingParams;
    AippSwapParams swapParams;
    AippSingleLineParams singleLineParams;
    AippDataTypeConvParams dtcParams;
    AippChannelPaddingParams<U> cPaddingParams;
    AippColorSpaceConvParams cscParams;
};

AippParams结构体内各子结构体定义如下:

  • 数据填充功能相关参数,说明见表3
    1
    2
    3
    4
    5
    6
    7
    template <typename U>
    struct AippPaddingParams {
        uint32_t paddingMode;
        U paddingValueCh0;
        U paddingValueCh1;
        U paddingValueCh2;
    };

  • 通道交换功能相关参数,说明见表4
    1
    2
    3
    4
    5
    struct AippSwapParams {
        bool isSwapRB;
        bool isSwapUV;
        bool isSwapAX;
    };

  • 单行读取功能相关参数,说明见表5
    1
    2
    3
    struct AippSingleLineParams {
        bool isSingleLineCopy;
    };

  • 数据类型转换功能相关参数,说明见表6
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    struct AippDataTypeConvParams {
        uint8_t meanValueCh0;
        uint8_t meanValueCh1;
        uint8_t meanValueCh2;
        half minValueCh0;
        half minValueCh1;
        half minValueCh2;
        half varValueCh0;
        half varValueCh1;
        half varValueCh2;
    };

  • 通道填充功能相关参数,说明见表7
    1
    2
    3
    4
    5
    template <typename U>
    struct AippChannelPaddingParams {
        uint32_t cPaddingMode;
        U cPaddingValue;
    };

  • 色域转换功能相关参数,说明见表8
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    struct AippColorSpaceConvParams {
        bool isEnableCsc;
        int16_t cscMatrixR0C0;
        int16_t cscMatrixR0C1;
        int16_t cscMatrixR0C2;
        int16_t cscMatrixR1C0;
        int16_t cscMatrixR1C1;
        int16_t cscMatrixR1C2;
        int16_t cscMatrixR2C0;
        int16_t cscMatrixR2C1;
        int16_t cscMatrixR2C2;
        uint8_t cscBiasIn0;
        uint8_t cscBiasIn1;
        uint8_t cscBiasIn2;
        uint8_t cscBiasOut0;
        uint8_t cscBiasOut1;
        uint8_t cscBiasOut2;
    };

表3 AippPaddingParams结构体内参数说明

参数名称

输入/输出

含义

paddingMode

输入

padding的模式,取值范围[0, 3],默认值为0。

0:常数填充模式,此模式仅支持左右填充。

1:行列拷贝模式。

2:块拷贝模式。

3:镜像块拷贝模式。

paddingValueCh0

输入

padding区域中channel0填充的数据,仅常数填充模式有效,数据类型为U,默认值为0。

paddingValueCh1

输入

padding区域中channel1填充的数据,仅常数填充模式有效,数据类型为U,默认值为0。

paddingValueCh2

输入

padding区域中channel2填充的数据,仅常数填充模式有效,数据类型为U,默认值为0。

paddingValueCh3

输入

padding区域中channel3填充的数据,仅常数填充模式有效,数据类型为U,默认值为0。

表4 AippSwapParams结构体内参数说明

参数名称

输入/输出

含义

isSwapRB

输入

对于RGB888、XRGB8888格式,是否交换R和B通道。默认值为false。

isSwapUV

输入

对于YUV420SP格式,是否交换U和V通道。默认值为false。

isSwapAX

输入

对于XRGB8888格式,是否将X通道后移,即XRGB->RGBX。默认值为false。

表5 AippSingleLineParams结构体内参数说明

参数名称

输入/输出

含义

isSingleLineCopy

输入

是否开启单行读取模式。开启后,仅从源图片读取一行。默认值为false。

表6 AippDataTypeConvParams结构体内参数说明

参数名称

输入/输出

含义

dtcMeanCh0

输入

计算公式内的mean值,channel0,数据类型为uint8,默认值为0。

dtcMeanCh1

输入

计算公式内的mean值,channel1,数据类型为uint8,默认值为0。

dtcMeanCh2

输入

计算公式内的mean值,channel2,数据类型为uint8,默认值为0。

dtcMinCh0

输入

计算公式内的min值,channel0,数据类型为half,默认值为0。

Atlas 200/500 A2推理产品不支持配置该参数。

dtcMinCh1

输入

计算公式内的min值,channel1,数据类型为half,默认值为0。

Atlas 200/500 A2推理产品不支持配置该参数。

dtcMinCh2

输入

计算公式内的min值,channel2,数据类型为half,默认值为0。

Atlas 200/500 A2推理产品不支持配置该参数。

dtcVarCh0

输入

计算公式内的var值,channel0,数据类型为half,默认值为1.0。

dtcVarCh1

输入

计算公式内的var值,channel1,数据类型为half,默认值为1.0。

dtcVarCh2

输入

计算公式内的var值,channel2,数据类型为half,默认值为1.0。

表7 AippChannelPaddingParams结构体内参数说明

参数名称

输入/输出

含义

cPaddingMode

输入

channel padding的类型,取值范围为[0, 1],默认值为0。

0:填充到32B。即输出数据类型U为uint8/int8时填充到32通道,为half时填充到16通道。

1:填充到4通道。

cPaddingValue

输入

channel padding填充的值,数据类型为U,默认值为0。

表8 AippColorSpaceConvParams结构体内参数说明

参数名称

输入/输出

含义

isEnableCsc

输入

是否开启色域转换功能,默认值为false。

cscMatrixR0C0

输入

色域转换矩阵cscMatrix[0][0]。

cscMatrixR0C1

输入

色域转换矩阵cscMatrix[0][1]。

cscMatrixR0C2

输入

色域转换矩阵cscMatrix[0][2]。

cscMatrixR1C0

输入

色域转换矩阵cscMatrix[1][0]。

cscMatrixR1C1

输入

色域转换矩阵cscMatrix[1][1]。

cscMatrixR1C2

输入

色域转换矩阵cscMatrix[1][2]。

cscMatrixR2C0

输入

色域转换矩阵cscMatrix[2][0]。

cscMatrixR2C1

输入

色域转换矩阵cscMatrix[2][1]。

cscMatrixR2C2

输入

色域转换矩阵cscMatrix[2][2]。

cscBiasIn0

输入

RGB转YUV偏置cscBiasIn[0]。YUV转RGB时无效。

cscBiasIn1

输入

RGB转YUV偏置cscBiasIn[1]。YUV转RGB时无效。

cscBiasIn2

输入

RGB转YUV偏置cscBiasIn[2]。YUV转RGB时无效。

cscBiasOut0

输入

YUV转RGB偏置cscBiasOut0[0]。RGB转YUV时无效。

cscBiasOut1

输入

YUV转RGB偏置cscBiasOut1[1]。RGB转YUV时无效。

cscBiasOut2

输入

YUV转RGB偏置cscBiasOut2[2]。RGB转YUV时无效。

支持的型号

Atlas推理系列产品AI Core

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品

注意事项

src0、src1在Global Memory上的地址对齐要求如下:

图片格式

src0

src1

YUV420SP

必须2Bytes对齐

必须2Bytes对齐

XRGB8888

必须4Bytes对齐

-

RGB888

无对齐要求

-

YUV400

无对齐要求

-

返回值

调用示例

  • 该调用示例支持的运行平台为Atlas推理系列产品AI Core,示例图片格式为YUV420SP。
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    #include "kernel_operator.h"

    class KernelLoadImage {
    public:
        __aicore__ inline KernelLoadImage()
        {
            // YUV420SP 图片中,Y 维度的 size
            gmSrc0Size = srcHorizSize * srcVertSize;
            // YUV420SP 图片中,UV 维度的 size
            gmSrc1Size = (srcHorizSize / 2) * (srcVertSize / 2) * 2;
            dstSize = dstHorizSize * dstVertSize * cSize;
        }
        __aicore__ inline void Init(__gm__ uint8_t *fmGm, __gm__ uint8_t *dstGm)
        {
            fmGlobal.SetGlobalBuffer((__gm__ uint8_t *)fmGm);
            dstGlobal.SetGlobalBuffer((__gm__ int8_t *)dstGm);
            pipe.InitBuffer(inQueueA1, 1, (gmSrc0Size + gmSrc1Size) * sizeof(int8_t));
            pipe.InitBuffer(outQueueUB, 1, dstSize * sizeof(int8_t));
        }
        __aicore__ inline void Process()
        {
            CopyIn();
            CopyToUB();
            CopyOut();
        }
    private:
        __aicore__ inline void CopyIn()
        {
            AscendC::LocalTensor<int8_t> featureMapA1 = inQueueA1.AllocTensor<int8_t>();
            uint64_t fm_addr = static_cast<uint64_t>(reinterpret_cast<uintptr_t>(fmGlobal.GetPhyAddr()));
            // aipp config
            AscendC::AippParams<int8_t> aippConfig;
            aippConfig.cPaddingParams.cPaddingMode = cPadMode;
            aippConfig.cPaddingParams.cPaddingValue = cPaddingValue;
            // fmGlobal为整张输入图片,src1参数处填入图片UV维度的起始地址
            AscendC::SetAippFunctions(fmGlobal, fmGlobal[gmSrc0Size], inputFormat, aippConfig);
            AscendC::LoadImageToLocal(featureMapA1, { horizSize, vertSize, horizStartPos, vertStartPos, srcHorizSize, topPadSize, botPadSize, leftPadSize, rightPadSize });
            inQueueA1.EnQue(featureMapA1);
        }
        __aicore__ inline void CopyToUB()
        {
            AscendC::LocalTensor<int8_t> featureMapA1 = inQueueA1.DeQue<int8_t>();
            AscendC::LocalTensor<int8_t> featureMapUB = outQueueUB.AllocTensor<int8_t>();
            AscendC::DataCopy(featureMapUB, featureMapA1, dstSize);
            event_t eventIdMTE1ToMTE3 = static_cast<event_t>(GetTPipePtr()->FetchEventID(AscendC::HardEvent::MTE1_MTE3));
            AscendC::SetFlag<AscendC::HardEvent::MTE1_MTE3>(eventIdMTE1ToMTE3);
            AscendC::WaitFlag<AscendC::HardEvent::MTE1_MTE3>(eventIdMTE1ToMTE3);
            outQueueUB.EnQue<int8_t>(featureMapUB);
            inQueueA1.FreeTensor(featureMapA1);
        }
        __aicore__ inline void CopyOut()
        {
            AscendC::LocalTensor<int8_t> featureMapUB = outQueueUB.DeQue<int8_t>();
            AscendC::DataCopy(dstGlobal, featureMapUB, dstSize);
            outQueueUB.FreeTensor(featureMapUB);
        }
    private:
        AscendC::TPipe pipe;
        AscendC::TQue<AscendC::QuePosition::A1, 1> inQueueA1;
        AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueUB;

        AscendC::GlobalTensor<uint8_t> fmGlobal;
        AscendC::GlobalTensor<int8_t> dstGlobal;

        uint16_t horizSize = 32, vertSize = 32, horizStartPos = 0, vertStartPos = 0, srcHorizSize = 32, srcVertSize = 32, leftPadSize = 0, rightPadSize = 0;
        uint32_t dstHorizSize = 32, dstVertSize = 32, cSize = 32;
        uint8_t topPadSize = 0, botPadSize = 0;
        uint32_t gmSrc0Size = 0, gmSrc1Size = 0, dstSize = 0;
        AscendC::AippInputFormat inputFormat = AscendC::AippInputFormat::YUV420SP_U8;
        uint32_t cPadMode = 0;
        int8_t cPaddingValue = 0;
    };

    extern "C" __global__ __aicore__ void load_image_simple_kernel(__gm__ uint8_t *fmGm, __gm__ uint8_t *dstGm)
    {
        KernelLoadImage op;
        op.Init(fmGm, dstGm);
        op.Process();
    }
