MmadWithSparse

功能说明

完成矩阵乘加操作，传入的左矩阵A为稀疏矩阵，右矩阵B为稠密矩阵。对于矩阵A，在MmadWithSparse计算时完成稠密化；对于矩阵B，在计算执行前的输入数据准备时自行完成稠密化（按照下文中介绍的稠密算法进行稠密化），所以输入本接口的B矩阵为稠密矩阵。B稠密矩阵需要通过调用LoadDataWithSparse载入，同时加载索引矩阵，索引矩阵在矩阵B稠密化的过程中生成，再用于A矩阵的稠密化。

函数原型


           __aicore__ inline void MmadWithSparse(const LocalTensor<int32_t>& dstLocal, const LocalTensor< int8_t >& fmLocal, const LocalTensor< int8_t >& filterLocal, const MmadParams& mmadParams)

参数说明

表1 参数说明

参数名称

输入/输出

含义

dstLocal

输出

目的操作数，结果矩阵，类型为LocalTensor，支持的TPosition为CO1。

LocalTensor的起始地址需要256个元素（1024字节）对齐。

fmLocal

输入

源操作数，左矩阵A，类型为LocalTensor，支持的TPosition为A2。

LocalTensor的起始地址需要512字节对齐。

filterLocal

输入

源操作数，右矩阵B，类型为LocalTensor，支持的TPosition为B2。

LocalTensor的起始地址需要512字节对齐。

mmadParams

输入

矩阵乘相关参数，类型为MmadParams，结构体具体定义为：


                struct MmadParams
{
    uint16_t m;
    uint16_t n;
    uint16_t k;
    bool isBias;
    int32_t fmOffset;
    bool enSsparse;
    bool enWinogradA;
    bool enWinogradB;
    uint8_t unitFlag;
    bool cmatrixInitVal;
    bool cmatrixSource;
};

参数说明请参考表2。

注意事项

原始稀疏矩阵B每4个元素中应保证最多2个非零元素，如果存在3个或更多非零元素，则仅使用前2个非零元素。
M/K/N = 0表示不执行，该指令将被视为NOP并报警告。

操作数地址偏移对齐要求请参见通用约束。

稠密算法说明

假设原始稀疏矩阵B的每4个元素中至少有2个零，稠密化后的矩阵B是一个在每4个元素中过滤掉2个零的稠密矩阵。矩阵B稠密化的过程中生成索引矩阵，过程如下：对于稀疏矩阵B中的每4个元素，将在index矩阵中生成2个2位索引，并按照以下规则进行编码。索引必须在{0, 1, 2}范围内。

第一个索引用于指示前3个元素中第1个非零元素的相对位置。
第二个索引用于指示第2个非零元素在后3个元素中的相对位置。

具体可参考下表。其中，“-”表示算法不关心该位置上的值，因为其会被过滤。

示例	ele0	ele1	ele2	ele3	Index_a[i]	Index_b[i]
Two non-zero elements	0	0	X	Y	2’b10	2’b10
	0	X	0	Y	2’b01	2’b10
	X	0	0	Y	2’b00	2’b10
	0	X	Y	-	2’b01	2’b01
	X	0	Y	-	2’b00	2’b01
	X	Y	-	-	2’b00	2’b00
One non-zero element	0	0	0	X	2’b00	2’b10
	0	0	X	0	2’b10	2’b00
	0	X	0	0	2’b01	2’b00
	X	0	0	0	2’b00	2’b00
All zero	0	0	0	0	2’b00	2’b00

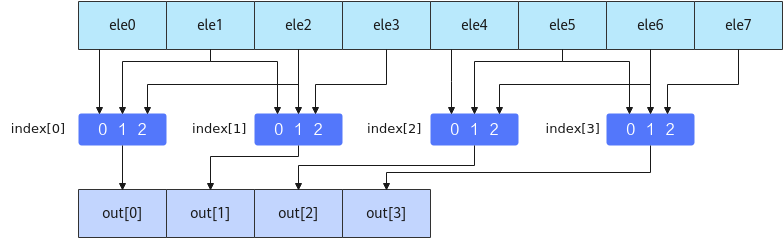

该索引矩阵用于A矩阵的稠密化，根据索引矩阵从MatrixA中的4个元素中选择2个元素参与计算，如下图所示：

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

调用示例





           #include "kernel_operator.h"

class KernelMatmul {
public:
    __aicore__ inline KernelMatmul() {}
    __aicore__ inline void Init(__gm__ uint8_t* a, __gm__ uint8_t* b, __gm__ uint8_t* idx, __gm__ uint8_t* c, uint16_t m, uint16_t k, uint16_t n)
    {
        this->m = m;
        this->k = k;
        this->n = n;

        aSize = m * k;
        bSize = k / 2 * n;
        cSize = m * n;
        mBlocks = m / 16;
        nBlocks = n / 16;
        kBlocks = k / 32;

        aGM.SetGlobalBuffer((__gm__ int8_t*)a);
        bGM.SetGlobalBuffer((__gm__ int8_t*)b);
        idxGM.SetGlobalBuffer((__gm__ uint8_t*)idx);
        cGM.SetGlobalBuffer((__gm__ int32_t*)c);
        pipe.InitBuffer(inQueueA1, 1, aSize * sizeof(int8_t));
        pipe.InitBuffer(inQueueA2, 1, aSize * sizeof(int8_t));
        pipe.InitBuffer(inQueueB1, 1, bSize * sizeof(int8_t));
        pipe.InitBuffer(inQueueIdxB1, 1, (bSize / 4) * sizeof(int8_t));
        pipe.InitBuffer(inQueueB2, 1, bSize * sizeof(int8_t));
        pipe.InitBuffer(outQueueCO1, 1, cSize * sizeof(int32_t));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        SplitA();

        AscendC::LocalTensor<int8_t> b1Local = inQueueB1.DeQue<int8_t>();
        AscendC::LocalTensor<uint8_t> idexb1Local = inQueueIdxB1.DeQue<uint8_t>();
        AscendC::LocalTensor<int8_t> a2Local = inQueueA2.DeQue<int8_t>();
        SplitB(b1Local, idexb1Local);
        Compute(a2Local);
        inQueueB1.FreeTensor(b1Local);
        inQueueIdxB1.FreeTensor(idexb1Local);
        inQueueA2.FreeTensor(a2Local);

        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<int8_t> a1Local = inQueueA1.AllocTensor<int8_t>();
        AscendC::LocalTensor<int8_t> b1Local = inQueueB1.AllocTensor<int8_t>();
        AscendC::LocalTensor<uint8_t> idxb1Local = inQueueIdxB1.AllocTensor<uint8_t>();
        AscendC::DataCopy(a1Local, aGM, { 1, static_cast<uint16_t>(aSize * sizeof(int8_t) / 32), 0, 0 });
        AscendC::DataCopy(b1Local, bGM, { 1, static_cast<uint16_t>(bSize * sizeof(int8_t) / 32), 0, 0 });
        AscendC::DataCopy(idxb1Local, idxGM, { 1, static_cast<uint16_t>(bSize / 4 * sizeof(int8_t) / 32), 0, 0 });

        inQueueA1.EnQue(a1Local);
        inQueueB1.EnQue(b1Local);
        inQueueIdxB1.EnQue(idxb1Local);
    }
    __aicore__ inline void SplitA()
    {
        int srcOffset = 0;
        int dstOffset = 0;
        AscendC::LocalTensor<int8_t> a1Local = inQueueA1.DeQue<int8_t>();
        AscendC::LocalTensor<int8_t> a2Local = inQueueA2.AllocTensor<int8_t>();

        AscendC::LoadData2dParams loadDataParams;
        loadDataParams.repeatTimes = kBlocks * mBlocks;
        loadDataParams.srcStride = 1;
        loadDataParams.ifTranspose = false;

        AscendC::LoadData(a2Local, a1Local, loadDataParams);

        inQueueA2.EnQue<int8_t>(a2Local);
        inQueueA1.FreeTensor(a1Local);
    }
    __aicore__ inline void SplitB(AscendC::LocalTensor<int8_t>& b1Local, AscendC::LocalTensor<uint8_t>& idxb1Local)
    {
        AscendC::LocalTensor<int8_t> b2Local = inQueueB2.AllocTensor<int8_t>();

        // transform nz to zn
        AscendC::LoadData2dParams loadDataParams;
        loadDataParams.repeatTimes = kBlocks * nBlocks / 2;
        loadDataParams.srcStride = 0;
        loadDataParams.ifTranspose = false;

        AscendC::LoadDataWithSparse(b2Local, b1Local, idxb1Local, loadDataParams);

        inQueueB2.EnQue<int8_t>(b2Local);
    }
    __aicore__ inline void Compute(const AscendC::LocalTensor<int8_t>& a2Local)
    {
        AscendC::LocalTensor<int8_t> b2Local = inQueueB2.DeQue<int8_t>();
        AscendC::LocalTensor<int32_t> c1Local = outQueueCO1.AllocTensor<int32_t>();

        AscendC::MmadWithSparse(c1Local, a2Local, b2Local, { m, n, k, false, 0, false, false, false });

        outQueueCO1.EnQue<int32_t>(c1Local);
        inQueueB2.FreeTensor(b2Local);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<int32_t> c1Local = outQueueCO1.DeQue<int32_t>();

        AscendC::FixpipeParamsV220 fixpipeParams;
        fixpipeParams.nSize = n;
        fixpipeParams.mSize = m;
        fixpipeParams.srcStride = m;
        fixpipeParams.dstStride = n;

        fixpipeParams.ndNum = 1;
        fixpipeParams.srcNdStride = 0;
        fixpipeParams.dstNdStride = 0;

        AscendC::Fixpipe(cGM, c1Local, fixpipeParams);

        outQueueCO1.FreeTensor(c1Local);
    }

private:
    AscendC::TPipe pipe;

    AscendC::TQue<AscendC::QuePosition::A1, 1> inQueueA1;
    AscendC::TQue<AscendC::QuePosition::A2, 1> inQueueA2;
    AscendC::TQue<AscendC::QuePosition::B1, 1> inQueueB1;
    AscendC::TQue<AscendC::QuePosition::B1, 1> inQueueIdxB1;
    AscendC::TQue<AscendC::QuePosition::B2, 1> inQueueB2;
    // dst queue
    AscendC::TQue<AscendC::QuePosition::CO1, 1> outQueueCO1;

    AscendC::GlobalTensor<int8_t> aGM, bGM;
    AscendC::GlobalTensor<uint8_t> idxGM;
    AscendC::GlobalTensor<int32_t> cGM;

    uint16_t m;
    uint16_t n;
    uint16_t k;

    uint16_t aSize, bSize, cSize, mBlocks, nBlocks, kBlocks;
};

#define KERNEL_MMAD_WITH_SPARSE_OPERATOR_TEST(m, k, n)                                                             \
    extern "C" __global__ __aicore__ void kernel_mmad_with_sparse_operator##_##m##_##k##_##n(GM_ADDR a, GM_ADDR b, \
        GM_ADDR idx, GM_ADDR c)                                                                                    \
    {                                                                                                              \
        if ASCEND_IS_AIV {                                                                                         \
            return;                                                                                                \
        }                                                                                                          \
        KernelMatmul op;                                                                                           \
        op.Init(a, b, idx, c, m, k, n);                                                                            \
        op.Process();                                                                                              \
    }

KERNEL_MMAD_WITH_SPARSE_OPERATOR_TEST(16, 64, 16)
