TransDataTo5HD

功能说明

数据格式转换，一般用于将NCHW格式转换成NC1HWC0格式。特别的，也可以用于二维矩阵数据块的转置。完成转置功能时，相比于Transpose接口，Transpose仅支持16*16大小的矩阵转置；本接口单次repeat内可处理512Byte的数据（16个datablock），根据数据类型不同，支持不同shape的矩阵转置（比如数据类型为half时，单次repeat可完成16*16大小的矩阵转置），同还可以支持多次repeat操作。

单次repeat内转换规则如下：

  • 当输入数据类型是int16_t/uint16_t/half时，每个datablock中包含16个数，指令内部会循环16次，每次循环都会分别从指定的16个datablock中的对应位置取值，组成一个新的datablock单元放入目的地址中。如下图所示，图中的srcLocalList[0]-srcLocalList[15]代表源操作数的16个datablock。

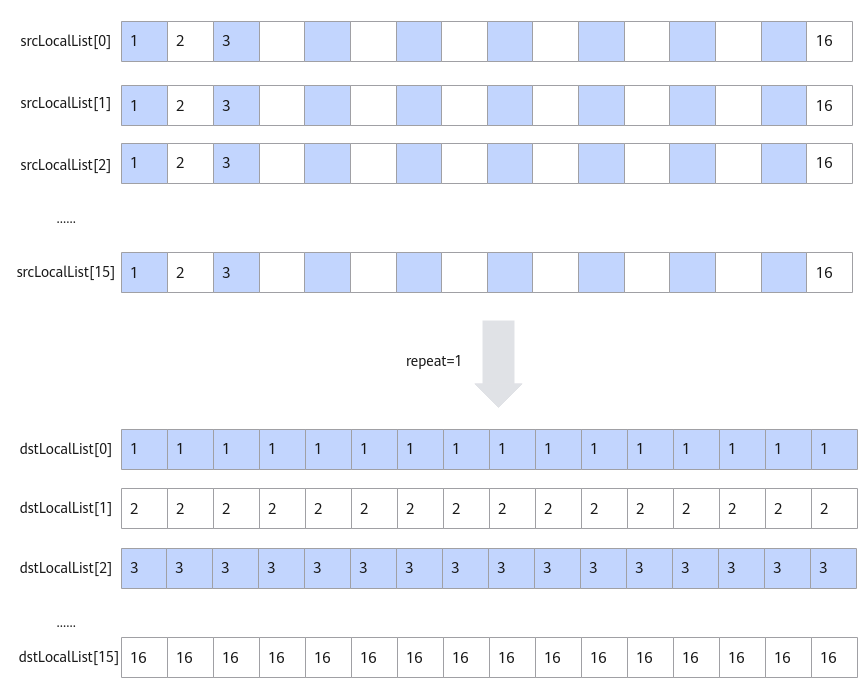

    图1 输入数据类型为int16_t/uint16_t/half时的转换规则
  • 当数据类型是float/int32_t/uint32_t时，每个datablock包含8个数，指令内部会循环8次，每次循环都会分别从指定的16个datablock中的对应位置取值，组成2个新的datablock放入目的地址中。如下图所示：

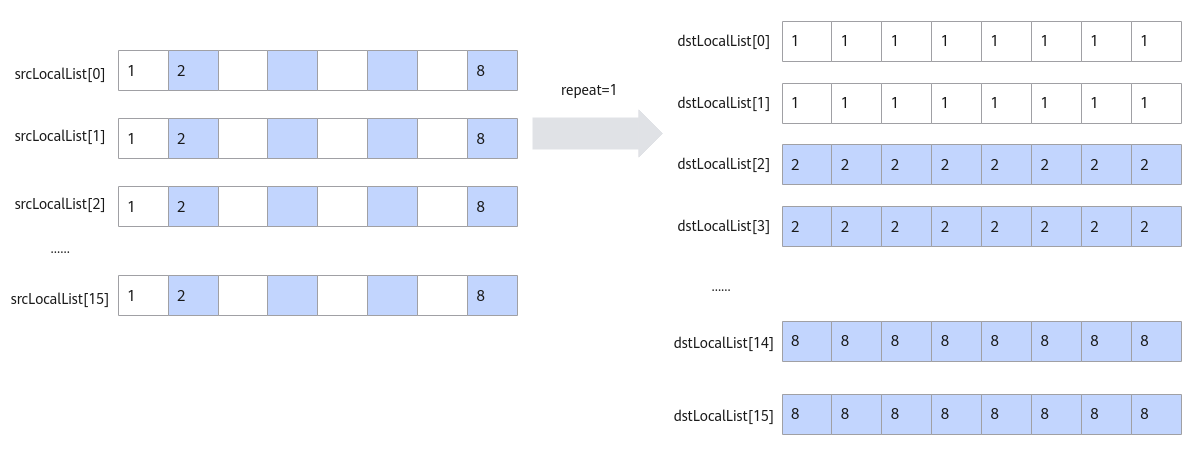

    图2 输入数据类型为float/int32_t/uint32_t时的转换规则
  • 当数据类型是int8_t/uint8_t时，每个datablock包含32个数，指令内部会循环16次，每次循环都会分别从指定的16个datablock中的对应位置取值，组成半个datablock放入目的地址中, 读取和存放是在datablock的高半部还是低半部由参数srcHighHalf和dstHighHalf决定。如下图所示：
    图3 输入数据类型为int8_t/uint8_t时的转换规则

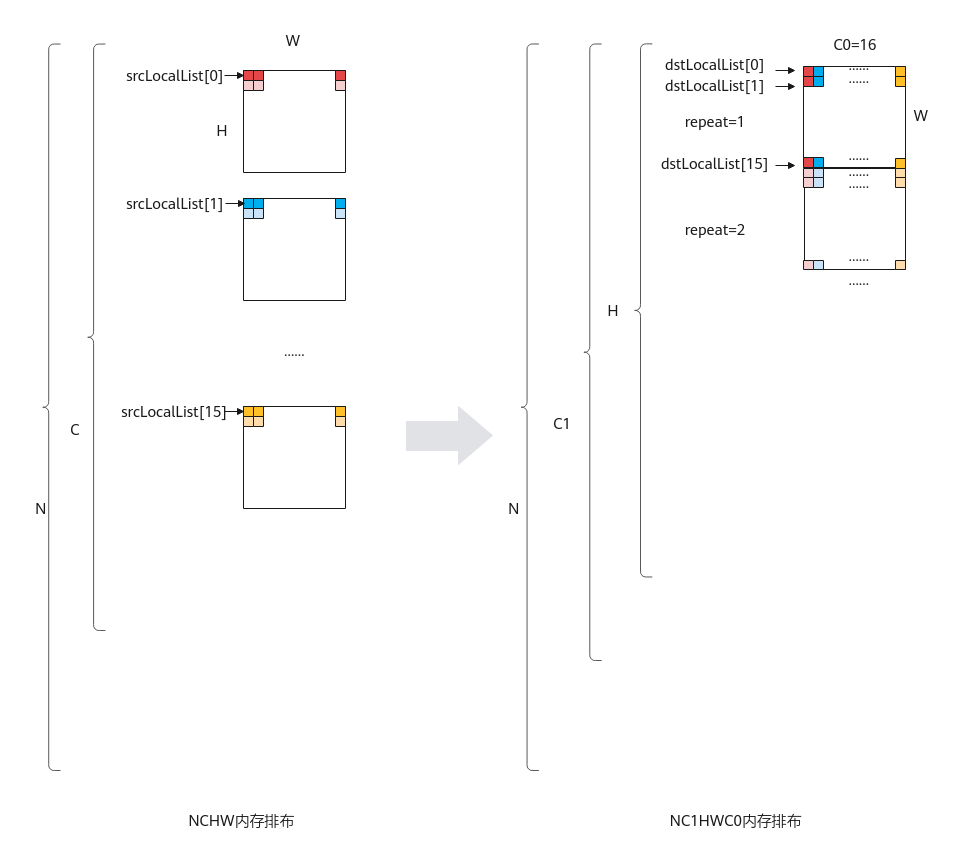

基于以上的转换规则，使用该接口进行NC1HWC0格式转换或者矩阵转置。NC1HWC0格式转换相对复杂，这里给出其具体的转换方法：

NCHW格式转换成NC1HWC0格式时，如果是数据类型是float/int32_t/uint32_t/int16_t/unint16_t/half, 则C0=16；如果数据类型是uint8_t/int8_t，则C0=32。下图以C0=16为例进行介绍：

函数原型

  • dstLocalList与srcLocalList类型为LocaTensor的数组。
    1
2
3

    // NCHW_CONV_ADDR_LIST_SIZE值为16
template <typename T>
__aicore__ inline void TransDataTo5HD(const LocalTensor<T> (&dstLocalList)[NCHW_CONV_ADDR_LIST_SIZE], const LocalTensor<T> (&srcLocalList)[NCHW_CONV_ADDR_LIST_SIZE], const TransDataTo5HDParams& nchwconvParams)
  • dstList与srcList类型为uint64_t的数组，数组元素对应LocaTensor的地址值，该接口性能更优。开发者可以通过LocalTensor的GetPhyAddr接口获取该地址值。
    1
2
3

    // NCHW_CONV_ADDR_LIST_SIZE值为16
template<typename T>
__aicore__ inline void TransDataTo5HD(uint64_t dstList[NCHW_CONV_ADDR_LIST_SIZE], uint64_t srcList[NCHW_CONV_ADDR_LIST_SIZE], const TransDataTo5HDParams& nchwconvParams)
  • dstLocal与srcLocal类型为uint64_t的LocalTensor，连续存储对应LocalTensor的地址值。开发者可以通过LocalTensor的GetPhyAddr接口获取该地址值。
    1
2

    template <typename T>
__aicore__ inline void TransDataTo5HD(const LocalTensor<uint64_t>& dstLocal, const LocalTensor<uint64_t>& srcLocal, const TransDataTo5HDParams& nchwconvParams)

参数说明

表1 模板参数说明

参数名

描述

T

操作数数据类型。

Atlas 训练系列产品，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half

Atlas推理系列产品AI Core，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float

Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：int8_t/uint8_t/int16_t/uint16_t/half/int32_t/uint32_t/float

Atlas 200/500 A2推理产品，支持的数据类型为：int8_t/uint8_t/half/int16_t/float/int32_t
表2 参数列表

参数名称

输入/输出

含义

dstLocalList/dstList

输出

目的操作数地址序列。

类型为LocalTensor或者LocalTensor的地址值，LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。支持的数据类型参考模板参数T说明。

srcLocalList/srcList

输入

源操作数地址序列。

类型为LocalTensor或者LocalTensor的地址值，LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。支持的数据类型参考模板参数T说明。

数据类型需要与dstLocalList/dstList保持一致。

dstLocal

输出

目的操作数。

类型为LocalTensor，连续存储对应LocalTensor的地址值。LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。

srcLocal

输入

源操作数。

类型为LocalTensor，连续存储对应LocalTensor的地址值。LocalTensor支持的TPosition为VECIN/VECCALC/VECOUT。LocalTensor的起始地址需要32B对齐。

nchwconvParams

输入

控制TransdataTo5HD的数据结构。结构体内包含：读取和写入位置的控制参数，迭代次数，相邻迭代间的地址步长等参数。该数据结构的定义请参考表3。
表3 TransDataTo5HDParams结构体内参数说明

参数名称

类型

说明

dstHighHalf

输入

指定每个dstLocalList地址中的数据存储到datablock的高半部还是低半部，该配置只支持int8_t/uint8_t的数据类型。

支持的数据类型为bool，有以下两种取值：
  • True：表示存储于datablock的高半部
  • False：表示存储于datablock的低半部

srcHighHalf

输入

指定每个srcLocalList地址中的数据从datablock的高半部还是低半部读取，该配置只支持int8_t/uint8_t的数据类型。

支持的数据类型为bool，有以下两种取值：
  • True：表示从datablock的高半部读取
  • False：表示从datablock的低半部读取

repeatTimes

输入

重复迭代次数，repeatTimes∈[0,255]。

关于该参数的具体描述请参考通用参数说明。

注意事项：
  • 当 repeatTimes为1时，目的操作数/源操作数的有效起始位置为dstLocalList/srcLocalList序列输入的起始位置加上dstRepStride/srcRepStride；repeatTimes为1，如果要让目的操作数/源操作数的有效起始位置为dstLocalList/srcLocalList序列输入的起始位置，需要将dstRepStride/srcRepStride置为0。
  • 当 repeatTimes大于1时，第一次repeat中目的操作数/源操作数的有效起始位置为dstLocalList/srcLocalList序列输入的起始位置，第二次需要加上dstRepStride/srcRepStride。以此类推。

dstRepStride

输入

相邻迭代间，目的操作数相同datablock地址stride，单位：datablock。

相邻迭代间相同datablock的地址步长参数的详细说明请参考repeatStride（相邻迭代间相同datablock的地址步长）。

srcRepStride

输入

相邻迭代间，源操作数相同datablock地址stride，单位：datablock。

相邻迭代间相同datablock的地址步长参数的详细说明请参考repeatStride（相邻迭代间相同datablock的地址步长）。

支持的型号

Atlas 训练系列产品

Atlas推理系列产品AI Core

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品

注意事项

  • 进行NCHW格式到NC1HWC0格式的转换时，一般用法是将srcLocalList/dstLocalList中的每个元素配置为每个HW平面的起点。
  • 为了性能更优，int8_t/uint8_t时建议先固定dstHighHalf、srcHighHalf，在HW方向repeat后，再改变dstHighHalf、srcHighHalf。
  • 为了节省地址空间，开发者可以定义一个Tensor，供源操作数与目的操作数同时使用（即地址重叠），相关约束如下：
    • 对于单次repeat（repeatTimes=1），且源操作数序列与目的操作数序列之间要求100%完全重叠，不支持部分重叠，且每一个block都必须相等。
    • 对于多次repeat（repeatTimes>1），若源操作数序列与目的操作数序列之间存在依赖，即第N次迭代的目的操作数是第N+1次的源操作数，这种情况是不支持地址重叠的。
  • 操作数地址偏移对齐要求请参见通用约束。
  • dstLocal与srcLocal中的地址需要连续存放，详见调用示例。

返回值

无

调用示例

  • NCHW格式转换成NC1HWC0格式调用示例，其中输入数据为half类型，输入NCHW格式为（2，32，16，16），目标格式NC1HWC0为（2，2，16，16，16）。
      1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100

    #include "kernel_operator.h"

class KernelTransDataTo5HD {
public:
    __aicore__ inline KernelTransDataTo5HD() {}
    __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ half *)src);
        dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(half));
        pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
        pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
        pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(half));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
        AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
        inQueueSrc.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
        AscendC::LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
        AscendC::TransDataTo5HDParams transDataParams;
        transDataParams.dstHighHalf = false;
        transDataParams.srcHighHalf = false;
        transDataParams.repeatTimes = 16;
        transDataParams.dstRepStride = 16;
        transDataParams.srcRepStride = 1;
        for(int j = 0; j < 4; j++) {
            // // 入参类型是LocalTensor的调用方式
            // AscendC::LocalTensor<half> dstLocalList[16];
            // for (int i = 0; i < 16; i++) {
            //     dstLocalList[i] = dstLocal[j * c0size * height * width + width * i];
            // }
            // AscendC::LocalTensor<half> srcLocalList[16];
            // for (int i = 0; i < 16; i++) {
            //     srcLocalList[i] = srcLocal[j * c0size * height * width + height * width * i];
            // }
            // AscendC::TransDataTo5HD<half>(dstLocalList, srcLocalList, transDataParams);
            // 入参类型是LocalTensor地址值的调用方式，推荐使用
            uint64_t dstLocalList[16];
            for (int i = 0; i < 16; i++) {
               dstLocalList[i] = (uint64_t)(dstLocal[j * c0size * height * width + width * i].GetPhyAddr());
            }
            uint64_t srcLocalList[16];
            for (int i = 0; i < 16; i++) {
               srcLocalList[i] = (uint64_t)(srcLocal[j * c0size * height * width + height * width * i].GetPhyAddr());
            }
            AscendC::TransDataTo5HD<half>(dstLocalList, srcLocalList, transDataParams);
            // // 入参类型是地址LocalTensor的调用方式
            // AscendC::LocalTensor<uint64_t> dst = workQueueSrc1.AllocTensor<uint64_t>();
            // for (int i = 0; i < 16; i++) {
            //     dst.SetValue(i, (uint64_t)(dstLocal[j * c0size * height * width + width * i].GetPhyAddr()));
            // }
            // AscendC::LocalTensor<uint64_t> src = workQueueSrc2.AllocTensor<uint64_t>();
            // for (int i = 0; i < 16; i++) {
            //     src.SetValue(i, (uint64_t)(srcLocal[j * c0size * height * width + height * width * i].GetPhyAddr()));
            // }
            // AscendC::TransDataTo5HD<half>(dst, src, transDataParams);
            // workQueueSrc1.FreeTensor(dst);
            // workQueueSrc2.FreeTensor(src);
        }
        outQueueDst.EnQue<half>(dstLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
        AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
    AscendC::GlobalTensor<half> srcGlobal, dstGlobal;
    int srcDataSize = 16384;
    int dstDataSize = 16384;
    int width = 16; // H
    int height = 16; // W
    int c0size = 16; // C0
};

extern "C" __global__ __aicore__ void vec_transdata5hd_b16_nchw2nc1hwc0(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
{
    KernelTransDataTo5HD op;
    op.Init(src, dstGm);
    op.Process();
}

    输入数据：
[[[[ 0.  0.  0. ...  0.  0.  0.]
   [ 0.  0.  0. ...  0.  0.  0.]
   [ 0.  0.  0. ...  0.  0.  0.]
   ...
   [ 0.  0.  0. ...  0.  0.  0.]
   [ 0.  0.  0. ...  0.  0.  0.]
   [ 0.  0.  0. ...  0.  0.  0.]]

  [[ 1.  1.  1. ...  1.  1.  1.]
   [ 1.  1.  1. ...  1.  1.  1.]
   [ 1.  1.  1. ...  1.  1.  1.]
   ...
   [ 1.  1.  1. ...  1.  1.  1.]
   [ 1.  1.  1. ...  1.  1.  1.]
   [ 1.  1.  1. ...  1.  1.  1.]]

  [[ 2.  2.  2. ...  2.  2.  2.]
   [ 2.  2.  2. ...  2.  2.  2.]
   [ 2.  2.  2. ...  2.  2.  2.]
   ...
   [ 2.  2.  2. ...  2.  2.  2.]
   [ 2.  2.  2. ...  2.  2.  2.]
   [ 2.  2.  2. ...  2.  2.  2.]]

  ...

  [[29. 29. 29. ... 29. 29. 29.]
   [29. 29. 29. ... 29. 29. 29.]
   [29. 29. 29. ... 29. 29. 29.]
   ...
   [29. 29. 29. ... 29. 29. 29.]
   [29. 29. 29. ... 29. 29. 29.]
   [29. 29. 29. ... 29. 29. 29.]]

  [[30. 30. 30. ... 30. 30. 30.]
   [30. 30. 30. ... 30. 30. 30.]
   [30. 30. 30. ... 30. 30. 30.]
   ...
   [30. 30. 30. ... 30. 30. 30.]
   [30. 30. 30. ... 30. 30. 30.]
   [30. 30. 30. ... 30. 30. 30.]]

  [[31. 31. 31. ... 31. 31. 31.]
   [31. 31. 31. ... 31. 31. 31.]
   [31. 31. 31. ... 31. 31. 31.]
   ...
   [31. 31. 31. ... 31. 31. 31.]
   [31. 31. 31. ... 31. 31. 31.]
   [31. 31. 31. ... 31. 31. 31.]]]

 [[[32. 32. 32. ... 32. 32. 32.]
   [32. 32. 32. ... 32. 32. 32.]
   [32. 32. 32. ... 32. 32. 32.]
   ...
   [32. 32. 32. ... 32. 32. 32.]
   [32. 32. 32. ... 32. 32. 32.]
   [32. 32. 32. ... 32. 32. 32.]]

  [[33. 33. 33. ... 33. 33. 33.]
   [33. 33. 33. ... 33. 33. 33.]
   [33. 33. 33. ... 33. 33. 33.]
   ...
   [33. 33. 33. ... 33. 33. 33.]
   [33. 33. 33. ... 33. 33. 33.]
   [33. 33. 33. ... 33. 33. 33.]]

  [[34. 34. 34. ... 34. 34. 34.]
   [34. 34. 34. ... 34. 34. 34.]
   [34. 34. 34. ... 34. 34. 34.]
   ...
   [34. 34. 34. ... 34. 34. 34.]
   [34. 34. 34. ... 34. 34. 34.]
   [34. 34. 34. ... 34. 34. 34.]]

  ...

  [[61. 61. 61. ... 61. 61. 61.]
   [61. 61. 61. ... 61. 61. 61.]
   [61. 61. 61. ... 61. 61. 61.]
   ...
   [61. 61. 61. ... 61. 61. 61.]
   [61. 61. 61. ... 61. 61. 61.]
   [61. 61. 61. ... 61. 61. 61.]]

  [[62. 62. 62. ... 62. 62. 62.]
   [62. 62. 62. ... 62. 62. 62.]
   [62. 62. 62. ... 62. 62. 62.]
   ...
   [62. 62. 62. ... 62. 62. 62.]
   [62. 62. 62. ... 62. 62. 62.]
   [62. 62. 62. ... 62. 62. 62.]]

  [[63. 63. 63. ... 63. 63. 63.]
   [63. 63. 63. ... 63. 63. 63.]
   [63. 63. 63. ... 63. 63. 63.]
   ...
   [63. 63. 63. ... 63. 63. 63.]
   [63. 63. 63. ... 63. 63. 63.]
   [63. 63. 63. ... 63. 63. 63.]]]]
输出数据:
[[[[[ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    ...
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]]

   [[ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    ...
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]]

   [[ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    ...
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]]

   ...

   [[ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    ...
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]]

   [[ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    ...
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]]

   [[ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    ...
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]
    [ 0.  1.  2. ... 13. 14. 15.]]]

  [[[16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    ...
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]]

   [[16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    ...
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]]

   [[16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    ...
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]]

   ...

   [[16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    ...
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]]

   [[16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    ...
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]]

   [[16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    ...
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]
    [16. 17. 18. ... 29. 30. 31.]]]]

 [[[[32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    ...
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]]

   [[32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    ...
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]]

   [[32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    ...
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]]

   ...

   [[32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    ...
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]]

   [[32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    ...
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]]

   [[32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    ...
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]
    [32. 33. 34. ... 45. 46. 47.]]]


  [[[48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    ...
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]]

   [[48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    ...
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]]

   [[48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    ...
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]]

   ...

   [[48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    ...
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]]

   [[48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    ...
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]]

   [[48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    ...
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]
    [48. 49. 50. ... 61. 62. 63.]]]]]
  • 用于二维矩阵数据块的转置的int8_t（8bit位）调用示例。
      1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101

    #include "kernel_operator.h"

class KernelTransDataTo5HD {
public:
    __aicore__ inline KernelTransDataTo5HD() {}
    __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ int8_t *)src);
        dstGlobal.SetGlobalBuffer((__gm__ int8_t *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(int8_t));
        pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
        pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
        pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(int8_t));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<int8_t> srcLocal = inQueueSrc.AllocTensor<int8_t>();
        AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
        inQueueSrc.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<int8_t> srcLocal = inQueueSrc.DeQue<int8_t>();
        AscendC::LocalTensor<int8_t> dstLocal = outQueueDst.AllocTensor<int8_t>();
        for(int i = 0;i<dstDataSize; i++){
            dstLocal.SetValue(i,0);
        }
        AscendC::TransDataTo5HDParams transDataParams;
        // 写入dstLocalList的高半位
        transDataParams.dstHighHalf = 1;
        // 从srcLocalList的高半位读取数据
        transDataParams.srcHighHalf = 1;
        transDataParams.repeatTimes = 1;
        transDataParams.dstRepStride = 0;
        transDataParams.srcRepStride = 0;
        // 入参类型是LocalTensor的调用方式
        AscendC::LocalTensor<int8_t> dstLocalList[16];
        for (int i = 0; i < 16; i++) {
            dstLocalList[i] = dstLocal[width * i];
        }
        AscendC::LocalTensor<int8_t> srcLocalList[16];
        for (int i = 0; i < 16; i++) {
            srcLocalList[i] = srcLocal[width * i];
        }
        AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
        // // 入参类型是LocalTensor地址值的调用方式
        // uint64_t dstLocalList[16];
        // for (int i = 0; i < 16; i++) {
        //    dstLocalList[i] = (uint64_t)(dstLocal[width * i].GetPhyAddr());
        // }
        // uint64_t srcLocalList[16];
        // for (int i = 0; i < 16; i++) {
        //    srcLocalList[i] = (uint64_t)(srcLocal[width * i].GetPhyAddr());
        // }
        // AscendC::TransDataTo5HD<int8_t>(dstLocalList, srcLocalList, transDataParams);
        // // 入参类型是地址LocalTensor的调用方式
        // AscendC::LocalTensor<uint64_t> dst = workQueueSrc1.AllocTensor<uint64_t>();
        // for (int i = 0; i < 16; i++) {
        //     dst.SetValue(i, (uint64_t)(dstLocal[width * i].GetPhyAddr()));
        // }
        // AscendC::LocalTensor<uint64_t> src = workQueueSrc2.AllocTensor<uint64_t>();
        // for (int i = 0; i < 16; i++) {
        //     src.SetValue(i, (uint64_t)(srcLocal[width * i].GetPhyAddr()));
        // }
        // AscendC::TransDataTo5HD<int8_t>(dst, src, transDataParams);
        // workQueueSrc1.FreeTensor(dst);
        // workQueueSrc2.FreeTensor(src);
        outQueueDst.EnQue<int8_t>(dstLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<int8_t> dstLocal = outQueueDst.DeQue<int8_t>();
        AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
    AscendC::GlobalTensor<int8_t> srcGlobal, dstGlobal;
    int srcDataSize = 512;
    int dstDataSize = 512;
    int width = 32;
};

extern "C" __global__ __aicore__ void transdata5hd_simple_kernel(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
{
    KernelTransDataTo5HD op;
    op.Init(src, dstGm);
    op.Process();
}

    输入数据：
[[  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
   18  19  20  21  22  23  24  25  26  27  28  29  30  31]
 [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
   50  51  52  53  54  55  56  57  58  59  60  61  62  63]
 [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
   82  83  84  85  86  87  88  89  90  91  92  93  94  95]
 [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
  114 115 116 117 118 119 120 121 122 123 124 125 126 127]
 [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
   18  19  20  21  22  23  24  25  26  27  28  29  30  31]
 [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
   50  51  52  53  54  55  56  57  58  59  60  61  62  63]
 [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
   82  83  84  85  86  87  88  89  90  91  92  93  94  95]
 [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
  114 115 116 117 118 119 120 121 122 123 124 125 126 127]
 [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
   18  19  20  21  22  23  24  25  26  27  28  29  30  31]
 [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
   50  51  52  53  54  55  56  57  58  59  60  61  62  63]
 [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
   82  83  84  85  86  87  88  89  90  91  92  93  94  95]
 [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
  114 115 116 117 118 119 120 121 122 123 124 125 126 127]
 [  0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15  16  17
   18  19  20  21  22  23  24  25  26  27  28  29  30  31]
 [ 32  33  34  35  36  37  38  39  40  41  42  43  44  45  46  47  48  49
   50  51  52  53  54  55  56  57  58  59  60  61  62  63]
 [ 64  65  66  67  68  69  70  71  72  73  74  75  76  77  78  79  80  81
   82  83  84  85  86  87  88  89  90  91  92  93  94  95]
 [ 96  97  98  99 100 101 102 103 104 105 106 107 108 109 110 111 112 113
  114 115 116 117 118 119 120 121 122 123 124 125 126 127]]
输出数据：
// 从输入数据的高半位读取数据，写入输出数据的高半位
[[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 16 48 80 112 16 48 80 112 16 48 80 112 16 48 80 112 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 17 49 81 113 17 49 81 113 17 49 81 113 17 49 81 113 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 18 50 82 114 18 50 82 114 18 50 82 114 18 50 82 114 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 19 51 83 115 19 51 83 115 19 51 83 115 19 51 83 115 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 20 52 84 116 20 52 84 116 20 52 84 116 20 52 84 116 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 21 53 85 117 21 53 85 117 21 53 85 117 21 53 85 117 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 22 54 86 118 22 54 86 118 22 54 86 118 22 54 86 118 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 23 55 87 119 23 55 87 119 23 55 87 119 23 55 87 119 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 24 56 88 120 24 56 88 120 24 56 88 120 24 56 88 120 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 25 57 89 121 25 57 89 121 25 57 89 121 25 57 89 121 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 26 58 90 122 26 58 90 122 26 58 90 122 26 58 90 122 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 27 59 91 123 27 59 91 123 27 59 91 123 27 59 91 123 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 28 60 92 124 28 60 92 124 28 60 92 124 28 60 92 124 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 29 61 93 125 29 61 93 125 29 61 93 125 29 61 93 125 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 30 62 94 126 30 62 94 126 30 62 94 126 30 62 94 126 ]
[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 31 63 95 127 31 63 95 127 31 63 95 127 31 63 95 127 ]]
  • 用于二维矩阵数据块的转置的half（16bit位）调用示例。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96

    #include "kernel_operator.h"

class KernelTransDataTo5HD {
public:
    __aicore__ inline KernelTransDataTo5HD() {}
    __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ half *)src);
        dstGlobal.SetGlobalBuffer((__gm__ half *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(half));
        pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
        pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
        pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(half));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<half> srcLocal = inQueueSrc.AllocTensor<half>();
        AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
        inQueueSrc.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<half> srcLocal = inQueueSrc.DeQue<half>();
        AscendC::LocalTensor<half> dstLocal = outQueueDst.AllocTensor<half>();
        AscendC::TransDataTo5HDParams transDataParams;
        transDataParams.dstHighHalf = false;
        transDataParams.srcHighHalf = false;
        transDataParams.repeatTimes = 1;
        transDataParams.dstRepStride = 0;
        transDataParams.srcRepStride = 0;
        // 入参类型是LocalTensor的调用方式
        AscendC::LocalTensor<half> dstLocalList[16];
        for (int i = 0; i < 16; i++) {
            dstLocalList[i] = dstLocal[width * i];
        }
        AscendC::LocalTensor<half> srcLocalList[16];
        for (int i = 0; i < 16; i++) {
            srcLocalList[i] = srcLocal[width * i];
        }
        AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
        // // 入参类型是LocalTensor地址值的调用方式
        // uint64_t dstLocalList[16];
        // for (int i = 0; i < 16; i++) {
        //    dstLocalList[i] = (uint64_t)(dstLocal[width * i].GetPhyAddr());
        // }
        // uint64_t srcLocalList[16];
        // for (int i = 0; i < 16; i++) {
        //    srcLocalList[i] = (uint64_t)(srcLocal[width * i].GetPhyAddr());
        // }
        // AscendC::TransDataTo5HD<half>(dstLocalList, srcLocalList, transDataParams);
        // // 入参类型是地址LocalTensor的调用方式
        // AscendC::LocalTensor<uint64_t> dst = workQueueSrc1.AllocTensor<uint64_t>();
        // for (int i = 0; i < 16; i++) {
        //     dst.SetValue(i, (uint64_t)(dstLocal[width * i].GetPhyAddr()));
        // }
        // AscendC::LocalTensor<uint64_t> src = workQueueSrc2.AllocTensor<uint64_t>();
        // for (int i = 0; i < 16; i++) {
        //     src.SetValue(i, (uint64_t)(srcLocal[width * i].GetPhyAddr()));
        // }
        // AscendC::TransDataTo5HD<half>(dst, src, transDataParams);
        // workQueueSrc1.FreeTensor(dst);
        // workQueueSrc2.FreeTensor(src);
        outQueueDst.EnQue<half>(dstLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<half> dstLocal = outQueueDst.DeQue<half>();
        AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
    AscendC::GlobalTensor<half> srcGlobal, dstGlobal;
    int srcDataSize = 256;
    int dstDataSize = 256;
    int width = 16;
};

extern "C" __global__ __aicore__ void nchwconv_demo_first(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
{
    KernelTransDataTo5HD op;
    op.Init(src, dstGm);
    op.Process();
}

    输入数据(src):
[[  0.   1.   2.   3.   4.   5.   6.   7.   8.   9.  10.  11.  12.  13.
   14.  15.]
 [ 16.  17.  18.  19.  20.  21.  22.  23.  24.  25.  26.  27.  28.  29.
   30.  31.]
 [ 32.  33.  34.  35.  36.  37.  38.  39.  40.  41.  42.  43.  44.  45.
   46.  47.]
 [ 48.  49.  50.  51.  52.  53.  54.  55.  56.  57.  58.  59.  60.  61.
   62.  63.]
 [ 64.  65.  66.  67.  68.  69.  70.  71.  72.  73.  74.  75.  76.  77.
   78.  79.]
 [ 80.  81.  82.  83.  84.  85.  86.  87.  88.  89.  90.  91.  92.  93.
   94.  95.]
 [ 96.  97.  98.  99. 100. 101. 102. 103. 104. 105. 106. 107. 108. 109.
  110. 111.]
 [112. 113. 114. 115. 116. 117. 118. 119. 120. 121. 122. 123. 124. 125.
  126. 127.]
 [128. 129. 130. 131. 132. 133. 134. 135. 136. 137. 138. 139. 140. 141.
  142. 143.]
 [144. 145. 146. 147. 148. 149. 150. 151. 152. 153. 154. 155. 156. 157.
  158. 159.]
 [160. 161. 162. 163. 164. 165. 166. 167. 168. 169. 170. 171. 172. 173.
  174. 175.]
 [176. 177. 178. 179. 180. 181. 182. 183. 184. 185. 186. 187. 188. 189.
  190. 191.]
 [192. 193. 194. 195. 196. 197. 198. 199. 200. 201. 202. 203. 204. 205.
  206. 207.]
 [208. 209. 210. 211. 212. 213. 214. 215. 216. 217. 218. 219. 220. 221.
  222. 223.]
 [224. 225. 226. 227. 228. 229. 230. 231. 232. 233. 234. 235. 236. 237.
  238. 239.]
 [240. 241. 242. 243. 244. 245. 246. 247. 248. 249. 250. 251. 252. 253.
  254. 255.]]

输出数据(dstGm):
[[  0.  16.  32.  48.  64.  80.  96. 112. 128. 144. 160. 176. 192. 208.
  224. 240.]
 [  1.  17.  33.  49.  65.  81.  97. 113. 129. 145. 161. 177. 193. 209.
  225. 241.]
 [  2.  18.  34.  50.  66.  82.  98. 114. 130. 146. 162. 178. 194. 210.
  226. 242.]
 [  3.  19.  35.  51.  67.  83.  99. 115. 131. 147. 163. 179. 195. 211.
  227. 243.]
 [  4.  20.  36.  52.  68.  84. 100. 116. 132. 148. 164. 180. 196. 212.
  228. 244.]
 [  5.  21.  37.  53.  69.  85. 101. 117. 133. 149. 165. 181. 197. 213.
  229. 245.]
 [  6.  22.  38.  54.  70.  86. 102. 118. 134. 150. 166. 182. 198. 214.
  230. 246.]
 [  7.  23.  39.  55.  71.  87. 103. 119. 135. 151. 167. 183. 199. 215.
  231. 247.]
 [  8.  24.  40.  56.  72.  88. 104. 120. 136. 152. 168. 184. 200. 216.
  232. 248.]
 [  9.  25.  41.  57.  73.  89. 105. 121. 137. 153. 169. 185. 201. 217.
  233. 249.]
 [ 10.  26.  42.  58.  74.  90. 106. 122. 138. 154. 170. 186. 202. 218.
  234. 250.]
 [ 11.  27.  43.  59.  75.  91. 107. 123. 139. 155. 171. 187. 203. 219.
  235. 251.]
 [ 12.  28.  44.  60.  76.  92. 108. 124. 140. 156. 172. 188. 204. 220.
  236. 252.]
 [ 13.  29.  45.  61.  77.  93. 109. 125. 141. 157. 173. 189. 205. 221.
  237. 253.]
 [ 14.  30.  46.  62.  78.  94. 110. 126. 142. 158. 174. 190. 206. 222.
  238. 254.]
 [ 15.  31.  47.  63.  79.  95. 111. 127. 143. 159. 175. 191. 207. 223.
  239. 255.]]
  • 用于二维矩阵数据块的转置的int32_t（32bit位）调用示例。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96

    #include "kernel_operator.h"

class KernelTransDataTo5HD {
public:
    __aicore__ inline KernelTransDataTo5HD() {}
    __aicore__ inline void Init(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
    {
        srcGlobal.SetGlobalBuffer((__gm__ int32_t *)src);
        dstGlobal.SetGlobalBuffer((__gm__ int32_t *)dstGm);
        pipe.InitBuffer(inQueueSrc, 1, srcDataSize * sizeof(int32_t));
        pipe.InitBuffer(workQueueSrc1, 1, 16 * sizeof(uint64_t));
        pipe.InitBuffer(workQueueSrc2, 1, 16 * sizeof(uint64_t));
        pipe.InitBuffer(outQueueDst, 1, dstDataSize * sizeof(int32_t));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<int32_t> srcLocal = inQueueSrc.AllocTensor<int32_t>();
        AscendC::DataCopy(srcLocal, srcGlobal, srcDataSize);
        inQueueSrc.EnQue(srcLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<int32_t> srcLocal = inQueueSrc.DeQue<int32_t>();
        AscendC::LocalTensor<int32_t> dstLocal = outQueueDst.AllocTensor<int32_t>();
        AscendC::TransDataTo5HDParams transDataParams;
        transDataParams.dstHighHalf = false;
        transDataParams.srcHighHalf = false;
        transDataParams.repeatTimes = 1;
        transDataParams.dstRepStride = 0;
        transDataParams.srcRepStride = 0;
        // 入参类型是LocalTensor的调用方式
        AscendC::LocalTensor<int32_t> dstLocalList[16];
        for (int i = 0; i < 16; i++) {
            dstLocalList[i] = dstLocal[width * i];
        }
        AscendC::LocalTensor<int32_t> srcLocalList[16];
        for (int i = 0; i < 16; i++) {
            srcLocalList[i] = srcLocal[width * i];
        }
        AscendC::TransDataTo5HD(dstLocalList, srcLocalList, transDataParams);
        // // 入参类型是LocalTensor地址值的调用方式
        // uint64_t dstLocalList[16];
        // for (int i = 0; i < 16; i++) {
        //    dstLocalList[i] = (uint64_t)(dstLocal[width * i].GetPhyAddr());
        // }
        // uint64_t srcLocalList[16];
        // for (int i = 0; i < 16; i++) {
        //    srcLocalList[i] = (uint64_t)(srcLocal[width * i].GetPhyAddr());
        // }
        // AscendC::TransDataTo5HD<int32_t>(dstLocalList, srcLocalList, transDataParams);
        // // 入参类型是地址LocalTensor的调用方式
        // AscendC::LocalTensor<uint64_t> dst = workQueueSrc1.AllocTensor<uint64_t>();
        // for (int i = 0; i < 16; i++) {
        //     dst.SetValue(i, (uint64_t)(dstLocal[width * i].GetPhyAddr()));
        // }
        // AscendC::LocalTensor<uint64_t> src = workQueueSrc2.AllocTensor<uint64_t>();
        // for (int i = 0; i < 16; i++) {
        //     src.SetValue(i, (uint64_t)(srcLocal[width * i].GetPhyAddr()));
        // }
        // AscendC::TransDataTo5HD<int32_t>(dst, src, transDataParams);
        // workQueueSrc1.FreeTensor(dst);
        // workQueueSrc2.FreeTensor(src);
        outQueueDst.EnQue<int32_t>(dstLocal);
        inQueueSrc.FreeTensor(srcLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<int32_t> dstLocal = outQueueDst.DeQue<int32_t>();
        AscendC::DataCopy(dstGlobal, dstLocal, dstDataSize);
        outQueueDst.FreeTensor(dstLocal);
    }
private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueSrc;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc1;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> workQueueSrc2;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueDst;
    AscendC::GlobalTensor<int32_t> srcGlobal, dstGlobal;
    int srcDataSize = 128;
    int dstDataSize = 128;
    int width = 8;
};

extern "C" __global__ __aicore__ void trans5hd_simple_kernel(__gm__ uint8_t *src, __gm__ uint8_t *dstGm)
{
    KernelTransDataTo5HD op;
    op.Init(src, dstGm);
    op.Process();
}

    输入数据（src）：
[  0   1   2   3   4   5   6   7
   8   9  10  11  12  13  14  15
  16  17  18  19  20  21  22  23
  24  25  26  27  28  29  30  31
  32  33  34  35  36  37  38  39
  40  41  42  43  44  45  46  47
  48  49  50  51  52  53  54  55
  56  57  58  59  60  61  62  63
  64  65  66  67  68  69  70  71
  72  73  74  75  76  77  78  79
  80  81  82  83  84  85  86  87
  88  89  90  91  92  93  94  95
  96  97  98  99  100 101 102 103
  104 105 106 107 108 109 110 111
  112 113 114 115 116 117 118 119
  120 121 122 123 124 125  126 127]
输出数据（dstGm）：
 [0 8 16 24 32 40 48 56 64 72 80 88 96 104 112 120
  1 9 17 25 33 41 49 57 65 73 81 89 97 105 113 121
  2 10 18 26 34 42 50 58 66 74 82 90 98 106 114 122
  3 11 19 27 35 43 51 59 67 75 83 91 99 107 115 123
  4 12 20 28 36 44 52 60 68 76 84 92 100 108 116 124
  5 13 21 29 37 45 53 61 69 77 85 93 101 109 117 125
  6 14 22 30 38 46 54 62 70 78 86 94 102 110 118 126
  7 15 23 31 39 47 55 63 71 79 87 95 103 111 119 127]
父主题： 数据转换
搜索结果
找到“0”个结果

当前产品无相关内容

未找到相关内容，请尝试其他搜索词
