Profiling数据采集功能

功能介绍

性能分析工具（Profiling）用于采集和分析算子在昇腾AI处理器上运行阶段的关键性能指标，用户可根据输出的性能数据，快速定位软、硬件性能瓶颈，提升算子运行性能。

Profiling数据采集功能只有NPU板端运行场景支持，其他场景不支持。

使用方法（命令行）

执行如下命令使能Profiling功能，这里仅提供关键配置项，其他配置项说明请参考NPU调测参数，用户按需配置即可。
- 基础功能：无需配置，默认采集PipeUtilization数据。
```
ascendebug kernel --backend npu --profiling ... {其他NPU调测参数}
```
- 高级功能（可选）：如需采集其他数据，可进一步设置${profiling_metrics}。
```
ascendebug kernel --backend npu --profiling ${profiling_metrics} ... {其他NPU调测参数}
```
  ${profiling_metrics}支持的取值如下：
  - Atlas 推理系列产品：ArithmeticUtilization、PipeUtilization（默认值）、Memory、MemoryL0、MemoryUB、ResourceConflictRatio
  - Atlas A2训练系列产品：ArithmeticUtilization、PipeUtilization（默认值）、Memory、MemoryL0、MemoryUB、ResourceConflictRatio、L2Cache
  更多关于数据采集高级功能的介绍可参考《性能分析工具使用指南》“msprof命令行工具>性能数据采集>采集AI任务运行性能数据”章节中--aic-metrics配置项。
检查是否成功使能Profiling。
当打屏日志中有调用msprof开启profiling的调用信息，并且有“npu kernel run end” 信息则表示Profiling执行完成。
查看结果文件。Profiling结果文件存放在--work-dir目录下，详细说明参见调测产物。

使用方法（API）

完成环境搭建，并准备好输入/标杆数据文件。

核函数直调工程场景下，需提前配置好核函数源码信息OpKernelInfo。
构建算子信息。调用DebugOp类里input系列接口（如tensor_input、custom_input等），设置算子的输入、输出、属性值等信息。
创建调试对象并初始化工作空间。调用create_op_executor接口，创建调试对象op_executor，用户可传入${work_dir}参数手动设置工作空间。
（可选）调用Tiling调测接口run_custom_tiling生成Tiling Info文件。

本步骤仅适用于标准自定义算子工程且没有Tiling Info文件的场景，需调用Tiling调测API生成Tiling Info。
调用NPU编译接口，如compile_custom_npu、compile_call_kernel_npu等接口，进行算子源码CCEC编译，生成kernel.o文件。
调用Profiling运行接口run_profiling，采集算子运行阶段关键的性能指标数据。
查看结果文件。Profiling结果文件存放在${work_dir}目录下，详细说明参见调测产物。

调测产物

无论是命令行方式或API方式，Profiling解析结果均存放在${work_dir}/${op_type}/npu/output路径下，目录结构示例如下，默认情况下采集到的文件如表1所示。

├ AddCustom（算子名）
├── npu
│   ├── build （存放NPU编译生成的中间文件）
│       ├── launch_args.so
│   ├── output （存放NPU编译运行的输出文件及精度比对结果)
│       ├── y.bin   （运行输出原始数据）
│       ├── y.txt   （精度比对结果文件）
│      ├── PROF_00000x_xxxx_xxx   （存放Profiling结果文件）
│           ├── mindstudio_profiler_output
│               ├── task_time_*.csv
│               ├── prof_rule_*.json
│               ├── op_summary_*.csv
│               ├── op_statistic_*.csv
│               ├── api_statistic_*.csv
│               ├── step_trace_*.csv
│               ├── step_trace_*.json
│               ├── msprof_*.json
│   ├── src（存放NPU编译生成的临时代码文件）
│       ├── _gen_args_foreach_sigmoid.cpp

表1 Profiling结果文件说明
文件名	说明	备注
task_time_*.csv	Task Scheduler任务调度信息。	关于性能文件的详细介绍可参见《性能分析工具使用指南》中“性能数据文件参考>json和csv文件性能数据说明”章节。
prof_rule_*.json	调优建议。
op_summary_*.csv	AI Core和AI CPU算子数据。
op_statistic _*.csv	AI Core和AI CPU算子调用次数及耗时统计。
api_statistic_*.csv	用于统计CANN层的API执行耗时信息。
step_trace_*.json	（可选）迭代轨迹数据，每轮迭代的耗时。单算子场景下无此性能数据文件。
step_trace_*.csv	（可选）迭代轨迹数据。单算子场景下无此性能数据文件。
msprof_*.json	timeline数据总表。
注：“*”表示{timestamp}时间戳。

json文件可视化界面呈现。

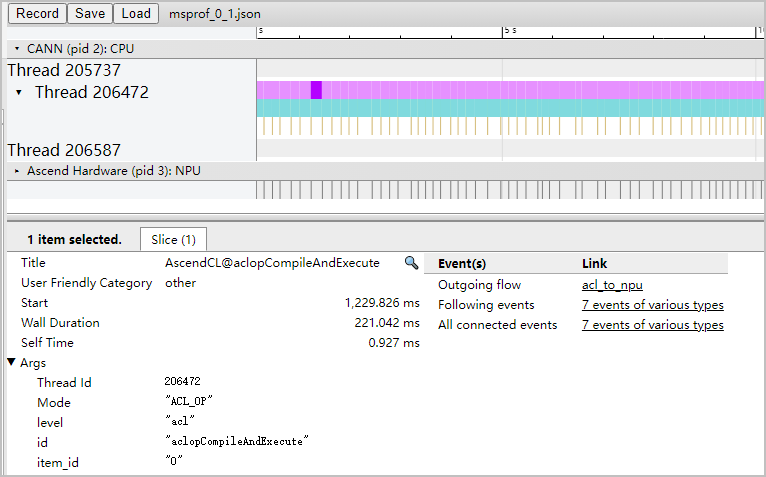

在Chrome浏览器中输入chrome://tracing，将文件拖到空白处打开，通过键盘上的快捷键（w：放大，s：缩小，a：左移，d：右移）查看。该文件可查看当前AI任务运行的时序信息，比如运行过程中接口调用时间线，如图1所示。

图1 查看json文件
csv文件可直接打开查看。

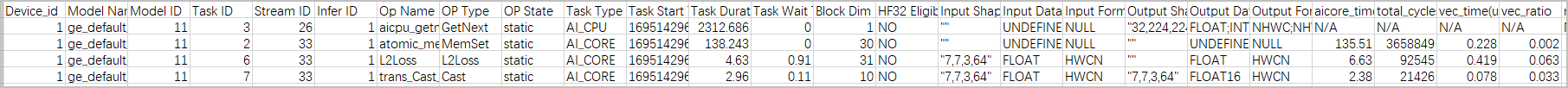

通过该文件可以看到AI任务运行时的软硬件数据，比如各算子在AI处理器软硬件上的运行耗时，通过字段排序等可以快速找出需要的信息，如图2所示。

图2 查看csv文件
