算子代码热点图

通过msprof op simulator生成的visualize_data.bin文件可通过MindStudio Insight进行可视化呈现，界面支持查看算子源码与指令集的映射关系、耗时情况等功能，协助开发者识别热点代码分布，并分析热点函数优化的可行性。

若要使用MindStudio Insight进行查看时，需要单独安装MindStudio Insight软件包，具体下载链接请参见《MindStudio Insight用户指南》的“安装与卸载”章节。
将visualize_data.bin文件导入MindStudio Insight的具体操作请参考《MindStudio Insight用户指南》的“导入性能数据”章节。
MindStudio Insight具体操作和详细字段解释请参考《MindStudio Insight用户指南》的“算子调优 > 源码（Source）”章节。
添加 -g 编译选项会在生成的二进制文件中附带调试信息，建议限制带有调试信息的用户程序的访问权限，确保只有授权人员可以访问该二进制文件。
若不使用llvm-symbolizer组件提供的相关功能，输入msProf的程序编译时不包含-g即可，msProf工具则不会调用llvm-symbolizer组件的相关功能。

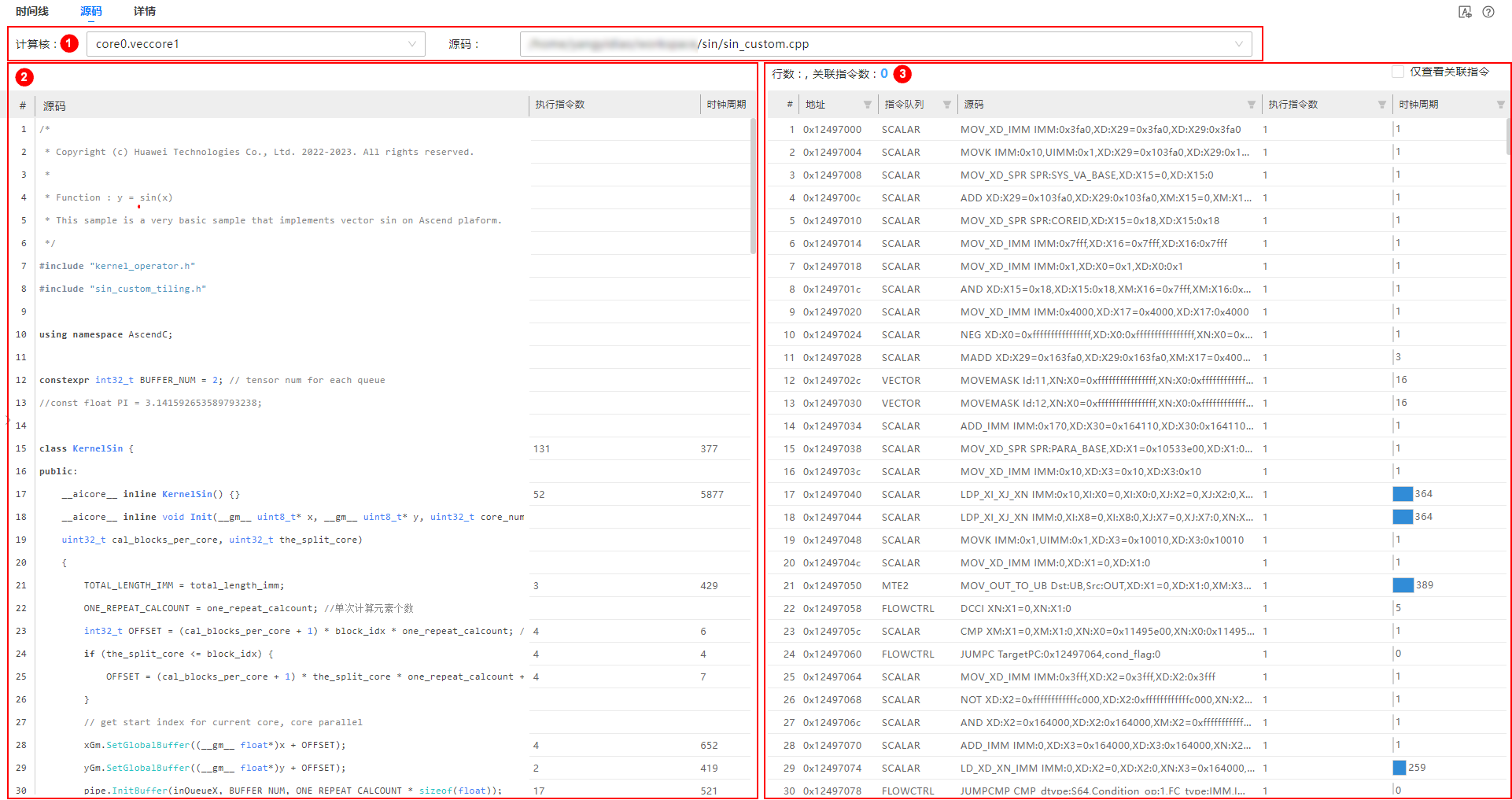

图1 源码界面
