快速入门

了解图片分类应用

“图片分类应用”，从名称上，我们也能直观地看出它的作用：标识图片所属的分类。

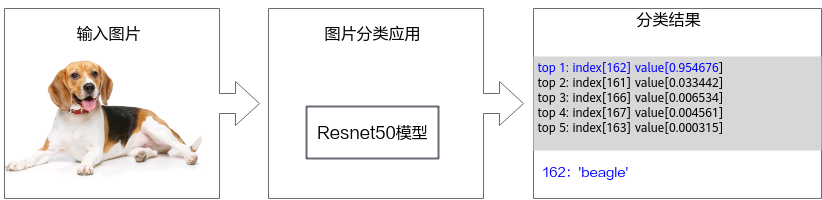

图1 图片分类应用

“图片分类应用”是怎么做到这一点的呢？当然得先有一个能做到图片分类的模型，我们可以直接使用一些训练好的开源模型，也可以基于开源模型的源码进行修改、重新训练，还可以自己基于算法、框架构建适合自己的模型。

鉴于当前我们是入门内容，此处我们直接获取已训练好的开源模型，这种方式相对简单。此处我们选择的是ONNX框架的ResNet-50模型。

ResNet-50模型的基本介绍如下：

• 输入数据：BGR格式、224*224分辨率的输入图片
• 输出数据：图片的类别标签及其对应置信度

• 置信度是指图片所属某个类别可能性。
• 类别标签和类别的对应关系与训练模型时使用的数据集有关，需要查阅对应数据集的标签及类别的对应关系。

前提条件

已完成环境部署，详细步骤请参见准备开发和运行环境。

了解基本概念

• Host

  Host指与Device相连接的X86服务器、ARM服务器，会利用Device提供的NN（Neural-Network ）计算能力，完成业务。

• Device

  Device指安装了昇腾AI处理器的硬件设备，利用PCIe接口与Host侧连接，提供NN计算能力。

• 开发环境、运行环境

  开发环境指编译开发代码的环境，运行环境指运行算子、推理或训练等程序的环境，运行环境上必须带昇腾AI处理器。

  开发环境和运行环境可以合设在同一台服务器上，也可以分设：

  • 合设场景下，登录到合设的服务器上，不用切换开发环境、运行环境。
  • 分设场景下，若开发环境和运行环境上的操作系统架构不同，在开发环境中需使用交叉编译，这样编译出来的可执行文件，才可以在运行环境中执行。


  您可以登录对应的环境，执行“uname -a”命令查询其操作系统的架构。

• 运行用户：

  运行驱动进程、推理业务或执行训练的用户。

了解开发过程

AscendCL（Ascend Computing Language）是一套用于在CANN（Compute Architecture for Neural Networks）上开发深度神经网络推理应用的C语言API库，提供模型加载与执行、媒体数据处理、算子加载与执行等API，能够实现在昇腾CANN平台上进行深度学习推理计算、图形图像预处理、单算子加速计算等能力。

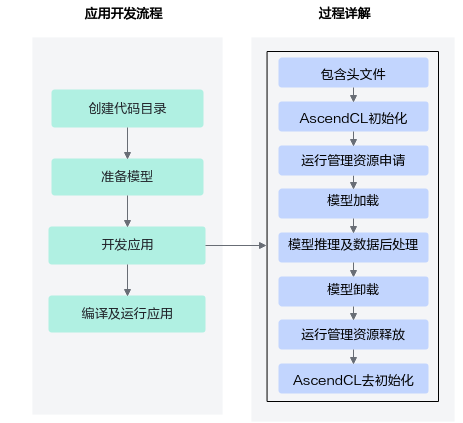

图2 开发流程

了解了这些大步骤后，下面我们再展开来说明开发应用具体涉及哪些关键功能？各功能又使用哪些AscendCL接口，这些AscendCL接口怎么串联？

虽然此时您可能不理解所有细节，但这也不影响，通过快速入门旨在先了解整体的代码逻辑，后续再深入学习，了解其它细节。

创建代码目录

您可以单击Link，获取基础的样例包MyFirstApp_ONNX.zip，以运行用户将该样例包上传至开发环境（例如，存放在/root/demo目录下），先执行“chmod +x MyFirstApp_ONNX.zip”命令增加执行权限，再执行“unzip MyFirstApp_ONNX.zip”命令解压样例包。

该样例包中包含测试图片、测试图片预处理脚本、编译脚本等，如下所示。

MyFirstApp_ONNX
├── data
│   ├── dog1_1024_683.jpg            // 测试图片

├── model                            // 用于存放ResNet-50模型文件

├── script
│   ├── transferPic.py               // 将测试图片预处理为符合模型要求的图片
                                         // 包括将*.jpg转换为*.bin，同时将图片从1024*683的分辨率缩放为224*224
├── src
│   ├── CMakeLists.txt              // cmake编译脚本
│   ├── main.cpp                    // 主函数，图片分类功能的实现文件

├── sample_build.sh                  // 编译代码的脚本

├── sample_run.sh                    // 运行应用的脚本

准备模型

对于开源框架的网络模型，不能直接在昇腾AI处理器上做推理，需要先使用ATC（Ascend Tensor Compiler）工具将开源框架的网络模型转换为适配昇腾AI处理器的离线模型（*.om文件）。

1. 以运行用户登录开发环境。
2. 执行模型转换。

   执行以下命令，将原始模型转换为昇腾AI处理器能识别的*.om模型文件。请注意，执行命令的用户需具有命令中相关路径的可读、可写权限。以下命令中的“<SAMPLE_DIR>”请根据实际样例包的存放目录替换、“<soc_version>”请根据实际昇腾AI处理器版本替换。

   cd <SAMPLE_DIR>/MyFirstApp_ONNX/model
   wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/resnet50/resnet50.onnx
   atc --model=resnet50.onnx --framework=5 --output=resnet50 --input_shape="actual_input_1:1,3,224,224"  --soc_version=<soc_version>

   各参数的解释如下，详细约束说明请参见《ATC工具使用指南》。

   • --model：ResNet-50网络的模型文件的路径。
   • --framework：原始框架类型。5表示ONNX。
   • --output：resnet50.om模型文件的路径。请注意，记录保存该om模型文件的路径，后续开发应用时需要使用。
   • --input_shape：模型输入数据的shape。
   • --soc_version：昇腾AI处理器的版本。


     如果无法确定当前设备的soc_version，则在安装NPU驱动包的服务器执行npu-smi info命令进行查询，在查询到的“Name”前增加Ascend信息，例如“Name”对应取值为xxxyy，实际配置的soc_version值为Ascendxxxyy。

开发应用

有了模型，接下来可以使用AscendCL接口加载、执行模型，开发AI应用了。

在开发环境中，打开“MyFirstApp_ONNX/src/main.cpp“文件，在该cpp中添加如下步骤中灰色底纹的代码。

1. 定义一个main函数，按照了解开发过程中的开发应用的过程详解，串联整个应用的代码逻辑。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

   int main() { // 1.定义一个资源初始化的函数，用于AscendCL初始化、运行管理资源申请（指定计算设备） InitResource(); // 2.定义一个模型加载的函数，加载图片分类的模型，后续推理使用，若om文件不在model目录下，请根据实际存放目录修改此处的代码 const char *modelPath = "../model/resnet50.om"; LoadModel(modelPath); // 3.定义一个读图片数据的函数，将测试图片数据读入内存，并传输到Device侧，后续推理使用 const char *picturePath = "../data/dog1_1024_683.bin"; LoadPicture(picturePath); // 4.定义一个推理的函数，用于执行推理 Inference(); // 5.定义一个推理结果数据处理的函数，用于在终端上屏显测试图片的top5置信度的类别编号 PrintResult(); // 6.定义一个模型卸载的函数，卸载图片分类的模型 UnloadModel(); // 7.定义一个函数，用于释放内存、销毁推理相关的数据类型，防止内存泄露 UnloadPicture(); // 8.定义一个资源去初始化的函数，用于AscendCL去初始化、运行管理资源释放（释放计算设备） DestroyResource(); }

   了解总体的代码逻辑后，接下来开始写各自定义函数的实现，以下函数的实现请按顺序添加在main函数之前。

2. include依赖的头文件，包括AscendCL、C或C++标准库的头文件。
   在“MyFirstApp_ONNX/src/main.cpp”文件的开头增加如下代码。

   1 2 3 4 5 6 7 8

   #include "acl/acl.h" #include <iostream> #include <fstream> #include <cstring> #include <map> #include <math.h> using namespace std;

3. 资源初始化。

   资源初始化包括2部分：

   • 调用aclInit接口初始化AscendCL：

     使用AscendCL接口开发应用时，必须先初始化AscendCL ，否则可能会导致后续系统内部资源初始化出错，进而导致其它业务异常。

     在初始化时，还支持跟推理相关的可配置项（例如，性能相关的采集信息配置），以json格式的配置文件传入AscendCL初始化接口。如果当前的默认配置已满足需求（例如，默认不开启性能相关的采集信息配置），无需修改，可向AscendCL初始化接口中传入nullptr。

   • 调用aclrtSetDevice接口指定计算设备。

   1 2 3 4 5 6

   int32_t deviceId = 0; void InitResource() { aclError ret = aclInit(nullptr); ret = aclrtSetDevice(deviceId); }

   有初始化就有去初始化，在确定完成了AscendCL的所有调用之后，或者进程退出之前，需执行资源去初始化，请参见10。

4. 模型加载。
   此处通过加载om模型文件来实现模型加载，如何获取om模型文件请参见准备模型。

   1 2 3 4 5

   uint32_t modelId; void LoadModel(const char* modelPath) { aclError ret = aclmdlLoadFromFile(modelPath, &modelId); }

   有加载就有卸载，模型推理结束后，需要卸载模型，请参见8。

5. 将测试图片读入内存，再传输到Device侧，供推理使用。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

   size_t pictureDataSize = 0; void *pictureHostData; void *pictureDeviceData; //申请内存，使用C/C++标准库的函数将测试图片读入内存 void ReadPictureTotHost(const char *picturePath) { string fileName = picturePath; ifstream binFile(fileName, ifstream::binary); binFile.seekg(0, binFile.end); pictureDataSize = binFile.tellg(); binFile.seekg(0, binFile.beg); aclError ret = aclrtMallocHost(&pictureHostData, pictureDataSize); binFile.read((char*)pictureHostData, pictureDataSize); binFile.close(); } //申请Device侧的内存，再以内存复制的方式将内存中的图片数据传输到Device void CopyDataFromHostToDevice() { aclError ret = aclrtMalloc(&pictureDeviceData, pictureDataSize, ACL_MEM_MALLOC_HUGE_FIRST); ret = aclrtMemcpy(pictureDeviceData, pictureDataSize, pictureHostData, pictureDataSize, ACL_MEMCPY_HOST_TO_DEVICE); } void LoadPicture(const char* picturePath) { ReadPictureTotHost(picturePath); CopyDataFromHostToDevice(); }

6. 执行推理。

   在调用AscendCL接口进行模型推理时，模型推理有输入、输出数据，输入、输出数据需要按照AscendCL规定的数据类型存放。相关数据类型如下：

   • 使用aclmdlDesc类型的数据描述模型基本信息（例如输入/输出的个数、名称、数据类型、Format、维度信息等）。

     模型加载成功后，用户可根据模型的ID，调用该数据类型下的操作接口获取该模型的描述信息，进而从模型的描述信息中获取模型输入/输出的个数、内存大小、维度信息、Format、数据类型等信息。

   • 使用aclDataBuffer类型的数据来描述每个输入/输出的内存地址、内存大小。

     调用aclDataBuffer类型下的操作接口获取内存地址、内存大小等，便于向内存中存放输入数据、获取输出数据。

   • 使用aclmdlDataset类型的数据描述模型的输入/输出数据。

     模型可能存在多个输入、多个输出，调用aclmdlDataset类型的操作接口添加多个aclDataBuffer类型的数据。

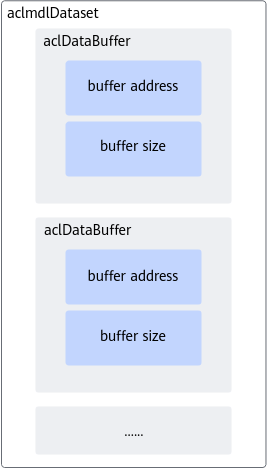

     图3 aclmdlDataset类型与aclDataBuffer类型的关系


   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

   aclmdlDataset *inputDataSet; aclDataBuffer *inputDataBuffer; aclmdlDataset *outputDataSet; aclDataBuffer *outputDataBuffer; aclmdlDesc *modelDesc; size_t outputDataSize = 0; void *outputDeviceData; // 准备模型推理的输入数据结构 void CreateModelInput() { // 创建aclmdlDataset类型的数据，描述模型推理的输入 inputDataSet = aclmdlCreateDataset(); inputDataBuffer = aclCreateDataBuffer(pictureDeviceData, pictureDataSize); aclError ret = aclmdlAddDatasetBuffer(inputDataSet, inputDataBuffer); } // 准备模型推理的输出数据结构 void CreateModelOutput() { // 创建模型描述信息 modelDesc = aclmdlCreateDesc(); aclError ret = aclmdlGetDesc(modelDesc, modelId); // 创建aclmdlDataset类型的数据，描述模型推理的输出 outputDataSet = aclmdlCreateDataset(); // 获取模型输出数据需占用的内存大小，单位为Byte outputDataSize = aclmdlGetOutputSizeByIndex(modelDesc, 0); // 申请输出内存 ret = aclrtMalloc(&outputDeviceData, outputDataSize, ACL_MEM_MALLOC_HUGE_FIRST); outputDataBuffer = aclCreateDataBuffer(outputDeviceData, outputDataSize); ret = aclmdlAddDatasetBuffer(outputDataSet, outputDataBuffer); } // 执行模型 void Inference() { CreateModelInput(); CreateModelOutput(); aclError ret = aclmdlExecute(modelId, inputDataSet, outputDataSet); }

7. 处理模型推理的结果数据，在屏幕上显示图片的top5置信度的类别编号。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

   void *outputHostData; void PrintResult() { // 获取推理结果数据 aclError ret = aclrtMallocHost(&outputHostData, outputDataSize); ret = aclrtMemcpy(outputHostData, outputDataSize, outputDeviceData, outputDataSize, ACL_MEMCPY_DEVICE_TO_HOST); // 将内存中的数据转换为float类型 float* outFloatData = reinterpret_cast<float *>(outputHostData); // 屏显测试图片的top5置信度的类别编号 map<float, unsigned int, greater<float>> resultMap; for (unsigned int j = 0; j < outputDataSize / sizeof(float);++j) { resultMap[*outFloatData] = j; outFloatData++; } // do data processing with softmax and print top 5 classes double totalValue=0.0; for (auto it = resultMap.begin(); it != resultMap.end(); ++it) { totalValue += exp(it->first); } int cnt = 0; for (auto it = resultMap.begin();it != resultMap.end();++it) { if(++cnt > 5) { break; } printf("top %d: index[%d] value[%lf] \n", cnt, it->second, exp(it->first) /totalValue); } }

8. 卸载模型，并释放模型描述信息。
   推理结束，需及时释放模型描述信息、卸载模型。

   1 2 3 4 5 6 7

   void UnloadModel() { // 释放模型描述信息 aclmdlDestroyDesc(modelDesc); // 卸载模型 aclmdlUnload(modelId); }

9. 释放内存、销毁推理相关的数据类型。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

   void UnloadPicture() { aclError ret = aclrtFreeHost(pictureHostData); pictureHostData = nullptr; ret = aclrtFree(pictureDeviceData); pictureDeviceData = nullptr; aclDestroyDataBuffer(inputDataBuffer); inputDataBuffer = nullptr; aclmdlDestroyDataset(inputDataSet); inputDataSet = nullptr; ret = aclrtFreeHost(outputHostData); outputHostData = nullptr; ret = aclrtFree(outputDeviceData); outputDeviceData = nullptr; aclDestroyDataBuffer(outputDataBuffer); outputDataBuffer = nullptr; aclmdlDestroyDataset(outputDataSet); outputDataSet = nullptr; }

10. 资源释放。
    在确定完成了AscendCL的所有调用之后，或者进程退出之前，需调用如下接口实现计算设备释放，AscendCL去初始化。

    1 2 3 4 5

    void DestroyResource() { aclError ret = aclrtResetDevice(deviceId); aclFinalize(); }

编译及运行应用

1. 编译代码。

   以运行用户登录开发环境，切换到MyFirstApp_ONNX目录下，执行以下命令。

   如下为设置环境变量的示例，<SAMPLE_DIR>表示样例所在的目录，$HOME/Ascend/ascend-toolkit表示CANN软件包的安装路径，<arch-os>中arch表示操作系统架构（需根据运行环境的架构选择），os表示操作系统（需根据运行环境的操作系统选择）。

   export APP_SOURCE_PATH=<SAMPLE_DIR>/MyFirstApp_ONNX
   export DDK_PATH=$HOME/Ascend/ascend-toolkit/latest
   export NPU_HOST_LIB=$HOME/Ascend/ascend-toolkit/latest/<arch-os>/devlib
   chmod +x sample_build.sh
   ./sample_build.sh



   • 如果执行脚本报错“ModuleNotFoundError: No module named 'PIL'”，是由于开发环境中缺少Pillow库，需使用pip3 install Pillow --user命令安装Pillow库后，再执行脚本。
   • 如果执行脚本报错“bash: ./sample_build.sh: /bin/bash^M: bad interpreter: No such file or directory”，是由于开发环境中没有安装dos2unix包，需使用sudo apt-get install dos2unix命令安装dos2unix包后，执行dos2unix sample_build.sh，然后再执行脚本。
2. 运行应用。

   以运行用户将MyFirstApp_ONNX目录上传至运行环境，以运行用户登录运行环境，切换到MyFirstApp_ONNX目录下，执行以下命令。

   chmod +x sample_run.sh
   ./sample_run.sh

   终端上屏显的结果如下，index表示类别标识、value表示该分类的最大置信度：

   top 1: index[162] value[0.954676]
   top 2: index[161] value[0.033442]
   top 3: index[166] value[0.006534]
   top 4: index[167] value[0.004561]
   top 5: index[163] value[0.000315]



   类别标签和类别的对应关系与训练模型时使用的数据集有关，本样例使用的模型是基于imagenet数据集进行训练的，您可以在互联网上查阅对应数据集的标签及类别的对应关系。

   当前屏显信息中的类别标识与类别的对应关系如下：

   "162": ["beagle"]

   "161": ["basset", "basset hound"]

   "166": ["Walker hound", "Walker foxhound"]

   "167": ["English foxhound"]

   "163": ["bloodhound", "sleuthhound"]
