L2Cache切分

【优先级】：高

【描述】假设，AI处理器的L2Cache大小为192MB，L2Cache读写混合带宽约为7TB/s，而GM的带宽约为1.6TB/s，两者之间存在较大差距。搬入或搬出相同数据量的情况下，访问L2Cache读写数据比GM更快。若数据无法命中L2Cache，即需要访问的数据不在L2Cache内，导致需要去GM上读写，带宽利用效率较低，最终算子搬入或搬出数据变为算子整个运行过程的性能瓶颈。切分策略建议：当输入和输出数据的数据量超过L2Cache大小时，Tiling中使能L2Cache切分策略。

【反例】

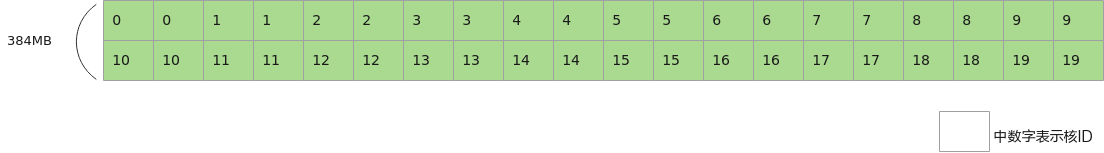

假设输入数据大小为InputTotalSize = 384MB，L2Cache大小为192MB，总核数为20个核，数据未切分，整体一次完成计算。假设20个核一次可以处理共192MB的数据，则每个核至少两次读取输入数据。

constexpr int32_t TOTAL_LENGTH = 384 * 1024 * 1024 / sizeof(half);
constexpr int32_t USE_CORE_NUM = 20;
constexpr int32_t TILE_NUM = 2;
constexpr int32_t BLOCK_LENGTH = TOTAL_LENGTH / USE_CORE_NUM;
constexpr int32_t TILE_LENGTH = BLOCK_LENGTH / TILE_NUM;

class KernelSample {
public:
    __aicore__ inline KernelSample() {}
    __aicore__ inline void Init(GM_ADDR x)
    {
        xGm.SetGlobalBuffer((__gm__ half*)x + BLOCK_LENGTH * GetBlockIdx(), BLOCK_LENGTH);
        pipe.InitBuffer(inQueueX, 1, BLOCK_LENGTH * sizeof(half));
        pipe.InitBuffer(inQueueY, 1, BLOCK_LENGTH * sizeof(half));
    }
    __aicore__ inline void Process()
    {
        // 示例演示对输入数据加2的运算
        constexpr int32_t loopCount = 2;
        for (int32_t i = 0; i < loopCount; i++) {
            // 外层的每次循环对输入数据进行加1的运算
            for (int32_t j = 0; j < TILE_NUM; j++) {
                // 内层循环分别处理每个核第0块和第1块数据
                CopyIn(j);
                Compute();
                CopyOut(j);
            }
        }
    }
private:
    __aicore__ inline void CopyIn(int32_t process)
    {
        LocalTensor<half> xLocal = inQueueX.AllocTensor<half>();
        // 对于每个核，除了首次读取外，读取第0块数据时，L2Cache内缓存的是第1块数据；
        // 对于每个核，读取第1块数据时，L2Cache内缓存的是第0块数据；
        // 每个核需要4次读取GM上的数据
        DataCopy(xLocal, xGm[process * TILE_LENGTH], TILE_LENGTH );
        inQueueX.EnQue(xLocal);
    }
    __aicore__ inline void Compute()
    {
        LocalTensor<half> yLocal = inQueueY.AllocTensor<half>();
        LocalTensor<half> xLocal = inQueueX.DeQue<half>();
        Adds(yLocal, xLocal, 1, TILE_LENGTH);
        inQueueY.EnQue<half>(yLocal);
        inQueueX.FreeTensor(xLocal);
    }
    __aicore__ inline void CopyOut(int32_t process)
    {
        LocalTensor<half> yLocal = inQueueY.DeQue<half>();
        DataCopy(yGm[process * TILE_LENGTH], yLocal, TILE_LENGTH);
        inQueueY.FreeTensor(yLocal);
    }
}
...

【正例】

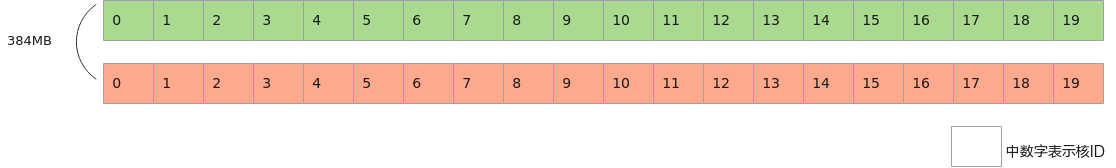

假设输入数据大小为InputTotalSize = 384MB，L2Cache大小为192MB，能使用的总核数为20个核，输入数据均等切分成2份数据，则整体分两次进行计算，每次的计算量为192MB，第一次20个核先计算前192MB的数据，第二次20个核计算后192MB的数据。每次计算前读取的数据能够命中L2Cache，提升算子性能。

constexpr int32_t TOTAL_LENGTH = 384 * 1024 * 1024 / sizeof(half);
constexpr int32_t TILE_NUM = 2;
constexpr int32_t USE_CORE_NUM = 20;
constexpr int32_t TILE_LENGTH = TOTAL_LENGTH / TILE_NUM;
constexpr int32_t BLOCK_LENGTH = TILE_LENGTH / USE_CORE_NUM;

class KernelSample {
public:
    __aicore__ inline KernelSample() {}
    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, int32_t index)
    {
        xGm.SetGlobalBuffer((__gm__ half*)x + BLOCK_LENGTH * GetBlockIdx() + index * TILE_LENGTH, BLOCK_LENGTH);
        yGm.SetGlobalBuffer((__gm__ half*)y + BLOCK_LENGTH  * GetBlockIdx() + index * TILE_LENGTH, BLOCK_LENGTH);
        pipe.InitBuffer(inQueueX, 1, BLOCK_LENGTH * sizeof(half));
        pipe.InitBuffer(inQueueY, 1, BLOCK_LENGTH * sizeof(half));
    }
    __aicore__ inline void Process()
    {
        // 示例演示对输入数据加2的运算
        constexpr int32_t loopCount = 2;
        for (int32_t i = 0; i < loopCount; i++) {
            // 每次循环对输入数据进行加1的运算
            CopyIn();
            Compute();
            CopyOut();
        }
    }
private:
    __aicore__ inline void CopyIn()
    {
        LocalTensor<half> xLocal = inQueueX.AllocTensor<half>();
        // 对于每个核，除了首次读取外，第二次读取可以命中L2Cache；
        // 每个核2次读取GM上的数据，2次访问L2Cache读数据
        DataCopy(xLocal, xGm, BLOCK_LENGTH );
        inQueueX.EnQue(xLocal);
    }
    __aicore__ inline void Compute()
    {
        LocalTensor<half> yLocal = inQueueY.AllocTensor<half>();
        LocalTensor<half> xLocal = inQueueX.DeQue<half>();
        Adds(yLocal, xLocal, 1, BLOCK_LENGTH);
        inQueueY.EnQue<half>(yLocal);
        inQueueX.FreeTensor(xLocal);
    }
    __aicore__ inline void CopyOut()
    {
        LocalTensor<half> yLocal = inQueueY.DeQue<half>();
        DataCopy(yGm, yLocal, BLOCK_LENGTH);
        inQueueY.FreeTensor(yLocal);
    }
}
...

extern "C" __global__ __aicore__ void simple_kernel(__gm__ uint8_t* srcGm, __gm__ uint8_t* dstGm)
{
    AscendC::KernelAdd op;
    // 输入数据均等切分成2份数据进行计算
    for (int32_t i = 0; i < TILE_NUM; i++) {
        op.Init(srcGm, dstGm, i);
        op.Process();
    }
}
...
