离线推理场景性能分析快速入门

前提条件

• 请确保安装Ascend-cann-toolkit包。

  参见《CANN软件安装指南》。

• 已完成应用程序功能调试，准备对应的可执行二进制文件或可执行脚本。

下文根据昇腾AI处理器的PCle工作模型区分为Ascend EP和Ascend RC两种操作步骤，Ascend EP和Ascend RC详细介绍请参见《昇腾产品形态说明》。

采集、解析并导出性能数据（Ascend EP）

1. 登录装有Ascend-cann-toolkit开发套件包的运行环境，执行如下命令，可一键式采集、解析并导出性能数据：

   msprof --output={path} {用户程序}

   命令示例：

   msprof --output=/home/HwHiAiUser/profiling_output /home/HwHiAiUser/HIAI_PROJECTS/MyAppname/out/main

   表1 参数说明

   参数	描述	可选/必选
   --output	收集到的Profiling数据的存放路径，默认为AI任务文件所在目录。 路径中不能包含特殊字符："\n", "\\n", "\f", "\\f", "\r", "\\r", "\b", "\\b", "\t", "\\t", "\v", "\\v", "\u007F", "\\u007F", "\"", "\\\"", "'", "\'", "\\", "\\\\", "%", "\\%", ">", "\\>", "<", "\\<", "|", "\\|", "&", "\\&", "$", "\\$", ";", "\\;", "`", "\\`"。	可选
   传入用户程序 <app> [app arguments]	请根据实际情况在msprof命令末尾添加AI任务执行命令来传入用户程序或执行脚本。 格式：msprof [msprof arguments] <app> [app arguments] 举例1：msprof --output=/home/projects/output main 举例2：msprof --output=/home/projects/output /home/projects/MyApp/out/main 举例3：msprof --output=/home/projects/output /home/projects/MyApp/out/main parameter1 parameter2 举例4：msprof --output=/home/projects/output /home/projects/MyApp/out/sample_run.sh parameter1 parameter2 举例5：msprof --output=/home/projects/output python3 /home/projects/MyApp/out/sample_run.py parameter1 parameter2	必选



   以上为最基本的采集命令，如有其他采集需求，请参见使用msprof命令采集性能数据。

   命令执行完成后，在--output指定的目录下生成PROF_XXX目录，存放自动解析后的性能数据（以下仅展示性能数据）。

   1 2 3 4 5 6 7 8 9 10

   ├── host //保存原始数据，用户无需关注 │ └── data ├── device_{id} //保存原始数据，用户无需关注 │ └── data └── mindstudio_profiler_output ├── msprof_{timestamp}.json ├── step_trace_{timestamp}.json ├── xx_*.csv ... └── README.txt

2. 进入mindstudio_profiler_output目录，查看性能数据文件。

   默认情况下采集到的文件如表2所示。

   表2 msprof默认配置采集的性能数据文件

   文件名	说明
   msprof_*.json	timeline数据总表。
   step_trace_*.json	迭代轨迹数据，每轮迭代的耗时。单算子场景下无此性能数据文件。
   op_summary_*.csv	AI Core和AI CPU算子数据。
   op_statistic _*.csv	AI Core和AI CPU算子调用次数及耗时统计。
   step_trace_*.csv	迭代轨迹数据。单算子场景下无此性能数据文件。
   task_time_*.csv	Task Scheduler任务调度信息。
   fusion_op_*.csv	模型中算子融合前后信息。单算子场景下无此性能数据文件。
   api_statistic_*.csv	用于统计CANN层的API执行耗时信息。
   注：“*”表示时间戳。

   • json文件需要在Chrome浏览器中输入chrome://tracing，将文件拖到空白处进行打开，通过键盘上的快捷键（w：放大，s：缩小，a：左移，d：右移）。通过该文件可查看当前AI任务运行的时序信息，比如运行过程中接口调用时间线，如图1所示。

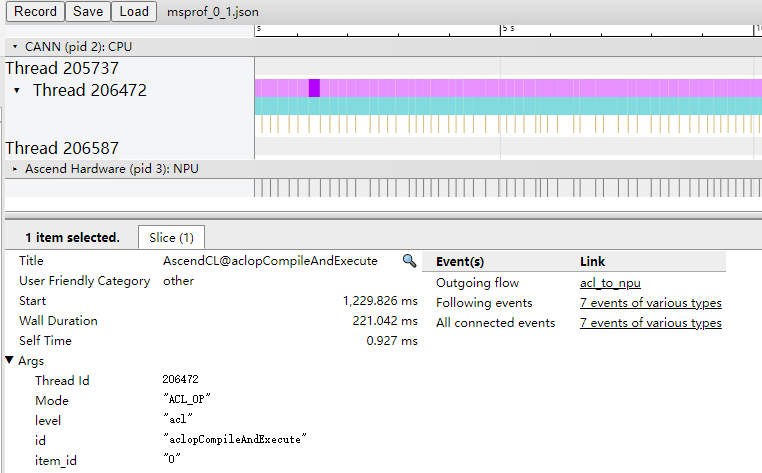

     图1 查看json文件

   • csv文件可直接打开查看。通过该文件可以看到AI任务运行时的软硬件数据，比如各算子在AI处理器软硬件上的运行耗时，通过字段排序等可以快速找出需要的信息，如图2所示。
     图2 查看csv文件


采集、解析并导出性能数据（Ascend RC）

1. 登录运行环境，进入msprof工具所在目录“/var”。
2. 执行如下命令采集性能数据。

   msprof --output={path} {用户程序}

   命令示例：

   msprof --output=$[HOME]/profiling_output $[HOME]/HIAI_PROJECTS/MyAppname/out/main

   表3 参数说明

   参数	描述	可选/必选
   --output	收集到的Profiling数据的存放路径，默认为AI任务文件所在目录。 路径中不能包含特殊字符："\n", "\\n", "\f", "\\f", "\r", "\\r", "\b", "\\b", "\t", "\\t", "\v", "\\v", "\u007F", "\\u007F", "\"", "\\\"", "'", "\'", "\\", "\\\\", "%", "\\%", ">", "\\>", "<", "\\<", "|", "\\|", "&", "\\&", "$", "\\$", ";", "\\;", "`", "\\`"。	可选
   传入用户程序 <app> [app arguments]	请根据实际情况在msprof命令末尾添加AI任务执行命令来传入用户程序或执行脚本。 格式：msprof [msprof arguments] <app> [app arguments] 举例1：msprof --output=/home/projects/output main 举例2：msprof --output=/home/projects/output /home/projects/MyApp/out/main 举例3：msprof --output=/home/projects/output /home/projects/MyApp/out/main parameter1 parameter2 举例4：msprof --output=/home/projects/output /home/projects/MyApp/out/sample_run.sh parameter1 parameter2 举例5：msprof --output=/home/projects/output python3 /home/projects/MyApp/out/sample_run.py parameter1 parameter2	必选



   以上为最基本的采集命令，如有其他采集需求，请参见使用msprof命令采集性能数据。

   命令执行完成后，在--output指定的目录下生成PROF_XXX目录，目录结构如下。

   1 2 3 4 5 6

   ├── device_{id} │ ├── data │ └── ... └── host │ ├── data │ └── ...

3. 将PROF_XXX目录上传到安装toolkit包的开发环境，执行以下命令进行数据解析。

   msprof --export=on --output=<dir>

   参数	描述	可选/必选
   --export	解析并导出性能数据。可选on或off，默认值为off。 若需导出个别模型（Model ID）/迭代（Iteration ID）的数据，可在msprof采集命令执行完成后重新执行msprof --export命令配置--model-id、--iteration-id参数。 对于未解析的PROF_XXX文件，自动解析后再导出。 示例：msprof --export=on --output=/home/HwHiAiUser	必选
   --output	性能数据文件目录。须指定为PROF_XXX目录或PROF_XXX目录的父目录，例如：/home/HwHiAiUser/profiler_data/PROF_XXX。 路径中不能包含特殊字符："\n", "\\n", "\f", "\\f", "\r", "\\r", "\b", "\\b", "\t", "\\t", "\v", "\\v", "\u007F", "\\u007F", "\"", "\\\"", "'", "\'", "\\", "\\\\", "%", "\\%", ">", "\\>", "<", "\\<", "|", "\\|", "&", "\\&", "$", "\\$", ";", "\\;", "`", "\\`"。	必选



   更多解析命令介绍请参见使用msprof命令解析与导出性能数据。

   PROF_XXX目录下会新增数据文件，目录结构如下：

   1 2 3 4 5 6 7 8 9

   ├── device_{id} │ ├── data ├── host │ ├── data │ └── ... └── mindstudio_profiler_output ├── xx_*.csv ├── xx_*.json ...

4. 进入mindstudio_profiler_output目录，查看性能数据文件。

   默认情况下采集到的文件如表4所示。

   表4 msprof默认配置采集的性能数据文件

   文件名	说明
   msprof_*.json	timeline数据总表。
   step_trace_*.json	迭代轨迹数据，每轮迭代的耗时。单算子场景下无此性能数据文件。
   op_summary_*.csv	AI Core和AI CPU算子数据。
   op_statistic _*.csv	AI Core和AI CPU算子调用次数及耗时统计。
   step_trace_*.csv	迭代轨迹数据。单算子场景下无此性能数据文件。
   task_time_*.csv	Task Scheduler任务调度信息。
   fusion_op_*.csv	模型中算子融合前后信息。单算子场景下无此性能数据文件。
   api_statistic_*.csv	用于统计CANN层的API执行耗时信息。
   注：“*”表示时间戳。

   • json文件需要在Chrome浏览器中输入chrome://tracing，将文件拖到空白处进行打开，通过键盘上的快捷键（w：放大，s：缩小，a：左移，d：右移）。通过该文件可查看当前AI任务运行的时序信息，比如运行过程中接口调用时间线，如图3所示。
     图3 查看json文件

   • csv文件可直接打开查看。通过该文件可以看到AI任务运行时的软硬件数据，比如各算子在AI处理器软硬件上的运行耗时，通过字段排序等可以快速找出需要的信息，如图4所示。
     图4 查看csv文件


性能分析

从上文我们可以看到，性能数据文件较多，分析方法也较灵活，以下介绍几个重要文件及分析方法。

• 通过msprof*.json文件从整体角度查看AI任务运行的时序信息，进而分析出可能存在的瓶颈点。

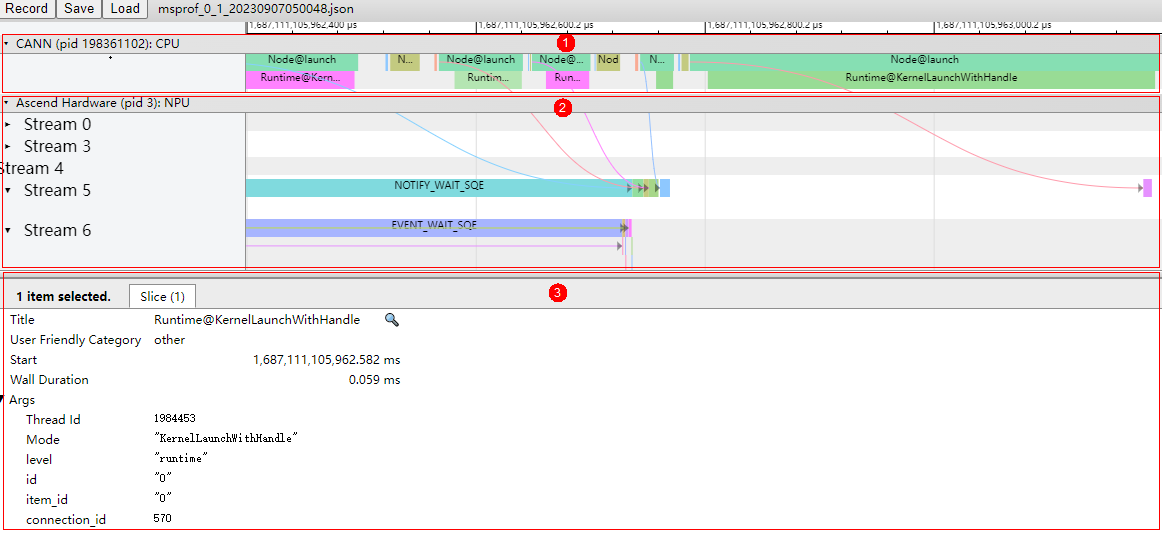

  图5 msprof*.json文件示例


  • 区域1：CANN层数据，主要包含AscendCL、Runtime等组件以及Node（算子）的耗时数据。
  • 区域2：底层NPU数据，主要包含Ascend Hardware下各个Stream任务流的耗时数据和迭代轨迹数据、昇腾AI处理器系统数据等。
  • 区域3：展示timeline中各算子、接口的详细信息（单击各个timeline色块展示）。

  从上图可以大致分析出耗时较长的API、算子、任务流等，并且根据对应的箭头指向找出对应的下发关系，分析执行推理过程中下层具体耗时较长的任务，查看区域3的耗时较长的接口和算子，再结合csv文件进行量化分析，定位出具体的性能瓶颈。

• 通过op_statistic_*.csv文件分析各类算子的调用总时间、总次数等，排查某类算子总耗时是否较长，进而分析这类算子是否有优化空间。
  图6 op_statistic_*.csv文件示例


  可以按照Total Time排序，找出哪类算子耗时较长。

• 通过op_summary_*.csv文件分析具体某个算子的信息和耗时情况，从而找出高耗时算子，进而分析该算子是否有优化空间。
  图7 op_summary_*.csv文件示例


  Task Duration字段为算子耗时信息，可以按照Task Duration排序，找出高耗时算子；也可以按照Task Type排序，查看不同核（AI Core和AI CPU）上运行的高耗时算子。
