算子代码热点图

通过msprof op或msprof op simulator生成的visualize_data.bin文件可通过MindStudio Insight进行可视化呈现。界面支持查看算子源码与指令集的映射关系、耗时情况等功能，可协助开发者识别热点代码分布，并分析热点函数优化的可行性。具体特性支持情况请参见表1。

表1 msprof op和msprof op simulator的热点图的功能介绍
特性名称	msprof op	msprof op simulator
查看core信息	不支持	支持
查看源码、指令PC地址、Pipe、Source	支持	支持
查看算子源码与指令集的映射关系	支持	支持
查看算子源码与指令的执行次数	支持	支持
查看算子源码与指令的耗时情况（cycles）	不支持	支持
查看寄存器使用情况（GPR Count）说明：不支持使用TRACE_START和TRACE_STOP接口查看部分算子的寄存器使用情况。	不支持	支持
模拟代码行和指令维度的L2Cache命中率	支持	不支持
查看与GM有关的数据搬运量（Process Bytes）	支持	支持
Vector计算类指令在UB Bank上读和写的冲突情况	不支持	支持
Vector计算单元利用率	不支持	支持

若要使用MindStudio Insight进行查看时，需要单独安装MindStudio Insight软件包，具体下载链接请参见“安装与卸载”。
将visualize_data.bin文件导入MindStudio Insight的具体操作请参考导入性能数据。
MindStudio Insight具体操作和详细字段解释请参考源码（Source）。
添加-g编译选项会在生成的二进制文件中附带调试信息，建议限制带有调试信息的用户程序的访问权限，确保只有授权人员可以访问该二进制文件。
若不使用llvm-symbolizer组件提供的相关功能，输入msProf的程序编译时不包含-g即可，msProf工具则不会调用llvm-symbolizer组件的相关功能。
msprof op算子代码热点图功能不适用于 Atlas 推理系列产品。

msprof op热点图

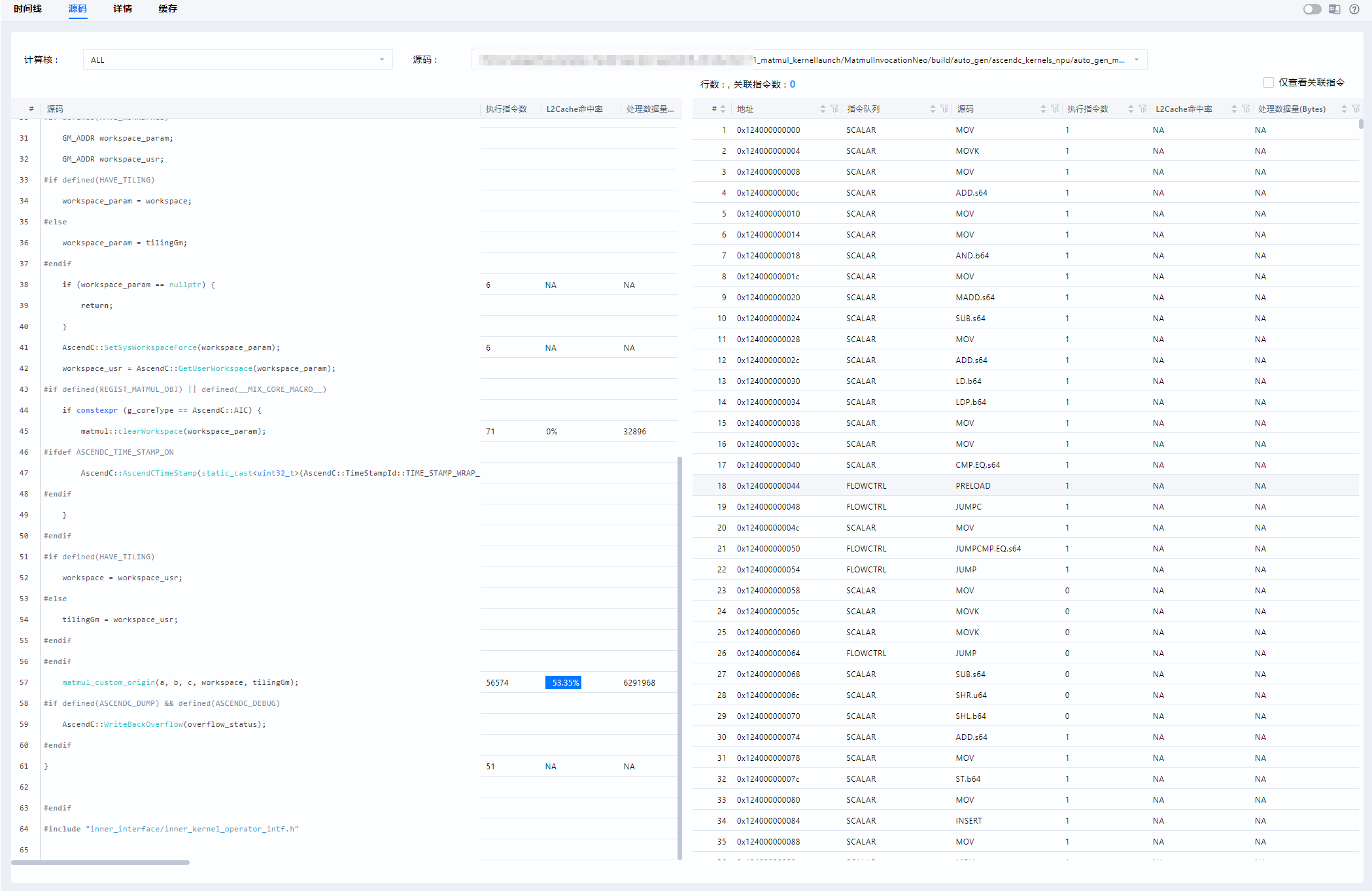

图1 msprof op源码界面

在界面顶部，可切换计算单元和核函数文件。
在左侧界面，提供算子核函数各行代码模拟Cache命中率、与GM有关的数据搬运量及对应的指令数，帮助开发者快速定位瓶颈代码行。
在右侧界面，提供具体的指令维度模拟Cache命中率、与GM有关的数据搬运量、执行次数及与代码相关联，帮助开发者进一步分析代码耗时长的原因。

MindStudio Insight时间线和详情页面中Cache命中率的差异请参见表2。

表2 MindStudio Insight Cache命中率对比表
页面位置	数据来源	维度
时间线	工具模拟	代码行和指令维度。
详情	真实存在	核维度。

查看与GM有关的数据搬运量（Process Bytes）时，不涉及GM单元的情况都显示为NA。

msprof op simulator热点图

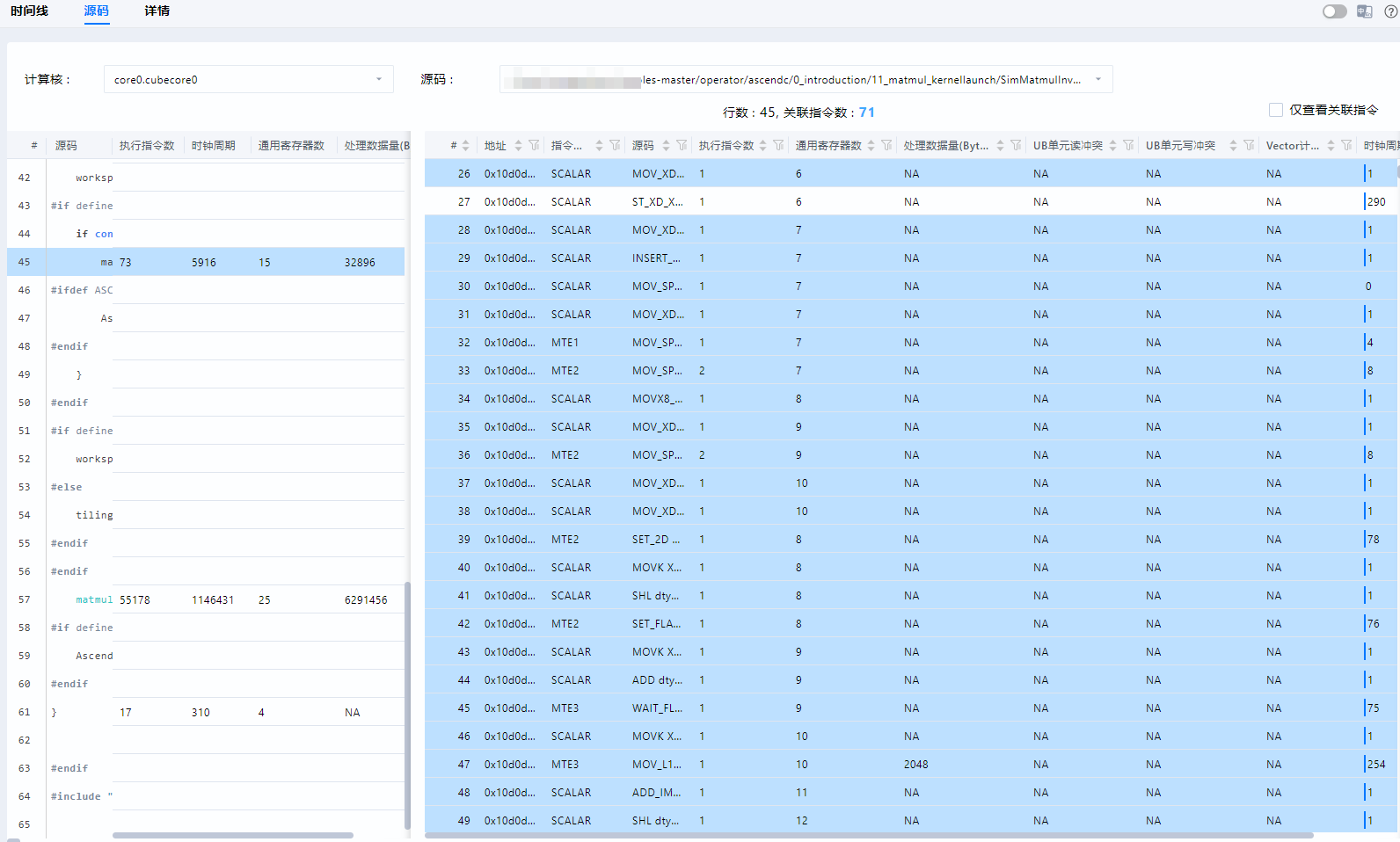

图2 msprof op simulator源码界面

在界面顶部，可切换计算单元和核函数文件。
在左侧界面，提供算子核函数各行代码对应的耗时、寄存器使用情况、Vector计算类指令在UB Bank上读和写的冲突情况、Vector计算单元利用率、与GM有关的数据搬运量及对应的指令数，帮助开发者快速定位瓶颈代码行。
在右侧界面，提供具体的指令耗时、寄存器使用情况、与GM有关的数据搬运量、Vector计算类指令在UB Bank上读和写的冲突情况、Vector计算单元利用率、执行次数及与代码相关联，帮助开发者进一步分析代码耗时长的原因。

通用寄存器的最大数量为32，当寄存器的使用数量达到32时，仿真过程需等到使用中的寄存器释放后才能运行。
不支持使用TRACE_START和TRACE_STOP接口查看部分算子的寄存器使用情况。
查看与GM有关的数据搬运量（Process Bytes）时，不涉及GM单元的情况都显示为NA。
