动态shape图分档执行功能

功能简介

当用户网络中仅Batch的少量维度发生了变化，且维度变化的范围是有限的、可被枚举的，可以开启动态Shape图分档功能。通过将一张图划分为不同档位的方式，使一张图能支持多Batch，提升网络执行性能。

对于纯静态图，动态Shape分档功能允许输入Tensor的Shape在指定档位的维度上变化，而静态图的Shape不允许变化。
对于纯动态图，不分档的动态图中支持的Shape变化维度多于分档的动态图，而多出来的Shape变化范围很可能不是业务场景所需要的，因此动态图的执行性能会比分档后的动态图性能差。

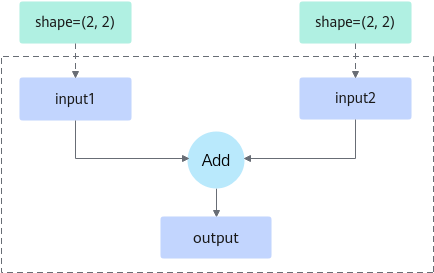

此处以图1为例，阐述三种图执行方式的差异。假设用户图只有Add算子，存在input1、input2、output三个tensor。编译该图时传入的input1与input2的shape都为(2, 2)，而用户实际输入时input1与input2的shape有(2, 2)、(2, 2)与(4, 2)、(4, 2)两种。

图1 Add算子示意图

静态图执行：
当torch.compile参数dynamic=False时，编译出的图仅支持shape为input1 (2, 2)、input2 (2, 2)，此时执行性能最优，但支持的shape并不满足input1 为(4, 2)、input2为(4, 2)的场景。如果输入的shape为input1 (4, 2)，input2 (4, 2)，将会再次触发编译流程。
动态图执行：
当torch.compile参数dynamic=True时，编译出的图支持shape为input1 (-1, -1)、input2 (-1, -1) 此时图不仅支持input1与input2 shape为(2, 2)、(4, 2)两种场景，还支持(3, 3)、(4, 4)等任意input1与input2 shape相等的场景。由于动态图中算子的shape可变，无法一次将图中任务全部下发至Device计算，只能先下发一部分，返回计算结果后再下发另一部分，因此其执行性能比静态图差。

shape中的“-1”表示取值范围为1~正无穷。
动态shape图分档执行：
torch.compile或模型缓存编译功能编译出的图支持shape为input1 (-1, 2)、input2 (-1, 2) 。假设“-1”所在维度的档位设为[2, 2]、[4, 4]，其中[]表示shape支持变化的范围。
- 档位1的[2, 2]：input1 shape为(2, 2), input2 shape为 (2, 2)
- 档位2的[4, 4]：input1 shape为 (4, 2), input2 shape为 (4, 2)
换言之整个分档图只支持这两种shape规格的输入。如果开启动态shape分档，会将每个档位的图转换为静态子图，能一次全部下发到Device侧，因此执行性能优于动态图。

shape中的“-1”表示该维度支持被划分档位。

使用约束

面向推理服务场景。

该功能仅适用于整图优化场景。
set_dim_gears接口优先级高于torch.compile中的dynamic=True或False，即对于Tensor类型的输入只有set_dim_gears的Tensor以及维度会被泛化。
该功能暂不支持同时配置dynamo导图功能、使能RefData类型转换功能。

使用方法

以图1为例，动态分档的关键操作如下：

在模型脚本中通过set_dim_gears接口设置档位。

支持对同一个Tensor设置一个或者多个维度的档位。
若图编译、执行时Tensor的shape不在设置的档位中，会导致编译或执行报错，请合理设置档位值。
不支持对同一个tensor使用该接口设置两次不一样的档位。
生成的总档位数量要不大于100。
首次执行时对输入tensor设置档位即可，保证首次编译时能够获取到档位，后续执行时无需设置档位，避免因为设置档位的动作造成性能下降。


             import torch, torch_npu, torchair
input1 = torch.ones(2, 2).npu()
input2 = torch.ones(2, 2).npu()
torchair.inference.set_dim_gears(input1, dim_gears={0:[2, 4]})
torchair.inference.set_dim_gears(input2, dim_gears={0:[2, 4]})

（可选）在模型脚本中设置动态分档的组合模式。

通过torchair.get_npu_backend中compiler_config参数配置，配置示例如下，参数说明参见表1。


             import torch_npu, torchair
config = torchair.CompilerConfig()
# 动态分档组合模式配置
config.inference_config.dynamic_gears_merge_policy = "zip"
npu_backend = torchair.get_npu_backend(compiler_config=config)

表1 参数说明

参数名

参数说明

是否必选

dynamic_gears_merge_policy

指定动态分档组合模式。若采用zip模式配置档位繁琐时，可使用product模式配置。

zip（缺省值）：位置一一对应。
product：排列组合，可以组合成更多的档位。

说明：

举个例子，当input3输入的shape为(2, 10)，若想要对其划分6个档位(2, 10)、(3, 10)、(4, 10)、(2, 20)、(3, 20)、(4, 20)，两种组合模式的配置代码如下：

zip模式，档位配置复杂


                      torchair.inference.set_dim_gears(input3, dim_gears={0:[2, 3，4, 2, 3, 4]，1：[10, 10, 10, 20, 20, 20]})

product，档位配置简单


                      torchair.inference.set_dim_gears(input3, dim_gears={0:[2, 3, 4]，1：[10, 20]})

否

按步骤1中配置，不同组合模式的档位结果如下：

zip：input1、input2档位划分结果为[2, 2]、[4, 4]，即input1、input2的shape支持(2, 2)、(2, 2)与(4, 2)、(4, 2)两种档位。
product：input1、input2档位划分结果为[2, 2]、[2, 4]、[4, 2]、[4, 4]，即input1、input2的shape支持(2, 2)、(2, 2)；(2, 2)、(4, 2)；(4, 2)、(2, 2)；(4, 2)、(4, 2)四种档位。其中input1、input2的shape为(2, 2)、(4, 2)与(4, 2)、(2, 2)两种档位在图1中不符合相同shape相加的规则。

后续操作

在模型脚本中设置动态分档后，再次执行模型脚本，验证分档结果是否符合预期。

假设模型脚本定义如下：





           import torch
import torch_npu
import torchair
from torchair.configs.compiler_config import CompilerConfig

class Model(torch.nn.Module):
    def __init__(self):
        super().__init__()
    def forward(self, x1, x2):
        return x1 + x2

config = CompilerConfig()
# 缺省为zip模式，也支持设置product模式
# config.inference_config.dynamic_gears_merge_policy = "zip"
npu_backend = torchair.get_npu_backend(compiler_config=config)
model = Model().npu()
# 必须整图编译
model = torch.compile(model, fullgraph=True, backend=npu_backend)
npu_input0 = torch.ones([2, 2]).npu()
npu_input1 = torch.ones([2, 2]).npu()
# 设置档位
torchair.inference.set_dim_gears(npu_input0, {0: [2, 4]})
torchair.inference.set_dim_gears(npu_input1, {0: [2, 4]})
# 首次编译+执行，shape为（2，2）、（2，2）
print(model(npu_input0, npu_input1))

# 再次执行，shape为（4，2）、（4, 2）在档位中，不会触发重新编译
npu_input0 = torch.ones([4, 2]).npu()
npu_input1 = torch.ones([4, 2]).npu()
print(model(npu_input0, npu_input1))








开启TorchAir C++层日志，会显示图被划分的档位信息：


           [INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:123] Compiling concrete graph 0 with options:
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.deterministic = 0
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.dynamicDims = 2,2;4,4
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.dynamicNodeType = 1
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.exec.atomicCleanPolicy = 1
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.exec.memoryOptimizationPolicy = MemoryPriority
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.exec.outputReuseMemIndexes = 0
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.exec.reuseZeroCopyMemory = 1
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.featureBaseRefreshable = 0
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.inputShape = arg1_1:-1,2;arg2_1:-1,2
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.jit_compile = 2
[INFO] TORCHAIR [concrete_graph/concrete_graph.cpp:125]     ge.topoSortingMode = 1

对应支持的档位如下，符合用户预期的档位。

档位1：npu_input0 shape=(2, 2)，npu_input1 shape=(2, 2)。
档位2：npu_input0 shape=(4, 2)，npu_input1 shape=(4, 2)。
