快速入门

什么是图片分类应用？

“图片分类应用”顾名思义标识图片所属的分类。

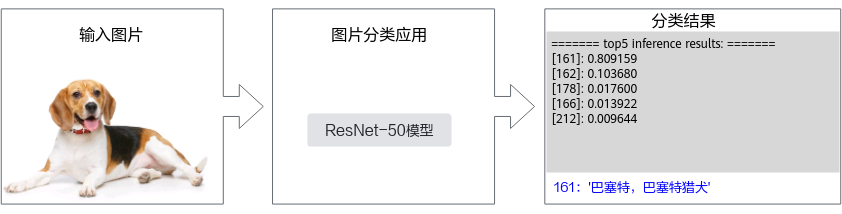

图1 图片分类应用

“图片分类应用”是怎么做到这一点的呢？首先，需要有一个能做到图片分类的模型，我们可以直接使用一些训练好的开源模型，也可以基于开源模型的源码进行修改、重新训练，还可以自己基于算法、框架构建适合自己的模型。

本次快速入门样例，我们直接获取已训练好的开源模型，这种方式相对简单，此处我们选择的是ONNX框架的ResNet-50模型。

ResNet-50模型的基本介绍如下：

• 输入数据：RGB格式、224*224分辨率的输入图片。
• 输出数据：图片的类别标签及其对应置信度。

• 置信度是指图片所属某个类别可能性。
• 类别标签和类别的对应关系与训练模型时使用的数据集有关，需要查阅对应数据集的标签及类别的对应关系。

前提条件

• 已在环境上部署昇腾AI软件栈。
• 安装环境，请参见应用开发环境准备。
• 安装必要的Python软件依赖（Pillow、numpy）。

  pip3 install pillow numpy

了解基本概念

• Host

  Host指与Device相连接的X86服务器、ARM服务器，会利用Device提供的NN（Neural-Network）计算能力，完成业务。

• Device

  Device指安装了昇腾AI处理器的硬件设备，利用PCIe接口与Host侧连接，提供NN计算能力。

• 开发环境、运行环境

  开发环境指开发代码的环境，运行环境指运行算子、推理或训练等程序的环境，运行环境上必须带昇腾AI处理器。



  您可以登录对应的环境，执行“arch”命令查询其操作系统的架构。

• 运行用户

  运行驱动进程、推理业务或执行训练的用户。

了解开发过程

pyACL（Python Ascend Computing Language）是一套在AscendCL的基础上使用CPython封装得到的Python API库，使用户可以通过Python进行昇腾AI处理器的运行管理、资源管理等，实现在昇腾CANN平台上进行深度学习推理计算、图形图像预处理、单算子加速计算等能力。

图2 开发流程

了解了这些大步骤后，下面我们再展开来说明开发应用具体涉及哪些关键功能？各功能又使用哪些pyACL接口，这些pyACL接口怎么串联？

虽然此时您可能不理解所有细节，但这也不影响，通过快速入门旨在先了解整体的代码逻辑，后续再深入学习，了解其它细节。

创建代码目录

请参考以下目录结构，在开发环境中下创建“first_app”代码目录（例如“$HOME”目录）。

first_app
├── data
│   ├── dog1_1024_683.jpg         //测试图片1
│   └── dog2_1024_683.jpg         //测试图片2
└── model                          //用于存放ONNX ResNet-50模型文件
    └── resnet50.onnx

其中，需准备以下数据与模型。

• 准备测试数据，本次样例需要使用两张动物图片，请从以下链接获取，将下载好的图片上传至“first_app/data”目录。
  • 测试图片1

    cd $HOME/first_app/data
    wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/models/aclsample/dog1_1024_683.jpg

  • 测试图片2

    cd $HOME/first_app/data
    wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/models/aclsample/dog2_1024_683.jpg

• 准备模型数据，参考以下命令，将ONNX模型下载至“model”目录下或通过模型获取链接下载到本地后上传到运行环境。

  cd $HOME/first_app/model
  wget https://obs-9be7.obs.cn-east-2.myhuaweicloud.com/003_Atc_Models/resnet50/resnet50.onnx

• 模型转换，对于开源框架的模型，不能直接在昇腾AI处理器上进行推理，需要使用ATC（Ascend Tensor Compiler）工具将开源框架的网络模型转换为适配昇腾AI处理器的离线模型（*.om文件）。

  执行以下命令（以Atlas 推理系列产品为例），将原始模型转换为昇腾AI处理器能识别的*.om模型文件。请注意，执行命令的用户需具有命令中相关路径的可读、可写权限。

  atc --model=resnet50.onnx --framework=5 --output=resnet50 --input_shape="actual_input_1:1,3,224,224"  --soc_version=
  <soc_version>

  各参数的解释如下，详细约束说明请参见《ATC工具使用指南》。

  • --model：ResNet-50网络的模型文件的路径。
  • --framework：原始框架类型。5表示ONNX。
  • --output：resnet50.om模型文件的路径。请注意，记录保存该om模型文件的路径，后续开发应用时需要使用。
  • --input_shape：模型输入数据的shape。
  • --soc_version：昇腾AI处理器的版本。


    如果无法确定当前设备的soc_version，则在安装NPU驱动包的服务器执行npu-smi info命令进行查询，在查询到的“Name”前增加Ascend信息，例如“Name”对应取值为xxxyy，实际配置的soc_version值为Ascendxxxyy。

开发应用

在“first_app”目录下创建“first_app.py”文件并依次写入以下内容。

1. 引入pyACL必要的模块，定义pyACL常量。

   1 2 3 4 5 6 7 8 9

   import os import acl import numpy as np from PIL import Image ACL_MEM_MALLOC_HUGE_FIRST = 0 ACL_MEMCPY_HOST_TO_DEVICE = 1 ACL_MEMCPY_DEVICE_TO_HOST = 2

2. 定义模型对象。
   网络模型对象中应当包含以下函数。

   • 初始化函数。
   • 执行推理任务函数。
   • 析构函数。

   对于后续的使用，用户只需要调用网络模型中的forward函数，传入对应的输入数据即可获得相应的输出。

   1 2 3 4 5 6 7 8 9 10

   class net: # def __init__(self, model_path): # 初始化函数，需要在后续步骤中实现。 # def forward(self, inputs): # 执行推理任务，需要在后续步骤中实现。 # def __del__(self): # 析构函数，按照初始化资源的相反顺序释放资源，需要在后续步骤中实现。

3. 实现初始化方法，具体涉及以下步骤（请在net类中实现）。
   1. 调用acl.init接口进行初始化，在使用pyACL开发应用时，需要先初始化pyACL（在完成所有pyACL接口调用后，还需进行去初始化）。初始化时，也可通过JSON配置文件，向初始化接口传入配置参数（例如，传入性能相关的采集信息配置）。
   2. 通过ID，调用acl.rt.set_device接口指定具体的计算设备（Device）。
   3. 加载模型。
      1. 在此处样例选择调用acl.mdl.load_from_file接口加载om模型文件。
      2. 调用acl.mdl.create_desc接口创建模型描述信息。
      3. 根据加载成功的模型ID，调用acl.mdl.get_desc接口获取该模型的描述信息。
   4. 创建输入数据集与输出数据集，对应方法在4中实现。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

   def __init__(self, model_path): # 初始化函数 self.device_id = 0 # step1: 初始化 ret = acl.init() # 指定运算的Device ret = acl.rt.set_device(self.device_id) # step2: 加载模型，本示例为ResNet-50模型 # 加载离线模型文件，返回标识模型的ID self.model_id, ret = acl.mdl.load_from_file(model_path) # 创建空白模型描述信息，获取模型描述信息的指针地址 self.model_desc = acl.mdl.create_desc() # 通过模型的ID，将模型的描述信息填充到model_desc ret = acl.mdl.get_desc(self.model_desc, self.model_id) # step3：创建输入输出数据集 # 创建输入数据集 self.input_dataset, self.input_data = self.prepare_dataset('input') # 创建输出数据集 self.output_dataset, self.output_data = self.prepare_dataset('output')

4. 实现数据集创建方法（请在net类中实现）。

   在调用pyACL接口进行模型推理时，模型推理有输入、输出数据，输入、输出数据需要按照pyACL规定的数据类型存放。相关数据类型如下：

   • 使用aclmdlDesc类型的数据描述模型基本信息（例如输入/输出的个数、名称、数据类型、Format、维度信息等）。

     模型加载成功后，用户可根据模型的ID，调用该数据类型下的操作接口获取该模型的描述信息，进而从模型的描述信息中获取模型输入/输出的个数、内存大小、维度信息、Format、数据类型等信息。

   • 使用aclDataBuffer类型的数据来描述每个输入/输出的内存地址、内存大小。

     调用aclDataBuffer类型下的操作接口获取内存地址、内存大小等，便于向内存中存放输入数据、获取输出数据。

   • 使用aclmdlDataset类型的数据描述模型的输入/输出数据。

     模型可能存在多个输入、多个输出，调用aclmdlDataset类型的操作接口添加多个aclDataBuffer类型的数据。

     图3 aclmdlDataset类型与aclDataBuffer类型的关系


   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

   def prepare_dataset(self, io_type): # 准备数据集 if io_type == "input": # 获得模型输入的个数 io_num = acl.mdl.get_num_inputs(self.model_desc) acl_mdl_get_size_by_index = acl.mdl.get_input_size_by_index else: # 获得模型输出的个数 io_num = acl.mdl.get_num_outputs(self.model_desc) acl_mdl_get_size_by_index = acl.mdl.get_output_size_by_index # 创建aclmdlDataset类型的数据，描述模型推理的输入。 dataset = acl.mdl.create_dataset() datas = [] for i in range(io_num): # 获取所需的buffer内存大小 buffer_size = acl_mdl_get_size_by_index(self.model_desc, i) # 申请buffer内存 buffer, ret = acl.rt.malloc(buffer_size, ACL_MEM_MALLOC_HUGE_FIRST) # 从内存创建buffer数据 data_buffer = acl.create_data_buffer(buffer, buffer_size) # 将buffer数据添加到数据集 _, ret = acl.mdl.add_dataset_buffer(dataset, data_buffer) datas.append({"buffer": buffer, "data": data_buffer, "size": buffer_size}) return dataset, datas

5. 实现同步推理方法（请在net类中实现）。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

   def forward(self, inputs): # 执行推理任务 # 遍历所有输入，拷贝到对应的buffer内存中 input_num = len(inputs) for i in range(input_num): bytes_data = inputs[i].tobytes() bytes_ptr = acl.util.bytes_to_ptr(bytes_data) # 将图片数据从Host传输到Device。 ret = acl.rt.memcpy(self.input_data[i]["buffer"], # 目标地址 device self.input_data[i]["size"], # 目标地址大小 bytes_ptr, # 源地址 host len(bytes_data), # 源地址大小 ACL_MEMCPY_HOST_TO_DEVICE) # 模式:从host到device # 执行模型推理。 ret = acl.mdl.execute(self.model_id, self.input_dataset, self.output_dataset) # 处理模型推理的输出数据，输出top5置信度的类别编号。 inference_result = [] for i, item in enumerate(self.output_data): buffer_host, ret = acl.rt.malloc_host(self.output_data[i]["size"]) # 将推理输出数据从Device传输到Host。 ret = acl.rt.memcpy(buffer_host, # 目标地址 host self.output_data[i]["size"], # 目标地址大小 self.output_data[i]["buffer"], # 源地址 device self.output_data[i]["size"], # 源地址大小 ACL_MEMCPY_DEVICE_TO_HOST) # 模式：从device到host # 从内存地址获取bytes对象 bytes_out = acl.util.ptr_to_bytes(buffer_host, self.output_data[i]["size"]) # 按照float32格式将数据转为numpy数组 data = np.frombuffer(bytes_out, dtype=np.float32) inference_result.append(data) vals = np.array(inference_result).flatten() # 对结果进行softmax转换 vals = np.exp(vals) vals = vals / np.sum(vals) return vals

6. 实现析构方法（请在net类中实现）。
   1. 销毁数据集资源（buffer数据、buffer内存、输入数据集、输出数据集）。
   2. 销毁模型描述、卸载模型。
   3. 释放计算资源。
   4. 所有pyACL接口调用结束后（或在进程退出前），调用acl.finalize接口进行pyACL进行去初始化。

   在推理过程中可能会抛出异常，请将资源释放步骤实现在析构方法中确保资源能够得到正确释放。以下内容仅供参考，实际情况下需要考虑更多情况下的资源释放问题。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

   def __del__(self): # 析构函数 按照初始化资源的相反顺序释放资源。 # 销毁输入输出数据集 for dataset in [self.input_data, self.output_data]: while dataset: item = dataset.pop() ret = acl.destroy_data_buffer(item["data"]) # 销毁buffer数据 ret = acl.rt.free(item["buffer"]) # 释放buffer内存 ret = acl.mdl.destroy_dataset(self.input_dataset) # 销毁输入数据集 ret = acl.mdl.destroy_dataset(self.output_dataset) # 销毁输出数据集 # 销毁模型描述 ret = acl.mdl.destroy_desc(self.model_desc) # 卸载模型 ret = acl.mdl.unload(self.model_id) # 释放device ret = acl.rt.reset_device(self.device_id) # acl去初始化 ret = acl.finalize()

7. 实现图像预处理函数。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

   def transfer_pic(input_path): # 图像预处理 input_path = os.path.abspath(input_path) with Image.open(input_path) as image_file: # 缩放为224*224 img = image_file.resize((224, 224)) # 转换为float32类型ndarray img = np.array(img).astype(np.float32) # 根据imageNet图片的均值和方差对图片像素进行归一化 img -= [123.675, 116.28, 103.53] img /= [58.395, 57.12, 57.375] # RGB通道交换顺序为BGR img = img[:, :, ::-1] # resnet50为色彩通道在前 img = img.transpose((2, 0, 1)) # 返回并添加batch通道 return np.array([img])

8. 调用forward函数（具体实现请参见5），执行同步推理并在屏幕中打印top5类别编号及置信度。

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

   def print_top_5(data): top_5 = data.argsort()[::-1][:5] print("======== top5 inference results: =============") for j in top_5: print("[%d]: %f" % (j, data[j])) if __name__ == "__main__": resnet50 = net('./model/resnet50.om') image_paths = ["./data/dog1_1024_683.jpg", "./data/dog2_1024_683.jpg"] for path in image_paths: # 图像预处理，此处仅供参考，用户按照自己需求进行预处理 image = transfer_pic(path) # 将数据按照每个输入的顺序构造list传入，当前示例的ResNet-50模型只有一个输入 result = resnet50.forward([image]) # 输出top_5 print_top_5(result) del resnet50

运行应用

将编写好的“first_app”文件夹及内容上传到运行环境，进入到代码目录下，检查环境变量配置是否正确，然后执行以下命令。

python3 first_app.py

可以得到如下输出，分别为两张测试图片的top5分类信息。

其中[161]: 0.809159表示的是类别标识索引“161”的置信度为“0.809159”。

======== top5 inference results: =============
[161]: 0.809159
[162]: 0.103680
[178]: 0.017600
[166]: 0.013922
[212]: 0.009644
======== top5 inference results: =============
[267]: 0.728299
[266]: 0.101693
[265]: 0.100117
[151]: 0.004214
[160]: 0.002721

类别标签和类别的对应关系与训练模型时使用的数据集有关，本样例使用的模型是基于imagenet数据集进行训练的，您可以在互联网上查阅对应数据集的标签及类别的对应关系。

当前屏显信息中的类别标识与类别的对应关系如下：

"161": ["basset", "basset hound"]

"162": ["beagle"]

"163": ["bloodhound", "sleuthhound"]

"166": ["Walker hound", "Walker foxhound"]

"167": ["English foxhound"]
