VDEC视频解码

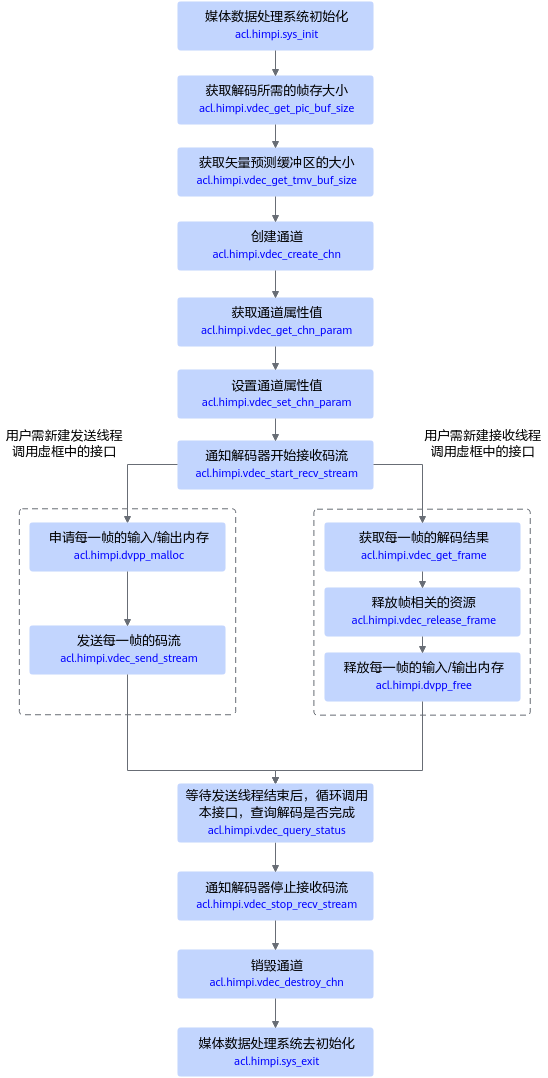

接口调用流程

开发应用时，如果涉及视频解码，则应用程序中必须包含解码的代码逻辑，关于视频解码的接口调用流程，请先参见pyACL接口调用流程了解整体流程，再查看本节中的流程说明。

当前系统支持解码H.264/H.265的视频码流，关键接口的说明如下：

1. 调用acl.himpi.sys_init接口进行媒体数据处理系统初始化。
2. 调用acl.himpi.vdec_get_pic_buf_size接口获取解码所需的帧存大小、调用acl.himpi.vdec_get_tmv_buf_size接口获取矢量预测缓冲区的大小，在创建通道时需要使用这些数据。
3. 调用acl.himpi.vdec_create_chn接口创建通道。
4. 调用acl.himpi.dvpp_malloc接口申请Device上的内存，存放输入或输出数据。
5. 解码前，需调用acl.himpi.vdec_start_recv_stream接口通知解码器启动接收码流，再调用acl.himpi.vdec_send_stream接口发送解码码流，acl.himpi.vdec_send_stream接口是异步接口，调用该接口仅表示任务下发成功，还需要调acl.himpi.vdec_get_frame接口获取解码结果数据，成功获取解码数据后，可以调用acl.himpi.vdec_release_frame接口释放帧相关的资源。

   解码结束后，需调用acl.himpi.vdec_stop_recv_stream接口通知解码器停止接收码流。

6. 调用acl.himpi.dvpp_free接口释放输入、输出内存。
7. 调用acl.himpi.vdec_destroy_chn接口销毁通道。
8. 调用acl.himpi.sys_exit接口进行媒体数据处理系统去初始化。

示例代码

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

# 1.获取软件栈的运行模式，不同运行模式影响后续的接口调用流程（例如是否进行数据传输等）。
run_mode, ret = acl.rt.get_run_mode()

# 2.pyACL 初始化。
ret = acl.init()

# 3.运行管理资源申请。
# 4.初始化媒体数据处理系统。
ret = acl.himpi.sys_init()

# 5.创建通道。
channel_id = 0
buf_attr = [1920, 1080, 0, 8, HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420, HI_COMPRESS_MODE_NONE]
tmv_buf_size = acl.himpi.vdec_get_tmv_buf_size(HI_PT_H264, 1920, 1080)
attr = {'type': HI_PT_H264, 'mode': HI_VDEC_SEND_MODE_FRAME,
        'pic_width': 1920, 'pic_height': 1080,
        'stream_buf_size': 1920 * 1080 * 3 // 2, 'frame_buf_size': 0,
        'frame_buf_cnt': 16, 'video_attr': {'ref_frame_num': 12, 'temporal_mvp_en': HI_TRUE,
                                            'tmv_buf_size': tmv_buf_size}}
ret = acl.himpi.vdec_create_chn(channel_id, attr)

# 6.设置通道属性。
video_param_dict, ret = acl.himpi.vdec_get_chn_param(channel_id)
video_param_dict["video_param"]["dec_mode "] = HI_VIDEO_DEC_MODE_IPB
video_param_dict["video_param"]["compress_mode "] = HI_COMPRESS_MODE_HFBC
video_param_dict["video_param"]["video_format "] = HI_VIDEO_FORMAT_TILE_64x16
video_param_dict["video_param"]["out_order"] = HI_VIDEO_OUT_ORDER_DISPLAY
video_param_dict["display_frame_num"] = 3
ret = acl.himpi.vdec_set_chn_param(i, video_param_dict)

# 7.解码器启动接收码流。
ret = acl.himpi.vdec_start_recv_stream(channel_id)

# 8.发送码流。
# 8.1 申请输入内存。
# input_size表示输入图片占用的内存大小，此处以1024 Byte为例，用户需根据实际情况计算内存大小。
input_size = 1024;
input_addr, ret = acl.himpi.dvpp_malloc(0, input_size);

#如果运行模式为ACL_HOST，则需要申请Host内存，将输入图片数据读入Host内存，再通过acl.rt.memcpy接口将Host的图片数据传输到Device，数据传输完成后，需及时释放Host内存；否则直接将输入图片数据读入Device内存。
#直接将输入图片数据读入Device内存。
if run_mode == ACL_HOST:
    # 申请Host内存。
    input_buffer, ret= acl.rt.malloc_host(input_size)
    # 将输入图片读入内存中。
    vdec_file = np.fromfile(vdec_file_path, dtype=np.byte)
    vdec_file_size = vdec_file.itemsize * vdec_file.size

    bytes_data = vdec_file.tobytes()
    vdec_file_ptr = acl.util.bytes_to_ptr(bytes_data)
    # 数据传输。
    ret = acl.rt.memcpy(input_addr, input_size, vdec_file_ptr, vdec_file_size, ACL_MEMCPY_HOST_TO_DEVICE)
else:
    # 将输入图片读入内存中。
    vdec_file = np.fromfile(vdec_file_path, dtype=np.byte)
    vdec_file_size = vdec_file.itemsize * vdec_file.size

    bytes_data = vdec_file.tobytes()
    vdec_file_ptr = acl.util.bytes_to_ptr(bytes_data)
    # 数据传输。
    ret = acl.rt.memcpy(input_addr, input_size, vdec_file_ptr, vdec_file_size, ACL_MEMCPY_DEVICE_TO_DEVICE)

# 8.2 申请输出内存。
output_size = 1920 * 1080 * 3 // 2
output_addr, ret = acl.himpi.dvpp_malloc(0, output_size);

# 8.3 构造存放一帧输入码流信息的字典。
stream = {'end_of_frame': HI_TRUE, 'end_of_stream': HI_FALSE,
          'need_display': HI_TRUE, 'pts': 0,
          'len': input_size, 'addr': input_addr}
# 8.4 构造存放一帧输出结果信息的字典。
out_pic_info = {"width": 1920,
                "height": 1080,
                "width_stride": 1920,
                "height_stride": 1080,
                "pixel_format": HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420,
                'vir_addr': output_addr,
                "buffer_size": output_size}

# 8.4 发送一帧码流。
ret = acl.himpi.vdec_send_stream(channel_id, stream, out_pic_info, 0)

# 9.接收解码结果。
# 9.1 获取解码结果。
frame_info, supplement, stream, ret = acl.himpi.vdec_get_frame(channel_id, 0)
if ret == 0:
    dec_result = frame_info['v_frame']['frame_flag']
    if dec_result == 0: #  0: Decode success
        print("Chn %u GetFrame Success, Decode Success \n"%channel_id)
    elif dec_result == 1: # 1:Decode fail
        print("Chn %u GetFrame Success, Decode Fail \n"%channel_id)
    elif dec_result == 2: # 2:This result is returned for the second field of
        print("Chn %u GetFrame Success, No Picture \n"%channel_id)
    elif dec_result == 3: # 3: Reference frame number set error
        print("Chn %u GetFrame Success, RefFrame Num Error \n"%channel_id)
    elif dec_result == 4: # 4: Reference frame size set error
        print("Chn %u GetFrame Success, RefFrame Size Error \n"% channel_id)
# 9.2 如果运行模式为ACL_HOST，且Host上需要展示VDEC输出的图片数据，则需要申请Host内存，通过acl.rt.memcpy接口将Device的输出图片数据传输到Host。
# 9.2 获取解码结果数据。
if run_mode == ACL_HOST:
    # 申请Host内存。
    output_buffer, ret= acl.rt.malloc_host(out_pic_info['buffer_size'])
    # 数据传输。
    ret = acl.rt.memcpy(output_buffer, out_pic_info['buffer_size'], frame_info['v_frame']['virt_addr'][0], out_pic_info['buffer_size'], ACL_MEMCPY_DEVICE_TO_HOST)
    # ......
    # 数据使用完成后，及时释放不使用的内存。
    ret = acl.rt.free_host(output_buffer)
else:
    # 可以直接使用JPEGD的输出图片数据，在outputPic.picture_address指向的内存中。
    # ......

# 9.3 释放输入、输出内存。
ret = acl.himpi.dvpp_free(frame_info['v_frame']['virt_addr'][0])
ret = acl.himpi.dvpp_free(stream['addr'])

# 9.4 释放资源。
ret = acl.himpi.vdec_release_frame(channel_id, frame_info)

# 10.解码器停止接收码流。
ret = acl.himpi.vdec_stop_recv_stream(channel_id)

# 7.销毁通道。
ret = acl.himpi.vdec_destroy_chn(channel_id)

# 8. 媒体数据处理系统去初始化。
ret = acl.himpi.sys_exit()

# 9. 释放运行管理资源。
# 10.pyACL去初始化。
ret = acl.finalize()
